Методика поверки «гси.ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕННОСТИ ИМПУЛЬСНОГО ЭЛЕКТРИЧЕСКОГО ПОЛЯ ИЗМЕРИТЕЛЬНЫЕ ИП-Е-О» (МП017.М12-19)

УТВЕРЖДАЮ

Заместитель директора по инновациям

ФГУП «ВНИИОФИ»

Государственная система обеспечения единства измерений

ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕННОСТИ ИМПУЛЬСНОГО ЭЛЕКТРИЧЕСКОГО ПОЛЯ ИЗМЕРИТЕЛЬНЫЕ ИП-Е-О

МЕТОДИКА ПОВЕРКИ

МП 017.М12-19

Главный метролог

Москва 2019

Настоящая методика поверки распространяется на преобразователи напряженности импульсного электрического поля измерительные ИП-Е-0 (далее по тексту -преобразователи) и устанавливает методы и средства первичной и периодической поверок.

Преобразователи напряженности импульсного электрического поля измерительные ИП-Е-0 предназначены для преобразования амплитудно-временных параметров импульсов напряженности электрического поля (импульсной составляющей электромагнитной ТЕМ-волны) с длительностью фронта в наносекундном диапазоне, в электрические сигналы, доступные для осциллографической регистрации.

Интервал между поверками - 1 год.

• 2.1 При проведении первичной и периодической поверок должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1 - Операции первичной и периодической поверок

* - допускается проведение поверки в одном или нескольких диапазонах измерений напряженности импульс-ного магнитного поля в соответствии с заявлением владельца поверяемого преобразователя

• 2.2 При получении отрицательных результатов при проведении любой операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.4 Метрологические характеристики по таблице 1 допускается определять не в полном объеме, при этом поверка проводится по сокращенной программе. Объем поверочных работ определяется совместным решением (или по договоренности) между заказчиком и исполнителем проведения работ.

• 3.1 При проведении первичной и периодической поверок применяются средства из

мерений, указанные в таблице 2.

Таблица 2 - Средства для проведения первичной и периодической поверок

• 3.2 Допускается применение других средств поверки, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемого средства измерений с требуемой точностью.

• 3.3 Средства измерений, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки и руководства по эксплуатации на преобразователи и средства поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н, прошедшие обучение на право проведения поверки по требуемому виду измерений.

• 5.1 Перед началом поверки необходимо изучить руководство по эксплуатации преобразователей и настоящую методику поверки.

• 5.2 При проведении поверки следует соблюдать требования, установленные правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.2013 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям для легких физических работ.

• 5.3 Система электрического питания приборов должна быть защищена от колебаний и пиков сетевого напряжения.

• 5.4 При выполнении измерений должны соблюдаться требования, указанные в руководстве по эксплуатации преобразователей.

• 5.5 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки соблюдают следующие условия:

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей.

• 6.3 В помещении, где проводится поверка, должны отсутствовать механические виб

рации, а также постоянные и переменные электрические и магнитные поля, которые могут привести к искажению результатов измерений.

• 7.1 Проверьте наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 7.2  Используемые средства поверки разместите, заземлите и соедините в соответствии с требованиями их технической документации.

• 7.3 Подготовку, соединение, включение и прогрев преобразователей и средств поверки, регистрацию показаний и другие работы по поверке произведите в соответствии с эксплуатационной документацией на указанные средства.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 Проверяют комплектность преобразователя.

Комплектность преобразователя должна соответствовать таблице 3.

Таблица 3 - Комплектность преобразователей

• 8.1.2 Проверяют преобразователь на отсутствие механических повреждений и ослаблений элементов конструкции.

• 8.1.3 Преобразователь признается прошедшим операцию поверки, если не обнаружены несоответствия комплектности, механические повреждения, ослабления элементов конструкции, неисправности разъемов.

• 8.2.1 При опробовании преобразователя оценивают отклонение значения коэффициента преобразования от паспортного значения с целью выявления внутренних скрытых дефектов (нарушение целостности сборки), возникших при транспортировании или эксплуатации, препятствующих дальнейшей эксплуатации преобразователя.

• 8.2.2 Помещают первичный измерительный преобразователь ПИП из состава ИП-Е-0 (см. рисунок 1) в центр рабочей зоны №2 с межэлектродным зазором d_M = 0,24 м полеобразующей системы ПС-1 из состава «Государственного первичного специального эталона единиц напряженностей импульсных электрического и магнитного полей (НИЭМП) с длительностью фронта импульсов в диапазоне 0,1 - 10,0 нс ГЭТ 148-2013» (ГПСЭ 0,1/10,0) в соответствии с нанесенной маркировкой, таким образом, чтобы импульсы на выходе преобразователя имели положительную полярность. Соединяют выход ПИП, используя ВОЛС, с входом БФП-ЗУ, а его выход с входом осциллографа Tektronix TDS 784D с установленным входным сопротивлением 50 Ом. Устанавливают четвертый диапазон измерений преобразователя.

Государственный первичный специальный эталон единиц напряженностей импульсных электрического и магнитного нолей с длительностью фронта импульсов в диапазоне 0,1 - 10,0 нс ГЭТ 148-2013 (ГПСЭ 0,1/10,0)

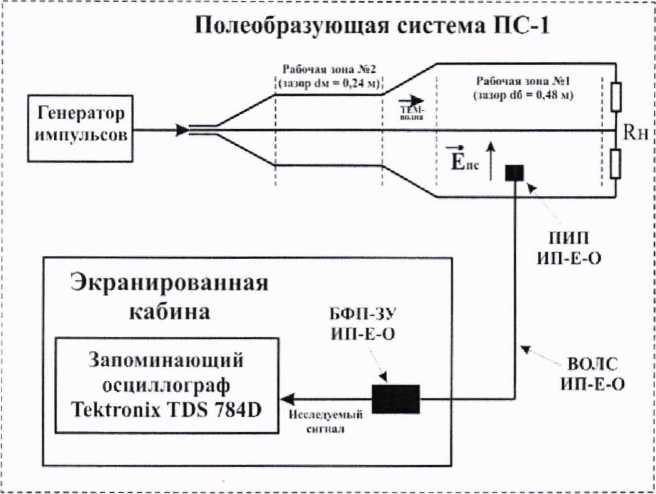

Рисунок 1 - Схема исследований при определении характеристик ИП-Е-0 с использованием ГЭТ 148-2013 для воспроизведения единиц НИЭМП в диапазоне от 0,1 до 10,0 нс

• 8.2.3 Устанавливают в ГПСЭ 0,1/10,0 режим воспроизведения импульсов ступенчатой формы, напряженность магнитного поля в рабочей зоны ПС-1 Епс.опр равной 5 кВ/м и воспроизводят импульсы электромагнитного поля в эталоне. Регистрируют с помощью осциллографа Tektronix TDS 784D импульсы на выходе преобразователя и определяют его маркерами среднее значение амплитуды импульса напряжения V_cp В (см. рисунок 2).

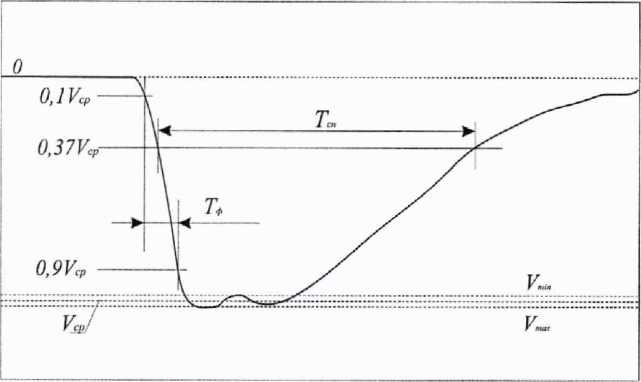

Рисунок 2 - Эпюра напряжения на выходе преобразователя при определении метрологических характеристик

• 8.2.4 Вычисляют значение коэффициента преобразования К_пр, ВВ‘’-м, преобразователя по формуле

К_пр = V_cp/ Епс.опр                                    (1)

• 8.2.5 Преобразователь признается прошедшим операцию поверки, если вычисленное значение коэффициента преобразования отличается от указанного в паспорте значения не более чем на ± 15 %.

• 8.2.6 В случае, если амплитуда паразитных колебаний на вершине регистрируемого импульса превышает ±15% от среднего уровня, принимают меры к выявлению источников электромагнитных помех и проводят работы по уменьшению их влияния на регистрирующую аппаратуру.

• 8.3 Определение метрологических характеристик

• 8.3.1.1 Помещают ПИП из состава преобразователя (см. рисунок 1) в центр рабочей зоны №1 (№2) полеобразующей системы ПС-1 (или ПС-2) из состава ГПСЭ 0,1/10,0 в соответствии с нанесенной маркировкой, таким образом, чтобы импульсы на выходе преобразователя имели положительную полярность. Соединяют выход ПИП с помощью ВОЛС с входом БФП-ЗУ, а его выход с помощью 50-омного коаксиального кабеля с входом осциллографа Tektronix TDS 784D с установленным входным сопротивлением 50 Ом. Включают режим внутренней калибровки преобразователя, регистрируют импульс калибровки и при помощи маркеров осциллографа определяют максимальное значение амплитуды Икал, В, импульса калибровки.

• 8.3.1.2 Переводят преобразователь в рабочий режим и устанавливают один из амплитудных диапазонов работы преобразователя. В соответствии с установленным диапазоном, определяют значения напряженностей импульсного электрического поля Ецсь Епс2. Епсз, В/м, при которых проводятся измерения значений коэффициента преобразования. Устанавливают в ГПСЭ 0,1/10,0 режим воспроизведения импульсов электромагнитного поля, при котором значение воспроизводимой напряженности импульсного электрического поля в месте расположения ПИП соответствует выбранному значению Enci. В/м. Воспроизводят импульсы поля в ГПСЭ и обеспечивают с помощью осциллографа Tektronix TDS 784D регистрацию импульсов на выходе преобразователя.

По полученной осциллограмме при помощи маркеров осциллографа на вершине импульса измеряют две величины: И_тах, В - соответствующую максимальному значению амплитуды и K_mj_n, В - соответствующую минимальному значению амплитуды (см. рисунок 2).

• 8.3.1.3 Измерения по п.8.3.1.2 производят п = 10 раз и вычисляют средние арифметические значения И_тах, В и Г_т(п, В, по формулам




(2)

(3)

где K_max_i - z-e измерение напряжения И_тах,В;

Emini ^— Ее измерение напряжения И_П11П? В.

Относительную погрешность ©„ерверп %, обусловленную неравномерностью вершины импульса на выходе преобразователя, определяют по формуле

®нер.вер1 “ 100 % '(^пах ~ ^'minVC^rnax ⁺ ^rnin)*                                 (4)

• 8.3.1.4 Значение коэффициента преобразования преобразователя, K_npi, В В’’ м, в первой точке установленного диапазона измерений определяют по формуле



  2' ^пс\

(5)

• 8.3.1.5 Вычисляют средние квадратические отклонения (СКО) 5(Е_тах), В, и SfK_rain)» В, измерений максимального К_тах> В, и минимального Е_т1П, В, значений напряжения на выходе преобразователя и получают оценку СКО коэффициента преобразования S(K_npi), %, по формулам




  100%



  (6)

100%

К min

(7)

S<K,_f,) = ^S(V^)² ₊S(V_mS .

• 8.3.1.6 Доверительные границы случайной составляющей погрешности измерений коэффициента преобразования преобразователя (без учета знака), е_{к х}, %, при доверительной вероятности Р = 0,95 и n = 10 находят по формуле

^£кпр\ ~ 2,262* s(K_np}).                                             (9)

• 8.3.1.7 Повторяют измерения по 8.3.1.2 - 8.3.1.6, устанавливая последовательно значения Епсг и Епсз, В/м, напряженности импульсного электрического поля, воспроизводимого в ГПСЭ, и определяют:

- по формуле (4) погрешности, обусловленные паразитными колебаниями на вершине импульса напряжения на выходе преобразователя: 0_Нер.вер2, 0нер.верз,%;

• - по формуле (5) значения коэффициентов преобразования: К_пр2, К^.В-В^-м;

• - по формуле (8) значения CKO: S(K_np2), S(K_np3), %;

• - по формуле (9) значения: £_Кпр2,£_Кир2,%.

Из полученных величин: (0_Не_Р.ве_Р1, ®не_Рве_Р2, 0не_Р.ве_Рз}, {S(K_npj), S(K_np2), S(K_np3)_} {^екпр\>^ек>,р2^кпрз} выбирают максимальные значения: 0_{нер вер}, %, S(K_np), %, и £_Кпр,%.

• 8.3.1.8 Коэффициент преобразования К_пр, В-В’-м, в установленном диапазоне работы для положительной полярности выходного сигнала преобразователя определяют по формуле



■ IT*         X

«ртах      пр niin )

2 ,

где K_npmi_n и Кпртах - максимальное и минимальное значения коэффициента преобразования преобразователя, которые выбирают из {К_пр|, К_пр2, К_прз}.

Нелинейность коэффициента преобразования преобразователя определяют по формуле

(П)

• 8.3.1.9 Работы по 8.3.1.2 - 8.3.1.8 проводят для отрицательной полярности выходно

го сигнала преобразователя и определяют: К_Г|р._01р, B-B''-м, €>_Нер.в_ер.отр, %, S(K_np0Tp), %, &Кпр.отр .         Кпр.отр ">

• 8.3.1.10 Проводят аналогичные работы по 8.3.1.2 - 8.3.1.9 для остальных диапазонов измерений преобразователя.

• 8.3.1.11 Преобразователь признается прошедшим операцию поверки, если вычисленные значения коэффициентов преобразования для каждого из диапазонов измерений преобразователя соответствуют таблице 4.

Таблица 4 - Значения коэффициентов преобразования

• 8.3.2.1 Доверительные границы £_Кпр_ %, случайной составляющей погрешности коэффициента преобразования в предположении о нормальном распределении результатов измерений входящих величин при доверительной вероятности Р=0,95 и числе измерений и = 10 в выбранном диапазоне измерений для положительной полярности выходного сигнала преобразователя принимаются равными значению, полученному в 8.3.1.7.

• 8.3.2.2 Доверительные границы 0к_Пр, %, неисключенной систематической составляющей погрешности коэффициента преобразования при доверительной вероятности Р=0,95 и поправочном коэффициенте к= 1,1 в выбранном диапазоне измерений для положительной полярности выходного сигнала определяют по формуле

где 0гпсэо,1/ю,о - неисключенная систематическая погрешность воспроизведения единиц напряженностей импульсных электрического и магнитного полей в ГПСЭ 0,1/10,0 (в соответствии с паспортом и технической документацией), %;

©Vmax ⁼ 1,0 % - относительная погрешность определении максимальной амплитуды К_тах, преобразователя;

©vmin - 1,0 % - относительная погрешность определении минимальной амплитуды K_mj_n, преобразователя;

©нср.вер - относительная погрешность, обусловленная неравномерностью вершины импульса на выходе преобразователя, полученная в 8.3.1.7, %;

©кпр - нелинейность коэффициента преобразования преобразователя, полученная в 8.3.1.8,%;

0_уст = 0,5 % - относительная погрешность, обусловленная неточностью установки ПИП преобразователя в рабочей зоне полеобразующей системы из состава ГПСЭ 0,1/10,0 %.

• 8.3.2.3 Доверительные границы относительной погрешности коэффициента преобразования в выбранном диапазоне измерений для положительной полярности выходного сигнала преобразователя вычисляют по полученным значениям случайной и неисключенной систематической погрешности в соответствии с ГОСТ 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов наблюдений. Основные положения» по формуле

^Кпр K'Sr,                                       (13)

где К - коэффициент, зависящий от соотношения случайной составляющей погрешности и неисключенной систематической погрешности;

SV - суммарное среднее квадратическое отклонение измерения коэффициента преобразования, %, определяемое по формуле

(14)

где 5₀ - СКО неисключенной систематической погрешности измерений коэффициента преобразования, %, вычисляемое по формуле

(15)

Коэффициент К вычисляют по формуле

д- _  ^£ Кпр ⁺ ® Кпр

~ S{K_np) + 5₀

• 8.3.2.4 Проводят работы по 8.3.2.1 - 8.3.2.3 в выбранном диапазоне измерений для отрицательной полярности выходного сигнала преобразователя и определяют значение дкпр.отр, %.

• 8.3.2.5 Работы по 8.3.2.1 - 8.3.2.4 проводят для остальных диапазонов измерений преобразователя.

• 8.3.2.6 Преобразователь признается прошедшим операцию поверки, если значения относительной погрешности коэффициента преобразования для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений не превышают установленных пределов ± 10%.

• 8.3.3.1 Проводят работы по 8.3.1.1, переводят преобразователь в рабочий режим и устанавливают один из амплитудных диапазонов работы преобразователя. В соответствии с установленным диапазоном, определяют значение напряженности импульсного электрического поля Епс.нпх^ В/м, при котором проводятся измерения времени нарастания переходной характеристики (ПХ) между уровнями от 0,1 до 0,9 от установившегося значения амплитуды. Устанавливают в ГПСЭ 0,1/10,0 режим воспроизведения импульсов электромагнитного поля, при котором значение воспроизводимой напряженности импульсного электрического поля в месте расположения ПИП соответствует выбранному значению Епс.н.пх. В/м. Воспроизводят импульсы поля в эталоне и обеспечивают с помощью осциллографа Tektronix TDS 784D регистрацию импульсов на выходе преобразователя.

По полученной осциллограмме при помощи маркеров осциллографа определяют установившееся (среднее) значение амплитуды импульса напряжения V_cp, В (см. рисунок 2) и определяют длительность фронта 7$ „ нс, i=l, зарегистрированного импульса между уровнями от 0,1 до 0,9 от установившегося значения амплитуды на выходе преобразователя.

Время нарастания T_H.nx.i, нс, ПХ преобразователя между уровнями от 0,1 до 0,9 от установившегося значения амплитуды вычисляют по формуле

где Тф_, - зарегистрированное значение длительности фронта импульсов между уровнями от 0,1 до 0,9 от установившегося значения амплитуды на выходе преобразователя, нс;

Тфр.гпсэо.1/ю,о - длительность фронта воспроизводимых импульсов напряженностей импульсных электрического и магнитного полей в ГПСЭ 0,1/10,0 между уровнями от 0,1 до 0,9 от установившегося значения амплитуды (в соответствии с паспортом и технической документацией), нс;

Т_н.пх.осц - 0,36 нс - время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения осциллографа Tektronix TDS 784D.

• 8.3.3.2 Работы по 8.3.3.1 последовательно проводят десять раз и определяют для каждого измерения время нарастания T_H.nx.i.^HC> переходной характеристики преобразователя между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, i = 1...10.

• 8.3.3.3 Вычисляют среднее арифметическое значение Т _н.пх,, нс, времени нарастания ПХ между уровнями от 0,1 до 0,9 от установившегося значения амплитуды преобразователя по 10 измерениям по формуле

  1 «



(18)

где Т_{н ПХ}1 - i - ый результат измерений, нс;

п - количество измерений.

• 8.3.3.4 Проводят аналогичные работы по 8.3.3.1 - 8.3.3.3 в выбранном диапазоне измерений для отрицательной полярности выходного сигнала преобразователя и определяют значение Т _н.пх,отр, нс.

• 8.3.3.5 Работы по 8.3.3.1 - 8.3.3.4 проводят для остальных диапазонов измерений преобразователя.

• 8.3.3.6 Преобразователь признается прошедшим операцию поверки, если значение времени нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений преобразователя не превышает 50 нс.

• 8.3.4.1 Проводят работы по 8.3.1.1, переводят преобразователь в рабочий режим и устанавливают один из амплитудных диапазонов работы преобразователя. В соответствии с установленным диапазоном, определяют значение напряженности импульсного электрического поля Епс.сп пх- В/м, при котором проводятся измерения в постоянной времени спада ПХ по уровню 0,37 от установившегося значения амплитуды. Устанавливают в ГПСЭ 0,1/10,0 режим воспроизведения импульсов электромагнитного поля, при котором значение воспроизводимой напряженности импульсного магнитного поля в месте расположения ПИП соответствует выбранному значению Епс.сп.пх, В/м. Воспроизводят импульсы поля в ГПСЭ и обеспечивают с помощью осциллографа Tektronix TDS 784D регистрацию импульсов на выходе преобразователя.

По полученной осциллограмме при помощи маркеров осциллографа определяют установившееся (среднее) значение амплитуды импульса напряжения V_cp, В (см. рисунок 2) и определяют постоянную времени спада Т_сп_i, мкс, i=l, по уровню 0,37 от установившегося значения амплитуды импульса напряжения на выходе преобразователя

• 8.3.4.2 Работы по п. 8.3.4.1 последовательно проводят десять раз и определяют для каждого измерения постоянную времени спада по уровню 0,37 от установившегося значения амплитуды импульсов напряжения на выходе преобразователя T_enj, мкс, i = 1...10.

• 8.3.4.3 Вычисляют среднее арифметическое значение постоянной времени спада по уровню 0,37 от установившегося значения амплитуды ПХ преобразователя по 10 измерениям, Т _сп, мкс, по формуле




  (19)

где Т_сп ,-i- ый результат измерений, мкс;

п - количество измерений.

Полученную величину Т _сп, мкс, принимают за значение Т_сп пх, мкс, постоянной времени спада переходной характеристики преобразователя по уровню 0,37 от установившегося значения амплитуды.

• 8.3.4.4 Проводят аналогичные работы по 8.3.4.1 - 8.3.4.3 в выбранном диапазоне измерений для отрицательной полярности выходного сигнала преобразователя и определяют значение Т_сп.пх._Отр> ^мкс-

• 8.3.4.5 Работы по 8.3.4.1 - 8.3.4.4 проводят для остальных диапазонов измерений преобразователя.

• 8.3.4.6 Преобразователь признается прошедшим операцию поверки, если значение постоянной времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений преобразователя составляет не менее 50 мкс.

• 8.3.5.1 Доверительные границы 0_н.пх, %, относительной погрешности измерений времени нарастания ПХ между уровнями от 0,1 до 0,9 от установившегося значения амплитуды при доверительной вероятности Р = 0,95 (без учета знака) для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений преобразователя определяют по формуле



где Офр.гпсэо,1/ю,о - относительная погрешность воспроизведения длительности фронта импульсов электромагнитного поля в ГПСЭ 0,1/10,0 (в соответствии с паспортом и технической документацией), %;

Oocuv = 1 % - относительная погрешность осциллографа Tektronix TDS 784D при определении амплитуды импульсов напряжения в установившемся режиме на выходе преобразователя;

®осц.т = 1 % - относительная погрешность осциллографа Tektronix TDS 784D при определении длительности фронта импульса между уровнями от 0,1 до 0,9 от установившегося значения амплитуды на выходе преобразователя.

Доверительные границы 0_Сп.пх, %, относительной погрешности измерений постоянной времени спада ПХ на уровне 0,37 от установившегося значения амплитуды при доверительной вероятности Р = 0,95 (без учета знака) для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений преобразователя определяют по формуле

где ©сп.гпсэо,1/1о,о - относительная погрешность воспроизведения постоянной времени спада по уровню 0,37 (длительности импульсов по уровню 0,5 для ПС-2) электромагнитного поля ГПСЭ 0,1/10,0 (в соответствии с технической документацией), %;

®ocu.v = 1 % - относительная погрешность осциллографа Tektronix TDS 784D при определении амплитуды импульсов напряжения в установившемся режиме на выходе преобразователя;

®осц.т = 1 % - относительная погрешность осциллографа Tektronix TDS 784D при определении постоянной времени спада по уровню 0,37 от установившегося значения амплитуды на выходе преобразователя.

• 8.3.5.2 Относительную погрешность 0_Вр.пх. %, измерений временных интервалов при доверительной вероятности 0,95 определяют по формуле

®вр.ПХ ~ У^И.ПХ ⁺®СП.ПХ ’                                  (22)

• 8.3.5.3 Преобразователь признается прошедшим операцию поверки, если значения относительной погрешности измерений временных интервалов для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений не превышают установленных пределов ±15%.

• 8.3.6.1 Нижнюю границу Е1|_1ИЖгр, В-м'¹, диапазона измерений Е1 напряженности импульсного электрического поля преобразователя определяют по формуле где и_Вых.БФП-зу.мин - минимальная амплитуда выходного напряжения с блока фотоприемника БФП-ЗУ, соответствующая минимальному значению измеряемой величины Е_Ниж.гр.диап для диапазона Е1 (в соответствии с РЭ на преобразователь), В;

  вых. БФП - 3 У,.мнп

  \ ни,ж,гр



  (23)

К_Пр.1Е - значение коэффициента преобразования, рассчитанного в соответствии с 8.3.1.8 для диапазона измерений Е1 напряженности импульсного электрического поля, В-В'^1,м.

Верхнюю границу Е1_верхгр, Вм’¹, диапазона измерений Е1 напряженности импульсного электрического поля преобразователя определяют по формуле

вых. Ь'ФП -ЗУ. микс

(24)

где и_Вых бфп-зу макс “ максимальная амплитуда выходного напряжения с блока фотоприемника БФП-ЗУ, соответствующая максимальному значению измеряемой величины Е_верх.гр.диап для диапазона Е1 (в соответствии с РЭ на преобразователь), В;

К„_рле - значение коэффициента преобразования, рассчитанного в соответствии с 8.3.1.8 для диапазона измерений Е1 напряженности импульсного электрического поля, В В'^м.

• 8.3.6.2 Расчет нижней и верхней границ диапазонов измерений Е2, ЕЗ, Е4, Е5 и Е6 напряженности импульсного электрического поля преобразователя проводят аналогично по 8.3.6.1.

• 8.3.6.3 Преобразователь признается прошедшим операцию поверки, если расчетные значения диапазонов измерений напряженности импульсного электрического поля составляют не менее значений, указанных в таблице 5.

Значения диапазонов измерений преобразователя принимаются равным значениям, указанным в таблице 5.

Таблица 5-Диапазоны

• 9.1 Результаты измерений при поверке заносят в протокол (форма протокола приведена в приложении А настоящей методики поверки).

• 9.2 Преобразователь, прошедший поверку с положительным результатом, признается годным и допускается к применению. На него выдается протокол (в соответствии с приложением А) и свидетельство о поверке установленной формы с указанием полученных по 8.3.1 - 8.3.6 фактических значений метрологических характеристик, наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и преобразователь допускают к эксплуатации.

• 9.3 При отрицательных результатах поверки преобразователь признается непригодным, не допускается к применению и на него выдается «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 Свидетельство о предыдущей поверке и (или) знак поверки аннулируется.

Начальник лаборатории

ФГУП «ВНИИОФИ»

Ведущий научный сотрудник

ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ А к Методике поверки МП 017.М12-19 «Преобразователи напряженности импульсного электрического поля измерительные ИП-Е-О»

ПРОТОКОЛ первичной / периодической поверки от «_____»_____________20___года

Средство измерений: Преобразователь напряженности импульсного электрического поля измерительный ИП-Е-0_______________________________________________________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. №________________________

Заводские номера блоков

Принадлежащее

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки «ГСП. Преобразователи напряженности импульсного электрического поля измерительные ИП-Е-О», Методика поверки МП 017.М12-19», утвержденной ФГУП «ВНИИОФИ» «05 » апреля 2019 г._________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:   ________________________

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• -  температура окружающего воздуха, °C

• -  относительная влажность воздуха, %, не более

• -  атмосферное давление, кПа

• -  напряжение питания сети, В

• -  частота сети, Гц

Внешний осмотр________________________________________________________.

Опробование________________________________________________________________.

Получены результаты поверки метрологических характеристик:

Рекомендации_____      _________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:

подписи, ФИО, должность
