Методика поверки «ГСИ.ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕННОСТИ ИМПУЛЬСНОГО МАГНИТНОГО ПОЛЯ ИЗМЕРИТЕЛЬНЫЕ ИП-Н-0» (МП 016.М12-19)

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕННОСТИ ИМПУЛЬСНОГО МАГНИТНОГО ПОЛЯ ИЗМЕРИТЕЛЬНЫЕ ИП-Н-О

МЕТОДИКА ПОВЕРКИ

МП 016.М12-19

Главный метролог

Москва 2019

Настоящая методика поверки распространяется на преобразователи напряженности импульсного магнитного поля измерительные ИП-Н-0 (далее по тексту - преобразователи) и устанавливает методы и средства первичной и периодической поверок.

Преобразователи напряженности импульсного магнитного поля измерительные ИП-Н-0 предназначены для преобразования амплитудно-временных параметров импульсов напряженности магнитного поля (импульсной составляющей электромагнитной ТЕМ-волны) с длительностью фронта в наносекундном диапазоне, в электрические сигналы, доступные для осциллографической регистрации.

Интервал между поверками - 1 год.

2.1 При проведении первичной и периодической поверок должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1 - Операции первичной и периодической поверок

• 2.2 При получении отрицательных результатов при проведении любой операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.4 Метрологические характеристики по таблице 1 допускается определять не в полном объеме, при этом поверка проводится по сокращенной программе. Объем поверочных работ определяется совместным решением (или по договоренности) между заказчиком и исполнителем проведения работ.

• 3.1 При проведении первичной и периодической поверок применяются средства из

мерений, указанные в таблице 2.

Таблица 2 - Средства для проведения первичной и периодической поверок

3.2 Допускается применение других средств поверки, не приведенных в таблице 2,

но обеспечивающих определение (контроль) метрологических характеристик поверяемого средства измерений с требуемой точностью.

• 3.3 Средства измерений, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки и руководства по эксплуатации на преобразователи и средства поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н, прошедшие обучение на право проведения поверки по требуемому виду измерений.

• 5.1 Перед началом поверки необходимо изучить руководство по эксплуатации преобразователей и настоящую методику поверки.

• 5.2 При проведении поверки следует соблюдать требования, установленные правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.2013 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям для легких физических работ.

• 5.3 Система электрического питания приборов должна быть защищена от колебаний и пиков сетевого напряжения.

• 5.4 При выполнении измерений должны соблюдаться требования, указанные в руководстве по эксплуатации преобразователей.

• 5.5 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки соблюдают следующие условия:

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей.

• 6.3 В помещении, где проводится поверка, должны отсутствовать механические виб

рации, а также постоянные и переменные электрические и магнитные поля, которые могут привести к искажению результатов измерений.

• 7.1 Проверьте наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 7.2  Используемые средства поверки разместите, заземлите и соедините в соответствии с требованиями их технической документации.

• 7.3 Подготовку, соединение, включение и прогрев преобразователей и средств поверки, регистрацию показаний и другие работы по поверке произведите в соответствии с эксплуатационной документацией на указанные средства.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 Проверяют комплектность преобразователя.

Комплектность преобразователя должна соответствовать таблице 3.

Таблица 3 - Комплектность преобразователей

• 8.1.2 Проверяют преобразователь на отсутствие механических повреждений и ослаблений элементов конструкции.

• 8.1.3 Преобразователь признается прошедшим операцию поверки, если не обнаружены несоответствия комплектности, механические повреждения, ослабления элементов конструкции, неисправности разъемов.

• 8.2.1 При опробовании преобразователя оценивают отклонение значения коэффициента преобразования от паспортного значения с целью выявления внутренних скрытых дефектов (нарушение целостности сборки), возникших при транспортировании или эксплуатации, препятствующих дальнейшей эксплуатации преобразователя.

• 8.2.2 Помещают первичный измерительный преобразователь ПИП из состава ИП-Н-0 (см. рисунок 1) в центр рабочей зоны №2 с межэлектродным зазором d_M = 0,24 м полеобразующей системы ПС-1 из состава «Государственного первичного специального эталона единиц напряженностей импульсных электрического и магнитного полей (НИЭМП) с длительностью фронта импульсов в диапазоне 0,1 - 10,0 нс ГЭТ 148-2013» (ГПСЭ 0,1/10,0) в соответствии с нанесенной маркировкой, таким образом, чтобы импульсы на выходе преобразователя имели положительную полярность. Соединяют выход ПИП, используя ВОЛС, с входом БФП-ЗУ, а его выход с входом осциллографа Tektronix TDS 784D с установленным входным сопротивлением 50 Ом. Устанавливают четвертый диапазон измерений преобразователя.

  Государственный первичный специальный эталон единиц напряженностей импульсных электрического и магнитного нолей с длительностью фронта импульсов в диапазоне 0,1 - 10,0 нс ГЭТ 148-2013 (ГПСЭ 0,1/10,0)

  Полеобразующая система ПС-1



пип ип-н-о

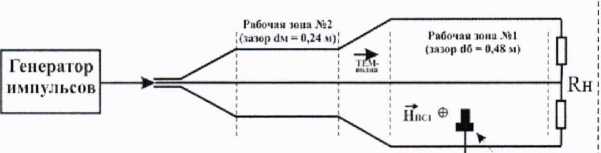

Рисунок 1 - Схема исследований при определении характеристик ИП-Н-О с использованием ГЭТ 148-2013 для воспроизведения единиц НИЭМП в диапазоне от 0,1 до 10,0 нс

• 8.2.3 Устанавливают в ГПСЭ 0,1/10,0 режим воспроизведения импульсов ступенчатой формы и напряженность магнитного поля в рабочей зоны ПС-1 Нпс.опр, А/м, равной 20 А/м и воспроизводят импульсы электромагнитного поля в эталоне. Регистрируют с помощью осциллографа Tektronix TDS 784D импульсы на выходе преобразователя и определяют его маркерами среднее значение амплитуды импульса напряжения У_ср, В (см. рисунок 2)

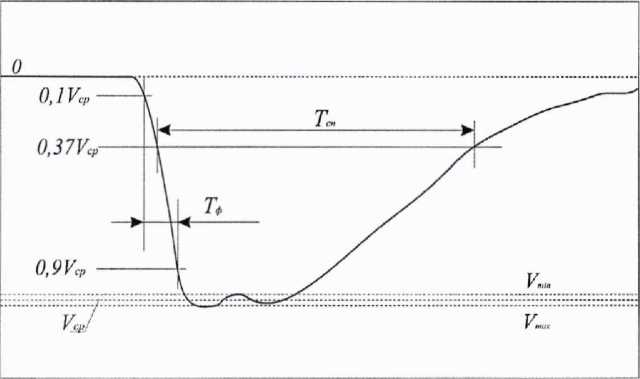

Рисунок 2 - Эпюра напряжения на выходе преобразователя при определении метрологических характеристик

• 8.2.4 Вычисляют значение коэффициента преобразования К_пр, В-А ' м, преобразователя по формуле

Кпр ~ V_cp/ Н_{ПС опр}.                                  (1)

• 8.2.5 Преобразователь признается прошедшим операцию поверки, если вычисленное значение коэффициента преобразования отличается от указанного в паспорте значения не более чем на ± 15 %.

• 8.2.6 В случае, если амплитуда паразитных колебаний на вершине регистрируемого импульса превышает ±15% от среднего уровня, принимают меры к выявлению источников электромагнитных помех и проводят работы по уменьшению их влияния на регистрирующую аппаратуру.

• 8.3 Определение метрологических характеристик

• 8.3.1.1 Помещают ПИП из состава преобразователя (см. рисунок 1) в центр рабочей зоны №1 (№2) полеобразующей системы ПС-1 (или ПС-2) из состава ГПСЭ 0,1/10,0 в соответствии с нанесенной маркировкой, таким образом, чтобы импульсы на выходе преобразователя имели положительную полярность. Соединяют выход ПИП с помощью ВОЛС с входом БФП-ЗУ, а его выход с помощью 50-омного коаксиального кабеля с входом осциллографа Tektronix TDS 784D с установленным входным сопротивлением 50 Ом. Включают режим внутренней калибровки преобразователя, регистрируют импульс калибровки и при помощи маркеров осциллографа определяют максимальное значение амплитуды U_Kajl, В, импульса калибровки.

• 8.3.1.2 Переводят преобразователь в рабочий режим и устанавливают один из амплитудных диапазонов работы преобразователя. В соответствии с установленным диапазоном измерений, определяют значения напряженностей импульсного магнитного поля Нпсь Нпс2. Нцсз, А/м, при которых проводятся измерения значений коэффициента преобразования. Устанавливают в ГПСЭ 0,1/10,0 режим воспроизведения импульсов электромагнитного поля, при котором значение воспроизводимой напряженности импульсного магнитного поля в месте расположения ПИП соответствует выбранному значению Нпсг А/м. Воспроизводят импульсы поля в ГПСЭ и обеспечивают с помощью осциллографа Tektronix TDS 784D регистрацию импульсов на выходе преобразователя.

По полученной осциллограмме при помощи маркеров осциллографа на вершине импульса измеряют две величины: И_тах, В - соответствующую максимальному значению амплитуды и H_mj_n, В - соответствующую минимальному значению амплитуды (см. рисунок 2).

• 8.3.1.3 Измерения по 8.3.1.2 производят п = 10 раз и вычисляют средние арифметические значения К_тах, В и K_min, В, по формулам



  V

  max / »



(2)

(3)

где H_max_j /-е измерение напряжения И_тах,В;

Hminj - г-е измерение напряжения 7_mi_n> В.

Относительную погрешность 0_нервер|, %, обусловленную неравномерностью вершины импульса на выходе преобразователя, определяют по формуле

Онер.вер! 100 % • (И_тах ^niinVC^max ⁺

• 8.3.1.4 Значение коэффициента преобразования преобразователя, K_npi, B-A’’-м, в первой точке установленного диапазона измерений определяют по формуле



(5)

• 8.3.1.5 Вычисляют средние квадратические отклонения (CKO) 5fK_max), В, и S(V_mm)’ В, измерений максимального И_тах, В, и минимального K_mi_n, В, значений напряжения на выходе преобразователя и получают оценку СКО коэффициента преобразования S(Knpi), %, по формулам

(6)

100%

п(п -1)

ж»,)=7ж.„)^!+ж,.)^г-                      (8)

• 8.3.1.6 Доверительные границы случайной составляющей погрешности измерений коэффициента преобразования преобразователя (без учета знака), s_Knp}, %, при доверительной вероятности Р = 0,95 и n = 10 находят по формуле

• 8.3.1.7 Повторяют измерения по 8.3.1.2 - 8.3.1.6, устанавливая последовательно значения Нпс2 и Нпсз, А/м, напряженности импульсного магнитного поля, воспроизводимого в ГПСЭ, и определяют:

- по формуле (4) погрешности, обусловленные паразитными колебаниями на вершине импульса напряжения на выходе преобразователя: 0_нер.вер2, 0нер.верз,%;

• - по формуле (5) значения коэффициентов преобразования: К_пр2, К_пр3п B-A’'-м;

• - по формуле (8) значения CKO: S(K_np2), S(K_np3), %;

• - по формуле (9) значения: s_Knpl,£_Knpi, %.

Из полученных величин: {0_Не_Р._Ве_Р1, 0не_Р._Вер2, ©не_Р._Верз}> {S(K_npl), S(K_np2), S(K_np3), ^eKnp2^Knp3} выбирают максимальные значения: 0_нер._вер, %, S(K_np), %, и s_Knp, %.

• 8.3.1.8 Коэффициент преобразования К_пр, B-A'’-м, в установленном диапазоне работы для положительной полярности выходного сигнала преобразователя определяют по формуле



(Ю)

где K_npmin и Кпртах “ максимальное и минимальное значения коэффициента преобразования преобразователя, которые выбирают из {K_npi, К_пр2, К_пр3}.

Нелинейность коэффициента преобразования преобразователя определяют по формуле

«ртах

пр Iпах

• 8.3.1.9 Работы по 8.3.1.2 - 8.3.1.8 проводят для отрицательной полярности выходного сигнала преобразователя и определяют: К_пр._01р, В-А^_|-м, ©нер.вер.отр, %, S(K_np.₀Tp), %, £Кпр.отр *     ^Кпротр*

• 8.3.1.10 Проводят аналогичные работы по 8.3.1.2 - 8.3.1.9 для остальных диапазонов измерений преобразователя.

• 8.3.1.11 Преобразователь признается прошедшим операцию поверки, если вычисленные значения коэффициентов преобразования для каждого из диапазонов измерений преобразователя соответствуют таблице 4.

Таблица 4 - Значения коэ<

П|

• 8.3.2.1 Доверительные границы е_к %, случайной составляющей погрешности коэффициента преобразования в предположении о нормальном распределении результатов измерений входящих величин при доверительной вероятности Р=0,95 и числе измерений п = 10 в выбранном диапазоне измерений для положительной полярности выходного сигнала преобразователя принимаются равными значению, полученному в 8.3.1.7.

• 8.3.2.2 Доверительные границы 0к_пр, %, неисключенной систематической составляющей погрешности коэффициента преобразования при доверительной вероятности Р=0,95 и поправочном коэффициенте к = 1,1 в выбранном диапазоне измерений для положительной полярности выходного сигнала определяют по формуле



  /77СЭ0.1/10.0 ⁺®Гтах ⁺ ®Ити1 ⁺ ® пер .вер ⁺®Кпр ⁺ ®>си’

  (12)

где ©гпсэо, 1/ю.о - неисключенная систематическая погрешность воспроизведения единиц напряженностей импульсных электрического и магнитного полей в ГПСЭ 0,1/10,0 (в соответствии с паспортом и технической документацией), %;

®vmax = 1,0 % - относительная погрешность осциллографа Tektronix TDS 784D при определении максимальной амплитуды Г_тах, В, импульсов напряжения на выходе преобразователя;

©vmin ⁼ 1,0 % - относительная погрешность осциллографа Tektronix TDS 784D при определении минимальной амплитуды K_mj_n, В, импульсов напряжения на выходе преобразователя;

Онер.вер - относительная погрешность, обусловленная неравномерностью вершины импульса на выходе преобразователя, полученная в 8.3.1.7, %;

®кпр - нелинейность коэффициента преобразования преобразователя, полученная в 8.3.1.8,%;

0_уст = 0,5 % - относительная погрешность, обусловленная неточностью установки ПИП преобразователя в рабочей зоне полеобразующей системы из состава ГПСЭ 0,1/10,0 %.

• 8.3.2.3 Доверительные границы относительной погрешности коэффициента преобразования в выбранном диапазоне измерений для положительной полярности выходного сигнала преобразователя вычисляют по полученным значениям случайной и неисключенной систематической погрешности в соответствии с ГОСТ 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов наблюдений. Основные положения» по формуле

Зкпр К'Sr,

где К - коэффициент, зависящий от соотношения случайной составляющей погрешности и неисключенной систематической погрешности;

ST - суммарное среднее квадратическое отклонение измерения коэффициента преобразования, %, определяемое по формуле

(14)

где S_Q - CKO неисключенной систематической погрешности измерений коэффициента преобразования, %, вычисляемое по формуле

(15)

Коэффициент К вычисляют по формуле

S(K_np) +S_e

• 8.3.2.4 Проводят работы по 8.3.2.1 - 8.3.2.3 в выбранном диапазоне измерений для отрицательной полярности выходного сигнала преобразователя и определяют значение



• 8.3.2.5 Работы по 8.3.2.1 - 8.3.2.4 проводят для остальных диапазонов измерений преобразователя.

• 8.3.2.6 Преобразователь признается прошедшим операцию поверки, если значения относительной погрешности коэффициента преобразования для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений не превышают установленных пределов ± 10 %.

• 8.3.3.1 Проводят работы по 8.3.1.1, переводят преобразователь в рабочий режим и устанавливают один из амплитудных диапазонов работы преобразователя. В соответствии с установленным диапазоном, определяют значение напряженности импульсного магнитного поля Нпс.н ПХ) А/м, при котором проводятся измерения времени нарастания переходной характеристики (ПХ) между уровнями от 0,1 до 0,9 от установившегося значения амплитуды. Устанавливают в ГПСЭ 0,1/10,0 режим воспроизведения импульсов электромагнитного поля, при котором значение воспроизводимой напряженности импульсного магнитного поля в месте расположения ПИП соответствует выбранному значению Нпс.н.пх, А/м. Воспроизводят импульсы поля в эталоне и обеспечивают с помощью осциллографа Tektronix TDS 784D регистрацию импульсов на выходе преобразователя.

По полученной осциллограмме при помощи маркеров осциллографа определяют установившееся (среднее) значение амплитуды импульса напряжения V_cp, В (см. рисунок 2) и определяют длительность фронта Тф ,, нс, i=l, зарегистрированного импульса между уровнями от 0,1 до 0,9 от установившегося значения амплитуды на выходе преобразователя.

Время нарастания T_H,nx._t, нс, ПХ преобразователя между уровнями от 0,1 до 0,9 от установившегося значения амплитуды вычисляют по формуле

где Тф j - зарегистрированное значение длительности фронта импульсов между уровнями от 0,1 до 0,9 от установившегося значения амплитуды на выходе преобразователя, нс;

Тфр гпсэо.1/ю,о - длительность фронта воспроизводимых импульсов напряженностей импульсных электрического и магнитного полей в ГПСЭ 0,1/10,0 между уровнями от 0,1 до 0,9 от установившегося значения амплитуды (в соответствии с паспортом и технической документацией), нс;

Т_н.пх.осц ⁼ 0,36 нс - время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения осциллографа Tektronix TDS 784D.

• 8.3.3.2 Работы по 8.3.3.1 последовательно проводят десять раз и определяют для каждого измерения время нарастания Т_н.пх.1,нс, переходной характеристики преобразователя между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, i = 1...10.

• 8.3.3.3 Вычисляют среднее арифметическое значение Т _н.пх., нс, времени нарастания ПХ между уровнями от 0,1 до 0,9 от установившегося значения амплитуды преобразователя по 10 измерениям по формуле



(18)

где Т_{н nx} ,-i- ый результат измерений, нс;

и - количество измерений.

• 8.3.3.4 Проводят аналогичные работы по 8.3.3.1 - 8.3.3.3 в выбранном диапазоне измерений для отрицательной полярности выходного сигнала преобразователя и определяют значение Т _н.пх,от_Р, нс.

• 8.3.3.5 Работы по 8.3.3.1 - 8.3.3.4 проводят для остальных диапазонов измерений преобразователя.

• 8.3.3.6 Преобразователь признается прошедшим операцию поверки, если значение времени нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений преобразователя не превышает 50 нс.

• 8.3.4.1 Проводят работы по 8.3.1.1, переводят преобразователь в рабочий режим и устанавливают один из амплитудных диапазонов работы преобразователя. В соответствии с установленным диапазоном, определяют значение напряженности импульсного магнитного поля Нпс.сп.пх, А/м, при котором проводятся измерения в постоянной времени спада ПХ по уровню 0,37 от установившегося значения амплитуды. Устанавливают в ГПСЭ 0,1/10,0 режим воспроизведения импульсов электромагнитного поля, при котором значение воспроизводимой напряженности импульсного магнитного поля в месте расположения ПИП соответствует выбранному значению Нпс.сп.пх, А/м. Воспроизводят импульсы поля в ГПСЭ и обеспечивают с помощью осциллографа Tektronix TDS 784D регистрацию импульсов на выходе преобразователя.

По полученной осциллограмме при помощи маркеров осциллографа определяют установившееся (среднее) значение амплитуды импульса напряжения V_cp, В (см. рисунок 2) и определяют постоянную времени спада T_cnj, мкс, i=l, по уровню 0,37 от установившегося значения амплитуды импульса напряжения на выходе преобразователя

• 8.3.4.2 Работы по 8.3.4.1 последовательно проводят десять раз и определяют для каждого измерения постоянную времени спада по уровню 0,37 от установившегося значения амплитуды импульсов напряжения на выходе преобразователя T_cnj, мкс, i = 1...10.

• 8.3.4.3 Вычисляют среднее арифметическое значение постоянной времени спада по уровню 0,37 от установившегося значения амплитуды ПХ преобразователя по 10 измерениям, Т _Сп, мкс, по формуле



(19)

где Т_{сп t}-i- ый результат измерений, мкс;

п - количество измерений.

Полученную величину Т _сп, мкс, принимают за значение Т_сп.пх, мкс, постоянной времени спада переходной характеристики преобразователя по уровню 0,37 от установившегося значения амплитуды.

• 8.3.4.4 Проводят аналогичные работы по 8.3.4.1 - 8.3.4.3 в выбранном диапазоне измерений для отрицательной полярности выходного сигнала преобразователя и определяют значение Т_сп.пх.отр, мкс.

• 8.3.4.5 Работы по 8.3.4.1 - 8.3.4.4 проводят для остальных диапазонов измерений преобразователя.

• 8.3.4.6 Преобразователь признается прошедшим операцию поверки, если значение постоянной времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений преобразователя составляет не менее 10 мкс.

• 8.3.5.1 Доверительные границы 0_н.пх, %, относительной погрешности измерений времени нарастания ПХ между уровнями от 0,1 до 0,9 от установившегося значения амплитуды при доверительной вероятности Р = 0,95 (без учета знака) для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений преобразователя определяют по формуле где Офр.гпсэо,i/io,o ~ относительная погрешность воспроизведения длительности фронта импульсов электромагнитного поля в ГПСЭ 0,1/10,0 (в соответствии с паспортом и технической документацией), %;




  (20)

®ocu.v = 1 % - относительная погрешность осциллографа Tektronix TDS 784D при определении амплитуды импульсов напряжения в установившемся режиме на выходе преобразователя;

©осц.т = 1 % - относительная погрешность осциллографа Tektronix TDS 784D при определении длительности фронта импульса между уровнями от 0,1 до 0,9 от установившегося значения амплитуды на выходе преобразователя.

Доверительные границы 0_Сп.пх, %, относительной погрешности измерений постоянной времени спада ПХ на уровне 0,37 от установившегося значения амплитуды при доверительной вероятности Р = 0,95 (без учета знака) для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений преобразователя определяют по формуле

²       +0²  +а²

от.ГЛСЭО,1/10,0                  осц.Т »

(21)

где ®сп.гпсэо,1/1о,о - относительная погрешность воспроизведения постоянной времени спада по уровню 0,37 (длительности импульсов по уровню 0,5 для ПС-2) электромагнитного поля ГПСЭ 0,1/10,0 (в соответствии с технической документацией), %;

®ocu.v = 1 % - относительная погрешность осциллографа Tektronix TDS 784D при определении амплитуды импульсов напряжения в установившемся режиме на выходе преобразователя;

®оснт = 1 % - относительная погрешность осциллографа Tektronix TDS 784D при определении постоянной времени спада по уровню 0,37 от установившегося значения амплитуды на выходе преобразователя.

• 8.3.5.2 Относительную погрешность ®_вр.пх, %, измерений временных интервалов при доверительной вероятности 0,95 определяют по формуле




  2 сп.ПХ

  (22)

• 8.3.5.3 Преобразователь признается прошедшим операцию поверки, если значения относительной погрешности измерений временных интервалов для положительной и отрицательной полярностей выходного сигнала во всех диапазонах измерений не превышают установленных пределов ± 15 %.

• 8.3.6.1 Нижнюю границу Н|_НИ)КГр , А-м'¹, диапазона измерений Н1 напряженности импульсного магнитного поля преобразователя определяют по формуле

  и

  вых.БФП-ЗУ мин

  \ниж.гр

  (23)



где и_Вых.БФП-зу.мин - минимальная амплитуда выходного напряжения с блока фотоприемника БФП-ЗУ, соответствующая минимальному значению измеряемой величины Н_НИж.грдиап для диапазона Н1 (в соответствии с РЭ на преобразователь), В;

К_прэн - значение коэффициента преобразования, рассчитанного в соответствии с 8.3.1.8 для диапазона измерений Н1 напряженности импульсного магнитного поля, В-А^-м.

Верхнюю границу Н1ве_рх.гр > А-м'¹, диапазона измерений Н1 напряженности импульсного магнитного поля преобразователя определяют по формуле

где U_ebIX БФп-зу.макс - максимальная амплитуда выходного напряжения с блока фотоприемника БФП-ЗУ, соответствующая максимальному значению измеряемой величины Н_вер_Х._Гр.д_Иап для диапазона Н1 (в соответствии с РЭ на преобразователь), В;

Кпр.ш - значение коэффициента преобразования, рассчитанного в соответствии с 8.3.1.8 для диапазона измерений Н1 напряженности импульсного магнитного поля, B-A’'-м.

• 8.3.6.2 Расчет нижней и верхней границ диапазонов измерений Н2, НЗ, Н4, Н5 и Н6 напряженности импульсного магнитного поля преобразователя проводят аналогично по 8.3.6.1.

• 8.3.6.3 Преобразователь признается прошедшим операцию поверки, если расчетные значения диапазонов измерений напряженности импульсного магнитного поля составляют не менее значений, указанных в таблице 5.

Значения диапазонов измерений преобразователя принимаются равным значениям, указанным в таблице 5.

Таблица 5 - Диапазоны измерений напряженности импульсного магнитного поля

• 9.1 Результаты измерений при поверке заносят в протокол (форма протокола приведена в приложении А настоящей методики поверки).

• 9.2 Преобразователь, прошедший поверку с положительным результатом, признается годным и допускается к применению. На него выдается протокол (в соответствии с приложением А) и свидетельство о поверке установленной формы с указанием полученных по 8.3.1 - 8.3.6 фактических значений метрологических характеристик, наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и преобразователь допускают к эксплуатации.

• 9.3 При отрицательных результатах поверки преобразователь признается непригодным, не допускается к применению и на него выдается «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 Свидетельство о предыдущей поверке и (или) знак поверки аннулируется.



  К.Ю. Сахаров

  О.В. Михеев

Начальник лаборатории

ФГУП «ВНИИОФИ»

Ведущий научный сотрудник

ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ А к Методике поверки МП 016.М12-19 «Преобразователи напряженности импульсного магнитного поля измерительные ИП-Н-О»

ПРОТОКОЛ первичной / периодической поверки от «_____»_____________20___года

Средствоизмерений: Преобразователь напряженности импульсного магнитного поля измерительный ИП-Н-0__________________________________________________________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. № ___________________________               __________________________

Заводские номера блоков

Принадлежите е...........................................................

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки «ГСП. Преобразователи напряженности импульсного магнитного поля измерительные ИП-Н-О». Методика поверки МП 016.М12-19», утвержденной ФГУП «ВНИИОФИ» «26» марта 2019 г.____________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов_________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:   ________________________

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• -  температура окружающего воздуха, °C

• -  относительная влажность воздуха, %, не более

• -  атмосферное давление, кПа

• -  напряжение питания сети, В

• -  частота сети, Гц

В н е ш н и й о см о тр_____________________________________________•

Опробование_____________________________________________________________.

Получены результаты поверки метрологических характеристик:

Рекомендации_____  ____ _________________ _________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:

подписи, ФИО, должность
