ПРОБООТБОРНИК АВТОМАТИЧЕСКИЙ ИЗМЕРИТЕЛЬНЫЙ «ПУЛБСАР-АП1»

МЕТОДИКА ПОВЕРКИ

ПИЛГ.421254.001 И

2005 г

РАЗРАБОТАНА

ИСПОЛНИТЕЛИ

ООО «ПТП ЭРА-1»

Э. С. Городецкий

Е. В. Фарафонов

УТВЕРЖДЕНА

ВНИИМС

"So " а? 2005 г

П-АП1 МП 200605.doc 20.06.05 19:52

Настоящая инструкция распространяется на пробоотборник автоматический измерительный «Пульсар-АП1» (далее по тексту - пробоотборник), предназначенный для дистанционного отбора и измерений объема проб нефти и нефтепродуктов (далее по тексту -продукта), перекачиваемых по трубопроводу под давлением.

Инструкция устанавливает объем, порядок и методику первичной и периодической поверки.

В состав пробоотборника входят:

  • - шкаф, с установленным в него пробоотборным устройством (ПУ), емкостью для сбора объединенной пробы и датчиком аварийного уровня продукта в емкости (далее по тексту - шкаф ПУ);

  • - блок управления пробоотборником (далее по тексту - БУП).

Межповерочный интервал -1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции:

  • 1. Внешний осмотр (п. 6.1);

  • 2. Опробование (п. 6.2);

  • 3. Определение относительной погрешности измерения объема объединенной пробы (п. 6.3).

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны быть применены средства измерений (далее - СИ), приведенные в таблице 1. Допускается применение других СИ с аналогичными или лучшими характеристиками.

Таблица 1

Номер пункта поверки

Наименование рабочего эталона и вспомогательного средства поверки

Нормативно-технические характеристики

Кол.

Примечание

6.2, 6.3

Манометр МТИ

Измеряемое давление до 4,0 МПа, погрешность 1,5%

1

6.3

Цилиндр мерный

ГОСТ 1770-74

Объем (50 - 500) мл, цена деления 5 мл

2

При установленном объеме точечной пробы (1,0 - 1,6) мл

Объем (100 - 1000) мл, цена деления 10 мл

2

При установленном объеме точечной пробы (1,6 - 3,2) мл

Объем (200 - 2000) мл, цена деления 20 мл

2

При установленном объеме точечной пробы (3,2 - 6,5) мл

Объем (200 - 2000) мл, цена деления 20 мл

3

При установленном объеме точечной пробы (6,5 - 10) мл

6.2, 6.3

Масляная насосная станция

Создаваемое давление до 2,0 МПа

1

При периодической поверке на месте эксплуатации вместо масляной насосной станции допускается использовать штатное подключение пробоотборника в линию контроля качества продукта

  • 2.2 Все рабочие эталоны должны быть поверены, иметь действующие свидетельства о поверке и поверительное клеймо.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования безопасности:

  • - общие требования безопасности при эксплуатации и проведении испытаний пробоотборника по ГОСТ 12.2.007.0-85, ГОСТ Р 51330.0, ГОСТ 12.2.086;

  • - требования по санитарным нормам проектирования промышленных предприятий (СН-245-71);

  • - к работе с пробоотборником допускаются лица, ознакомившиеся с его руководством по эксплуатации, эксплуатационными документами рабочих эталонов и вспомогательных средств поверки, а также прошедшие инструктаж по технике безопасности при эксплуатации электроустановок потребителей;

  • - подключение (отключение) шкафа ПУ к генератору расхода должно производиться при отсутствии давления на его выходе;

  • - перед подключением БУП к питающей сети должна быть проверена визуально исправность сетевого шнура питания;

  • - перед началом работы пробоотборник должен быть заземлен путем соединения земляной шины с зажимами защитного заземления на шкафе ПУ и БУП. Защитное заземление должно подключаться первым, а отсоединяться последним после отключения БУП от сети.

    ПОДГОТОВКА К ПОВЕРКЕ

4 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ ШШЯШШ

При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха

относительная влажность воздуха

атмосферное давление

поверочная среда - нефть или нефтепродукт с параметрами:

(25 ± 10) °C

(65 ±15)%

(86 4-106,7) кПа

  • - температура

  • - вязкость

  • - давление:

(25 ±10) °C

от 1 до 120 мм2/с (сСт)

  • - при первичной поверке

  • - при периодической поверке на месте эксплуатации параметры электропитания:

2,0 МПа

рабочее при эксплуатации

- напряжение

(220 ± 4,4) В

- частота                                           (50±1)Гц

отсутствие электрических и магнитных полей, кроме земного.

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

- ознакомиться с руководством по эксплуатации (далее по тексту - РЭ) на пробоотборник;

  • - при первичной поверке: подключить электрические цепи шкафа ПУ к БУП согласно РЭ на пробоотборник. Цепи датчика аварийного уровня продукта в емкости не подключать;

  • - подключить пробоотборник к генератору расхода согласно схеме приложения А. В качестве генератора расхода при первичной поверке используется масляная насосная станция. При периодической поверке на месте эксплуатации допускается использовать как масляную станцию, так и штатное подключение пробоотборника в линию контроля качества продукта;

  • - первичная поверка проводится при установленном значении точечной пробы (5 ± 0,5) мл. Периодическую поверку на месте эксплуатации допускается проводить как при установленном значении точечной пробы (5 ± 0,5) мл, так и при рабочем значении точечной пробы. В зависимости от объема точечной пробы выбирается объем мерных цилиндров и их количество, в соответствии с таблицей 1.

  • 6.1   Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого пробоотборника следующим требованиям:

  • - на корпусе БУП и деталях ПУ, не должно быть механических повреждений, препятствующих их применению;

  • - надписи и обозначения должны быть четкими и соответствовать требованиям технической документации.

6.2  Опробование
  • 6.2.1    Установить в шкаф ПУ емкость для сбора объединенной пробы.

  • 6.2.2    Установить давление на генераторе расхода:

  • -  при первичной поверке -1,0 МПа;

  • - при поверке на месте эксплуатации - рабочее давление при эксплуатации пробоотборника.

  • 6.2.3    Подключить БУП к сети 220В. Перевести тумблер ДОСТУП в верхнее (разблокированное) положение.

  • 6.2.4    Ввести в БУП значения параметров:

  • - режим работы - «ВРЕМЯ»;

  • - время отбора объединенной пробы - 5 мин;

  • - объем точечной пробы - 5 мл;

  • - объем объединенной пробы - 100 мл;

  • - запустить отбор проб.

  • 6.2.5    Наблюдать:

  • - отбор точечных проб в емкость для сбора объединенной пробы;

  • - на индикаторе БУП изменение накапливаемых значений:

  • - отобранный объем пробы V ПРОБЫ;

  • - время работы пробоотборника ВР. РАБОТЫ.

  • 6.2.6    По окончании отбора проб проверить на индикаторе БУП:

  • - отобранный объем пробы V ПРОБЫ должен быть - 100 мл;

  • - время работы пробоотборника ВР. РАБОТЫ должно быть - 00 ч 05 мин.

6.3 Определение метрологических характеристик

  • 6.3.1 Определение относительной погрешности измерений объема объединенной пробы

  • 6.3.1.1   Установить на ПУ объем точечной пробы (5,0 ± 0,5) мл. Периодическую поверку на месте эксплуатации допускается проводить при рабочем значении точечной пробы.

  • 6.3.1.2  Установить давление на генераторе расхода:

  • - при первичной поверке - 2,0 МПа;

  • - при поверке на месте эксплуатации - рабочее давление при эксплуатации пробоотборника.

  • 6.3.1.3  Определить фактический объем точечной пробы, для этого:

  • - установить для сбора пробы чистый мерный цилиндр;

  • - задать на БУП следующие значения параметров:

  • - режим работы - «ВРЕМЯ»;

  • - время отбора объединенной пробы - 1ч 15 мин;

  • - объем точечной пробы - в соответствии с п. 6.3.1.1 (т.е. либо 5 мл, либо рабочее значение);

  • - объем объединенной пробы, равный объему точечной пробы, умноженному на 300;

  • - запустить отбор проб;

  • - дождаться окончания отбора проб;

  • - измерить объем объединенной пробы в мерном цилиндре;

  • - определить объем точечной пробы Vt, мл: где Vo - измеренный объем объединенной пробы, мл,

N = 300 - количество отобранных точечных проб.                                •

Полученное значение Vt (с округлением до двух знаков после запятой) занести в графу 3 таблицы протокола поверки по форме приложения Б.

  • 6.3.1.4  Определить задаваемый объем объединенной пробы VP по следующей формуле:

VP = 600 х VT,                                                            (2)

где VT - объем точечной пробы, вычисленный согласно п. 6.3.1.3.

Полученное значение Vp занести в графу 4 таблицы протокола по форме приложения Б.

  • 6.3.1.5  Провести проверку отбора и измерения объема объединенной пробы, для этого:

  • - установить для сбора пробы чистый мерный цилиндр;

  • - задать на БУП следующие значения параметров:

  • - режим работы - «ВРЕМЯ»;

  • - время отбора объединенной пробы - 2 ч 30 мин;

  • - объем точечной пробы, равный вычисленному в п. 6.3.1.3;

  • - объем объединенной пробы, равный вычисленному в п. 6.3.1.4;

  • - запустить отбор проб;

  • - дождаться заполнения первого мерного цилиндра (в пределах аттестованного объема);

  • - в промежутке между отборами убрать наполненный и установить чистый мерный цилиндр;

  • - дождаться окончания отбора проб;

  • - измерить суммарный объем объединенной пробы в мерных цилиндрах, полученное значение занести в графу 5 таблицы протокола поверки по форме приложения Б.

  • 6.3.1.6   Повторить два раза измерения согласно п. 6.3.1.5.

  • 6.3.1.7  Снять с БУП напряжение питания.

  • 6.3.1.8  Произвести расчет относительной погрешности измерения объема объединенной пробы при каждом измерении по формуле:

(3)

где Vi - измеренный объем объединенной пробы,

Vp - расчетный объем объединенной пробы.

Занести результаты в графу 6 протокола поверки по форме приложения Б.

Результаты поверки пробоотборника считают удовлетворительными, если погрешность в каждом измерении не превышает величины 2,5 %.

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1   Результаты поверки оформляются протоколом поверки по форме приложения Б, который является неотъемлемой частью свидетельства.

  • 7.2   При положительных результатах поверки оформляют свидетельство о поверке по установленной форме, на лицевой стороне которого записывают, что поверяемый пробоотборник автоматический измерительный «Пульсар-АП1» на основании результатов поверки признан годным к применению, указывают нормированное значение относительной погрешности.

  • 7.3   При отрицательных результатах поверки пробоотборник к применению не допускается, выписывается "Извещение о непригодности" согласно ПР 50.2.006-94 (приложение Б).

ПРИЛОЖЕНИЕ А (обязательное)

А - входной штуцер Б - выходной штуцер

В1 - вентиль

Р1 - манометр (0 - 4,0) МПа

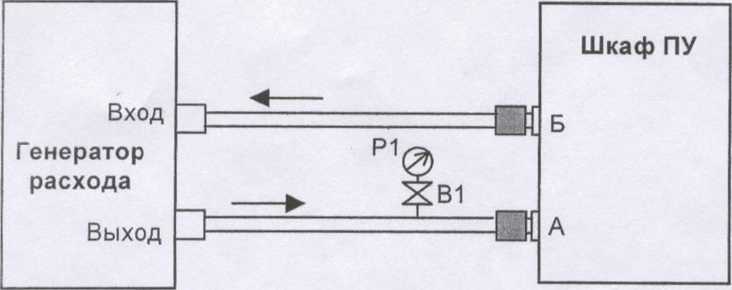

Схема подключения шкафа ПУ

ПРИЛОЖЕНИЕ Б

(обязательное)

ПРОТОКОЛ

поверки пробоотборника автоматического измерительного "Пульсар-АПГ'

Изготовитель ООО «ПТП ЭРА-1» Сер. номер__________

Место проведения поверки_____________________________

Условия поверки:

  • - температура продукта             ____°C

  • - вязкость продукта                  ____ мм2/с (сСт)

  • - температура воздуха               ____°C

  • - относительная влажность воздуха ____%

  • - особые условия                   ___________________________

Таблица Б.1

№ измерения, i

Рабочее давление (МПа)

Установленный объем точечной пробы Ут, (мл)

Объем объединенной пробы

Относительная погрешность, <5Vi, %

заданный Vp, (мл)

измеренный

Vi, (мл)

*1

2

3

4

5

6

1

2

3

Подпись лиц, проводивших поверку ____________ _____________________(Ф.И.О.)

______________ ________________________(Ф.И.О.)

Дата "______"._________________ 20____г

9
