СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Преобразователи температурные многоканальные MTL830C

Методика поверки

ИЦРМ-МП-155/1-21

г. Москва

2021 г.

Содержание

ПОВЕРКИ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

ПРИЛОЖЕНИЕ А

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на преобразователи температурные многоканальные MTL830C (далее - преобразователи), изготавливаемые фирмой «Eaton Electric Ltd.», Великобритания, заводом-изготовителем «Relcom inc.», США, и устанавливает методику их первичной и периодической поверок.

  • 1.2 Допускается проведение первичной (периодической) поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений и проведение периодической поверки для меньшего числа измеряемых величин в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

  • 1.3 Интервал между поверками - 4 года.

  • 1.4 Основные метрологические характеристики преобразователей приведены в Приложении А.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений

Да

Да

Проверка программного обеспечения средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды плюс (20±5) °C;

  • - относительная влажность от 30 до 80 %.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые преобразователи и средства поверки.

  • 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Таблица 2 - Средства поверки

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Диапазон воспроизведений напряжения постоянного тока от -60 до +75 мВ

Диапазон воспроизведений сопротивления постоянному току от 10 до 400 Ом Соотношение пределов допускаемой погрешности средства воспроизведений и пределов допускаемой погрешности поверяемого средства измерений должно быть не более 1:3

Калибратор универсальный 9100, per. № 25985-09

Диапазон измерений температуры от +15 до +25 °C Соотношение пределов допускаемой погрешности средства измерений и пределов допускаемой погрешности поверяемого средства измерений должно быть не более 1:3

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2, per. № 65421-16

Термометр цифровой эталонный ТЦЭ-005, модификация ТЦЭ-005/МЗ, per. № 40719-15

Вспомогательные средства поверки

Диапазон воспроизведений напряжения постоянного тока от 19 до 30 В

Источник питания постоянного тока GPR-73060D, per. № 55898-13

Диапазон измерений температуры окружающей среды и диапазон измерений относительной влажности в соответствии с п. 3.1

Термогигрометр электронный «CENTER» модели 313, per. № 22129-09

ПЭВМ

Персональный компьютер IBM PC; наличие интерфейсов Ethernet и USB; дисковод для чтения CD-ROM; операционная система Windows с установленным программным обеспечением

Программное обеспечение

Программный конфигуратор MTL83xC PC software

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, указанную в таблице 2.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые преобразователи и применяемые средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователь допускается к дальнейшей поверке, если:

  • - внешний вид преобразователя соответствует описанию типа;

  • - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и преобразователь допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, преобразователь к дальнейшей поверке не допускается.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационную документацию на поверяемый преобразователь и на применяемые средства поверки;

  • - выдержать преобразователь в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

  • - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

Опробование преобразователя проводить в следующей последовательности:

  • 1) подготовить преобразователь в соответствии с руководством по эксплуатации и подать с источника питания постоянного тока GPR-73060D (далее - источник питания) напряжение питания постоянного тока от 19 до 30 В;

  • 2) проверить работоспособность световой индикации преобразователя;

  • 3) убедиться, что режимы, отображаемые на дисплее персонального компьютера (далее - ПК), при изменении соответствующих значений измерения, соответствуют руководству по эксплуатации.

Преобразователь допускается к дальнейшей поверке, если при опробовании подтверждается работоспособность преобразователя; режимы, отображаемые на дисплее ПК, при изменении соответствующих значений измерения соответствуют руководству по эксплуатации.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

Подтверждение соответствия программного обеспечения (далее - ПО) преобразователя проводить в следующей последовательности:

  • 1) подготовить преобразователь в соответствии с руководством по эксплуатации и подать с источника питания напряжение питания постоянного тока от 19 до 30 В;

  • 2) для определения идентификационного наименования и номера версии автономной части ПО проверить информацию, отображаемую на дисплее ПК в разделе меню программируемого конфигуратора - сведения о преобразователе;

Примечание: встроенное ПО записывается в память микропроцессора на заводе-изготовителе и не доступно для считывания пользователем.

Преобразователь допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 10.1 Определение основной абсолютной погрешности измерений и преобразований (напряжения постоянного тока, сигналов от термопреобразователей сопротивления) проводится с помощью калибратора универсального 9100 (далее - калибратор).

Определение погрешности проводится в следующем порядке:

  • 1) подготовить источник питания, калибратор и ПК в соответствии с их руководством по эксплуатации;

  • 2) включить питание преобразователя с помощью источника питания, установив на нем напряжение питания постоянного тока от 19 до 30 В;

  • 3) установить следующие настройки в программном конфигураторе: протокол передачи Modbus, выбрать необходимый для испытаний измеряемый параметр для каждого канала;

  • 4) собрать схему, приведенную на рисунке 1;

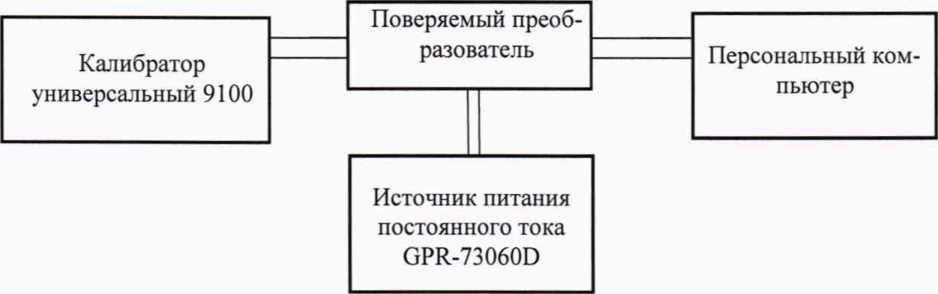

Рисунок 1 - Схема структурная определения погрешностей измерений и преобразований преобразователя

  • 5) перевести калибратор в режим воспроизведения требуемой физической величины;

  • 6) при помощи калибратора воспроизвести 5 испытательных сигналов требуемой физической величины, равномерно распределенных внутри диапазона входных значений;

  • 7) считать показания с ПК, измеренные преобразователем.

  • 10.2 Определение основной приведенной (к диапазону измерений и преобразований) погрешности измерений и преобразований температуры от термоэлектрических преобразователей проводить в следующей последовательности:

  • 1) подготовить источник питания, калибратор и ПК в соответствии с их руководством по эксплуатации;

  • 2) включить питание преобразователя с помощью источника питания, установив на нем напряжение питания постоянного тока от 19 до 30 В;

  • 3) установить следующие настройки в программном конфигураторе: протокол передачи Modbus, выбрать необходимый для испытаний измеряемый параметр для каждого канала;

  • 4) собрать схему, приведенную на рисунке 1;

  • 5) при помощи калибратора воспроизвести значения испытательных сигналов в соответствии с таблицей 3;

  • 6) считать показания с ПК, измеренные преобразователем, для каждого установленного значения испытательного сигнала.

Таблица 3 - Определение основной приведенной (к диапазону измерений и преобразований) погрешности измерений и преобразований температуры от термоэлектрических преобразователей

Проверяемые точки

Измеряемый параметр

Установленное значение

Установленное значение

мВ

t, °C

1

-9,718

-250

2

0,000

0

3

Е

9,789

+150

4

37,005

+500

5

74,869

+980

1

-8,095

-210

2

0,000

0

3

J

10,779

+200

4

21,848

+400

5

43,559

+770

1

-6,158

-220

2

-3,554

-100

3

К

0,000

0

4

20,644

+500

5

54,819

+1370

1

-4,313

-250

2

-1,269

-50

3

N

0,000

0

4

16,748

+500

5

47,513

+1300

1

-0,226

-50

2

0,000

0

3

R

3,408

+400

4

10,506

+1000

5

21,003

+1760

1

-6,007

-230

2

-3,379

-100

3

Т

0,000

0

4

9,288

+200

5

20,872

+400

1

-9,488

-200

2

-3,005

-50

3

L

0,000

0

4

18,642

+250

5

66,466

+800

  • 10.3 Определение допускаемой абсолютной погрешности компенсации холодного спая

Определение погрешности проводится с использованием термометра сопротивления платинового вибропрочного эталонного ПТСВ-9-2 (далее - термометр) и термометра цифрового эталонного ТЦЭ-005 в следующем порядке:

1) замкнуть контакты подключения термоэлектрических преобразователей;

  • 2) подготовить преобразователь в соответствии с руководством по эксплуатации и подать с источника питания напряжение питания постоянного тока от 19 до 30 В;

  • 3) рабочий конец термометра поместить вблизи замкнутых контактов подключения термоэлектрических преобразователей;

Примечание: зона контактов подключения термоэлектрических преобразователей должна быть изолирована от воздействия воздушных потоков.

  • 4) выдержать схему 30-60 минут;

  • 5) считать показание температуры с ПК. измеренное преобразователем;

  • 6) считать показание температуры, измеренной термометром.

И ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Основную абсолютную погрешность измерений и преобразований (напряжения постоянного тока, сигналов от термопреобразователей сопротивления) рассчитать по формуле:

(1)

где X— значение величины, считанное с ПК;

Хо - значение входной величины, заданное на калибраторе.

  • 11.2 Основную приведенную (к диапазону измерений и преобразований) погрешность измерений и преобразований температуры от термоэлектрических преобразователей рассчитать по формуле:

Yi (Тизм Тэт) / ТНОрМ • 100

(2)

где Тизм - значение температуры, измеренное преобразователем, °C;

Тэт - значение температуры, эквивалентное воспроизведенному напряжению постоянного тока в соответствии с НСХ по ГОСТ Р 8.585-2001, °C;

ТцОрм - значение, равное диапазону измерений и преобразований температуры, °C.

  • 11.3 Абсолютную погрешность компенсации холодного спая рассчитать по формуле:

(3)

где ^-значение температуры, измеренное преобразователем;

Хо - значение температуры, измеренное термометром.

Преобразователь подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если основная абсолютная погрешность измерений и преобразований (напряжения постоянного тока, термопреобразователей сопротивления), основная приведенная (к диапазону измерений и преобразований) погрешность измерений и преобразований температуры от термоэлектрических преобразователей, абсолютная погрешность компенсации холодного спая не превышают пределов, указанных в Приложение А.

При невыполнении любого из вышеперечисленных условий (когда преобразователь не подтверждает соответствие метрологическим требованиям), поверку преобразователя прекращают, результаты поверки признают отрицательными.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результаты поверки преобразователя подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 12.2 По заявлению владельца преобразователя или лица, представившего его на поверку, положительные результаты поверки (когда преобразователь подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на преобразователь знака поверки, и (или) внесением в паспорт преобразователя записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 12.3 По заявлению владельца преобразователя или лица, представившего его на поверку, отрицательные результаты поверки (когда преобразователь не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт преобразователя соответствующей записи.

  • 12.4 Протоколы поверки преобразователя оформляются по произвольной форме.

Начальник отдела испытаний и комплексного метрологического обеспечения ООО «ИЦРМ»

Ю. А. Винокурова

И. И. Буров

Инженер

ООО «ИЦРМ»

ПРИЛОЖЕНИЕ А

Метрологические и технические характеристики средства измерений

Таблица А.1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений входных сигналов и преобразований в температуру:

  • - от термопреобразователей сопротивления

  • - типа Pt 100 по ГОСТ 6651-2009, °C

  • - типа Си50 по ГОСТ 6651-2009, °C

  • - от термоэлектрических преобразователей:

  • - типа Е по ГОСТ Р 8.585-2001, °C (мВ)

  • - типа J по ГОСТ Р 8.585-2001, °C (мВ)

  • - типа К по ГОСТ Р 8.585-2001, °C (мВ)

  • - типа N по ГОСТ Р 8.585-2001, °C (мВ)

  • - типа R по ГОСТ Р 8.585-2001, °C (мВ)

  • - типа Т по ГОСТ Р 8.585-2001, °C (мВ)

  • - типа L по ГОСТ Р 8.585-2001, °C (мВ)

от -200 до +850

от -180 до +200

от -250 до +980 (от -9,718 до 74,869) от -210 до +770 (от -8,095 до 43,559) от -220 до +1370 (от -6,158 до 54,819) от -250 до +1300 (от -4,313 до 47,513) от -50 до +1760 (от -0,226 до 21,003) от -230 до +400 (от -6,007 до 20,872) от -200 до +800 (от -9,488 до 66,466)

Пределы допускаемой основной абсолютной погрешности измерений и преобразований температуры от термопреобразователей сопротивления, °C

±0,001 о”

Пределы допускаемой основной приведенной (к диапазону измерений и преобразований) погрешности измерений и преобразований температуры от термоэлектрических преобразователей, %

±0,1

Пределы допускаемой абсолютной погрешности компенсации холодного спая, °C

±1,0

Диапазон измерений и преобразований напряжения постоянного тока от милливольтовых устройств постоянного тока, мВ

от -60 до +60

Пределы допускаемой основной абсолютной погрешности измерений и преобразований напряжения постоянного тока от милливольтовых устройств постоянного тока, мВ

± [(0,00045 ■ U2) или 20 мкВ)3)

D- диапазон измерений и преобразований.

U - измеренное значение напряжения постоянного тока. J) В зависимости от того, что больше.
