Инструкция «Преобразователи давления измерительные ОВЕН ПД100» (КУВФ.406230.100 МП)

Общество с ограниченной ответственностью (ООО) «Завод №423»

УТВЕРЖДАЮ

Руководитель ГЦИ СИ ООО Кри «МЦЭ» льный директор <ООО КИП «МЦЭ» ...... __      А. В. Федоров

2011 г.

ИНСТРУКЦИЯ

Преобразователи давления измерительные ОВЕН ПД100

Методика поверки

.................МП

Москва

2011

ИНФОРМАЦИОННЫЕ ДАННЫЕ

• 1 РАЗРАБОТАНА Обществом с ограниченной ответственностью «Производственное Объединение ОВЕН»

Исполнители: Цихмистер В.И.

• 2 УТВЕРЖДЕНА «__» ___________ 2011 г .

• 3 ЗАРЕГИСТРИРОВАНА «__» ___________ 2011 г .

• 4 ВВЕДЕНА ВПЕРВЫЕ.

Настоящая рекомендация не может быть полностью или частично воспроизведена, или тиражирована без разрешения ООО «Завод №423».

Содержание

Введение

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ

• 5 ПОДГОТОВКА К ПОВЕРКЕ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

  • 6.2 Опробование

  • 6.3 Определение основной погрешности измерения

  • 6.4 Определение вариации выходного сигнала

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Используемые источники

ПРИЛОЖЕНИЕ А (обязательное) Схемы включения преобразователей при поверке

Настоящая методика поверки распространяется на преобразователи давления измерительные ОВЕН ПД100 (далее - преобразователь), выпускаемые в соответствии с требованиями ГОСТ 22520-85 и ТУ 4212-002-46526536-2009 ООО «Завод №423», и устанавливает методы и средства их первичной и периодической поверки.

Преобразователи используются для непрерывного преобразования значений измеряемых величин давлений (абсолютного, избыточного, гидростатического, дифференциального, разрежения и других физических величин, определяемых по давлению или по разности давлений (например, уровень и плотность жидкости, расход жидкости, газа или пара)) в унифицированный выходной аналоговый сигнал постоянного тока 4-20 мА и (или) цифровой сигнал в стандарте протоколов HART или RS-485.

• 1.1 При проведении первичной и периодической поверок выполняют операции, указанные в таблице 1.

Таблица 1

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2

Продолжение таблицы 2

Продолжение таблицы 2

• 2.2 Допускается применение других средств измерений и испытательного оборудования, обеспечивающих необходимые основные параметры и характеристики.

• 2.3 Средства измерений, применяемые при поверке, должны быть поверены и иметь действующие поверительные клейма или свидетельства о поверке.

• 3.1 Основным источником опасности при монтаже и проверке преобразователя является измеряемая среда, находящаяся под давлением. Поэтому замену, присоединение и отсоединение преобразователя от магистралей, подводящих измеряемую среду, следует производить при отсутствии давления в магистралях и отключенном электрическом питании.

• 3.2 При проведении поверки соблюдают общие требования безопасности при работе с преобразователями (датчиками) давления (см. ГОСТ 22520-85), а также требования по безопасности эксплуатации применяемых средств поверки, указанные в технической документации на эти средства.

• 3.3 Все работы должны производиться только квалифицированными специалистами, изучившими руководство по эксплуатации преобразователя.

• 4.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха при поверке должна быть (23±5) °С;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.);

• - напряжение питания постоянного тока (с двойной амплитудой пульсаций не более ±0,12 В):

(24±2) В - для преобразователей без встроенного индикатора; (36±2) В - для преобразователей со встроенным индикатором;

• - сопротивление нагрузки при поверке преобразователей:

• - с аналоговым выходным сигналом 4-20 мА должно быть (500±50) Ом;

• - с цифровым выходным сигналом - в соответствии с технической документацией на преобразователь;

• - измеряемая среда согласно разделу 6 ГОСТ 22520-85;

• - рабочее положение преобразователя - любое;

• - колебания давления окружающего воздуха, вибрация, тряска, удары, наклоны, магнитные поля, кроме земного, влияющие на работу преобразователей, должны отсутствовать;

• - импульсную линию, через которую подают измеряемое давление, допускается соединять с дополнительными сосудами, емкость каждого из которых не более 50 литров.

• 4.2 Средства поверки и поверяемые приборы должны быть защищены от вибраций и ударов.

• 4.3 Средства поверки, оборудование, стенды и устройства, в том числе программное обеспечение, применяемые при поверке, должны иметь паспорт и быть аттестованы в соответствии с действующей нормативно-технической документацией.

• 5.1 Подготовить к работе поверяемый преобразователь в соответствии с указаниями, изложенными в РЭ.

• 5.2 Подготовить к работе средства поверки в соответствии с распространяющимися на них эксплуатационными документами.

• 5.3 Подключение преобразователей к измеряемой среде выполняется с соблюдением условий:

• - при поверке преобразователей разности давлений значение измеряемой величины (разности давлений) устанавливают, подавая соответствующее избыточное давление в «плюсовую» камеру преобразователя, при этом «минусовая» камера сообщается с атмосферой;

• - при поверке преобразователей разности давлений с малыми пределами измерений для уменьшения влияния на результаты поверки не устраненных колебаний давления окружающего воздуха «минусовая» камера преобразователя может соединяться с камерой эталонного средства измерений (СИ).

• 5.4 Перед проведением поверки выполняют следующие подготовительные работы:

• - выдерживают преобразователь не менее 3 ч при температуре поверки (п. 4.1), если иное не указано в технической документации;

• - выдерживают преобразователь не менее 15 мин при включенном питании;

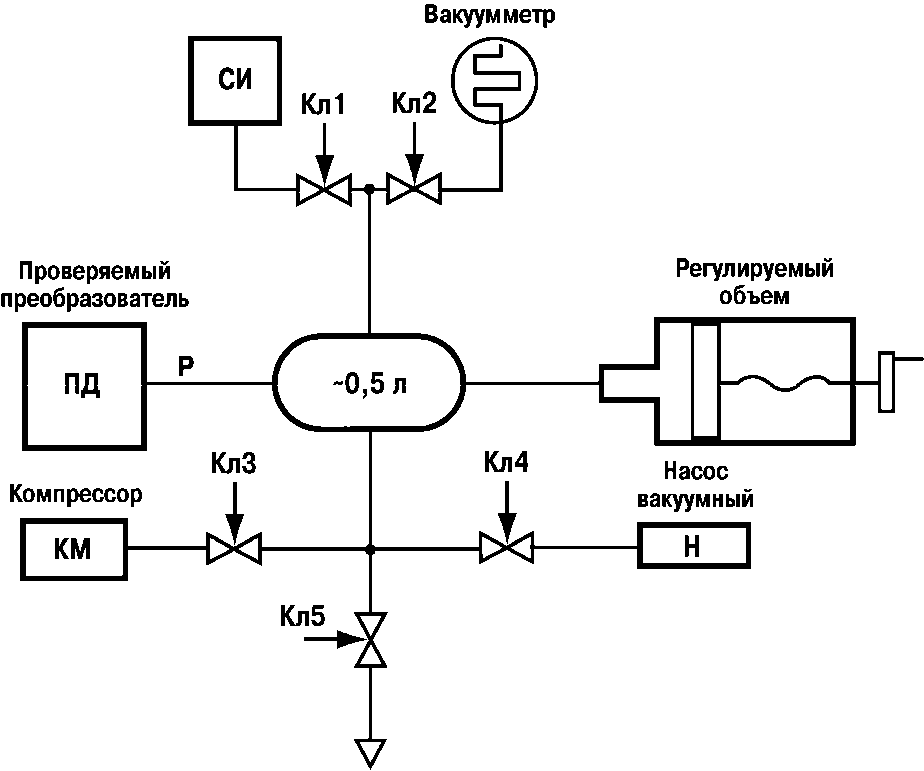

• - проверяют на герметичность пневматическую схему, состоящую из соединительных линий для передачи давления, эталонных СИ и вспомогательных средств для задания и передачи измеряемой величины.

• 5.5 Проверку герметичности пневматической схемы рекомендуется проводить при давлении (разрежении), соответствующем наибольшему давлению (разрежению) из ряда верхних пределов измерений (ВПИ) поверяемых преобразователей.

  • 5.5.1 Проверку герметичности пневматической схемы выполняют, в зависимости от типа проверяемых датчиков, следующим образом:

• - для поверки преобразователей давления, разности давлений, разрежения с ВПИ менее 100 кПа и преобразователей, абсолютного давления с ВПИ более 250 кПа, проводят при значениях давления (разрежения), равных ВПИ поверяемого преобразователя;

• - для поверки преобразователей давления-разрежения, проводят при давлении, равном ВПИ избыточного давления;

• - для поверки преобразователей разрежения с ВПИ 100 кПа, проводят при разрежении, равном 0,9-0,95 значения атмосферного давления;

• - для поверки преобразователей абсолютного давления с ВПИ 250 кПа и менее, проводят по методике п. 5.5.3.

• 5.5.2 При проверке герметичности пневматической схемы выполняют следующие действия:

• - устанавливают заведомо герметичный датчик или любое другое средство измерений с погрешностью измерений не более 2,5 % от значений давления и позволяющее зафиксировать 0,5 % изменения давления (от заданного значения);

• - создают в системе давление, установившееся значение которого соответствует требованиям п. 5.5.1, после чего отключают источник давления (если в качестве эталонного СИ применяют грузопоршневой манометр, то его колонку и пресс также отключают).

Пневматическую схему считают герметичной, если после трехминутной выдержки под давлением, равным или близким ВПИ преобразователя, не наблюдают падения давления (разрежения) в течение 2 мин (при необходимости время выдержки под давлением может быть увеличено).

Примечание - Допускается изменение давления (разрежения) в системе, обусловленное изменением температуры окружающего воздуха и рабочей среды в пределах ±(0,5.. .1) °С.

• 5.5.3 Проверку герметичности пневматической схемы, предназначенной для поверки преобразователей абсолютного давления с ВПИ 250 кПа и менее, проводят следующим образом:

• - устанавливают в системе заведомо герметичный датчик или любое другое средство измерений абсолютного давления, отвечающее требованиям к СИ в соответствии с п. 5.5.2;

• - создают в системе абсолютное давление не более 0,07 кПа и поддерживают его в течение 2-3 мин, после чего отключают устройство, создающее абсолютное давление, и эталонное СИ при необходимости (например, отключают колонки грузопоршневого манометра) - после 3 мин выдержки изменение давления не должно превышать 0,5 % ВПИ поверяемого преобразователя.

Примечание - Допускается поправка при изменении температуры окружающего воздуха и рабочей среды.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре проверяется соответствие следующим требованиям:

• - преобразователь должен быть представлен на поверку с эксплуатационной документацией, входящей в комплект поставки (Паспорт и Руководство по эксплуатации);

• - на преобразователе должна быть маркировка, соответствующая Руководству по эксплуатации;

• - преобразователь должен быть чистым и не иметь видимых механических повреждений (трещин, сколов и других) на корпусе;

• - резьба на присоединительных элементах не должна иметь сорванных ниток;

• - преобразователь не должен иметь механических повреждений клеммных соединителей.

• 6.1.2 При обнаружении механических дефектов, а также несоответствия маркировки эксплуатационной документации, определяется возможность проведения поверки и дальнейшего использования преобразователя.

• 6.2 Опробование

  • 6.2.1 При опробовании проверяют герметичность и работоспособность преобразователя, функционирование корректора «нуля».

  • 6.2.2 Включить проверяемый преобразователь согласно Руководству по эксплуатации.

  • 6.2.3 Работоспособность преобразователя проверяют, изменяя измеряемую величину от нижнего до верхнего предельных значений. При этом должно наблюдаться изменение выходного сигнала и индикации на дополнительных выходных устройствах. При проверке работоспособности поверку проводят:

• - для преобразователя давления-разрежения только при избыточном давлении;

• - для преобразователя разрежения с ВПИ 100 кПа при изменении разрежения до значения не менее 0,9 атмосферного давления.

• 6.2.4 Проверку функционирования программного корректора «нуля» выполняют следующим образом:

• - задав одно (любое) значение измеряемой величины в пределах, оговоренных Руководством по эксплуатации, с помощью программы «Конфигуратор ПД» возвращают выходной сигнал (показания индикатора) к первоначальному значению;

• - сбрасывают измеряемую величину и при атмосферном давлении на входе преобразователя с помощью программы «Конфигуратор ПД» вновь устанавливают выходной сигнал (показания индикатора) в соответствие с исходными значениями.

• 6.2.5 Проверку герметичности преобразователя рекомендуется совмещать с операцией определения его основной погрешности.

Методика проверки герметичности преобразователя аналогична методике проверки герметичности пневматической схемы (п.п. 5.5.1-5.5.3), но изменение давления (разрежения) определяют по изменению выходного сигнала или по изменению показаний цифрового индикатора поверяемого преобразователя, включенного в систему (п. 5.5.2).

В случае обнаружения не герметичности системы с установленным поверяемым преобразователем следует раздельно проверить герметичность системы и преобразователя.

6.3 Определение основной погрешности измерения

При первичной поверке значения основной приведенной погрешности преобразователя определять в диапазонах измерений, соответствующих максимальному и минимальному ВПИ.

При периодической поверке в случае, когда ВПИ не известен, либо может изменяться в процессе эксплуатации преобразователя, поверка производится по методике первичной поверки. В случае, когда преобразователь работает только с заданным пользователем ВПИ преобразователя, допускается определять погрешность преобразователя при работе только в указанном диапазоне измерений, при этом в свидетельстве о поверке указывается диапазон измерений.

6.3.1 Основную приведенную погрешность преобразователя определяется любым из двух способов:

Способ 1 - на входе преобразователя устанавливают номинальные значения входной измеряемой величины (например, давления) по эталонному средству измерений (СИ), а по другому СИ контролируют соответствующие значения выходного аналогового сигнала. При поверке преобразователя по его цифровому сигналу к выходу подключают приемное устройство, поддерживающее соответствующий цифровой коммуникационный протокол для считывания информации.

Способ 2 - устанавливают номинальные значения выходного аналогового сигнала или устанавливают номинальные значения цифрового сигнала преобразователя по эталонному СИ, а по другому СИ измеряют соответствующие значения входной величины давления.

Примечания

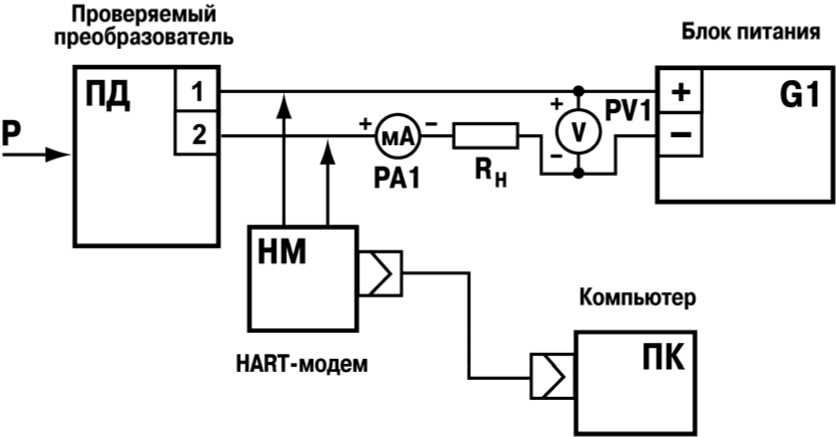

• 1 При поверке преобразователей с HART-сигналом к выходу подключают HART-модем, соединенный с компьютером. Считывание информации с цифрового выхода преобразователя выполняется при помощи программного обеспечения, установленного на компьютере.

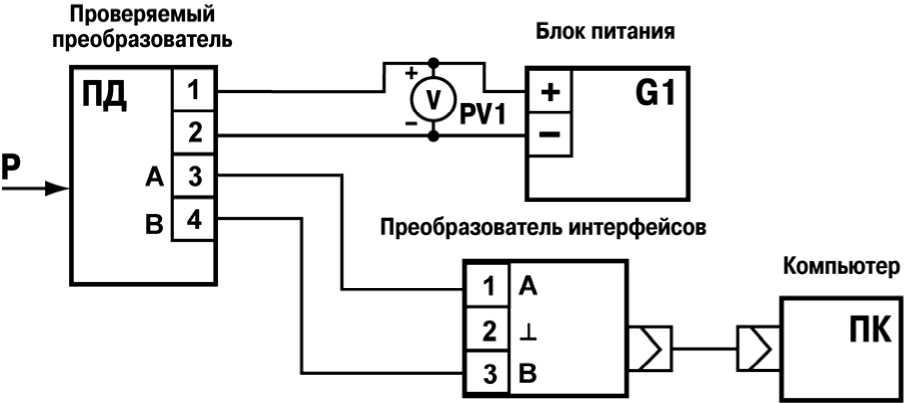

• 2 При поверке преобразователей с интерфейсом RS-485 к выходу подключают преобразователь интерфейсов, соединенный с компьютером. Считывание информации с цифрового выхода преобразователя выполняется при помощи программного обеспечения, установленного на компьютере.

• 3 При определении основной погрешности преобразователя показания его встроенного цифрового индикатора не учитываются.

• 4 Поверка преобразователей с несколькими выходными сигналами, соответствующими одной и той же входной измеряемой величине, производится по одному из этих сигналов (аналоговому или цифровому), если иное не предусмотрено технической документацией на поверяемый преобразователь.

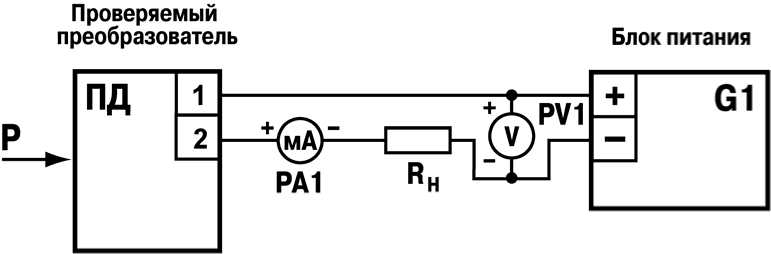

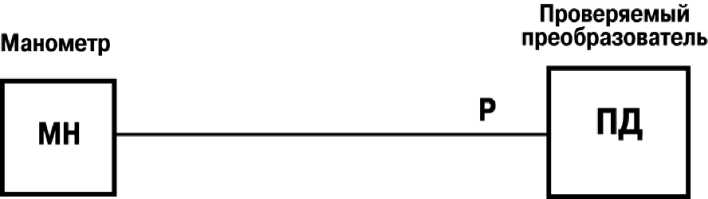

• 6.3.2 Схемы включения преобразователей для измерения выходного сигнала при проведении поверки приведены в Приложении.

• 6.3.3 Расчетные значения выходного сигнала поверяемого преобразователя для заданного номинального значения входной измеряемой величины определяют следующим образом:

• 1) для преобразователей c линейно возрастающей зависимостью выходного сигнала постоянного тока от входной измеряемой величины по формуле

i = i ₊ £b—p _ p )

¹ расч ^J H ' p _ p V H h

B H

где 1_расч - расчетное значение выходного сигнала постоянного тока (мА);

I_H, 1_В - соответственно нижнее и верхнее предельные значения выходного сигнала преобразователя (I_H=4 мА, 1_В=20 мА);

p - действительное значение входной измеряемой величины (для преобразователей давления-разрежения значение в области разрежения подставляется в формулу со знаком минус), (кПа, МПа);

Р_В - ВПИ (или диапазон измерений) поверяемого преобразователя (кПа, МПа);

Р_н - нижний предел измерений для всех преобразователей, кроме преобразователей давления-разрежения, для которых это значение численно равно ВПИ в области разрежения Р_В— и в формулу подставляется со знаком минус (кПа, МПа).

Для стандартных условий нижний предел измерений всех поверяемых преобразователей избыточного давления, абсолютного давления, разрежения, разности давлений и преобразователей давления-разрежения равен нулю.

• 2) для преобразователей с линейно убывающей зависимостью выходного сигнала постоянного тока от входной измеряемой величины по формуле

расч = IB _ _P^L__P^Р _ Рн )                        (2)

^pB ^{_ Р}н

где 1_расч - расчетное значение выходного сигнала постоянного тока (мА);

Р - действительное значение входной измеряемой величины - разность давлений (перепад давления) для преобразователей разности давлений, предназначенных для измерения расхода рабочей среды (кПа, МПа);

РВ - ВПИ или диапазон измерений поверяемого преобразователя разности давлений (кПа, МПа);

Рн - нижний предел измерений для всех преобразователей, кроме преобразователей давления-разрежения, для которых это значение численно равно ВПИ в области разрежения РВ(-) и в формулу подставляется со знаком минус (кПа, МПа);

I_H, I_B - соответственно нижнее и верхнее предельные значения выходного сигнала преобразователя (I_H=4 мА, I_B=20 мА).

• 3) для преобразователей с выходным сигналом постоянного тока и функцией преобразования входной измеряемой величины по закону квадратного корня по формуле

_Р

¹ расч = ^IH ^{+ (} В _ ¹Н к Р~ ’

V ^РВ

где 1_расч, I_H, I_B, Р, Р_В - обозначения те же, что и в формуле (2).

Если по технической документации на поверяемый преобразователь на ограниченном начальном участке характеристики допускается линейная зависимость, то расчетные значения выходного сигнала на этом участке определяют по формуле

где 1_расч, I_H, 1_В, Р, Р_В - обозначения те же, что и в формуле (2);

К - коэффициент определяющий зону линейного участка характеристики, установленный в технической документации на поверяемый датчик (обычно находится в интервале значений 0,02 < К < 0,09);

Р < К- Рв.

• 4) для преобразователей с выходным информационным сигналом в цифровом формате, в зависимости от характеристики преобразования:

- с линейно возрастающей функцией преобразования по формуле

N - N

N„ = Nн +      N - Рн )

ВН

где N_pac4 - расчетное значение выходного сигнала в цифровом формате;

N_B, N_H - соответственно верхнее и нижнее предельные значения выходного информационного сигнала преобразователя в цифровом формате;

Р, РВ , РН - обозначения те же, что и в формуле (1);

- с линейно убывающей функцией преобразования по формуле

где все обозначения те же, что и в формуле (5);

- с функцией преобразования по закону квадратного корня по формуле

Nрасч = Nн +(N_B - Nh     ,

} ^Рв

где все обозначения те же, что и в формуле (5).

Если на ограниченном начальном участке этой характеристики допускается линейная зависимость, то расчетные значения выходного сигнала на этом участке определяют по формуле

Npc₍ ,ин) = Nh - ^K Nb - Nh ),                (8)

^{K         Р}в

где К - коэффициент определяющий зону линейного участка характеристики, установленный в технической документации на поверяемый датчик из интервала значений 0,02 < К < 0,09; все остальные обозначения те же, что и в формуле (5).

• 6.3.4 Поверку преобразователей с программным обеспечением выбора функции преобразования входной измеряемой величины в соответствии с одним из видов, производят при программной установке линейно возрастающей зависимости выходного сигнала (1) или (5), если иное не предусмотрено технической документацией на датчик.

После выполнения поверки датчик может быть перепрограммирован в соответствии с требуемой функцией преобразования входной измеряемой величины.

Перед определением основной погрешности, при необходимости, корректируют значения выходного сигнала, соответствующие нижнему и верхнему предельным значениям измеряемой величины. Эту корректировку выполняют после подачи и сброса измеряемой величины, значения которой устанавливают:

• - для преобразователей давления-разрежения - в пределах от 50 до 100 % от ВПИ в области избыточного давления;

• - для преобразователей абсолютного давления c ВПИ до 0,25 МПа включительно - в пределах от атмосферного давления от 80 до 100 % ВПИ;

• - для остальных преобразователей - в пределах от 80 до 100 % ВПИ.

При периодической поверке и в случае ее совмещения с операцией проверки герметичности преобразователя корректировку значений выходного сигнала выполняют после выдержки преобразователя при давлении (разрежении) в соответствии с условиями п.п. 5.5.1, 5.5.2.

Установку выходного сигнала выполняют с максимальной точностью, обеспечиваемой устройством корректора преобразователя и разрешающей способностью эталонных СИ. Погрешность установки «нуля» (без учета погрешности эталонных СИ) не должна превышать 0,3 предела допускаемой основной погрешности поверяемого преобразователя, если иное не указано в технической документации.

Значение выходного сигнала, соответствующее нижнему предельному значению измеряемой величины, рассчитывают по одной из формул (1), (2), (3), (5), (6), (7), полагая Р=0 для преобразователей давления-разрежения и преобразователей разности давлений, для остальных преобразователей, - полагая Р=Р_Н (для стандартных условий Рн=0).

• 6.3.5 Основную погрешность определяют при пяти - шести значениях измеряемой величины, достаточно равномерно распределенных в диапазоне измерений, в том числе при значениях измеряемой величины, соответствующих нижнему и верхнему предельным значениям выходного сигнала.

Основную погрешность определяют при значении измеряемой величины, полученном при приближении к нему как со стороны меньших значений (при прямом ходе), так и со стороны больших значений (при обратном ходе).

Перед поверкой при обратном ходе датчик выдерживают в течение 1 мин при верхнем предельном значении измеряемой величины, которому соответствует предельное значение выходного сигнала. Датчики давления-разрежения допускается выдерживать только при ВПИ в области избыточного давления.

При периодической поверке основную погрешность определяют в два цикла: до корректировки диапазона изменения выходного сигнала и после корректировки диапазона.

При поверке преобразователей с ВПИ в области разрежения, равном 100 кПа допускается устанавливать максимальное значение разрежения в пределах 0,90-0,95 от атмосферного давления Р_атм, если Р_атм < 100 кПа. Расчетное значение выходного сигнала при установленном значении разрежения определяют по формулам (4) или (9).

При поверке преобразователей абсолютного давления с ВПИ 0,25 МПа и выше (но не менее 0,1 МПа) основную погрешность определяют по методике, изложенной в п. 6.3.6.

• 6.3.6 Определение основной погрешности преобразователей абсолютного давления с ВПИ 0,25 МПа (допускается 0,1 МПа) и выше проводят с использованием эталонных СИ разрежения и избыточного давления (например, МВП-2,5; «Воздух-0,4В»; «Воздух-6,3»; МП-6; МП-60 и др.).

В этом случае поверку преобразователя выполняют при подаче избыточного давления и разрежения, расчетные значения которых определяют с учетом действительного значения атмосферного давления в помещении, где проводят поверку.

Расчетные значения выходного сигнала преобразователя с линейно возрастающей функцией преобразования определяют по формулам:

- для преобразователей с токовым выходным сигналом

- для преобразователей с выходным сигналом в цифровом формате

N^ = Nh + (N, -Nh f""^{+ P}±'                  (10)

^PB(a)

где I_pac4, I_h, I_b, N_pac4, N_h, N_b - обозначения те же что в формулах (1) и (5);

Ратм - атмосферное давление в помещении, где проводят поверку (МПа);

Р_В(_а) - ВПИ преобразователя абсолютного давления (МПа);

Р(+) - избыточное давление, подаваемое в датчик (МПа);

Р(-) - разрежение, создаваемое в датчике (подставляют в формулы (9) и (10) со знаком минус), (МПа).

Расчетные значения избыточного давления и разрежения вычисляют по формулам: где Ратм - атмосферное давление в помещении, где проводят поверку (МПа);

Ра - номинальное значение абсолютного давления (МПа).

Вблизи нуля абсолютного давления датчик поверяют, создавая на его входе разрежение

Рв(-) = (0,90^0,95)-Ратм ,

при котором расчетное значение выходного сигнала определяют по формулам:

• - для преобразователей с токовым выходным сигналом

P - P

Ipac, = Ih + (в - !„)        ^к-' -100;

^Рв ( a )

• - для преобразователей с выходным сигналом в цифровом формате

P - P _-

N_r„, = Nh +(N, -Nh ) ~      -100,

^PB(a)

где все обозначения те же, что и в формулах (9) и (10).

Расчетные значения выходного сигнала при атмосферном давлении на входе преобразователя определяют по формуле

P

Ipac, = Ih + (Ib - Ih )     ,                                 (16)

^PB(a)

где все обозначения те же, что и в формуле (9).

Максимальное значение избыточного давления РВ(+), при котором расчетное значение выходного сигнала 1_расч=1_В, определяют по формуле

^РВ(+)  ^PB(a)  Рщпм-

Примечание - При поверке датчиков с ВПИ Рв(а) > 2,5 МПа в формулы допускается подставлять значение Р_атм = 0,1 МПа, если атмосферное давление находится в пределах 0,0930,102 МПа.

• 6.3.7 Основную приведенную погрешность вычисляют по формулам, зависящим от выбранного способа поверки (п. 6.3.1).

При поверке преобразователей по способу 1 используются формулы где 8 - основная приведенная погрешность (%);

B

-IH

N-N

расч

I - значение выходного сигнала постоянного тока, полученное экспериментально при номинальном значении измеряемой величины (мА);

N - значение выходного сигнала преобразователя в цифровом формате, полученное экспериментально при номинальном значении измеряемой величины;

1расч, 1н, 1в, Npac4, Nh, N - то же что в формулах (1) и (5).

При поверке преобразователей по способу 2 используется формула

P - P

8 =----— ^100, (20)

^Pm

где 8 - основная приведенная погрешность (%);

P - значение входной измеряемой величины   (давления),   полученное

экспериментально при номинальном значении выходного сигнала (кПа, МПа);

Р_ном - номинальное значение измеряемой величины при номинальном значении выходного сигнала (кПа, МПа);

PB - сумма абсолютных значений ВПИ преобразователей давления-разрежения (PB = PB(+) + |PB(-)|), для остальных преобразователей - ВПИ (кПа, МПа).

Примечания

• 1 Вычисления 8 выполняют с точностью до второго знака после запятой.

• 2 Допускается вместо вычислений по экспериментальным данным значений основной погрешности 8 контролировать ее соответствие предельно допускаемым значениям.

Преобразователь считают годным к эксплуатации, если рассчитанная основная приведенная погрешность в каждой точке измерения не превышает предела основной погрешности, указанной в технической документации.

• 6.4 Определение вариации выходного сигнала

• 6.4.1 Вариацию выходного сигнала определяют при каждом поверяемом значении измеряемой величины, кроме значений, соответствующих нижнему и верхнему пределам измерений, по данным, полученным экспериментально при определении основной погрешности.

• 6.4.2 Вариацию выходного сигнала вычисляют по формулам, зависящим от выбранного способа поверки (п. 6.3.1).

При поверке преобразователей по способу 1 используются формулы

v=к ^п_Р ¹   .loo,                                 (21)

¹ норм

N - n I

• V =__>?----.100,                              (22)

Nhopm

где V - вариация выходного сигнала (%);

1_пр, 1_обр - значения выходного сигнала постоянного тока при одном и том же номинальном значении входной измеряемой величины, полученные при прямом и обратном ходе, соответственно (мА);

N_np, N_o6p - значения выходного сигнала преобразователя в цифровом формате при одном и том же номинальном значении входной измеряемой величины, полученные при прямом и обратном ходе, соответственно;

1_норм, N_HopM - нормирующее значение, равное разности между верхним и нижним предельными значениями выходного сигнала преобразователя (мА).

При поверке преобразователей по способу 2 используется формула

\р _- Р I

• V = |_ПР----05d ._1(Ю1                                    (23)

^РВ

где V - вариация выходного сигнала (%);

Р_пр, Р_обр - значения входной измеряемой величины (давления), полученные экспериментально при прямом и обратном ходе и при одном и том же номинальном значении выходного сигнала (кПа, МПа);

Р_В - ВПИ (или диапазон измерений) поверяемого преобразователя (кПа, МПа).

Примечания

• 1 Допускается вместо вычислений по экспериментальным данным значений вариации контролировать их соответствие предельно допускаемым значениям.

• 2 Вариацию выходного сигнала преобразователей не определяют, если предел ее допускаемого значения не превышает 0,5 предела допускаемой основной погрешности.

6.4.3 Преобразователь считают годным к эксплуатации, если рассчитанная вариация в каждой точке измерения не превышает значения, указанного в технической документации.

7.1 Положительные результаты поверки оформляют в соответствии с ПР 50.2.006 и удостоверяют оттиском поверительного клейма в соответствии с ПР 50.2.007 в одном из сопроводительных документов изделия (паспорт, свидетельство, РЭ или др.).

• 7.2 На преобразователи, не удовлетворяющие требованиям настоящей рекомендации, выдают извещение о непригодности в соответствии с ПР 50.2.006 и с указанием причин. Поверительное клеймо гасят. Датчики к дальнейшей эксплуатации не допускают.

• 1) ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими

аналоговыми выходными сигналами ГСП. Общие технические условия.

• 2) ПР 50.2.006-94. ГСИ. Порядок проведения поверки средств измерений. Правила по

метрологии.

• 3) ПР 50.2.007-2001. ГСИ. Поверительные клейма. Правила по метрологии.

• 4) МИ 2246-93. ГСИ. Погрешности измерений. Обозначения.

• 5) МИ 1997-89. Методика поверки. Преобразователи давления измерительные.

• 6) МИ 4212-2006. Методика поверки. Датчики давления МЕТРАН-150.

Приложение А

(обязательное)

Примечание - На всех схемах используются следующие обозначения:

P - входная измеряемая величина (примеры подключения к датчику эталонных средств измерений входной величины и задатчиков давления приведены на схемах 4-6);

ПД - преобразователь давления измерительный;

G1 - источник постоянного напряжения, например, Б5-49;

R_H - нагрузочное сопротивление, например, магазин сопротивлений (значение сопротивления в соответствии с условиями поверки по п. 4.1);

РА1 - миллиамперметр, например, В7-54/3; PV1 - вольтметр, например, В7-40.

Схема А.1 (электрическая) - Включение преобразователя давления с аналоговым выходным сигналом постоянного тока 4-20 мА (при измерении выходного сигнала миллиамперметром)

Схема А.2 (электрическая) - Включение преобразователя давления с аналоговым выходным сигналом постоянного тока 4-20 мА и цифровым выходным сигналом на базе протокола HART (при считывании информации по цифровому каналу и миллиамперметру), НМ - HART-модем

Схема А.3 (электрическая) - Включение преобразователя давления с цифровым выходным сигналом, передаваемым по интерфейсу RS-485, преобразователь интерфейсов - АС3-М

Схема А.4 (пневматическая) - Подключение для поверки преобразователя избыточного давления и разности давлений, СИ - эталонное средство для измерения давления или разрежения (см. таблицу 2); Кл1, Кл2 - клапаны запорные (краны-натекатели); КМ - компрессор

Схема А. 5 (пневматическая) - подключение для поверки преобразователя абсолютного давления и разрежения, Кл1-Кл5 - клапаны запорные (краны-натекатели); КМ - компрессор (задатчик давления, см. таблицу 2); Н - насос вакуумный (например, задатчик вакуумметрического давления «Воздух-0,4В»);

СИ - эталонное средство для измерения давления

Схема А.6 (гидравлическая) - подключение для поверки преобразователя избыточного давления и разности давлений при использовании грузопоршневого манометра, МН -грузопоршневой манометр (например, МП-2,5, МП-6, МП-60, МП-600, МП-2500)

23
