Методика поверки «ГСИ. Деселерометры электронные переносные ДЭП-5А» (МП 253-003-2018)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»

ФГУП «ВНИИМ им. Д. И. Менделеева»

. о директора

Государственная система обеспечения единства измерений

ДЕСЕЛЕРОМЕТРЫ ЭЛЕКТРОННЫЕ ПЕРЕНОСНЫЕ ДЭП-5А

Методика поверки

МП 253-003-2018

Руководитель НИО

А. А. Янковский

Заместитель руководителя НИО

Д. Б. Пухов

г. Санкт-Петербург

2018 г.

ВВЕДЕНИЕ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1 Внешний осмотр

  • 5.2 Проверка комплектности и маркировки

  • 5.3 Подтверждение соответствия программного обеспечения

  • 5.4 Определение приведённой  погрешности  измерений линейного

ускорения

• 5.5 Определение абсолютной погрешности измерений коэффициента

сцепления

• 5.6 Проверка диапазона измерений линейных ускорений

• 5.7 Проверка диапазона измерений коэффициента сцепления

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (РЕКОМЕНДУЕМОЕ)

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

ВВЕДЕНИЕ

• 1.1  Настоящая методика поверки распространяется на деселерометры электронные переносные ДЭП-5А (далее по тексту - деселерометры), изготовленные ООО «ТехноАвиаПарк» и устанавливает объём и порядок проведения их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1.2 Перед началом работы необходимо ознакомиться с настоящей методикой поверки, эксплуатационной документацией на деселерометры, средства измерений и оборудования, используемые при проведении поверки.

• 1.3 При положительном результате поверки рекомендуется оформлять протокол в соответствии с ПРИЛОЖЕНИЕМ А.

• 1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции при проведении поверки

• 1.2 При получении отрицательного результата при выполнении любой из операций поверки, приведённой в таблице 1, деселерометр бракуется и на него оформляется извещение о непригодности.

• 2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства измерений и эталоны, указанные в таблице 2.

Таблица 2 - Перечень средств измерений

Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик поверяемого деселерометра с требуемой точностью, со свидетельствами о поверке с неистекшим сроком действия.

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 3.1 При поверке должны соблюдаться правила безопасности в соответствии с указаниями руководства по эксплуатации (РЭ) и эксплуатационных документов применяемых средств поверки.

• 3.2 К поверке допускаются лица, изучившие эксплуатационную документацию на деселерометр и прошедшие инструктаж по технике безопасности.

• 4 УСЛОВИЯ ПОВЕРКИ

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                       20±5

• - относительная влажность воздуха, %, не более                 90

• 4.2 При подготовке к поверке, средства поверки и вспомогательное оборудование должны быть подготовлены в соответствии с указаниями эксплуатационной документации.

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

• 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено отсутствие механических повреждений на корпусах выносного акселерометра и блока регистрации и обработки деселерометра.

• 5.2 Проверка комплектности и маркировки

При проверке комплектности должно быть установлено её соответствие перечню, приведённому в эксплуатационной документации на деселерометр.

При проверке маркировки должно быть установлено:

• - наличие информационной таблички на корпусе деселерометра;

• - наличие целостности пломб.

Результаты поверки по пунктам 5.1 и 5.2 считаются положительными, если выполнены все их требования.

• 5.3 Подтверждение соответствия программного обеспечения

• 5.3.1 Включить деселерометр. После включения на дисплее блока обработки и регистрации отобразится информация о деселерометре:

• - наименование прибора;

• - номер версии встроенного программного обеспечения (ПО) блока обработки и регистрации.

• 5.3.2 Сличить идентификационные данные ПО с данными, приведёнными в

таблице 3.

Таблица 3 - Идентификационные данные ПО

Деселерометр считается прошедшим поверку по пункту 5.3, если идентификационные признаки ПО соответствуют требованиям, приведённым в таблице 3.

• 5.4 Определение приведённой погрешности измерений линейного ускорения

• 5.4.1   Закрепить выносной акселерометр (из состава поверяемого деселерометра) на установочной площадке эталона. При этом одна из измерительных осей выносного акселерометра должна быть параллельна плоскости наклона установочной площадки.

• 5.4.2 Подготовить к работе эталон. Установочная площадка при этом должна находиться в горизонтальном положении.

• 5.4.3 Включить деселерометр и подготовить его к работе в соответствии с пунктом 2.3.1 РЭ. Дождаться устойчивой работы GPS приёмника. После этого в главном меню диалогового окна ПО открыть вкладку «ИЗМЕРЕНИЕ». В открывшемся окне «НАСТРОЙКА ИЗМЕРЕНИЯ» в строке «УСТАНОВКА ДАТЧИКА» будет активирована вкладка «УСТАНОВИТЬ». Нажать кнопку «ВВОД». (Рисунок 1).

  ИЙСТРОЙКИ ИЗМЕРЕНИЯ
  ЕСТЙЕОЕКЙ ЯЙТЧИЕЙ	|иСТЙНОВН1
  РЕЖЕМ ИЗМЕРЕНИЯ	У Ч П С Т О к
  ЯЕТЕКТИРОВЙИИЕ ТОРМОЖЕНИЯ	йвтоМПт
  ЙВТОНОБНЯЬ	ВЫВРЙТЬ
  ОЯЕРЙТОР	ВЫВРЙТЬ
  вян	ВЫВРЛТЬ
  ЖНАЧЕИИЯ КС	МЗМЕРЯННЬ

Рисунок 1 - Вид диалогового окна ПО «НАСТРОЙКА ИЗМЕРЕНИЯ»

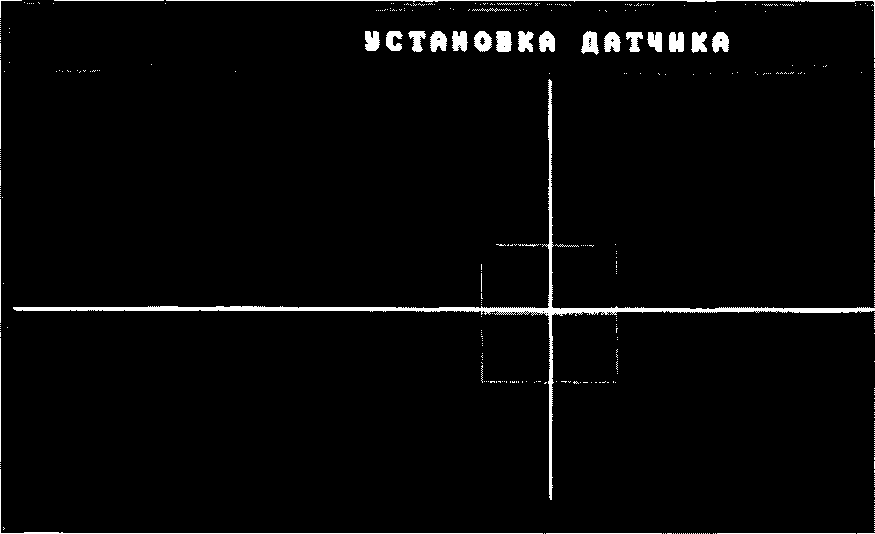

• 5.4.4 Изменяя наклон установочной площадки установить выносной акселерометр так, чтобы его измерительные оси совпали с перекрестием в центре квадрата. При этом активируется вкладка диалогового окна ПО «УСТАНОВИТЬ» (Рисунок 2). Нажать кнопку «ВВОД».



Рисунок 2 - Вид диалогового окна ПО «УСТАНОВКА ДАТЧИКА»

• 5.4.5 Повернуть установочную площадку на угол 90°, при этом измерительная ось акселерометра будет направлена вертикально в верх.

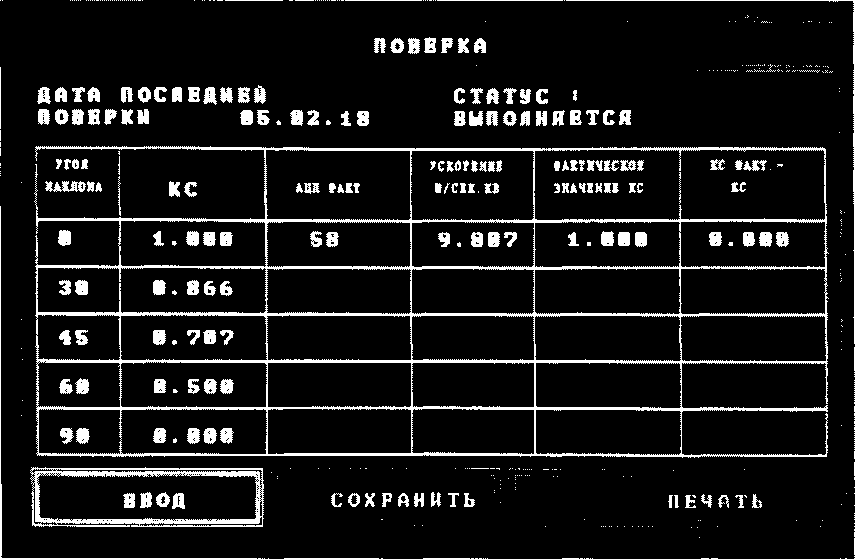

• 5.4.6 С помощью навигационных кнопок и кнопки ВВОД из главном меню диалогового окна ПО перейти к вкладкам «НАСТРОЙКИ» - «СИСТЕМА» -«ПОВЕРКА». В открывшемся окне «ВИРТУАЛЬНАЯ КЛАВИАТУРА» ввести пароль «2236» и активировать окно «ВВОД», после чего откроется страница диалогового окна ПО «ПОВЕРКА» (Рисунок 3).

Рисунок 3 - Вид диалогового окна ПО «ПОВЕРКА»

5.4.7 Нажать кнопку «ВВОД» и провести измерение начального значения ускорения а_задд,. Полученный результат занести в таблицу 4.

Таблица 4 - Результаты измерений

• 5.4.8 Задать угол наклона установочной площадки при котором а_задд, =8,493 м/с² и снять показания деселерометра. Результат измерений занести в таблицу 4.

• 5.4.9 Выполнить операции пунктов 5.4.7 - 5.4.8 для всех значений ускорений а_задд>, приведённых в таблице 4.

• 5.4.10 По данным таблицы 4 для каждого заданного значения ускорения определить приведённую погрешность измерений линейного ускорения (Л/,) по

  формуле:

  v     (аизмд   азадд) л пп бу; =                ■ 1UO 9

Результаты расчёта занести в таблицу 4.

5.4.11 Из всех значений 8у₁ определить наибольшую приведённую погрешность измерений линейного ускорения из условия:

бу = max|6Yi|

Деселерометр считается прошедшим поверку по пункту 5.4, если приведённая погрешность измерений линейного ускорения не более 1,0%.

• 5.5 Определение абсолютной погрешности измерений коэффициента сцепления

• 5.5.1 По данным таблицы 4 для каждого заданного значения ускорения рассчитать значение коэффициента сцепления (Кзадд) по формуле:

„    _ ^азадд

^Кзадд — д

где д- местное значение ускорения свободного падения (д=9,807 м/с²). Результаты расчётов занести в таблицу 4.

• 5.5.2 По данным таблицы 4 для каждого заданного значения ускорения рассчитать абсолютную погрешность измерений коэффициента сцепления (ЛА?,) по формуле:

AKj — К_изм i — К_задД                                  .

Результаты расчёта занести в таблицу 4.

• 5.5.3 За погрешность измерений коэффициента сцепления принять максимальное значение ДК^:

ДК = |max(AKj) | ЛА? = тах(ЛА?,)

Деселерометр считается прошедшим поверку по пункту 5.5, если абсолютная погрешность измерений коэффициента сцепления не более 0,01.

• 5.6 Проверка диапазона измерений линейных ускорений

При выполнении требований пункта 5.4 настоящей методики поверки за рабочий диапазон измерений линейных ускорений принять диапазон от 0 до 9,81 м/с².

Деселерометр считается прошедшим поверку по пункту 5.6 настоящей методики поверки, если диапазон измерений линейных ускорений составляет от 0 до 9,81 м/с².

• 5.7 Проверка диапазона измерений коэффициента сцепления

При выполнении требований пункта 5.5 настоящей методики поверки за рабочий диапазон измерений коэффициента сцепления принять диапазон от 0 до 1,0.

Деселерометр считается прошедшим поверку по пункту 5.7 настоящей методики поверки, если диапазон измерений коэффициента сцепления составляет от 0 до 1,0.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 6.1 При положительных результатах поверки, проведённой в соответствии с настоящей методикой, оформляется протокол поверки и выдаётся Свидетельство о поверке. Знак поверки наносится на панель управления блока обработки и регистрации.

• 6.2 При отрицательных результатах поверки деселерометр к применению не допускается и на него оформляется извещение о непригодности.

ПРИЛОЖЕНИЕ А (РЕКОМЕНДУЕМОЕ)

Протокол первичной/периодической поверки деселерометров ДЭП-5А

Обозначение - ДЭП-5А -   , зав.№.................................................

Владелец:...........................................................................

Условия поверки:

Температура окружающего воздуха..............°C.

Относительная влажность воздуха...............%.

Результаты поверки:

• 1 Внешний осмотр:..............................................................................

• 2 Проверка комплектности и маркировки.................................................

• 3 Подтверждение соответствия программного обеспечения.......................

4. Таблица 1 - Результаты измерений¹)

¹⁾ - допускается использовать результаты измерений со встроенного принтера

Д<7 =

Д£ =

5 Заключение: деселерометр............................для эксплуатации

годен / не годен

Дата поверки «......».........................20.....г.

Поверитель............................ .........................................

Подпись              Расшифровка подписи

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
