Методика поверки «Системы измерений длительности соединений СИДС Платформа РТУ» (МП 425760-001-58186363-2018)

УТВЕРЖДАЮ

Директор Испытательного центра

и метрологии

С.М. Трухин

2018 г.

СОГЛАСОВАНО Генеральный директор ООО «САТЕЛ ПрО»

СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ

СИДС «Платформа РТУ»

Методика поверки

МП 425 760-001-581863 63-2018

СОДЕРЖАНИЕ

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к проведению поверки

• 7 Проведение поверки

7. / Опробование

• 7.2 Определение метрологических характеристик

• 8 Обработка результатов измерений

8 Оформление результатов поверки

ПРИЛОЖЕНИЕ А (справочное) Формирователь телефонных соединений Призма-М

AI Общие сведения

А. 2 Математическая модель процесса испытании

А.З Определение отказа ИИК

А. 4 Вероятности ошибок и исход испытании С ИДС.

• I ПРИЛОЖЕНИЕ Б (справочное) Таблицы результатов поверки......

ПРИЛОЖЕНИЕ В (справочное) Описание формата файла подробного учета тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертной поверки систем измерений длительности соединений СИДС «Платформа РТУ» (далее по тексту - СИДС).

СИДС является виртуальной (функциональной) системой измерений и входит в состав оборудования с измерительными функциями - программно-аппаратного комплекса «Платформа М У», версии ПО:1. и 2., (далее КАТС «Платформа РТУ») производства ООО «САТЕЛ ПрО». Москва, предназначенного для применения на сети связи общего пользования в качестве комбинированной станции в составе узла связи сети местной телефонной связи и узла связи сети фиксированной зоновой телефонной связи, с технологиями коммутации каналов и пакетов информации.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСП Документы на ме тодики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав вышеназванного оборудования.

Цель поверки - определение действительных значений метрологических характеристик ; IX) СИДС? и предоставление документа о возможности ее эксплуатации.

Поверку СИДС осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Госстандарта на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

а б л и ц а 1.

2 Средства поверки

• 2.1 При проведении поверки должны применяться рабочие эталоны, указанные в таблице 2.

а б л и ц а 2

При меча н и я

I. Допускается использование других эталонных средств измерений с необходимыми метрологическими характеристиками, указанными в таблице 2.

• 2 Эталонные средства измерений должны быть исправны, поверены и иметь свидетельство (отметку в паспорте) о поверке или клеймо.

• 3 В приложении А приведены характеристики прибора ПРИЗМА-М и математический аппа-рат, положенный в основу обработки результатов поверки (испытаний).

3 Требования к квалификации поверителей

ЗЭК проведению поверки допускаются лица:

• - аттестованные в качестве поверителей радиотехнических СИ времени и частоты;

• - изучившие эксплуатационную документацию СИДС и рабочих эталонов;

• - имеющие навык работы на персональном компьютере (ПК) в операционной среде WINDOWS и имеющие знания в области IP-технологий;

• -  имеющие квалификационную группу по технике безопасности не ниже III.

4 Требования безопасности

• 4.1 Корпус ПК должен быть заземлен.

• 4.2 Рабочее место должно иметь соответствующее освещение.

• 4.3 При проведении поверки запрещается:

• - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

• - производить работы по подключению соединительных кабелей при включенном пита-Призма и ПК.

5 Условия поверки

- атмосферное давление, кПа (мм рт.ст.)                      84,0 - 105,7 (630 - 800).

6 Подготовка к проведению поверки

• 6.1 Перед проведением поверки необходимо провести следующие подготовительные

.юоты:

• - проверить (экран монитора PC) версию программного обеспечения (она должна быть 1.0 i.iii выше);

• - проверить срок действия свидетельства о поверке прибора Призма-М;

• - разместить на рабочем столе персональный компьютер (PC), прибор Призма-М и принтер;

• - установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;

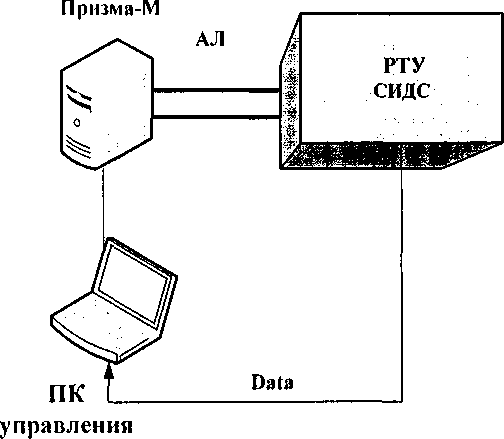

• - собрать схему измерений в соответствии с рисунком 1 и руководством по эксплуатации на прибор Призма-М;

• - ПК должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP;

• - откорректировать часы ПК прибора Призма-М по часам поверяемого оборудования;

• - подключить абонентов АА и АО Призма-М по аналоговым абонентским линиям, с образованием до 8-ми каналов связи АА - АО, рисунок 1 к поверяемому оборудованию.



Рисунок -1

7 Проведение поверки

• 7.1 Опробование

Опробование производят по схеме в соответствии с рисунком 1.

• 7.1.1 Выполнить подготовительные операции:

• - включить питание PC и прибора Призма-М;

• - осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ", дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его • казаниям;

• - после окончания инсталляции на жестком диске PC будет создан каталог PRIZMA-M с программами для управления работой прибора Призма-М;

• - откорректировать машинное время PC по машинным часам поверяемого оборудования, допустимая погрешность ±2 с;

• - запустить программу prizma-m.exe из каталога PRIZMA-M в операционной среде /ENDOWS. После загрузки программы на экране монитора PC открывается основное окно

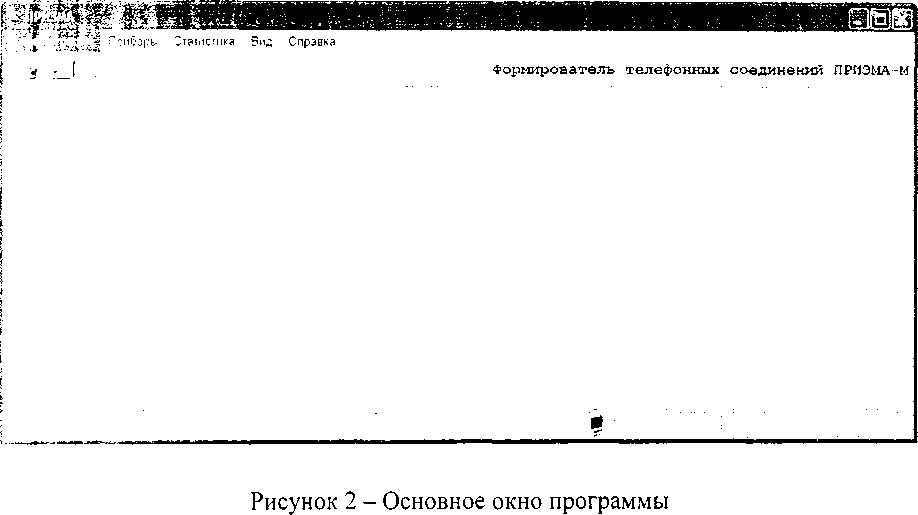

программы, в верхней части которого расположено главное меню, ниже - основные пиктограммы наименование прибора, рисунок 2.

Формирователь телефонных соединений ПРИЗМА-М

Выполнить подготовительные операции в соответствии с Руководством по эксплуатации 11РИЗМА-М. 4а2.770.070РЭ, раздел 2.4 Программное изделие ПРИЗМА-М 4a3.060.052:

- создать конфигурацию:

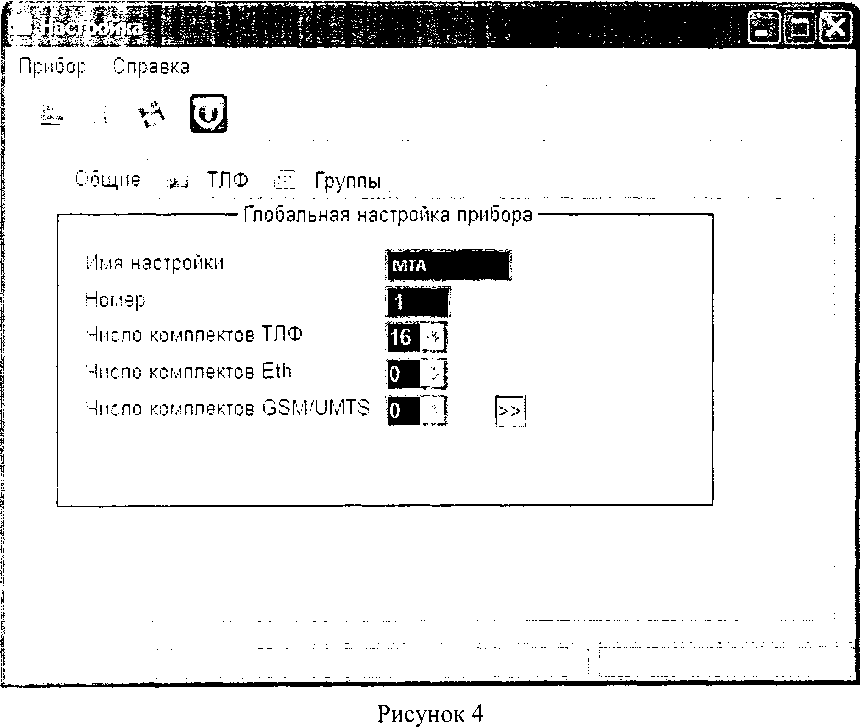

- в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации, пример созданной конфигурации показан на рисунке 3,

Конфигургция

^ceib(lnternet)|

T<pvP|':

Кен I? if-        Приборы Испытания Статистика Вид

Рисунок 3

- ввести собственные номера в окно (Прибор / ТЛФ), рисунок 5,

Общие su ТЛФ JO Группы

9 - 16

Собственные

номера

- назначить группу для режима ТЛФ, (Прибор / Группы), рисунок 6.

Прибор Справка

Общие ТЛФ Группы

Группы комплектов ТГ ^л

- •• -ГруппаИ

Комплект 1

Комплект 2

Комплект 3

Комплект 4

Комплект 6

Комплекте

Комплект 7

Комплект 8

Комплект 9

Комплект 10

v и—.

Рисунок 6

- сохранить настройку прибора в меню Прибор / Сохранить и закрыть окно Настройка прибора....

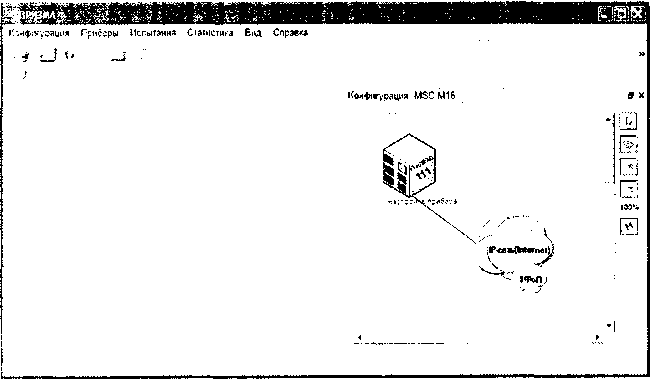

- подключить прибор к конфигурации (щелчок по кнопке + в окне Конфигурация), и сместить курсор в виде изображения прибора в окно Конфигурация, щелкнуть левой клавишей ы(ип и заполнить окно Свойства узла связи, нажать на кнопку Сохранить конфигурацию. рисунок 7.

Рисунок 7

• - настроить испытание, меню Испытание / Диспетчер испытаний / Добавить испыта-I.не. выбрать тип СИДС РТУ из группы СПС.

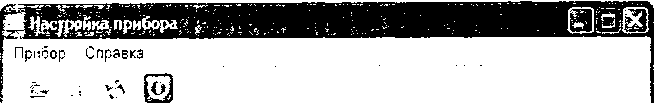

В окне Настройка прибора последовательно ввести данные в закладки Общие, ТЛФ:

• - в закладке ТЛФ заблокировать неиспользуемые порты и выбрать вид набора.

• - в бокс Файлы СИДС ввести произвольное имя, под которым будут сохранены результаты поверки СИДС (например, дата поверки без разделителей - rtu.txt) и ввести вероятность отказа СИДС, равную 10 промилле;

• - в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют п.1 таблицы 3 (в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап;

• - закрыть окно, сохранив произведённые настройки;

• - в главном меню проверить подключение прибора меню Приборы / Проверка подключения прибора и состояние прибора меню Испытание / Проверка состояния прибора.

• 7.1.2 Запуск программы опробования

В окне Диспетчер испытаний выделить испытание и щелкнуть по кнопке Запустить испытание,

• - процедуру опробования Призма-М выполняет автоматически по заранее заданной программе. Она формирует два цикла коротких телефонных соединений (20 с) одновременно по ,. 'сьмп абонентским линиям,

• - по завершении в окне программы появляется сообщение Работа завершена.

• 7.1.3 Процедура снятия учетной информации с поверяемого оборудования

После окончания процедуры опробования оператор должен снять учетную информацию на рабочем месте администратора:

• - для получения полной информации о звонках, необходимо убедиться, что активный файл закрыт и информация готова для отправки в АСР, после выполнения этих требований можно снять файл:

• - в приложении В приведено описание формата файла подробного учета;

• - с четная информация о длительности телефонных соединений передается и копируется в !з алог Prizma-M \ РТУ \ имя конфигурации \ дата испытаний в PC, управляющий прибором

: 'ризма-М. любым доступным для конкретной схемы поверки способом:

• - локальная сеть предприятия;

• - накопитель информации, подключаемый к USB порту;

• - E-mail;

• - CD-ROM

• 7.1.4 Копирование результатов опробования при помощи USB - накопителя

Поверитель должен скопировать полученный у оператора учетный файл на жесткий диск PC в каталог Prizma-M \ РТУ \ имя конфигурации \ дата испытаний.

• 7.1.5 Обработка результатов опробования (проверка работы конвертора):

• - выбрать в главном меню пункт Испытания \ Статистика СИДС. На экран выдается с гандартное окно выбора файла Статистика СИДС, в котором оператор должен выбрать файл, гл держащий информацию о результатах поверки СИДС, ‘

• - запускается программа расчета статистики СИДС, Призма-М автоматически обрабатывает результаты опробования по заложенной программе,

• - в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит ,.а:у проведения испытаний, имя файла и тип шаблона, а также пять вкладок: Текущие результаты, Итоговые результаты, Показания СИДС, Отказы СИДС, Доверительные интервалы,

При выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

• - при успешном результате опробования испытания продолжается;

• - при неуспешном результате, испытания прекращается до устранения неисправности.

• 7.2 Определение метрологических характеристик.

  • 7.2.1 Поверку СИДС проводят на репрезентативных выборках комплексным (сквозным) . годом, суть которого заключается в многократной подаче на вход испытываемого оборудования и: нала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС. с дальнейшей обработкой и оценкой метрологических характеристик (MX).

7,2.2 Для СИДС нормируются следующие MX:

• - CKO для суммарной, систематической и случайной составляющих погрешности;

• - 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности;

• 7.2.3 Определение метрологических характеристик производят по схеме рисунка 1.

• 7.2.4 Выполнить процедуру настройки поверки:

• - открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо : стп этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы;

• - в окне Параметры испытаний - ввести данные в соответствии с п.1 - 6 таблицы 3 Применить;

В результате должно быть 6 этапов с параметрами поверки, приведенными в таблицеЗ.

• 7.2.5 Процедура поверки

Процедуру поверки Призма-М выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в с эответствии с таблицей 3.

ТаблицаЗ

Примечания:

1. Точка I используется для проведения опробования;

• 2. *В случае невозможности установления длительности соединения, равной 3600 с. по причине особенностей программного обеспечения данного типа СИДС, установить максимально возможную длительность, указанную оператором связи;

• 3. Если в процессе поверки используется другое количество абонентских комплектов, необходимо рассчитать требуемое количество соединений по каждому комплекту, чтобы суммарное количество получилось равным рекомендуемому в данной таблице.

8 Обработка результатов измерений

• 8.1 Обработка результатов измерений по п. 7.1 и определение MX производится полностью автоматически в PC по соответствующей программе.

• 8.3 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.4 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.5 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

8 Оформление результатов поверки

• 9.1 Результаты поверки оформляют протоколом произвольной формы и свидетельством установленной формы в случае соответствия тестеров требованиям, указанным в технической документации.

• 9.2 Если СИДС по результатам поверки признан непригодным к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы и ее эксплуатация запрещается.

• 9.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным Приказом Минпромторга России № 1815 от 02.07.2015, зарегистрированным в Минюсте России, регистрационный № 38822 от 04.09.2015 г.

• 9.4 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки.

Формы таблиц приведены в приложении Б.

ПРИЛОЖЕНИЕ А

(справочное)

Формирователь телефонных соединений Призма-М

А1 Общие сведения

Формирователь телефонных соединений прибор Призма-М (далее прибор) представляет Moii программно-аппаратный комплекс, сопряженный с персональным компьютером (PC), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PRIZMA, функционирующего в операционной среде WINDOWS-9X/2000Pro/XP.

Требования к характеристикам, которым должен отвечать используемый PC:

• - процессор не ниже Pentium 2;

• - емкость ОЗУ не менее 128 Мбайт;

• - емкость ПДД не менее 10 Гбайт;

• - CD РОМ;

• - наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям, по Ethernet (протокол SIP), по ралио тракту СПС GSM, UMTS.

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

• - в интервале длительностей (1-3600) с, ± 0,25 с;

• - в интервале длительностей (3601-10800) с ± 0,5 с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85.

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС.

А.2 Математическая модель процесса испытаний

А2.1 Закон распределения случайной составляющей погрешности не является нормальным.

Действительно.

~ ^2 ~ ^1. (])

где:

£ - длительность телефонного соединения;

^1, ^2 - время начала и окончания телефонного соединения, соответственно.

/|         Г?

¹  и ~  являются равномерно распределенными случайными величинами и.

следовательно, их разность € имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности, выбросы, которые влекут к ’’отказу” в работе информационных измерительных каналов (ИИК), что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так. например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов "^р определяются в результате испытаний.

Отказ ИИК - выполнение неравенства (14).

А.2.2 Погрешности и ошибки СИДС в определении параметров ИИК

Для каждого контрольного вызова прибора Призма-М - рабочий эталон для метрологического обеспечения СИДС задает его длительность . Аналогичный показатель выдает СИДС-/^А.

Он является случайной величиной.

Вычисляется погрешность в определении :

. (2)

которая является случайной величиной.

О и ре д е л я ется систематическая составляющая погрешности

С = Е(дД (3) где Е(Д -£) - математическое ожидание случайной величины Д £.

Все встречающиеся в дальнейшем вероятностные характеристики СИДС - математические кидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе л!ы ганий измерениям с помощью соответствующих выборочных средних и дисперсий.

Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными. т е такими, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайной величины Д-^:

(4)

Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в роцессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе енытаний N телефонных соединений:

MX по п.7.1.2 необходимо определить дисперсию и СКО для суммарной которые совпадают, соответственно с дисперсией и СКО для случайной оставляющей погрешности (Д £-С) (оцениваемой величиной Д I - С):

О(Д0 = £(ДО² - (W)² (6)

Дисперсия оценивается с помощью выборочной дисперсии (т.е. квадрата выборочного КО):

⁼                                   (7)

Выборочная дисперсия для С, как следует из (5) равна:

а значит выборочное СКО для С равно:

Определим доверительный интервал для С, содержащий истинное значение этой величины вероятностью 0.95.

— О 9

Поскольку случайные величины C,S^,S^ сорсмы теории вероятностей можно считать распределенными нормально, можно пользоваться тапдартпыми формулами математической статистики.

95%-ый доверительный интервал для С задается формулой:

с„.= ^с ± '>⁹⁶^ (10)

Несмещенная оценка для DS| (выборочная дисперсия Х|) находится по формуле:

Тогда 95%-ный доверительный интервал для ос (СКО для С) задается формулой:

Интервал, в котором находится значение суммарной погрешности AI задается формулой;

где Д-с i - суммарная погрешность i-ro телефонного соединения.

А.З Определение отказа ИИК

Для данного телефонного соединения отказ (ошибка) в определении € означает выполне

ние неравенства:

(14)

•с Д_о г - предельно допустимая величина погрешности для -с , которая задается в ОТТ на СИДС.

А.4 Вероятности ошибок и исход испытаний СИДС

Обозначим:

р - вероятность ошибки СИДС в определении , т.е. вероятность выполнения неравенства

р - предельно допустимая величина р (принимается р₀ = 0,01).

Поверка для данного вида связи состоит в oc-достоверном (с заданной вероятностью а. принимаемой обычно равной 0.95) установлении одного из неравенств:

Р > Р₍,-     (¹6)

Выполнение (15) соответствует успешному, (16) - соответственно, неуспешному исходу испытаний.

А.5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество контрольных телефонных соединений при испытаниях,

п - количество отказов ИИК,

b = Ф'\а) - функция, обратная к стандартной нормальной функции распределения:

5_n(a) - корень уравнения:

которое решается методом Ньютона,

(19)

[хф ]х[ - наименьшее, соответственно, наибольшее целое число не меньшее, соответствен-

\ пс большее, чем х.

(% = 1п20 = 3, (22)

откуда из (20) и (21) находим, взяв р_о = 0,01, что

Мв(0)=|- = 3 00, (23)

ГО

что есть минимальное число телефонных соединений до успешного завершения испытаний.

Вышеприведенная процедура вытекает из способа построения оптимальных доверительных и • нарвалов для р по полученным в процессе испытаний значениям N и п.

Решение задачи (15). (16) эквивалентно проверке неравенств:

N|-|(n) < N < Np(n) (24)

Пока (24) выполняется, испытания продолжается и заканчивается, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход пены ганий.

Нижняя р„ и верхняя р_в 0,95 - достоверные границы для вероятности отказа р определяются 1 ) формулам:

(25)

Данная последовательная процедура является оптимальной (неулучшаемой) - имеет для заданного уровня достоверности а наименьшее возможное среднее время проведения испытаний.

Реализован встроенный аппарат сбора и обработки результатов испытаний СИДС.

ПРИЛОЖЕНИЕ Б (справочное) Таблицы результатов поверки

Т а б лица Б.2 - Доверительные интервалы по результатам поверки

Т а б л и ц а Б.З - Показания СИДС в процессе поверки

ПРИЛОЖЕНИЕ В

(справочное) Описание формата файла подробного учета тарифной информации

11аименование конвертора - РТУ

Файл подробного учета должен иметь определенную структуру, с тем, чтобы информация

.: пего могла быть корректно импортирована ПО прибора «Призма-М».

Файл подробного учета содержит информацию в виде текстовых строк переменой длины.

Минимальная длина строки - 22 символов. Каждому соединению в учетном файле соответствует одна строка. Каждая строка заканчивается символами возврата каретки и перевода строки (ODOA’H). Файл не имеет заголовка.

Поля информации разделены символом «пробел» (20). ПО прибора «Призма-М» импортирует четыре поля из каждой строки файла учета. Эти поля должны располагаться в определенном порядке среди прочих информационных полей:

Номер вызывающего абонента (смещение 0 байт);

Номер вызываемого абонента (смещение 6 байт);

Время начала разговора в формате ЧЧ:ММ:СС содержится (смещение 12 байт);

Дли гельность разговора (смещение 21 байт)

Отключение выше перечисленных полей или включение между ними посторонних полей .может привести к неправильному импорту данных учета тарифной информации.

Фрагмент учетного файла:

Пример записи - вызывающий абонент Призмы-М 1003 произвел соединение с номером 2;)() I в 16:56:08 длительностью 3 секунд. В учетном файле это соединение было зафиксировано гак: 15:56:08 1003  1003 2001  2001  15:56:05      15:56:08     3

Жирным шрифтом выделены поля в записи, используемые «Призмой-М».

18
