ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные прямоугольные с криволинейными днищами речных наливных судов, номинальной вместимостью от 200 до 210 м3
МЕТОДИКА ПОВЕРКИ
МП 0923-7-2018

Кондаков А.В.

Тел. (843) 272-62-75; 272-54-55

Казань 2018 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А.В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР» 26 июля 2018 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

рулетки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Библиография

Государственная система обеспечения единства измерений

Резервуары (танки) стальные прямоугольные с криволинейными днищами речных наливных судов, номинальной вместимостью от 200 до 210 м1 2 3 Методика поверки МП 0923-7-2018

  • 3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар (танк) прямоугольный речного наливного судна: Стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками), и криволинейным днищем, с индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором.

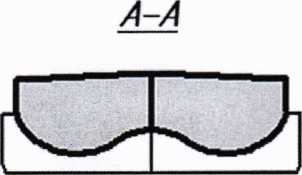

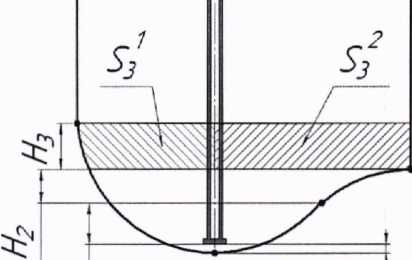

Днище представляет поверхность, образованную вогнутой и выпуклой цилиндрическими поверхностями (рисунок А. 1).

  • 3.2 поверка танка наливного судна (далее - танк): Совокупность операций, выполняемых организациями, аккредитованными на право поверки с целью определения вместимости и градуировки танка, составления и утверждения градуировочной таблицы, установления пригодности танка к применению.

  • 3.3 градуировочная таблица: Зависимость вместимости от уровня наполнения танка при нормированном значении температуры, равной 20 °C. Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

  • 3.4 градуировка танка : Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

  • 3.5 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

  • 3.6 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

  • 3.7 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

  • 3.8 посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.9 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.10 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.

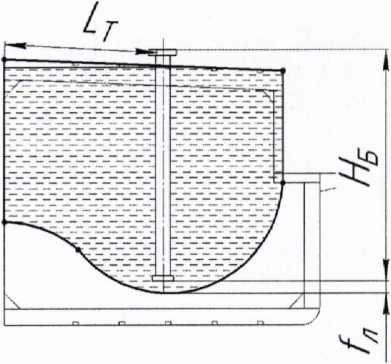

  • 3.11 базовая высота танка : Расстояние от точки касания дна измерительной трубы грузом рулетки до верхнего края измерительной трубы.

  • 3.12 уровень жидкости (высота наполнения) : Расстояние по вертикали между свободной поверхностью жидкости и точкой касания дна измерительной трубы грузом рулетки.

  • 3.13 рабочая зона: Пространство, ограниченное по высоте 2 м над уровнем площадки, на которой находятся места постоянного или непостоянного (временного) пребывания специалистов при поверке танка - по ГОСТ 12.1.005.

  • 3.14 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

    • 4.1 Поверку танка проводят геометрическим методом

      • 4.1.1 Вместимость танка определяют по результатам измерений длины, ширины и высоты стенки танка и параметров днища (рисунок А.2). При этом по поперечным переборкам измеряют только ширину поясов.

      • 4.1.2 При поверке танка со скошенной частью (рисунок А.З) вместимость его определяют суммированием вместимостей прямолинейной и скошенной частей танка по результатам измерений длины, ширины и высоты поясов и параметров днища, образованных в прямолинейной и скошенной частях танка.

      • 4.1.3 Измерения параметров проводят изнутри танка.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

    • 5.1 Требования к погрешности измерений параметров танка

5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Таблица!

Наименование параметра

Пределы допускаемой погрешности измерений параметра танка номинальной вместимостью, м3

200-210

Длина переборки, мм

±6,0

Ширина переборки, мм

±6,0

Высота переборки, мм

±6,0

Объем внутренних деталей, м3

± 0,020

  • 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений погрешность определения вместимости танков будет находиться в пределах ± 0,25 %.

  • 5.1.3 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

    • 5.2.1 При поверке танка применяют рабочие эталоны и вспомогательные средства поверки.

      • 5.2.1.1 Рулетку измерительную 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

      • 5.2.1.2 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; Юм.

      • 5.2.1.3 Нивелир по ГОСТ 10528 с двумя телескопическими рейками, длиной не менее 3000 мм, оборудованными круглыми уровнями, с приспособлениями, обеспечивающих позиционирование в вертикальной и горизонтальной плоскостях.

      • 5.2.1.4 Линейку измерительную металлическую с диапазоном измерений 0-1000 мм по ГОСТ 427.

      • 5.2.1.5 Термометр с ценой деления 1° С и диапазоном измерений от 0 до 50° С по ГОСТ 28498.

      • 5.2.1.6 Газоанализатор типа АНТ-2М по [2].

      • 5.2.1.7 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

    • 5.2.2 Вспомогательные средства поверки: мел, щетки (металлические), лестницы переносные две штуки длиной не менее 3 метров и шириной не более 500 мм, микрокалькулятор.

    • 5.2.3 Рабочие эталоны должны быть аттестованы в соответствующем порядке.

    • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

  • 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1 Танки подлежат поверке организациями, аккредитованными на право поверки.

    • 6.2 Устанавливают следующие виды поверок танка:

  • - первичную, которую проводят после строительства танка перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечении срока действия градуировочной таблицы и при внесении в танк конструктивных изменений, влияющих на его вместимость;

  • - внеочередную, которую проводят при изменении значения базовой высоты при её ежегодных измерениях более чем на 0,1%.

Первичную поверку танков проводят после их гидравлических испытаний.

  • 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Поверку танка проводит физическое лицо, прошедшее курсы повышения квалификации и аттестованное в качестве поверителя в установленном порядке.

    • 7.2 К поверке танка допускают лиц, изучивших настоящую инструкцию, техническую документацию на танк и наливного судна и их конструкцию, средства поверки танка и прошедших обучение по 7.1 и инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

    • 7.3 Лица, проводящие измерения, надевают спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

    • 7.4 Содержание вредных паров и газов в воздухе внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

    • 7.5 Измерения параметров танка во время грозы категорически запрещены.

    • 7.6 Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений применяют светильники во взрывозащищенном исполнении.

    • 7.7 Применяемые лестницы должны быть оббиты резиновой лентой в нижней части лаг, для предотвращения скольжения по днищу танка.

  • 7.7 Перед началом поверки танка проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.8 При измерениях параметров танка с применением лестницы, необходима фиксация лестницы привязью в верхней части к силовому элементу танка, в нижней части лестницы, фиксацию обеспечивает специалист, входящих в группу лиц.

  • 7.9 В процессе измерений параметров танка обеспечивают двух или трех кратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.10 Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 7.11 Измерения параметров при поверке танка проводят группой лиц не менее четырех человек, включающая одного поверителя, прошедших курсы повышения квалификации в соответствии с 7.1.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия.

      • 8.1.1 Измерения параметров танка проводят изнутри его.

      • 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

      • 8.1.3 Температура окружающего воздуха и воздуха внутри танка: (20 + 15)°С.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы.

      • 9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.

      • 9.1.2 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

    • 9.2 Подготавливают танки к проведению необходимых измерений.

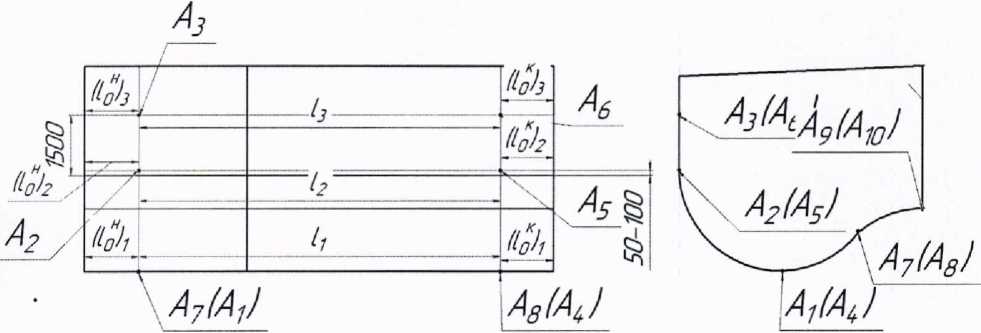

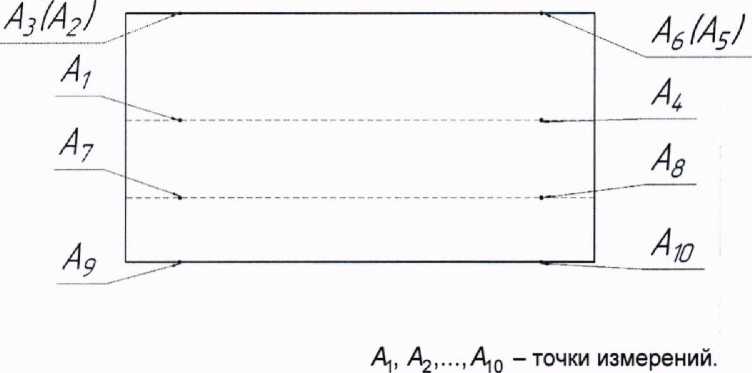

      • 9.2.1 Подготавливают точки измерений на днище и на боковой переборке в следующей последовательности (рисунки А.5, А.6):

а) на стенке бортовой переборки мелом отмечают точку Д2 с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/р ) равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равной в пределах 50-100 мм от горизонтального сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

б) на стенке бортовой переборки мелом отмечают точку А5 с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/р ) равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равными в пределах 50-100 мм от горизонтальной сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

в) на стенке бортовой переборки мелом отмечают точку А3 с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/р ) равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равной в пределах 1500 мм от горизонтального сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А.1);

г) на стенке бортовой переборки мелом отмечают точку Ag с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) [Iq j равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равными в пределах 1500 мм от горизонтальной сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

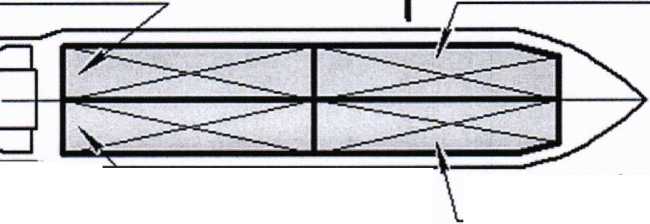

д) на днище левого танка (поз. 2-3 рисунок А.1) мелом отмечают точку А, (рисунок А.5, А.6) с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/д j равной в пределах 500 мм;

  • - в вертикальной плоскости, как приближенное расположение точки на нижней образующей цилиндрической поверхности;

е) на центральной части днища левого танка (поз. 3-4) мелом отмечают точку А(рисунок А.5, А.6) с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) ) равной в пределах 500 мм;

  • - в вертикальной плоскости - в точке, расположенной на горизонтальной сварном шве в месте примыкания поверхности центральной части днища и диаметральной продольной переборки;

ж) на центральной части днища левого танка отмечают точку А7 с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/£ j равной в пределах 500 мм;

  • -  в вертикальной плоскости, на сварном шве сопряжения вогнутой поверхности (поз. 2-3 рисунок А.1) и выпуклой поверхности (поз. 3-7 рисунок А.1);

и) на центральной части днища левого танка отмечают точку А& с координатами:

  • -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/£ ) равной в пределах 500 мм;

  • -  в вертикальной плоскости, на сварном шве сопряжения вогнутой поверхности (поз. 2-3 рисунок А.1) и выпуклой поверхности (поз. 3-7 рисунок А.1).

к) на диаметральной переборке левого танка отмечают точку Ад с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) f/g) равной в пределах 500 мм;

  • - в вертикальной плоскости, на сварном шве сопряжения выпуклой поверхности (поз. 3-7 рисунок А.1) и диаметральной переборкой;

л) на диаметральной переборке левого танка отмечают точку А10 с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/g ) равной в пределах 500 мм;

  • -  в вертикальной плоскости, на сварном шве сопряжения выпуклой поверхности (поз. 3-7 рисунок А.1) и диаметральной переборкой.

Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

9.2.2 Выполняя аналогичные операции по 9.2.1 проводят подготовку танков правого борта с учетом зеркальной симметрии конструкции.

10 ОПЕРАЦИИ ПОВЕРКИ

10.1 При проведении поверки танка выполняют операции, указанные в таблице 2. Таблица 2

Наименование операции

Номер пункта, подпункта Инструкции

Внешний осмотр

11.1

Измерения высот параметров танка:

11.2

- измерение высоты танка по борту

11.2.1

- измерение высоты днища

11.2.2

- измерение высоты диаметральной переборки танка

11.2.3

- измерение высоты центральной части днища

11.2.4

Измерения ширин параметров танка:

11.3

- измерение ширины днища

11.3.1

- измерение ширины центральной части днища

11.3.2

- измерение длины дуги центральной части днища

11.3.3

- измерение ширины носового скоса в нижней части днища

11.3.4

Измерения длин параметров танка:

11.4

- измерение длины борта танка

11.4.1

- измерение длины днища танка

11.4.2

- измерение центральной части днища

11.4.3

- измерение длины диаметральной переборки

11.4.4

- измерение длины нижнего скоса кормовых танков

11.4.5

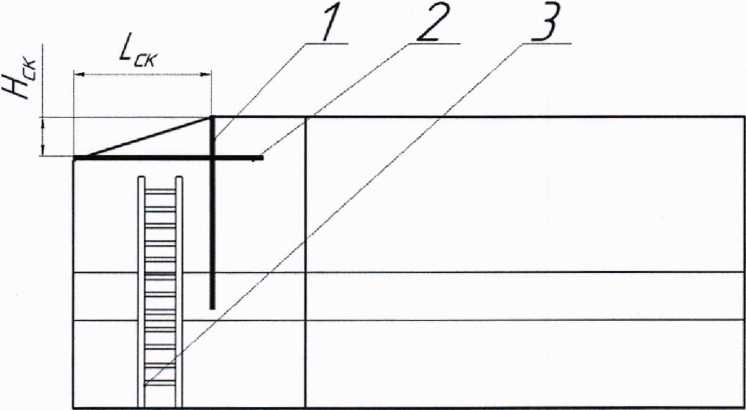

Измерения параметров верхнего скоса носовых и кормовых танков

11.5

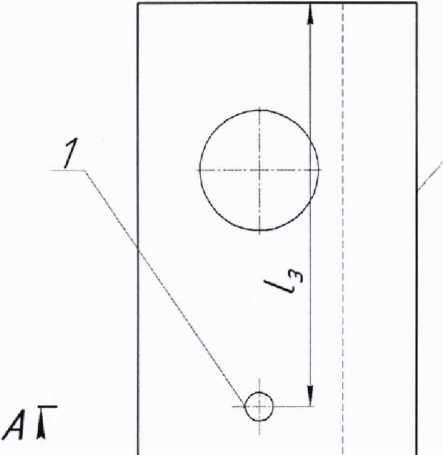

Измерения координаты точки измерений базовой высоты и уровня жидкости

11.6

Измерение высоты превышения точки касания дна измерительной трубы грузом рулетки

11.7

Определение объемов внутренних деталей

11.8

Измерение базовой высоты танка

11.9

11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

  • 11.1 Внешний осмотр

  • 11.1.1 При внешнем осмотре танка проверяют:

  • - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц (трапов) и помостов;

  • - чистоту внутренней поверхности танка;

  • - отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

  • 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка в соответствии со схемой измерений.

  • 11.2 Измерения высот параметров танка

Измерения высот параметров танка проводят с применением нивелира с рейкой и измерительной рулеткой с грузом.

  • 11.2.1 Измерение высоты танка по борту.

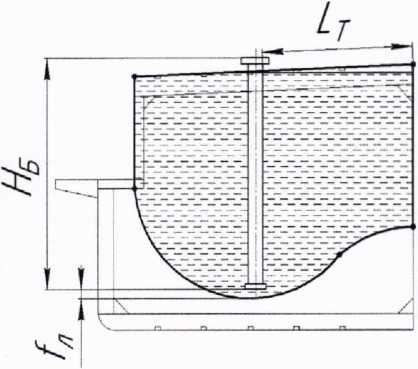

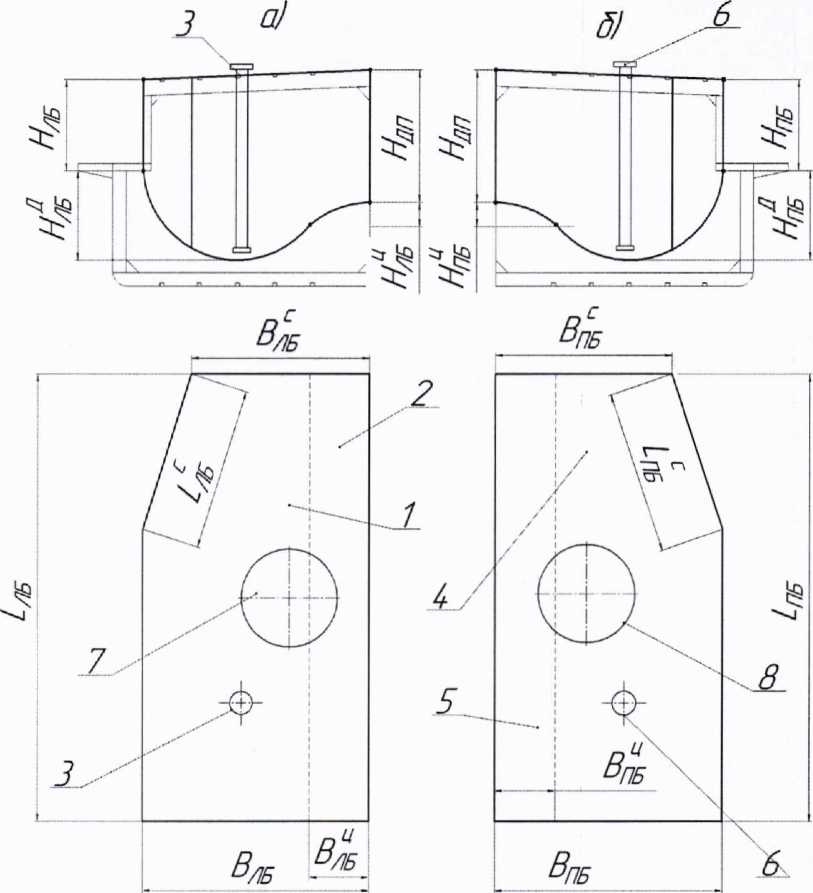

Измерения высоты танка по борту НЛБ (рисунок А.8) проводят с применением лестницы и измерительной рулетки с грузом.

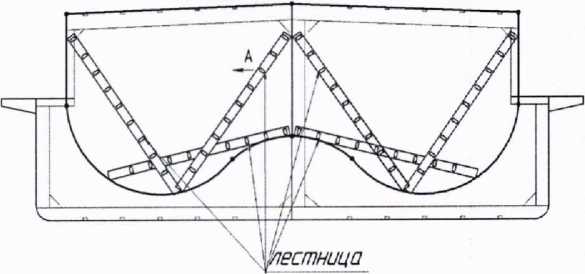

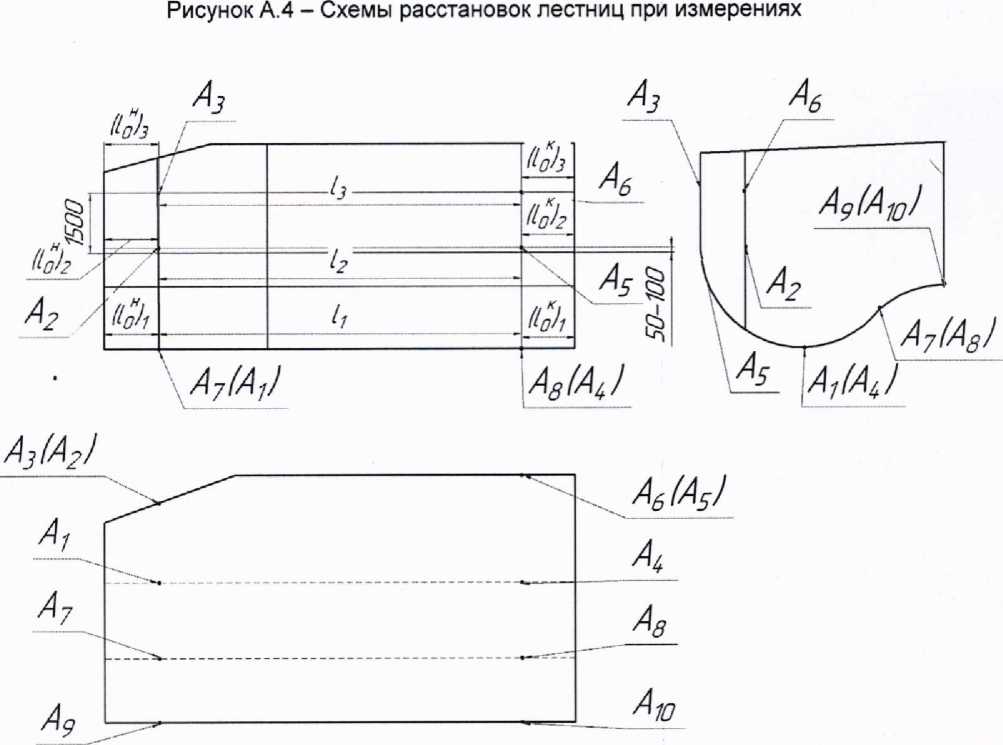

Схема расположения лестницы приведена на рисунке А.4.

Измерения проводят в носовой части танка и кормовой части танка.

Измерение высоты по борту НЛБ проводят измерительной рулеткой с грузом от точки С., до точки А2 - для кормовой части танка и от точки С2 до точки Ag - для носовой части танка.

Примечание - В обозначениях точек измерений на рисунках вида, например первый символ указывает точку в кормовой части танка, второй символ в скобках ■—                указывает точку в носовой части танка

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм. Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.2 Измерение высоты днища.

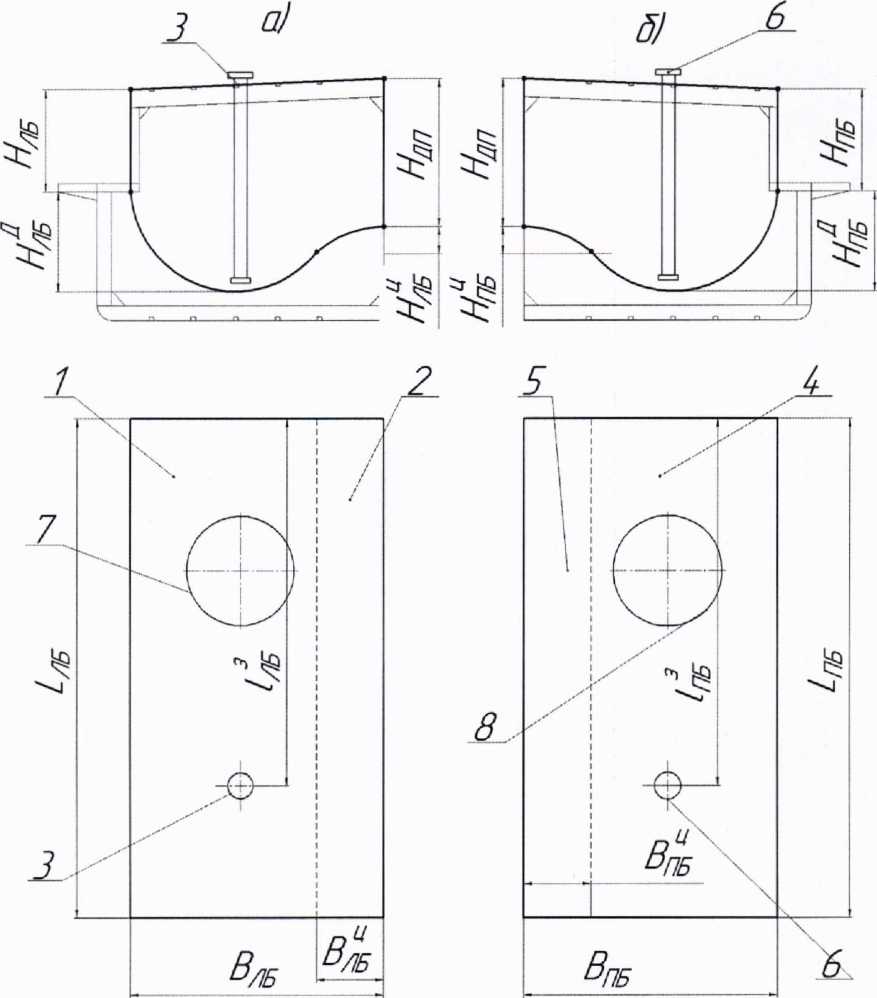

Измерение высоты днища НЛБ левого танка и высоты НЛБ правого танка (рисунок А.8) проводят с применением вертикально-ориентированной и горизонтальноориентированной реек.

Измерения проводят два специалиста.

  • 11.2.2.1 Первый специалист располагается на лестнице (поз.1 рисунок А.8), совмещает конец рейки (поз. 2 рисунок А.8) с точкой А2(Ag), размеченной по перечислению б) или г) пункта 9.2.1, и горизонтирует рейку по круговому уровню.

  • 11.2.2.2 Второй специалист обеспечивает вертикальность второй рейки (поз.З рисунок А.8) по круговому уровню и параллельно перемещая рейку определяет расположение нижней точки А14), предварительно размеченной по перечислению д) или е) пункта 9.2.1, как максимальное расстояние НЛБ или НЛБ, отмечают мелом положение точки и снимает показания с вертикальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.3 Измерение высоты диаметральной переборки танка.

Измерение высоты диаметральной переборки (поз. 4-8 рисунок А.1) танка Ндп проводят с применением измерительной рулетки с грузом. Измерения проводят с лестницы в носовой и кормовой части танка.

Совмещая ленту рулетки с точкой С34) опускают груз рулетки то точки Ад (А10) и считывают показания с ленты, как вертикальное расстояние Ндп (рисунок А.8).

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.4 Измерение высоты центральной части днища.

  • 11.2.4.1 Измерения высоты центральной части днища проводят с применением нивелира и вертикально-ориентированной рейки.

  • 11.2.4.2 Нивелир устанавливают на днище танка в центральной его части. Проводят горизонтирование нивелира и подготовительные операции перед проведением измерений в соответствии руководством по эксплуатации прибора.

  • 11.2.4.3 Устанавливают рейку в уточненную точку Д(А4), контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения Н^°Б, мм. Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.4.4 Устанавливают рейку в точку А73), контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения

< мм Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.4.5 Устанавливают рейку в точку ^(До), контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения

■ мм. Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.3 Измерения ширин параметров танка

Измерения ширин параметров танка проводят с применением вертикальноориентированной и горизонтально-ориентированной реек. Измерения (рисунок А.8) проводят с применением лестниц. Схема расположения лестниц приведена на рисунке А.4.

  • 11.3.1 Измерение ширины днища.

Измерение ширины днища В$Б, В^Б левого танка и ширины днища В^Б, В^Б правого танка (рисунок А.9) проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек.

Измерения проводят два специалиста.

  • 11.3.1.1 Первый специалист располагается на лестнице, совмещает конец рейки с

точкой        ■ размеченной по перечислению б) или г) пункта 9.2.1, и горизонтирует

рейку по круговому уровню.

Примечание - В обозначениях точек измерений на рисунках вида, например Д(Д4), первый символ указывает точку в кормовой части танка, второй символ в скобках указывает точку в носовой части танка

  • 11.3.1.2 Второй специалист устанавливает рейку в точку А|(А4) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений Влб(Впб) вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

  • 11.3.1.3 Первый специалист располагается на лестнице, совмещает конец рейки с точкой Д7( Д8) и горизонтирует рейку по круговому уровню.

  • 11.3.1.4 Второй специалист устанавливает рейку в точку Д(Д4) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений            вносят в протокол измерений, форма которого

приведена в приложении Б (таблица Б.4).

  • 11.3.2 Измерение ширины центральной части днища.

Измерение ширины центральной части днища ВББ левого танка и ширины днища В^6 правого танка (рисунок А.9) проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек.

Измерения проводят два специалиста.

  • 11.3.2.1 Первый специалист располагается на лестнице, совмещает конец рейки с точкой Ад(Д0) и горизонтирует рейку по круговому уровню.

  • 11.3.2.2 Второй специалист устанавливает рейку в точку Д78) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений ВдБ(ВпБ^ вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

  • 11.3.3 Измерение длины дуги центральной части днища.

Измерение длины дуги центральной части днища         проводят измерительной

рулеткой в носовой и кормовой части днища (рисунок А.8). Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений        j вносят в протокол измерений, форма которого при

ведена в приложении Б (таблица Б.4).

  • 11.3.4 Измерение ширины носового скоса в нижней части.

Измерение ширины носового скоса в нижней части В^Б[В^Б^ проводят измерительной рулеткой в носовой днища (рисунок А.З). Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений В^Б (бле) вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

  • 11.4 Измерения длин параметров танка

Измерения длин параметров танка проводят с применением линейки (пункт 5.2.1.4) и рулетки измерительной (пункт 5.2.1.2). Измерения проводят не менее двух специалистов с применением лестниц. Схема расположения лестниц приведена на рисунке А.4.

  • 11.4.1 Измерение длины борта танка.

Измерение длины борта танка проводят в двух сечениях проходящих через точки Aj - Ag и точки А25, размеченных по 9.2.1.

  • 11.4.1.1 Измерение длины борта танка в сечении A^-Aq проводят в следующей последовательности (рисунки А.5, А.6):

-линейкой измеряют расстояние (/£) , мм, от стенки поперечной переборки в носо-вой части танка до точки А^;

-линейкой измеряют расстояние ) мм, от стенки поперечной переборки в кормовой части танка до точки Ag;

  • - измерительной рулеткой измеряют расстояние /3, мм, между точками Аз - Ag.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.1.2 Измерение длины борта танка в сечении А25 проводят аналогично 11.4.1.1.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.2 Измерение длины днища танка.

Измерение длины днища танка в сечении А1 - А4 проводят в следующей последовательности (рисунки А. 5, А.6):

-линейкой измеряют расстояние (^о )лмм, от стенки поперечной переборки в носовой части танка до точки А1;

-линейкой измеряют расстояние мм- от стенки поперечной переборки в кормовой части танка до точки А4;

  • - измерительной рулеткой измеряют расстояние , мм, между точками А1 - А4.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.3 Измерение длины центральной части днища.

Измерение длины центральной части днища проводят в сечении А7->48 (рисунки А.5, А.6) проводя аналогичные операции по 11.4.1.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.4 Измерение длины диаметральной переборки.

Измерение длины диаметральной переборки проводят в сечении Ад - До (рисунки А.5, А.6) проводя аналогичные операции по 11.4.1.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.5 Измерение длины нижнего скоса кормовых танков.

Измерение длины (рисунок А.З) нижнего скоса носовых танков левого борта 1_СПБ и правого борта 1_СПБ проводят измерительной рулеткой. Измерения проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

  • 11.5 Измерение параметров верхнего скоса носовых и кормовых танков

Измерение параметров верхнего скоса носовых и кормовых танков проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек. Измерения (рисунок А.7) проводят с применением лестницы. Схема расположения лестницы приведена на рисунке А.7.

Измерения проводят два специалиста.

Первый специалист располагается на лестнице. Совмещает конец рейки с началом скоса. Горизонтально ориентирует рейку по круговому уровню.

Второй специалист совмещает конец рейки с концом скоса.

Первый специалист снимает показания со шкал реек - параметры Нск, , мм.

Измерения проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

  • 11.6 Измерения координаты точки измерений базовой высоты и уровня жидкости

  • 11.6.1 Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) /3, Ly , мм, (рисунок А. 10), измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.

  • 11.6.2 Результаты измерений 13, 1~т вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

  • 11.7 Измерения высоты превышения точки касания дна измерительной

трубы грузом рулетки

  • 11.7.1 Высоту превышения (рисунок А. 10) точки касания дна измерительной трубы грузом рулетки fn , мм, измеряют линейкой не менее двух раз. Показания шкалы штангенциркуля отсчитывают с погрешностью 1 мм. Расхождение между результатами двух измерений должно быть: не более 1 мм.

  • 11.7.2 Результаты измерений fn вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

  • 11.8 Определение объемов внутренних деталей

К внутренним деталям относят рамные шпангоуты таврового профиля (рисунок А.11).

  • 11.8.1 Линейными размерами элемента силового набора, подлежащими определениям, являются длина Ьп и толщина <5П полки, высота hT, толщина tc стенки, т (число шпангоутов).

  • 11.8.2 Толщину стенки таврового профиля tc определяют по результатам измерений (рисунок А. 11) расстояний от торцов полки до стенки профиля b „, b " •

  • 11.8.3 Высоту таврового профиля hT , мм, (рисунок А.11) измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью: ± 1 мм.

  • 11.8.4 Величины Ьпп,Ь^п,Ь^ , мм , измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,2 мм.

  • 11.8.5 Нижние и верхние границы расположения силовых элементов таврового профиля hH,hB, мм, измеряют измерительной рулеткой с грузом. Показания рулетки отсчитывают с погрешностью: ± 1 мм.

  • 11.8.6 Результаты измерений величин Ьп, &п, b^, b?, hH, hB вносят в протокол, форма которого приведена в приложении Б (таблица Б.8).

  • 11.9 Измерения базовой высоты танка

  • 11.9.1 Базовую высоту НБ, мм, измеряют рулеткой с грузом не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм. Расхождение между результатами двух измерений не должно превышать 2 мм.

Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

  • 11.9.2 Результаты измерений НБ вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

  • 11.9.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с её значением, установленном при поверке танка, более чем на 0,1 % проводят внеочередную поверку танка.

Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Д.

  • 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

    • 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

  • 13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

    • 13.1 Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Нпр , вычисляя посантиметровую вместимость танка (вместимость на 10 мм уровня наполнения). Данные представляют в см.

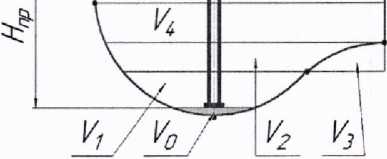

      • 13.1.1 При составлении градуировочной таблицы определяют:

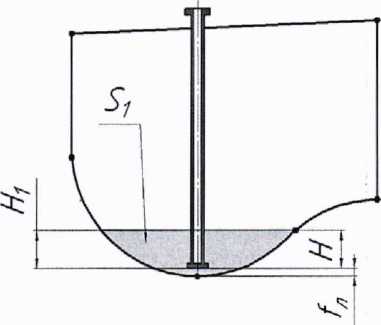

  • - вместимость неизмеряемого объема (остатка) танка \/0, м3 по формуле (В.25);

  • - для танков кроме носовых вместимость V(H^ м3/мм при наполнении от 0 до уровня Н1 по формуле (В.27);

  • - для носовых танков вместимость V(Ц) м3/мм при наполнении от 0 до уровня по формуле (В.29);

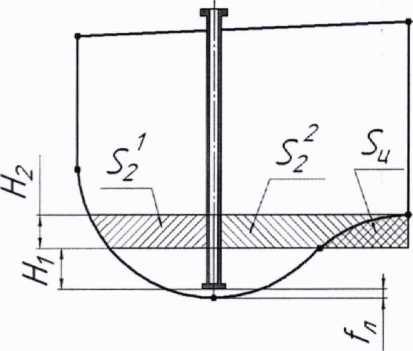

  • - для танков кроме носовых вместимость V(H2) м3/мм при наполнении от Ц до уровня Н2 по формуле (В.37);

  • - для носовых танков вместимость У(Н2)н м3/мм при наполнении от Ц до уровня Н2 по формуле (В. 39);

  • - для танков кроме носовых вместимость         м3/мм при наполнении от Н2 до

уровня Н3 по формуле (В.42);

  • - для носовых танков вместимость \/(/-/3)н м3/мм при наполнении от Н2 до уровня /73 по формуле (В.43);

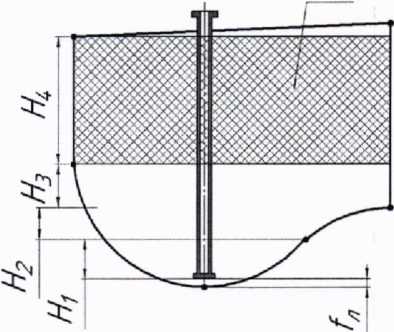

ч-            - для танков кроме кормовых и носовых вместимость V (Н4) м3/мм при наполнении

от Н3 до уровня Н4 по формуле (В.46);

-для кормовых танков вместимость \/(/-/3)к м3/мм при наполнении от Н3 до уровня Н4 по формуле (В.47);

  • - для носовых танков вместимость \/(/-/3)н м3/мм при наполнении от Н3 до уровня Н4 по формуле (В.50).

  • 13.2 В пределах предельного уровня Нпр вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 13.3 При составлении градуировочной таблицы значения вместимости танка округляют до 0,001 м3.

  • 13.4 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.

  • 13.5 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

  • 13.6 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

  • 13.7 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

  • 13.8 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

  • 14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 14.1 Результаты поверки танка оформляют свидетельством о поверке в соответствии с [4].

    • 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы).

  • 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Д.

Протокол поверки, титульного листа и последнюю страницу градуировочной таблицы подписывает поверитель. Подпись заверяют знаком поверки.

  • 14.4 Градуировочную таблицу утверждает руководитель организации (уполномоченное лицо), аккредитованной на право поверки танков наливных судов.

ПРИЛОЖЕНИЕ А

(обязательное)

РГС-210/21-Т0600 РГС-200/11-Т0600

РГС-200/12-Т0600

Р Г^2Ю/22^тХ^

Рисунок А.1 - Схема размещения танков на танкере проекта 414ВМ и составных частей танка

Схемы оборудования и измерений параметров танка без носового скоса при поверке

а) - танк левого борта (левый танк); б) - танк правого борта (правый танк); 1 - днище левого борта; 2 - центральная часть днища левого борта; 3, 6 - измерительные трубы; 4 - днище правого борта; 5 - центральная часть днища правого борта; 7,8-люк лаз левого и правого танка, соответственно; НЛБ', НПБ - высота левого и правого танка по борту, соответственно; Ндп - высота по диаметральной переборке; НлБ' ^ПБ - высота днища левого и правого танка, соответственно; 1_ЛБ, 1_ПБ - длина левого и правого танка, соответственно; ВЛБ, ВПБ - ширина левого и правого танка, соответственно; 8)75; ВЛБ - ширина центральной части днища левого и правого танка, соответственно.

Схемы оборудования и измерений параметров танка с носовым скосом при поверке

а) - танк левого борта (левый танк); б) - танк правого борта (правый танк); 1 - днище левого борта; 2 - центральная часть днища левого борта; 3, 6 - измерительные трубы; 4 - днище правого борта; 5 - центральная часть днища правого борта; 7, 8 -люк лаз левого и правого танка, соответственно; НЛБ, НПБ - высота левого и правого танка по борту, соответственно; Ндп - высота по диаметральной переборке;

НЛБ\ НЛБ - высота днища левого и правого танка, соответственно; 1_ЛБ\ 1_ПБ - длина левого и правого танка, соответственно; ВЛБ\ ВПБ - ширина левого и правого танка, соответственно; ВЛБ, ВЛБ - ширина центральной части днища левого и правого танка, соответственно; ВЛБ', ВЛБ - ширина носовой части левого и правого танка, соответственно; ^/7Б> L-пб - длина скоса левого и правого танка, соответственно;

левый танк

правый танк

I

Вид А

300 - 500             зоо _ 500

=

Д, у42’-.->'^5> Дг-.Д. До ~ точки измерений.

Рисунок А.5 - Схема измерений линейных расстояний (длин) параметров танка с носовым скосом

Рисунок А.6 - Схема измерений линейных расстояний (длин) параметров танка без носового скоса

1 - вертикально-ориентированная рейка; 2 - горизонтально-ориентированная рейка, 3 -лестница

1 - лестница; 2 - горизонтально-ориентированная рейка; 3 - вертикальноориентированная рейка; 4 - нивелир; Ад,         С,, С23>С4 -точки измерений

Рисунок А.8 - Схема измерений высот параметров танка

1 - вертикально-ориентированная рейка; 2 - горизонтально-ориентированная рейка;

3- лестница; Со, С..,С4 - точки измерений

Рисунок А.9 - Схема измерений ширин параметров танка

А-А

правый танк

левый танк

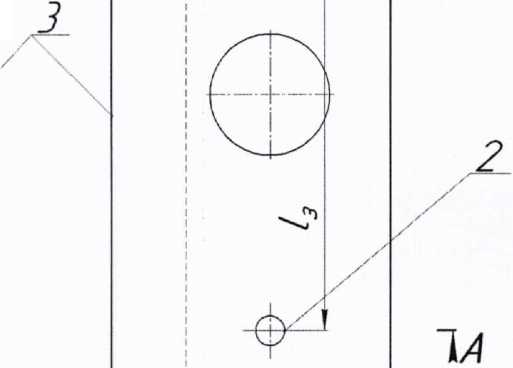

1,  2  - измерительная труба;

3  - продольная диаметральная переборка;

- координата точки измерений базовой высоты левого и правого танка, соответственно, и уровня жидкости; Ц- - рассояние от продольной диаметральной переборки до образующей измерительной трубы; Нпр- предельный уровень градуировки танка; - расстояние от днища левого и правого танка, соответственно, до дна измерительной трубы.

Рисунок А. 10 - Схема измерений параметров танка

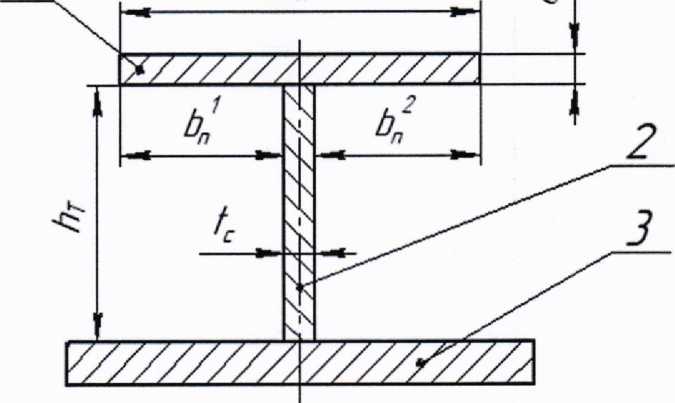

1 - полка профиля; 2 - стенка профиля; 3 - стенки танка (борта); - ширина полки профиля; tc - толщина стенки профиля; hT - высота стенки профиля; 5П -толщина полки профиля.

Рисунок А. 11 - Схема измерений параметров таврового профиля.

ПРИЛОЖЕНИЕ Б (обязательное)

Форма протокола поверки танка

ПРОТОКОЛ поверки танка

Таблица Б.1 - Общие данные

Код документа

Регистрационный номер

Дата

Основание для проведения поверки

число

месяц

год

Продолжение таблицы Б.1

Место проведения поверки

Средство измерения

1

2

Окончание таблицы Б.1

Танк

Номер

Тип

Назначение

Погрешность определения вместимости, %

3

4

5

6

Таблица Б.2- Условия проведения измерений

Температура воздуха, °C

Загазованность, мг/м3

Таблица Б.З- Высота параметров танка                             В миллиметрах

Наименование параметра

Место измерений

корма

нос

Высота танка по борту НЛБПБ)

Высота днища НЛБ

Высота диаметральной переборки танка Ндп

Высота центральной части днища НЛ°БЛб )

Высоты превышения НЛБ^

Высоты превышения Н^^'1

В миллиметрах

Таблица Б.4- Ширина параметров танка

Наименование параметра

Место измерений

корма

нос

Ширина днища В^Б (®пб)

Ширина днища

Ширина центральной части днища ВдБ

Ширина носовой части танка В^Б [В^Б^

Длина дуги центральной части днища L^s ([-цБ^

В миллиметрах

Таблица Б.5- Параметры скоса носовых и кормовых танков

Наименование параметра

Значение параметра при номере измерении

первое

второе

Длина нижнего скоса L^g , 1_СПБ

Длина верхнего скоса LCK

Высота верхнего скоса Нск

Таблица Б.7- Параметры танка

Измеряемый параметр

Номер измерения

Показание рулетки, линейки, мм

Координата точки измерений базовой высоты и уровня жидкости 13

1

2

Координата точки измерений базовой высоты и уровня ЖИДКОСТИ If

1

2

Высота превышения точки касания дна измерительной трубы грузом рулетки fn

1

2

Базовая высота танка НБ

1

2

В миллиметрах

Таблица Б.5 - Длина параметров танка

Плоскость измерений через точки

Расстояние

от поперечной переборки до вертикальной линии

между точками измерений /

(/о)

(*)

Аз А

А А

А А

А А

А - Ао

Таблица Б.8- Рамный шпангоут (тавровый профиль)

№ п/п

Размеры профиля, мм

Размеры полки профиля, мм

высота hT

положение

длина

ьп

толщина

расстояние

нижнее

hH

верхнее

ьв

Ь'

Ь"

1

2

3

4

5

6

7

8

Должности

Инициалы, фамилии

Подписи и знак поверки

ПРИЛОЖЕНИЕ В (обязательное)

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

В.1 Вычисление площадей поперечных сечений поясов танка

В. 1.1 Площадь поперечного сечения So, м2, неизмеряемого объема Vo (рисунок В.1) вычисляют по формуле

(В.1)

где - радиус днища, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм.

Рисунок В.1 - Схема расположения объемов в поперечном сечении танка

Радиус днища Яд, мм:

-для левого танка вычисляют по формуле измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

где

- высоты днища, измеренные при первом,

втором

(в£') ,(в£')  (в£) ,       ~ ширины днища измеренные при первом, втором

измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

- для правого танка вычисляют по формуле

Н

I > К

| - высоты днища, измеренные при первом, к

втором

измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

)       ) - (&пб ) - [&пб ) “ ширины днища измеренные при первом, втором

измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм.

В. 1.2 Площадь поперечного сечения (рисунок В.2) S^), м2, объема Ц (рисунок

В.1) в пределах уровня от 0 до уровня вычисляют по формуле

S(/-/1)= Кд-arccos

•10_6, (В.4)

где Кд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от 0 до уровня , мм (рисунок В.2).

Рисунок В.2 - Схема параметров измерений в объеме Ц

В. 1.2.1 Уровень Ц, мм:

-для левого танка, вычисляют по формуле

шения измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

ше

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

- для правого танка, вычисляют по формуле

Ц’ =

+ G, (В.6)

высоты превы

шения измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм.

В.1.3 Площадь поперечного сечения (рисунок В.З) S(/-/2), м2, объема \/2 (рисунок В.1) в пределах уровня от до Н2 вычисляют по формуле

s(h2) = s(h’)+s(h22)-s(hu).

Уровень Н2, мм:

- для левого танка, вычисляют по формуле

"2~4

где

(В.7)

(В.8)

высоты превышения

' 'н

измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

f„ - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

- для правого танка, вычисляют по формуле

Н"-1

"2~4

(В.9)

где

высоты превышения

к \        / \        / \         / \         /

измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

В.1.3.1 Площадь сечения I , м2, вычисляют по формуле

Rjj ■ arccos

-[«Л -(" + 6,)]        +      +

20®

S1 (В.10)

2'

где Яд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Ц до уровня Н2 , мм, (рисунок В.З);

S1 - площадь сечения на уровне , вычисляемая по формуле (В.4), м2.

Рисунок В.З - Схема параметров измерений в объеме V2

В. 1.3.2 Площадь сечения S^H^, м2:

- для левого танка вычисляют по формуле ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

где

S(H22)'

I 5

Н

f„ - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от до уровня Н2 , мм, (рисунок В.З);

Н1 - уровень вычисляемый по формуле (В.5) или (В.6), мм;

- для правого танка вычисляют по формуле

(В.12)

где

J н

ширины днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от до уровня Н2 , мм, (рисунок В.З);

Н. - уровень вычисляемый по формуле (В.5) или (В.6), мм;

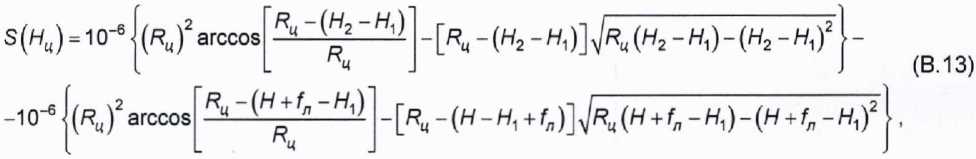

В. 1.3.3 Площадь сечения        м2, вычисляют по формуле

Радиус центральной части днища , мм, вычисляют по формуле

^)г-4(Н-Н,)г

“     8(Н-Н,)   '

где Н - уровень жидкости в пределах от уровня Ц, вычисляемого по формуле (В.5) или

(В.6), до уровня Н2, вычисляемого по формуле (В.8) или (В.9), мм;

/.ц - длина дуги , принимаемая по таблице Б.4, мм.

В.1.4 Площадь поперечного сечения (рисунок В.4) S(/-/3), м2, объема \/3

(рисунок В.1) в пределах уровня от Н2 до Н3 вычисляют по формуле

S(H3) = s(h5) + S(H32)-S2.                    (В.15)

Уровень Н3, мм:

-для левого танка, вычисляют по формуле

где

- высоты превышения измеренные при первом, вто

ром измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

- для правого танка, вычисляют по формуле

высоты превышения измеренные при первом, вто

ром измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм; fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

IF

Рисунок В.4 - Схема параметров измерений в объеме V3

В. 1.4.1 Площадь сечения S^j , м2, вычисляют по формуле

Rjj ■ arccos

< Кд >

s2 S, (В. 18)

206

2 2 ’

где Яд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

Гл - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н2 до уровня Н3 , мм, (рисунок В.4);

  • 51 - площадь сечения на уровне Ц, вычисляемая по формуле (В.4), м2;

  • 52 - площадь сечения в пределах уровня от Ц до Н2, вычисляемая по формуле (В.7), м2.

В. 1.4.2 Площадь сечения        , м2:

-для левого танка, вычисляют по формуле

где

- ширины днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

Гл - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н2, вычисляемого по формуле (В.8) до уровня Н3 , вычисляемого по формуле

(В.16), мм, (рисунок В.4);

- для правого танка, вычисляют по формуле

где

- ширины днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н2, вычисляемого по формуле (В.9) до уровня Н3 , вычисляемого по формуле

(В.17), мм, (рисунок В.4).

В. 1.5 Площадь поперечного сечения (рисунок В.5) S4, м2, объема V4 (рисунок В.1) в пределах уровня от Н3 до уровня Н4 вычисляют:

- для левого танка, вычисляют по формуле

где

- ширины днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от уровня Н3 , вычисляемого по формуле (В.16), до уровня Н4, вычисляемого по

формуле (В.23), мм, (рисунок В.5);

Рисунок В.5 - Схема параметров измерений в объеме V4

-для правого танка, вычисляют по формуле

((впТ)

+ (в^’)

Н    \        /

+(

впГ)

+

\      /и

к \

к

I/

) +(в^'

I +

X

к

ж

I/

)„+(в

ь

, J

(В.22)

- ширины днищ, из

меренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от уровня Н3 , вычисляемого по формуле (В. 16), до уровня Н4, вычисляемого по

формуле (В.23), мм, (рисунок В.5).

В. 1.5.1 Высоту Н4, мм:

- для левого танка, вычисляют по формуле

(В.23)

где Н'ЛБ ,НлБ'{Нлб) <\Нлб) - высоты, измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм.

- для правого танка, вычисляют по формуле

(В.24)

где Н'ПБ ,Н”пБ’(НпБ}

- высоты, измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм.

В. 2 Вычисление посантиметровой вместимости танка

В.2.1 Вместимость неизмеряемого объема танка Уо, м3, вычисляют по формуле

(В.25)

где So - площадь поперечного сечения, вычисляемая по формуле (В.1), м2; Lq - длина днища танка, мм.

В.2.1.1 Длину днища танка Lq вычисляют по формуле

ГДе ('») 41-44'('°J 41-4441-44 " ДЛИНЫ В ПЛ0СК0С™ измерений Аул при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.2 Посантиметровую вместимость танка, за исключением носового танка, V (/-/1), м3, в пределах уровня наполнения от 0 до уровня Ну вычисляют по формуле

V'(H1) = Vo + S1L1-1O-3,

(В.27)

где 1/0 - вместимость неизмеряемого объема, вычисляемая по формуле (В.25), м3;

S1 - площадь поперечного сечения, в пределах изменения уровня от 0 до уровня , вычисляемая по формуле (В.4), м2;

Ц - длина днища танка в пределах высоты наполнения Ц, вычисляемая по формуле (В.28), мм.

В.2.2.1 Длину днища танка в пределах высоты наполнения вычисляют по формуле

ГД6 ('°“)л7-Лв4/0“) А7-Л3'/Д7-Л8'/Д7-Л8'(/0/Л7-А8’(/0“) 47-48 _ ДЛИНЬ' ’ ПЛ°“°С™ измерений Aj-Aq при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.3 Посантиметровую вместимость носового танка,        , м3, в пределах уровня

наполнения от 0 до уровня И, вычисляют по формуле

V(H^                                   (В.29)

где V (/-/J - посантиметровая вместимость танка, в пределах уровня наполнения от 0 до уровня Н-^ , вычисляемая по формуле (В.27), м3;

- посантиметровая вместимость танка неисключенного объема скоса танка, в пределах уровня наполнения от 0 до уровня , м3.

В.2.3.1 Посантиметровую вместимость танка неисключенного объема скоса танка

V, м3, в пределах уровня наполнения от 0 до уровня Н-\ вычисляют по формуле

(В.ЗО) где 3(Н,)С - площадь скоса, вычисляемая по формуле (В.31), м2;

1СК - длина скоса по диаметральной переборке, вычисляемая по формуле (В.32), мм.

В.2.3.2 Площадь скоса S(H^C, м2, вычисляют по формуле

(В.31)

где - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от 0 до уровня Ну, мм (рисунок В.2).

В.2.3.3 Длину скоса по диаметральной переборке 1СК , мм, вычисляют по формуле

(В.32)

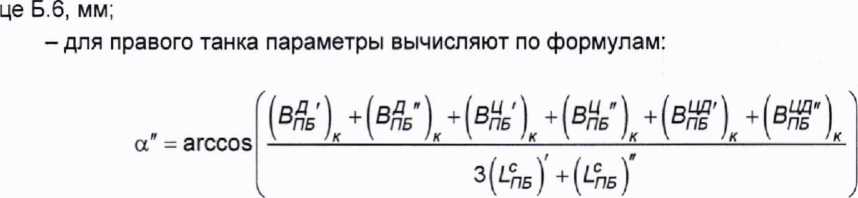

- для левого танка параметры вычисляют по формулам:

а' = arccos

(В.33)

(В.34)

где (в^')/(в^’^,(в^'^,(в^''^,(в^6')/(в^''^- ширины днищ, измеренные при первом, втором измерении в кормовой части танка, принимаемые по таблице Б.4, мм;

LcnB ) А^лб ) _ Длина скоса при первом, втором измерении, принимаемые по табли-где (s^J/(3raJ/(S/7S')/(Sne'')/(Sn5')/(Sn5'')K- ширины днищ, измеренные при первом, втором измерении в кормовой части танка, принимаемые по таблице Б.4, мм;

(В.36)

(/-пб) >(^пб) -длина скоса при первом, втором измерении, принимаемые по таблице Б.6, мм.

В.2.4 Посантиметровую вместимость танка V(H2), м3, в пределах уровня наполнения от Н-, до уровня Н2 вычисляют по формуле

|/(H2) = V'1+S2-L2-10-3,

(В.37)

где Ц - вместимость объема на уровне Ц, вычисляемая по формуле (В.25), мэ;

S2 - площадь поперечного сечения, в пределах изменения уровня от Н-\ до уровня Н2, вычисляемая по формуле (В.4), м2;

L2 - длина днища танка в пределах высоты наполнения Н2, вычисляемая по формуле (В.38), мм.

В.2.4.1 Длину днища танка в пределах высоты наполнения Н2 вычисляют по формуле

п

где

>^49-410’^49-410

49-410

- длины в плос

кости измерений Ag-Дю при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.5 Посантиметровую вместимость носового танка, V(A71)H , м3, в пределах уровня наполнения от Ну до уровня Н2 вычисляют по формуле

1/(Н2)"=У(Н2)с-\/(Н2),

(В.39)

где У(Н2) - посантиметровая вместимость танка, в пределах уровня наполнения от Я] до уровня Н2 , вычисляемая по формуле (В.37), м3;

У(Н2)С - посантиметровая вместимость танка неисключенного объема скоса танка, в пределах уровня наполнения от до уровня Н2 , м3.

В.2.5.1 Посантиметровую вместимость танка неисключенного объема скоса танка \/(Н2)с, м3, в пределах уровня наполнения от 0 до уровня Ц вычисляют по формуле где S(H2)C - площадь скоса, вычисляемая по формуле (В.41), м2;

^(н2)сн+

^s(h2)c/c,.io-3

(В.40)

У” - посантиметровая вместимость носового танка на уровне Hv вычисляемая по формуле (В.29), м3;

1СК- длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.5.2 Площадь скоса S(H2)C, м2, вычисляют по формуле где Кд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

(В.41)

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от Ц до уровня Н2, мм (рисунок В.З);

  • 51 - площадь сечения на уровне Ц , вычисляемая по формуле (В.4), м2.

В.2.6 Посантиметровую вместимость танка, за исключением носового, \/(/-/3), м3, в пределах уровня наполнения от Н2 до уровня /73 вычисляют по формуле

V(H3) = V2 + S3L2-10-3,                         (В.42)

где У2 - вместимость объема на уровне Н2, вычисляемая по формуле (В.37), м3;

  • 52 - площадь поперечного сечения, в пределах изменения уровня от Н2 до уровня

Н3, вычисляемая по формуле (В. 15), м2;

L3 - длина днища танка в пределах высоты наполнения Н3, вычисляемая по формуле (В.38), мм.

В.2.7 Посантиметровую вместимость носового танка V(H3)H, м3, в пределах уровня наполнения от Н2 до уровня Н3 вычисляют по формуле

V(H3)h=V(H3)C-V(H3),                     (В.43)

где V3) - посантиметровая вместимость танка в пределах уровня наполнения от Н2 до уровня Н3, вычисляемая по формуле (В.42), м3;

- посантиметровую вместимость танка неисключенного объема скоса танка пределах уровня наполнения от Н2 до уровня Н3, м3.

В.2.7.1 Посантиметровую вместимость танка неисключенного объема скоса танка У(Н3)С, м3, в пределах уровня наполнения от 0 до уровня Ц вычисляют по формуле

У(Н3)с2" + [з(Н3)с/ж-10-3

(В.44)

где S(H3)C - площадь скоса, вычисляемая по формуле (В.45), м2;

V” - посантиметровая вместимость носового танка на уровне Н}, вычисляемая по формуле (В.29), м3;

1СК- длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.7.2 Площадь скоса S(H2)C, м2, вычисляют по формуле где - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

(В.45)

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от Н2 до уровня Н3, мм (рисунок В.З);

S2 - площадь сечения на уровне Н2 , вычисляемая по формуле (В.7), м2.

В.2.8 Посантиметровую вместимость танка, за исключением кормового и носового, V(H4), м3, в пределах уровня наполнения от Н3 до уровня Н4 вычисляют по формуле

V(H4) = l/3+S4-L2-10-3,                         (В.46)

где V3 - вместимость объема на уровне Н3, вычисляемая по формуле (В.42), м3;

S4 - площадь поперечного сечения, в пределах изменения уровня от Н3 до уровня Н4, вычисляемая по формуле (В.21) или (В.22), м2;

1_2 - длина днища танка в пределах высоты наполнения Н3, вычисляемая по формуле (В.38), мм.

В.2.9 Посантиметровую вместимость кормового танка, V(H4)K, м3, в пределах уровня наполнения от Н3 до уровня Н4 вычисляют по формуле

V (Н„ )" = V, + S„ ■ L, ■ 10-3 - V (На) - Д VB„,                  (В.47)

где У3 - вместимость объема на уровне Н3, вычисляемая по формуле (В.42), м3;

S3 - площадь поперечного сечения, в пределах изменения уровня от Н3 до уровня Н4, вычисляемая по формуле (В. 15), м2;

£-2 - длина днища танка в пределах высоты наполнения Н3, вычисляемая по формуле (В.38), мм;

М/вд ~ объем внутренних деталей, находящихся в пределах изменения уровня от Н3 до уровня НА, вычисляемый по формуле (В.54), м3.

У(НСК) - объем верхнего скоса танка в пределах изменения уровня от Нск до Н4, м3.

В.2.9.1 Объем верхнего скоса танка V(HCK), м3, в пределах изменения уровня от ^всп До НА.

- для левого танка вычисляют по формуле

(В.48)

- для правого танка вычисляют по формуле

^Г'ск )

(В.49)

В.2.10 Посантиметровую вместимость носового танка V(HA)H, м3, в пределах уровня наполнения от Н3 до уровня НА вычисляют по формуле

V(H4)"=V(H4)C-V(H4),                     (В.50)

где V(HA) - посантиметровая вместимость танка в пределах уровня наполнения от Н3 до уровня НА, вычисляемая по формуле (В.47), м3;

У(Н4)С - посантиметровую вместимость танка неисключенного объема скоса танка пределах уровня наполнения от Н3 до уровня НА, м3.

В.2.10.1 Посантиметровую вместимость танка неисключенного объема скоса танка

V. м3, в пределах уровня наполнения от /73 до уровня НА вычисляют по формуле где S(H4)C - площадь скоса, вычисляемая по формуле (В.52), м2;

(В.51)

V2 - посантиметровая вместимость носового танка на уровне Н2, вычисляемая по формуле (В.42), м3;

1СК - длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.10.2 Площадь скоса S(H4)C, м2, в пределах уровня от Н3 до уровня НА вычисляют по формуле

S(H4)C=BC,.H.1O^,

(В-52)

где Н - уровень в пределах от Н3 до уровня НА, мм;

Вск - ширина скоса, вычисляемая по формулам X, мм.

В.2.10.3 Ширину скоса Вск, мм, вычисляют по формуле

(В.53)

где LCK - длина скоса, вычисляемая по формуле (В.34) или (В.36), мм;

сх - угол, вычисляемый по формуле (В.ЗЗ) или (В.35), рад.

В.З Вычисление объема внутренних деталей

К внутренним деталям относят рамные шпангоуты таврового профиля (рисунок А. 11).

В.3.1 Объем рамных шпангоутов, приходящийся на 1 мм высоты И/ш, м3/мм, вычисляют по формуле

+

(В.54)

106

где hT - высота стенки профиля, мм;

Ьп - ширина полки профиля, мм;

Зп -толщина полки профиля, мм;

Ь^,Ь^ - ширина левой и правой стороны полки, мм;

т - число шпангоутов.

ПРИЛОЖЕНИЕ Г (обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«_____»_________________________г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА на стальной прямоугольный танк

№_________________ танкера типа_________________________________

Организация_________________________________________________________

Погрешность определения вместимости :________'

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ

«____»____________________________________г

Срок очередной поверки____________________________

Поверитель

подпись

должность, инициалы .фамилия

?--------------------------------

Указывают в зависимости от номинальной вместимости танка.

Г.2 Форма градуировочной таблицы танка с негофрированными переборками

Организация______________________________________

Танк №__________________________

Таблица Г.1- Посантиметровая вместимость пояса танка

Уровень наполнения,см

Вместимость,м3

Коэффициент вместимости м3/мм

0

1

2

ПРИЛОЖЕНИЕ Д

(обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ Руководитель предприятия владельца танкера (директор, гл. инженер)

АКТ измерений базовой высоты танка от «_____»____________________201__г.

Составлен в том, что комиссия, назначенная приказом по______________________

наименование предприятия

__________________________________________ , и членов:___________________________

- владельца танкера                                                  инициалы, фамилии

провела по_________контрольные измерения базовой высоты танка танкера типа______

номинальной вместимостью_______м3 при температуре окружающего воздуха °C_____.

Результаты измерения представлены в таблице 1.

Таблица 1

В миллиметрах

Базовая высота танка

Среднее арифметическое значение результатов двух измерений (Hg)K

Значение базовой высоты, установленное при поверке танка (Нб)п ,мм

1

2

Относительное изменение базовой высоты танка ,%, вычисляют по формуле

ffj \ _ /и ч

-----6 п-. ЮО, где значения величин (Нб)к, (Hg)n приведены в 1-й , 2-й графах. (нб)п

Вывод: требуется (не требуется) внеочередная поверка танка

Председатель комиссии

ПОДПИСЬ

Члены :

инициалы, фамилия

подпись

инициалы, фамилия

подпись

инициалы, фамилия

подпись

инициалы, фамилия

Указывают при заполнении.

БИБЛИОГРАФИЯ

  • [1] Приказ Минпромторга России от 30.11.2009 № 1081 (ред. от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения» (Зарегистрировано в Минюсте России 25.12.2009 № 15866);

  • [2] ТУ 257761.007-87 Толщиномер ультразвуковой УТ-93П;

  • [3] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М;

  • [4]  Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 № 38822).

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова : танк, танкер, вместимость, уровень, поверка, градуировка, высота, поверитель, измерение, погрешность, температура, наливное судно.

50

1

ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на стальные прямоугольные резервуары (танки) с криволинейными днищами, номинальной вместимостью 200 м3 (РГС-200), номинальной вместимостью 210 м3 (РГС-210) речных наливных судов (танкеров) проекта 414ВМ (ТО-600, ТО-601), предназначенных для измерения объема нефти и нефтепродуктов, а также их приема, отпуска и транспортировки в составе наливного судна проекта 414ВМ.

Межповерочный интервал не более 5 лет.

2

НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средства измерений;

ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения рабочих безопасности труда;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 12.4.310-2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 427-75 Линейки измерительные металлические. Технические условия;

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия;

ГОСТ 10528-90 Нивелиры. Общие технические условия;

3

ГОСТ 13837-79 Динамометры общего назначения. Технические условия.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
