Методика поверки «ГСОЕИ. Сила лабораторные» (437-183-2021 МП)
СОГЛАСОВАНО
Государственная система обеспечения единства измерений
Сита лабораторные
Методика поверки
437-183-2021 МП
С ан кт-Г1 с гербург
2021 г.
1 Общие положенияНастоящая методика поверки распространяется на сита лабораторные (далее - сита). К ситам данного типа относятся сита модификаций: С 12/38; С 12/38К; С 20/38; С 20/50; С 20/50К; С 20/100; С 20/100К; С 30/50; С 30/50К; С 30/100; С 30/100К; С 40/70; С 40/70К; С 40/140; С 40/140К; С 50/70; С 50/70К, изготовленные ООО «ВИБРОТЕХНИК», г. Санкт-Петербург, и устанавливает методы и средства их первичной и периодической поверок.
Поверяемые сита должны иметь прослеживаемость к государственному первичному эталону ГЭТ2-2021 «Государственный первичный эталон единицы длины - метра» в соответствии с государственной поверочной схемой для средств измерений длины в диапазоне от 110'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Госстандарта № 2840 от 28.12.2018 г.
Для обеспечения реализации методики поверки при определении метрологических характеристик сит применяется метод прямых измерений.
2 Перечень операций поверки средства измеренийПри проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
Внешний осмотр средства измерений |
7 |
Да |
Да |
|
Подготовка к поверке и опробование средства измерений |
8 | ||
|
Подготовка к поверке |
8.1 |
Да |
Да |
|
Опробование |
8.2 |
Да |
Нет |
|
Определение метрологических характеристик средства измерений |
9 | ||
|
Определение метрологических характеристик сит из сетки проволочной тканой |
9.1 |
Да |
Да |
|
Определение метрологических характеристик сит из перфорированных листов |
9.2 |
Да |
Да |
|
Подтверждение соответствия средства измерений метрологическим требованиям |
10 | ||
|
Подтверждение соответствия сит из сетки проволочной тканой метрологическим требованиям |
10.1 |
Да |
Да |
|
Подтверждение соответствия сит из перфорированных листов метрологическим требованиям |
10.2 |
Да |
Да |
Поверка сит прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а сита признают не прошедшими поверку.
3 Требования к условиям проведения поверкиПри проведении поверки должны быть соблюдены следующие условия:
-
- температура окружающего воздуха, °C от 15 до 25;
-
- относительная влажность, %, не более 80.
К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с устройством и принципом работы поверяемого средства измерений и средств поверки по эксплуатационной документации.
5 Метрологические и технические требования к средствам поверкиРекомендуемые средства поверки указаны в таблице 2.
Таблица 2 - Перечень средств поверки, рекомендуемых к применению при проведении поверки
|
Номер пункта методики поверки |
Средство поверки |
Метрологические и технические требования к средствам поверки |
|
8.2, 9.2 |
Штангенциркуль ШЦ-Ш-500-0,05 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52151-12) |
Диапазон измерений от 0 до 500 мм. Предел допускаемой абсолютной погрешности измерений не более ± 0,05 мм |
|
Штангенциркуль ШЦ-Ш-250-630-0,05 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52151-12) |
Диапазон измерений от 250 до 630 мм. Предел допускаемой абсолютной погрешности измерений не более ± 0,05 мм | |
|
9.1,9.2 |
Прибор измерительный двухкоординатный ДИП-6 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 12437-90) |
Рабочий эталон 3-го разряда согласно государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта №2840 от 28.12.2018 г. |
Эталоны единиц величин должны быть утверждены приказом Федерального агентства по техническому регулированию и метрологии. Средства измерений должны быть утвержденного типа.
Примечание - Допускается применять другие средства поверки, обеспечивающие метрологические характеристики с требуемой точностью.
6 Требования (условия) по обеспечению безопасности проведения поверкиПри проведении поверки необходимо соблюдать указания по технике безопасности, приведенные в эксплуатационной документации на средства поверки.
7 Внешний осмотр средства измеренийПри внешнем осмотре сит должно быть установлено:
-
- наличие заводского номера;
-
- наличие и четкость маркировки;
-
- отсутствие механических повреждений сетки проволочной тканой (складки, посторонние включения, неравномерность проволоки);
-
- отсутствие деформированных и порванных перемычек на листах с перфорацией;
-равномерное размещение отверстий без нарушения прямолинейности рядов и пропусков на листах с перфорацией;
-
- отсутствие трещин, расслоений;
Результат поверки положительный, если выполняются все вышеперечисленные требования.
-
8 Подготовка к поверке и опробование средства измерений
-
8.1.1 Выдержать сито в условиях проведения поверки не менее трех часов.
-
8.1.2 Подготовить средства поверки в соответствии с их эксплуатационной документацией.
-
8.2.1 Измерить внутренний диаметр обечайки сита с помощью штангенциркуля в двух взаимно-перпендикулярных сечениях.
-
8.2.2 Значение внутреннего диаметра обечайки сита не должно превышать номинальное на величину допускаемого отклонения, указанного в таблице 3.
Таблица 3 - Внутренний диаметр обечайки сит
|
Моди( |
)икация сита | ||||||||
|
С 12/38 С 12/38К |
С 20/38 |
С 20/50 С 20/50К |
С 20/100 С 20/100К |
С 30/50 С 30/50К |
С 30/100 С 30/1ООК |
С 40/70 С40/70К |
С 40/140 С 40/140К |
С 50/70 С 50/70К | |
|
Внутренний диаметр обечайки сит, мм |
120 |
200 |
200 |
200 |
300 |
300 |
400 |
400 |
500 |
|
±0,44 |
±0,58 |
±0,58 |
± 0,575 |
±0,65 |
±0,65 |
±0,7 |
±0,7 |
±0,78 | |
-
9 Определение метрологических характеристик средства измерений
-
9.1.1 Для определения максимального отклонения размера стороны ячейки от номинального значения Awmax, мм измерить размер стороны ячейки с увеличенными размерами wmax, мм на оцениваемом участке сетки проекционным методом с применением прибора измерительного двухкоординатного ДИП-6 (далее - ДИП-6).
-
9.1.2 Для определения отклонения среднего размера стороны ячейки от номинального значения выполнить измерения стороны ячейки мм в двух взаимно перпендикулярных направлениях по утку и основе (рисунок 1) проекционным методом с применением ДИП-6.

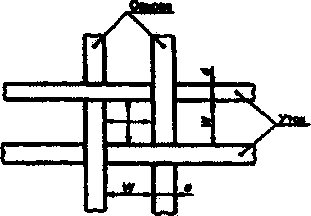

Рисунок 1 - Внешний вид ячейки
-
9.1.3 Для сит нормальной точности количество измеряемых ячеек должно быть не менее 10 в каждом из направлений (утка и основы) и не менее чем на двух участках сетки.
-
9.1.4 Для сит контрольной точности минимальное количество измеряемых ячеек должно соответствовать таблице 4.
Таблица 4 - Минимальное количество измеряемых ячеек, значение коэффициента к
|
Номинальный размер ячейки, мм |
Минимальное количество измеряемых ячеек |
Коэффициент к |
|
От 10 до4включ. |
2x15 |
1,66 |
|
От 3,55 до 2,24 включ. |
2x20 |
1,60 |
|
От 2 до 1,6 включ. |
2x25 |
1,55 |
|
От 1,4 до 0,8 включ. |
2x40 |
1,48 |
|
От 0,71 до 0,56 включ. |
2x50 |
1,45 |
|
От 0,5 до 0,4 включ. |
2x60 |
1,43 |
|
От 0,355 до 0,200 включ. |
2x80 |
1,40 |
|
От 0,180 до 0,020 включ. |
2x100 |
1,38 |
|
Минимальное количество измеряемых ячеек приведено для сит с диаметром обечайки 200 мм. Для сит с диаметром обечайки, отличным от 200 мм, значения в таблице следует изменить прямо пропорционально площади просеивания | ||
-
9.1.5 В ситах с числом ячеек 20 и менее определить размер стороны всех ячеек.
-
9.1.6 Для сит контрольной точности рассчитать среднеквадратическое отклонение (далее СКО) результатов измерений размеров ячеек S, мм в направлении основных и уточных нитей.
-
9.1.7 Для определения отклонения диаметра проволоки Дб?„ мм от номинального значения измерить диаметр проволоки d, мм проекционным методом с применением ДИП-6 в каждом из направлений (по утку и основе) в любом месте полотна не менее десяти раз.
-
9.2 Определение метрологических характеристик сит из перфорированных листов
-
9.2.1 Определение отклонения диаметра отверстий от номинального значения сит из листов с круглой перфорацией.
-
9.2.1.1 Выполнить измерения диаметра отверстия Dh мм в двух взаимно перпендикулярных направлениях по центральным линиям отверстия. Для сит с номинальным диаметром отверстий до 12 мм измерения проводить проекционным методом с применением ДИП-6, свыше 12 мм - с помощью штангенциркуля.
-
9.2.1.2 Для сит нормальной точности количество измеряемых отверстий должно быть не менее 10 и не менее чем на двух участках листа.
-
9.2.1.3 Для сит контрольной точности минимальное количество отверстий, которые должны быть измерены, приведено в таблице 5.
-
-
Таблица 5 - Минимальное количество измеряемых отверстий
|
Номинальные размеры отверстий, мм |
Минимальное количество измеряемых отверстий |
|
От 125 до 22,4 включ. |
все (максимум 25 в ситах диаметром больше 200 мм) |
|
От 20 до 4 включ. |
2x15 |
|
От 3,55 до 2,24 включ. |
2x20 |
|
От 2 до 1,6 включ. |
2x25 |
|
От 1,4 до 1 включ. |
2x40 |
|
Минимальное количество измеряемых отверстий приведено для сит с диаметром обечайки 200 мм. Для сит с диаметром обечайки, отличным от 200 мм, значения в таблице следует изменить прямо пропорционально площади просеивания. Если в просеивающей поверхности отсутствует минимальное количество измеряемых отверстий, то измеряют все отверстия в сите | |
-
9.2.2 Определение отклонения длины отверстий сит из листов с квадратной перфорацией
-
9.2.2.1 Выполнить измерения длины отверстия W„ мм в двух взаимно перпендикулярных направлениях по центральным линиям отверстия. Для сит с номинальной длиной отверстий до 12 мм измерения проводить проекционным методом с применением ДИП-6, свыше 12 мм - с помощью штангенциркуля.
-
9.2.2.2 Для сит нормальной точности количество измеряемых отверстий должно быть не менее 10 и не менее чем на двух участках листа.
-
9.2.2.3 Для сит контрольной точности минимальное количество отверстий, которые должны быть измерены, приведено в таблице 5.
-
-
9.2.3 Определение отклонения расстояния между центрами отверстий листов с круглой и квадратной перфорацией
-
9.2.3.1 Измерить длину I, мм в любом месте полотна сита вдоль двух рядов отверстий в различном направлении (рисунок 2, рисунок 3) так, чтобы каждая линия включала не менее 10 отверстий в каждом направлении. При количестве отверстий в ряду менее 10, длина /, мм измеряется между крайними отверстиями ряда, расположенными не ближе 20 мм от края обечайки.
-
9.2.3.2 Для сит с номинальной длиной (диаметром) отверстий до 7 мм измерения проводить с помощью ДИП-6, для отверстий свыше 7 мм - с помощью штангенциркуля.

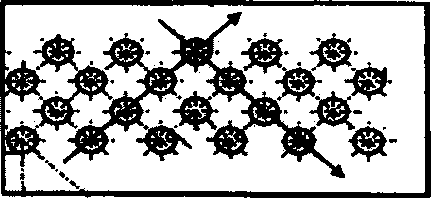

Рисунок 3 - Полотно со смещенными рядами отверстий
-

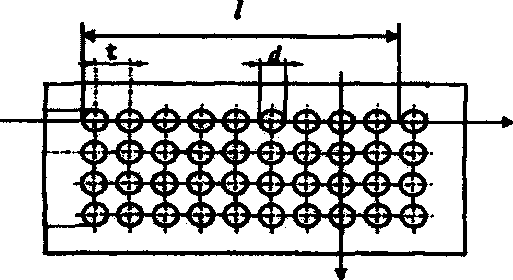

Рисунок 2 - Полотно с прямыми рядами отверстий
-
10 Подтверждение соответствия средства измерений метрологическим требованиям
-
10.1 Подтверждение соответствия сит из сетки проволочной тканой метрологическим требованиям
мм от
-
10.1.1 Значение максимального отклонения размера стороны ячейки Awm,zx, номинального значения вычислить по формуле
-
-
AW/nax — Wjnax — ,
(1)
где wmax- размер стороны ячейки с увеличенными размерами, мм; wHom - номинальный размер стороны ячейки, мм.
Максимальное отклонение размера стороны ячейки Лмтах, мм от номинального значения не должно превышать допустимое значение Дтах, мм, указанное в таблицах 6
7 и8. как сред-а ячеек в
-
10.1.2 Средний размер стороны ячейки wcp, мм на полотне сита определить нее арифметическое результатов измерений минимально необходимого количеств! каждом из направлений (утка и основы) по формуле i*. i=i_____
(2)
w "ср
П
где w, - размер z-ой ячейки по утку (основе), мм; п - количество измеренных отверстий.
значения
Отклонение среднего размера стороны ячейки Awcp, мм от номинального определить по формуле
(3)
Awcp=wcp - W ном ?
где wcp - средний размер стороны ячейки, мм;
wHom - номинальный размер стороны ячейки, мм.
Отклонение среднего размера стороны ячейки Awcp, мм от номинального значения не
должно превышать допускаемое отклонение Aw, мм, указанное в таблицах 6,7 и 8.
-
10.1.3 Вычислить СКО результатов измерений размеров ячеек S, мм отдельно в на
правлении основных и уточных нитей по формуле
6 J (п-1) ’
где w— размер /-ой ячейки по утку или по основе, мм;
п - количество измерений.
Для повышения уровня достоверности СКО результатов измерений размеров ячеек до 99 % рассчитать прогнозируемое СКО результатов измерений размеров ячеек мм по формуле
(4)
<т5=к ■ S,
(5)
где к - коэффициент, повышающий уровень достоверности СКО до 99 %. Значение к приведено в таблице 4;
S - СКО результатов измерений размеров ячеек, рассчитанное по формуле (4). Прогнозируемое СКО результатов измерений размеров ячеек os, мм не должно превышать допускаемое значение а о, мм, указанное в таблице 8.
-
10.1.4 За диаметр проволоки d, мм принять среднее арифметическое значение полученных результатов измерений dcp, мм, вычисленное по формуле
и
ы
(6)
d = ./=!___
иср ’
п
где di - /-й результат измерений диаметра проволоки, мм;
п - количество измерений.
формуле
Отклонение диаметра проволоки А(7„ мм от номинального значения опред
елить по
(7)
где dcp- средний диаметр проволоки, мм; dnoM ~ номинальный диаметр проволоки, мм.
должно
Отклонение диаметра проволоки А<4 мм от номинального значения не превышать допустимое значение А^, мм, указанное в таблицах 6, 7 и 8.
Таблица 6 - Номинальные размеры стороны ячеек, диаметры проволоки, допускаемые отклонения размера стороны ячейки и диаметра проволоки сетки проволочной тканой из бронзы
|
Номинальный размер стороны ячейки в свету wH0M, мм |
Допускаемое отклонение среднего размера стороны ячейки от номинального значения A)V, мм |
Максимальное отклонение размера стороны ячейки от номинального значения А^, мм |
Номинальный диаметр проволоки dnoMi мм |
Допускаемое отклонение диаметра проволоки от номинального значения А^, мм |
Материал проволоки |
|
0,040 |
± 0,004 |
0,028 |
0,030 |
± 0,004 |
бронза |
|
0,045 |
± 0,005 |
0,031 |
0,036 |
± 0,004 |
бронза |
|
0,050 |
± 0,006 |
0,034 |
0,036 |
± 0,004 |
бронза |
|
0,056 |
± 0,006 |
0,038 |
0,040 |
± 0,004 |
бронза |
|
0,063 |
± 0,007 |
0,041 |
0,040 |
± 0,004 |
бронза |
Таблица 7 - Номинальные размеры стороны ячеек, диаметры проволоки, допускаемые отклонения размера стороны ячейки и диаметра проволоки сетки проволочной тканой из латуни
|
Номинальный размер стороны ячейки в свету wH0M, мм |
Допускаемое отклонение среднего размера стороны ячейки от номинального значения А„., мм |
Максимальное отклонение размера стороны ячейки от номинального значения A^, мм |
Номинальный диаметр проволоки duoMt мм |
Допускаемое отклонение диаметра проволоки от номинального значения А^, мм |
Материал проволоки | |
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
0,071 |
± 0,007 |
0,045 |
0,050 |
± 0,004 |
латунь | |
|
0,080 |
± 0,008 |
0,050 |
0,055 |
± 0,004 |
латунь | |
|
0,090 |
± 0,009 |
0,055 |
0,060 |
± 0,006 |
латунь | |
|
0,100 |
± 0,009 |
0,060 |
0,060 |
± 0,006 |
латунь | |
|
0,112 |
±0,010 |
0,067 |
0,080 |
± 0,006 |
латунь | |
|
0,125 |
±0,011 |
0,074 |
0,080 |
± 0,006 |
латунь | |
|
0,140 |
± 0,012 |
0,081 |
0,090 |
± 0,006 |
латунь | |
|
0,160 |
± 0,014 |
0,091 |
0,100 |
± 0,010 |
латунь | |
|
0,180 |
±0,015 |
0,099 |
0,120 |
±0,010 |
латунь | |
|
0,200 |
± 0,016 |
0,106 |
0,120 |
±0,010 |
латунь | |
|
0,224 |
±0,018 |
0,116 |
0,120 |
± 0,010 |
латунь | |
|
0,250 |
± 0,020 |
0,125 |
0,120 |
± 0,010 |
латунь | |
|
0,280 |
± 0,022 |
0,140 |
0,140 |
±0,010 |
латунь | |
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
0,315 |
± 0,024 |
0,151 |
0,160 |
± 0,010 |
л |
атунь |
|
0,355 |
± 0,026 |
0,163 |
0,160 |
±0,010 |
л |
атунь |
|
0,400 |
± 0,029 |
0,180 |
0,160 |
±0,010 |
л |
атунь |
|
0,450 |
± 0,032 |
0,194 |
0,200 |
±0,015 |
л |
атунь |
|
0,500 |
± 0,040 |
0,210 |
0,250 |
±0,015 |
л |
атунь |
|
0,560 |
± 0,040 |
0,220 |
0,250 |
±0,015 |
л |
атунь |
|
0,630 |
± 0,050 |
0,250 |
0,300 |
±0,015 |
л |
атунь |
|
0,700 |
± 0,050 |
0,280 |
0,300 |
±0,015 |
л |
атунь |
|
0,800 |
± 0,060 |
0,310 |
0,300 |
±0,015 |
л |
атунь |
|
0,900 |
± 0,060 |
0,340 |
0,400 |
±0,015 |
л |
атунь |
|
1,000 |
± 0,070 |
0,370 |
0,400 |
±0,015 |
л |
атунь |
|
1,250 |
± 0,080 |
0,450 |
0,400 |
±0,015 |
л |
[атунь |
|
1,600 |
±0,100 |
0,560 |
0,500 |
± 0,020 |
л |
[атунь |
|
2,000 |
± 0,120 |
0,700 |
0,500 |
± 0,020 |
л |
атунь |
|
2,500 |
±0,150 |
0,880 |
0,500 |
± 0,020 |
л |
[атунь |
Таблица 8 - Номинальные размеры стороны ячеек, диаметры проволоки, допускаемые
отклонения размера стороны ячейки и диаметра проволоки, предел допускаемого среднеквадратического отклонения результатов измерений размеров ячеек сетки проволочной тканой из нержавеющей стали (НС)
|
Номинальный размер стороны ячейки в свету wHOM, мм |
Допускаемое отклонение среднего размера стороны ячейки от номинального значения Aw, мм |
Максимальное отклонение размера стороны ячейки от номинального значения Атах, ММ |
Предел допускаемого среднеквадратического отклонения (СКО) результатов измерений размеров ячеек ао, мм |
Номинальный диаметр проволоки &ном) ММ |
Допускаемое отклонение диаметра проволоки от номинального значения А<7, мм |
Материал проволоки |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
0,020* |
±0,0021 |
0,0133 |
0,0047 |
0,020 |
± 0,003 |
НС |
|
0,025* |
± 0,0022 |
0,0148 |
0,0052 |
0,025 |
± 0,004 |
НС |
|
0,032* |
± 0,0024 |
0,0166 |
0,0059 |
0,028 |
± 0,005 |
НС |
|
0,032 |
± 0,0045 |
0,0288 |
— |
0,030 |
± 0,0030 |
НС |
|
0,036* |
± 0,0026 |
0,0176 |
0,0062 |
0,030 |
От -0,006 до ±0,005 |
НС |
|
0,038* |
± 0,0026 |
0,0181 |
0,0064 |
0,030 |
От -0,006 до ±0,005 |
НС |
|
0,040* |
± 0,0027 |
0,0186 |
0,0065 |
0,032 |
± 0,005 |
НС |
|
0,040 |
± 0,0056 |
0,0360 |
- |
0,030 |
± 0,003 |
НС |
|
0,045* |
± 0,0028 |
0,0197 |
0,0069 |
0,032 |
± 0,005 |
НС |
|
0,050* |
± 0,0030 |
0,0209 |
0,0073 |
0,036 |
± 0,005 |
НС |
|
0,053* |
±0,0031 |
0,0215 |
0,0076 |
0,036 |
± 0,005 |
НС |
|
0,056* |
± 0,0032 |
0,0221 |
0,0078 |
0,040 |
± 0,006 |
НС |
|
0,063 |
± 0,0070 |
0,0410 |
— |
0,040 |
± 0,004 |
НС |
|
0,063* |
± 0,0034 |
0,0236 |
0,0083 |
0,045 |
± 0,007 |
НС |
|
0,064 |
±0,0051 |
0,0256 |
- |
0,032 |
± 0,004 |
НС |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
0,071 |
± 0,0100 |
0,0400 |
— |
0,030 |
± 0,003 |
НС |
|
0,071 |
± 0,0092 |
0,0533 |
— |
0,055 |
± 0,006 |
НС |
|
0,071* |
± 0,0036 |
0,0251 |
0,0089 |
0,050 |
От -0,007 до ±0,008 |
НС |
|
0,074 |
± 0,0096 |
0,0555 |
— |
0,053 |
± 0,006 |
НС |
|
0,075* |
± 0,0037 |
0,0259 |
0,0091 |
0,050 |
От -0,007 до ±0,008 |
НС |
|
0,080* |
± 0,0039 |
0,0268 |
0,0095 |
0,056 |
± 0,008 |
НС |
|
0,090* |
± 0,0042 |
0,0286 |
0,0101 |
0,063 |
± 0,009 |
НС |
|
0,094 |
± 0,0075 |
0,0376 |
- |
0,055 |
± 0,006 |
НС |
|
0,100 |
± 0,0090 |
0,0600 |
— |
0,060 |
± 0,006 |
НС |
|
0,100* |
± 0,0045 |
0,0304 |
0,0108 |
0,071 |
±0,011 |
НС |
|
0,106* |
± 0,0047 |
0,0314 |
0,0111 |
0,071 |
±0,011 |
НС |
|
0,112* |
± 0,0048 |
0,0324 |
0,0115 |
0,080 |
± 0,012 |
НС |
|
0,125 |
±0,0110 |
0,0740 |
- |
0,080 |
± 0,006 |
НС |
|
0,125* |
± 0,0052 |
0,0345 |
0,0122 |
0,090 |
От-0,013 до ±0,014 |
НС |
|
0,140 |
±0,0182 |
0,1050 |
— |
0,090 |
±0,010 |
НС |
|
0,140 |
±0,0182 |
0,1050 |
— |
0,110 |
± 0,010 |
НС |
|
0,140* |
± 0,0057 |
0,0368 |
0,0131 |
0,100 |
±0,015 |
НС |
|
0,150* |
± 0,0060 |
0,0383 |
0,0137 |
0,100 |
±0,015 |
НС |
|
0,160 |
±0,0176 |
0,0960 |
— |
0,100 |
±0,010 |
НС |
|
0,160* |
± 0,0063 |
0,0398 |
0,0142 |
0,112 |
От-0,017 до ±0,018 |
НС |
|
0,160 |
±0,0176 |
0,0960 |
— |
0,120 |
±0,012 |
НС |
|
0,180* |
± 0,0068 |
0,0427 |
0,0153 |
0,125 |
От -0,019 до ±0,025 |
НС |
|
0,200 |
±0,0160 |
0,1000 |
— |
0,130 |
±0,013 |
НС |
|
0,200* |
± 0,0074 |
0,0454 |
0,0163 |
0,140 |
От-0,020 до ±0,030 |
НС |
|
0,212* |
± 0,0078 |
0,0471 |
0,0169 |
0,140 |
От -0,020 до ±0,030 |
НС |
|
0,224* |
±0,0081 |
0,0487 |
0,0175 |
0,160 |
± 0,030 |
НС |
|
0,250* |
± 0,0089 |
0,0520 |
0,0188 |
0,160 |
± 0,030 |
НС |
|
0,250 |
± 0,0250 |
0,1000 |
— |
Основа - 0,200/ Уток - 0,220 |
± 0,022 |
НС |
|
0,280* |
± 0,0098 |
0,0558 |
0,0203 |
0,180 |
± 0,030 |
НС |
|
0,280 |
± 0,0280 |
0,1120 |
— |
Основа - 0,220/ Уток - 0,250 |
± 0,025 |
НС |
|
0,287 |
± 0,0290 |
0,072 |
- |
0,1 |
±0,01 |
НС |
|
0,300* |
± 0,0104 |
0,0582 |
0,0212 |
0,200 |
± 0,030 |
НС |
|
0,315* |
±0,0108 |
0,0600 |
0,0219 |
0,200 |
± 0,030 |
НС |
|
0,315 |
±0,0315 |
0,1260 |
— |
Основа - 0,250/ Уток - 0,280 |
±0,028 |
НС |
|
0,355* |
± 0,0120 |
0,0647 |
0,0237 |
0,224 |
От -0,034 до ±0,036 |
НС |
|
0,355 |
± 0,0355 |
0,1420 |
— |
Основа - 0,280/ Уток - 0,300 |
± 0,030 |
НС |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
0,355 |
± 0,0355 |
0,1420 |
— |
0,16 |
± 0,016 |
НС |
|
0,400 |
± 0,0320 |
0,2000 |
— |
0,150 |
±0,015 |
НС |
|
0,400 |
± 0,0360 |
0,1600 |
- |
0,200 |
± 0,020 |
НС |
|
0,400* |
±0,0133 |
0,0698 |
0,0257 |
0,250 |
± 0,040 |
НС |
|
0,400 |
± 0,0360 |
0,1600 |
— |
Основа - 0,300/ Уток - 0,350 |
± 0,035 |
НС |
|
0,425* |
± 0,0140 |
0,0725 |
0,0268 |
0,280 |
± 0,040 |
НС |
|
0,450 |
± 0,0405 |
0,1800 |
— |
0,200 |
± 0,020 |
НС |
|
0,450 |
± 0,0405 |
0,1800 |
- |
0,250 |
± 0,025 |
НС |
|
0,450* |
± 0,0147 |
0,0752 |
0,0279 |
0,280 |
± 0,040 |
НС |
|
0,450 |
± 0,0405 |
0,1800 |
— |
Основа - 0,300/ Уток - 0,350 |
± 0,035 |
НС |
|
0,500 |
± 0,0450 |
0,2000 |
- |
0,200 |
± 0,020 |
НС |
|
0,500 |
± 0,0450 |
0,2000 |
— |
0,250 |
± 0,025 |
НС |
|
0,500 |
± 0,0450 |
0,2000 |
- |
0,300 |
± 0,030 |
НС |
|
0,500* |
± 0,0162 |
0,0805 |
0,0300 |
0,315 |
± 0,045 |
НС |
|
0,500 |
± 0,0450 |
0,2000 |
— |
Основа - 0,350/ Уток - 0,400 |
± 0,040 |
НС |
|
0,550 |
± 0,0495 |
0,2200 |
- |
0,220 |
± 0,025 |
НС |
|
0,550 |
± 0,0495 |
0,2200 |
— |
0,280 |
± 0,028 |
НС |
|
0,560 |
± 0,0504 |
0,2240 |
— |
Основа - 0,350, Уток - 0,400 |
± 0,040 |
НС |
|
0,560* |
±0,0179 |
0,0866 |
0,0324 |
0,355 |
± 0,055 |
НС |
|
0,600* |
± 0,0190 |
0,0906 |
0,0340 |
0,400 |
± 0,060 |
НС |
|
0,630 |
± 0,0567 |
0,2520 |
- |
0,250 |
± 0,025 |
НС |
|
0,630 |
± 0,0567 |
0,2520 |
— |
0,320 |
± 0,030 |
НС |
|
0,630 |
± 0,0567 |
0,2520 |
— |
Основа - 0,400/ Уток - 0,450 |
± 0,045 |
НС |
|
0,630* |
± 0,0199 |
0,0935 |
0,0352 |
0,400 |
± 0,060 |
НС |
|
0,700 |
± 0,0630 |
0,2800 |
— |
0,220 |
± 0,025 |
НС |
|
0,700 |
± 0,0630 |
0,2800 |
— |
0,280 |
± 0,030 |
НС |
|
0,700 |
± 0,0630 |
0,2800 |
— |
0,320 |
± 0,030 |
НС |
|
0,700 |
± 0,0630 |
0,2800 |
— |
Основа - 0,400/ Уток - 0,450 |
± 0,045 |
НС |
|
0,710* |
± 0,0222 |
0,1011 |
0,0384 |
0,450 |
± 0,070 |
НС |
|
0,800 |
± 0,0720 |
0,3200 |
— |
0,250 |
± 0,025 |
НС |
|
0,800 |
± 0,0720 |
0,3200 |
— |
0,320 |
± 0,032 |
НС |
|
0,800 |
± 0,0720 |
0,3200 |
— |
Основа - 0,450/ Уток - 0,500 |
± 0,050 |
НС |
|
0,800* |
± 0,0248 |
0,1094 |
0,0418 |
0,450 |
± 0,070 |
НС |
|
0,850* |
± 0,0262 |
0,1139 |
0,0436 |
0,500 |
От -0,070 до ±0,080 |
НС |
|
0,900 |
± 0,0810 |
0,3600 |
- |
0,220 |
± 0,022 |
НС |
|
0,900 |
±0,0810 |
0,3600 |
- |
0,360 |
± 0,036 |
НС |
|
0,900 |
±0,0810 |
0,3600 |
— |
Основа - 0,450/ Уток - 0,500 |
± 0,050 |
НС |
|
0,900* |
± 0,0276 |
0,1183 |
0,0455 |
0,500 |
От -0,070 до ±0,080 |
НС |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1,000 |
± 0,0900 |
0,4000 |
— |
0,250 |
± 0,025 |
НС |
|
1,000 |
± 0,0900 |
0,4000 |
— |
0,320 |
± 0,032 |
НС |
|
1,000 |
± 0,0900 |
0,4000 |
— |
0,400 |
± 0,040 |
НС |
|
1,000 |
± 0,0800 |
0,4000 |
— |
Основа - 0,500/ Уток - 0,550 |
± 0,055 |
НС |
|
1,000* |
± 0,0300 |
0,1270 |
0,0490 |
0,560 |
± 0,080 |
НС |
|
1,100 |
± 0,0990 |
0,4400 |
- |
0,280 |
± 0,028 |
НС |
|
1,100 |
± 0,0990 |
0,4400 |
- |
0,360 |
± 0,036 |
НС |
|
1,120* |
± 0,0340 |
0,1370 |
0,0530 |
0,560 |
± 0,080 |
НС |
|
1,180* |
± 0,0360 |
0,1420 |
0,0560 |
0,630 |
± 0,090 |
НС |
|
1,200 |
±0,1080 |
0,4800 |
— |
0,320 |
± 0,032 |
НС |
|
1,200 |
±0,1080 |
0,4800 |
— |
0,400 |
± 0,040 |
НС |
|
1,250 |
±0,0800 |
0,4500 |
— |
0,400 |
±0,015 |
НС |
|
1,250* |
± 0,0380 |
0,1480 |
0,0580 |
0,630 |
± 0,090 |
НС |
|
1,400 |
± 0,1260 |
0,5600 |
- |
0,450 |
± 0,045 |
НС |
|
1,400 |
± 0,1260 |
0,5600 |
— |
0,360 |
± 0,036 |
НС |
|
1,400 |
± 0,1260 |
0,5600 |
— |
0,650 |
± 0,065 |
НС |
|
1,400* |
± 0,0420 |
0,1590 |
0,0630 |
0,710 |
±0,110 |
НС |
|
1,600 |
±0,1440 |
0,6400 |
- |
0,320 |
± 0,032 |
НС |
|
1,600 |
± 0,1440 |
0,6400 |
— |
0,400 |
± 0,040 |
НС |
|
1,600* |
± 0,0470 |
0,1750 |
0,0700 |
0,800 |
± 0,120 |
НС |
|
1,700* |
± 0,0500 |
0,1820 |
0,0730 |
0,800 |
±0,120 |
НС |
|
1,800 |
±0,1620 |
0,7200 |
- |
0,450 |
± 0,045 |
НС |
|
1,800 |
±0,1620 |
0,7200 |
— |
0,550 |
± 0,055 |
НС |
|
1,800 |
±0,1620 |
0,7200 |
— |
0,700 |
± 0,070 |
НС |
|
1,800* |
± 0,0530 |
0,1890 |
0,0760 |
0,800 |
±0,120 |
НС |
|
2,000 |
±0,1800 |
0,8000 |
- |
0,400 |
± 0,040 |
НС |
|
2,000 |
±0,1800 |
0,8000 |
— |
0,500 |
± 0,050 |
НС |
|
2,000 |
±0,1800 |
0,8000 |
— |
0,600 |
± 0,060 |
НС |
|
2,000* |
± 0,0590 |
0,2040 |
0,0830 |
0,900 |
От-0,130 до ±0,140 |
НС |
|
2,000 |
±0,1800 |
0,8000 |
— |
1,000 |
±0,100 |
НС |
|
2,000 |
±0,1800 |
0,8000 |
- |
1,200 |
±0,120 |
НС |
|
2,200 |
±0,1980 |
0,8800 |
- |
0,450 |
± 0,045 |
НС |
|
2,200 |
±0,1980 |
0,8800 |
- |
0,700 |
± 0,070 |
НС |
|
2,240* |
± 0,0650 |
0,2200 |
0,0900 |
0,900 |
От-0,130 до ±0,140 |
НС |
|
2,360* |
± 0,0690 |
0,2280 |
0,0940 |
1,000 |
±0,150 |
НС |
|
2,500 |
± 0,2250 |
1,0000 |
- |
0,400 |
± 0,040 |
НС |
|
2,500 |
± 0,2250 |
1,0000 |
— |
0,500 |
± 0,050 |
НС |
|
2,500 |
± 0,2250 |
1,0000 |
- |
0,600 |
± 0,060 |
НС |
|
2,500* |
± 0,0730 |
0,2380 |
0,0980 |
1,000 |
±0,150 |
НС |
|
2,800 |
± 0,2520 |
1,1200 |
— |
0,450 |
± 0,045 |
НС |
|
2,800 |
± 0,2520 |
1,1200 |
- |
0,900 |
± 0,090 |
НС |
|
2,800* |
±0,0810 |
0,2570 |
0,1080 |
1,120 |
От -0,170 до ±0,180 |
НС |
|
3,150* |
±0,0910 |
0,2790 |
0,1180 |
1,250 |
От-0,190 до ±0,250 |
НС |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
3,200 |
± 0,2880 |
1,2800 |
— |
0,500 |
± 0,050 |
НС |
|
2,800 |
± 0,2520 |
1,1200 |
— |
0,900 |
± 0,090 |
НС |
|
2,800* |
±0,0810 |
0,2570 |
0,1080 |
1,120 |
От-0,170 до ±0,180 |
НС |
|
3,150* |
± 0,0910 |
0,2790 |
0,1180 |
1,250 |
От-0,190 до ±0,250 |
НС |
|
3,200 |
± 0,2880 |
1,2800 |
— |
0,500 |
± 0,050 |
НС |
|
3,200 |
± 0,2880 |
1,2800 |
- |
0,800 |
± 0,080 |
НС |
|
3,200 |
± 0,2880 |
1,2800 |
— |
1,200 |
± 0,120 |
НС |
|
3,350* |
± 0,0960 |
0,2920 |
0,1240 |
1,250 |
От-0,190 до ±0,250 |
НС |
|
3,500 |
±0,3150 |
1,4000 |
— |
0,700 |
± 0,070 |
НС |
|
3,500 |
±0,3150 |
1,4000 |
— |
0,900 |
± 0,090 |
НС |
|
3,500 |
±0,3150 |
1,4000 |
— |
1,000 |
± 0,100 |
НС |
|
3,550* |
±0,1020 |
0,3040 |
0,1300 |
1,250 |
От -0,190 до ±0,250 |
НС |
|
4,000 |
± 0,3600 |
1,6000 |
— |
0,600 |
± 0,060 |
НС |
|
4,000 |
± 0,3600 |
1,6000 |
— |
1,000 |
±0,100 |
НС |
|
4,000 |
± 0,3600 |
1,6000 |
— |
1,200 |
±0,120 |
НС |
|
4,000* |
±0,1140 |
0,3300 |
0,1430 |
1,400 |
От -0,200 до ±0,300 |
НС |
|
4,500* |
±0,1280 |
0,3590 |
0,1570 |
1,400 |
От -0,200 до ±0,300 |
НС |
|
4,750* |
±0,1350 |
0,3730 |
0,1640 |
1,600 |
± 0,300 |
НС |
|
5,000* |
± 0,1420 |
0,3870 |
0,1710 |
1,600 |
± 0,300 |
НС |
|
5,600* |
±0,1590 |
0,4200 |
0,1880 |
1,600 |
± 0,300 |
НС |
|
6,300* |
±0,1780 |
0,4560 |
0,2070 |
1,800 |
± 0,300 |
НС |
|
6,700* |
±0,1890 |
0,4770 |
0,2180 |
1,800 |
± 0,300 |
НС |
|
7,100* |
± 0,2000 |
0,4970 |
0,2290 |
1,800 |
± 0,300 |
НС |
|
8,000* |
± 0,2240 |
0,5420 |
0,2540 |
2,000 |
± 0,300 |
НС |
|
9,000* |
±0,2510 |
0,5890 |
0,2810 |
2,240 |
От -0,340 до ±0,360 |
НС |
|
9,500* |
± 0,2650 |
0,6130 |
0,2940 |
2,240 |
От -0,340 до ±0,360 |
НС |
|
10,000* |
± 0,2790 |
0,6360 |
0,3070 |
2,500 |
± 0,400 |
НС |
|
* обозначены номинальные размеры стороны ячейки для сит контрольной точности | ||||||
-
10.2 Подтверждение соответствия сит из перфорированных листов метрологическим требованиям
-
10.2.1 Подтверждение соответствия сит из листов с круглой перфорацией Метрологическим требованиям
-
10.2.1.1 Для сит нормальной точности за диаметр отверстий принять среднее арифметическое Dcp, мм результатов измерений, вычисленное по формуле
-
-
п
Ед(8)
D = ——
^ср ’
П
где D/ - i-й результат измерений диаметра отверстия, мм; п - количество измерений.
-
10.2.1.2 Отклонение диаметра отверстия АД, мм определить по формуле
^Dj Dcp ~ DH0M,
где Dcp - средний диаметр отверстия, мм;
DH0M - номинальный диаметр отверстия, мм.
’i, мм от
-
10.2.1.3 Для сит нормальной точности отклонение диаметра отверстия АД. номинального значения не должно превышать допускаемое значение АД, мм, указанное в таблице 9.
-
10.2.1.4 Для сит контрольной точности отклонение диаметра отверстия АД„ мм определить по формуле
АД = Dj - Dhom ,
(Ю)
где D- i-й результат измерений диаметра отверстия, мм;
Dhom - номинальный диаметр отверстия, мм.
-
10.2.1.5 Для сит контрольной точности отклонение диаметра отверстия АД, мм от номинального значения не должно превышать допускаемое значение &D, мм, указанное в таблице 9, для любого измеренного диаметра отверстия.
10.2.2 Подтверждение соответствия сит из листов с квадратной перфораций метрологическим требованиям
-
10.2.2.1 Для сит нормальной точности за действительную длину отверстий) принять среднее арифметическое результатов измерений Wcp, мм, вычисленное по формуле
tv
(И)
W = ■&—
ср
п
где Wj - i-й результат измерений длины отверстий, мм;
п - количество измерений.
-
10.2.2.2 Отклонение длины отверстия AWi} мм определить по формуле
(12)
^Wi=Wcp-WHOm ,
где Wcp - средний диаметр отверстия, мм;
WHom - номинальный диаметр отверстия, мм.
-
10.2.2.3 Для сит нормальной точности отклонение длины отверстия АИ|, мм от номинального значения не должно превышать допускаемое значение &W, мм, указанное в таблице 10.
-
10.2.2.4 Для сит контрольной точности отклонение длины отверстия А^, мм определить по формуле
(13)
где Wj- i-й результат измерений длины отверстия, мм;
WHOm - номинальная длина отверстия, мм.
-
10.2.2.5 Для сит контрольной точности отклонение длины отверстия AWt мм не должно превышать допускаемое значение А FT, мм, указанное в таблице 10, для любой измеренной длины отверстия.
-
10.2.3 Расчет значения отклонения расстояния между центрами отверстий листов с круглой (квадратной) перфорацией
-
10.2.3.1 Вычислить расстояние между центрами отверстий lh мм для каждой измеренной длины /, мм по формуле I
(14)
п
где Ц - длина, на которой расположены последовательно п отверстий одного ряда,
мм.
-
10.2.3.2 Определить среднее арифметическое значение расстояния между [центрами отверстий tcp, мм по формуле
th
(15)
t =-^-ср 2
где tj - расстояние между центрами отверстий, вычисленное по формуле 14.
За расстояние между центрами отверстий принять среднее арифметическое Значение расстояния между центрами отверстий tcp, мм.
-
10.2.3.3 Отклонение расстояния между центрами отверстий А/„ мм определить по формуле
&tl tcp ~ tfjOM •>
(16)
где tcp - среднее расстояние между центрами отверстий, мм; tn0M - номинальное расстояние между центрами отверстий, мм.
Отклонение расстояния между центрами отверстий Д/(, мм от номинального значения не должно превышать допускаемое значение Д/, мм указанное в таблице 9 (для перфорации) и таблице 10 (для квадратной перфорации).
круглой
Таблица 9 - Номинальный диаметр отверстий, расстояние между центрами отверстий, допускаемые отклонения диаметра и расстояния между центрами отверстий от номинальных значений листов с круглой перфорацией
|
Номинальный диаметр отверстий DhoMi ММ |
Допускаемое отклонение диаметра отверстия от номинального значения А£>, мм |
Номинальное расстояние между центрами отверстий 1ном> ММ |
Допускаемое отклонение расстояния между центрами отверстий от номинального значения АГ, мм |
С 12/38, С 12/38К |
С 20/50, С 20/50К, С 20/100, С 20/100К |
С 30/50, С 30/50К, С 30/100, С 30/1ООК |
С 40/70, С 40/70К, С 40/140, С 40/140К |
С 50/70, С 50/70К, |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
0,80 |
±0,08 |
1,50 |
±0,40 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
1,00* |
±0,07 |
2,00 |
±0,20 | |||||
|
1,00 |
±0,20 |
2,00 |
±0,50 | |||||
|
1,12* |
±0,07 |
2,22 |
±0,28 | |||||
|
1,18* |
±0,07 |
2,40 |
±0,30 | |||||
|
1,25* |
±0,08 |
2,45 |
±0,30 | |||||
|
1,40* |
±0,08 |
2,60 |
±0,30 | |||||
|
1,50 |
±0,12 |
3,00 |
±0,50 | |||||
|
1,60* |
±0,08 |
2,75 |
±0,30 | |||||
|
1,70* |
±0,08 |
3,00 |
±0,30 | |||||
|
1,80* |
±0,08 |
3,10 |
±0,40 | |||||
|
2,00* |
±0,09 |
3,30 |
±0,40 | |||||
|
2,00 |
±0,20 |
3,50 |
±0,60 | |||||
|
2,00 |
±0,15 |
5,00 |
±0,15 | |||||
|
2,24* |
±0,10 |
3,60 |
±0,40 | |||||
|
2,36* |
±0,11 |
3,75 |
±0,40 | |||||
|
2,50* |
±0,11 |
3,90 |
±0,40 | |||||
|
2,50 |
±0,20 |
4,00 |
±0,60 | |||||
|
2,80* |
±0,11 |
4,35 |
±0,60 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
3,00 |
±0,10 |
4,70 |
±0,60 | |||||
|
3,00 |
±0,10 |
5,00 |
± 1,00 | |||||
|
3,15* |
±0,11 |
4,70 |
±0,60 | |||||
|
3,15 |
±0,11 |
6,00 |
±0,60 | |||||
|
3,25 |
±0,20 |
5,20 |
±0,60 | |||||
|
3,25 |
±0,20 |
6,00 |
±0,60 | |||||
|
3,35* |
±0,11 |
5,00 |
±0,60 | |||||
|
3,50 |
±0,20 |
6,00 |
±0,60 | |||||
|
3,55* |
±0,12 |
5,20 |
±0,60 | |||||
|
3,60 |
±0,20 |
6,00 |
±0,60 | |||||
|
3,75 |
±0,20 |
6,00 |
±0,60 | |||||
|
4,00* |
±0,13 |
5,80 |
±0,60 | |||||
|
4,00 |
±0,20 |
6,00 |
±0,60 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
4,00 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,20 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,25 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,30 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,50* |
±0,14 |
6,30 |
±0,60 | |||||
|
4,50 |
±0,20 |
6,60 |
±0,60 | |||||
|
4,50 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,70 |
±0,20 |
6,60 |
±0,60 | |||||
|
4,70 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,75* |
±0,14 |
6,60 |
±0,60 | |||||
|
4,75 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,80 |
От -0,40 |
7,00 |
±0,60 | |||||
|
до +0,21)-- | ||||||||
|
5,00* |
±0,14 |
6,90 |
± 1,00 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
5,00 |
От -0,40 до +0,20 |
8,00 |
± 1,00 | |||||
|
5,00 |
От -0,40 до +0,20 |
9,00 |
±0,60 | |||||
|
5,20 |
От -0,40 до +0,20 |
7,00 |
± 1,00 | |||||
|
5,20 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
5,40 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
5,50 |
От -0,40 до +0,20 |
7,00 |
± 1,00 | |||||
|
5,50 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
5,60 |
От -0,40 до +0,20 |
7,00 |
± 1,00 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
5,60* |
±0,15 |
7,70 |
± 1,00 | |||||
|
5,60 |
От -0,40 до +0,20 |
8,90 |
± 1,00 | |||||
|
5,60 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
5,70 |
От -0,40 до +0,20 |
8,00 |
± 1,00 | |||||
|
5,70 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
6,00 |
От -0,40 до +0,20 |
8,00 |
± 1,00 | |||||
|
6,00 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
6,00 |
От -0,40 до +0,20 |
10,00 |
± 1,00 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
6,20 |
От -0,40 до +0,20 |
8,50 |
±0,60 | |||||
|
6,25 |
От -0,40 до +0,20 |
11,00 |
±0,60 | |||||
|
6,30* |
±0,17 |
8,50 |
± 1,00 | |||||
|
6,30 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
6,30 |
От -0,40 до +0,20 |
10,00 |
± 1,00 | |||||
|
6,30 |
От -0,40 до +0,20 |
11,00 |
± 1,00 | |||||
|
6,50 |
От -0,40 до +0,20 |
11,00 |
± 1,00 | |||||
|
6,70* |
±0,17 |
8,90 |
± 1,00 | |||||
|
6,70 |
От -0,40 до +0,20 |
9,00 |
± 1,00 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
6,70 |
От -0,40 до +0,20 |
10,00 |
±1,00 | |||||
|
6,70 |
От -0,40 до +0,20 |
20,00 |
± 1,00 | |||||
|
6,80 |
От -0,40 до +0,20 |
11,00 |
± 1,00 | |||||
|
7,00 |
От -0,40 до +0,20 |
10,00 |
± 1,00 | |||||
|
7,00 |
От -0,40 до +0,20 |
11,00 |
± 1,00 | |||||
|
7,10* |
±0,18 |
9,40 |
± 1,00 | |||||
|
7,10 |
От -0,40 до +0,20 |
10,00 |
± 1,00 |
% | ||||
|
7,50 |
От -0,40 до +0,20 |
10,00 |
± 1,00 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
7,50 |
От -0,40 до +0,20 |
11,00 |
± 1,00 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
7,50 |
От -0,40 до +0,20 |
12,00 |
± 1,00 | |||||
|
7,80 |
От -0,40 до +0,20 |
12,00 |
± 1,00 | |||||
|
7,84 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
8,00 |
±0,20 |
10,00 |
± 1,00 | |||||
|
8,00* |
±0,19 |
10,40 |
± 1,00 | |||||
|
8,00 |
От -0,40 до +0,20 |
12,00 |
± 1,00 | |||||
|
8,50 |
От -0,40 до +0,20 |
12,00 |
± 1,00 | |||||
|
9,00* |
±0,20 |
11,60 |
± 1,00 | |||||
|
9,00 |
От -0,40 до +0,20 |
12,00 |
± 1,00 | |||||
|
9,00 |
От -0,40 до +0,20 |
15,00 |
± 1,00 | |||||
|
9,50* |
±0,21 |
12,10 |
± 1,60 | |||||
|
9,50 |
От -0,40 до +0,20 |
15,00 |
± 1,00 | |||||
|
10,00 |
От -0,60 до +0,40 |
12,00 |
± 1,60 | |||||
|
10,00* |
±0,21 |
12,60 |
± 1,60 | |||||
|
10,00 |
±0,20 |
15,00 |
± 1,00 | |||||
|
10,50 |
От -0,60 до +0,40 |
15,00 |
± 1,60 | |||||
|
11,00 |
От -0.60 до +0,40 |
15,00 | ||||||
|
± 1,60 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
11,00 |
От -0,60 до +0,40 |
18,00 |
± 1,60 | |||||
|
11,20* |
±0,23 |
14,00 |
± 1,60 | |||||
|
11,20 |
От -0,60 до +0,40 |
15,00 |
± 1,60 | |||||
|
11,20 |
От -0,60 до +0,40 |
16,00 |
± 1,60 | |||||
|
11,40 |
От -0,60 до +0,40 |
15,00 |
± 1,60 | |||||
|
12,00 |
От -0,60 до +0,40 |
16,00 |
± 1,60 | |||||
|
12,00 |
От -0,60 до +0,40 |
18,00 |
± 1,60 | |||||
|
12,50 |
От -0,60 до +0,40 |
18,00 |
± 1,60 |
Более 1 |
Более 1 |
Более 1 |
Более 1 |
Более 1 |
|
12,50* |
±0,24 |
16,00 |
± 1,60 |
отверстия |
отверстия |
отверстия |
отверстия |
отверстия |
|
13,00 |
От -0,60 до +0,40 |
16,00 |
± 1,60 | |||||
|
13,00 |
От -0,60 до +0,40 |
18,00 |
± 1,60 | |||||
|
13,20* |
±0,25 |
17,00 |
± 1,60 | |||||
|
13,20 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
14,00* |
±0,26 |
18,00 |
± 1,60 | |||||
|
14,00 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
14,00 |
От -0,60 до +0,40 |
21,00 |
± 1,60 | |||||
|
14,00 |
От -0,60 до +0,40 |
22,00 |
± 1,60 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
15,00 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
15,00 |
От -0,60 до +0,40 |
21,00 |
± 1,60 | |||||
|
15,60 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
15,68 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
15,70 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
15,75 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
16,00 |
От -0,60 до +0,40 |
18,00 |
± 1,60 | |||||
|
16,00* |
±0,27 |
20,00 |
± 1,60 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
16,00 |
От -0,60 до +0,40 |
22,00 |
± 1,60 | |||||
|
16,80 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
17,50 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
18,00 |
От -0,60 до +0,40 |
22,00 |
± 1,60 | |||||
|
18,00* |
±0,28 |
22,40 |
± 1,60 | |||||
|
18,00 |
От -0,60 до +0,40 |
24,00 |
± 1,60 | |||||
|
18,00 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
1 О 1о,/Э |
От -0,60 до +0,40 |
24,00 |
±1,60 |
—---- |
— ----- - |
------------____ | ||
|
19,00* |
±0,29 |
23,60 |
± 1,60 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
19,00 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
19,50 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
20,00 |
От -0,60 до +0,40 |
24,00 |
± 1,60 | |||||
|
20,00* |
±0,30 |
25,00 |
± 1,60 | |||||
|
20,00 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
22,00 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
22,40* |
±0,30 |
28,00 |
± 1,60 | |||||
|
22,50 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
22,50 |
От -0,60 до +0,40 |
36,00 |
± 1,60 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
23,00 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
24,00 |
От -0,60 до +0,40 |
32,00 |
± 1,60 | |||||
|
25,00* |
±0,35 |
31,50 |
±2,00 | |||||
|
25,00 |
От -0,80 до +0,60 |
32,00 |
±3,00 | |||||
|
25,00 |
От -0,60 до +0,40 |
36,00 |
± 1,60 | |||||
|
25,00 |
От -0,60 до +0,40 |
38,00 |
± 1,00 | |||||
|
26,50* |
±0,35 |
35,50 |
±2,00 | |||||
|
Пт -Л ЯП | ||||||||
|
26,50 |
до +0,60 |
36,00 |
± 3,00 | |||||
|
28,00* |
±0,35 |
35,50 |
±2,00 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
28,00 |
От -0,60 до +0,40 |
40,00 |
±3,00 | |||||
|
30,00 |
От -0,80 до +0,60 |
40,00 |
±3,00 | |||||
|
30,80 |
От -0,60 до +0,40 |
40,00 |
±3,00 | |||||
|
31,36 |
От -0,60 до +0,40 |
40,00 |
±3,00 | |||||
|
31,40 |
От -0,80 до +0,60 |
40,00 |
±3,00 | |||||
|
31,50* |
±0,40 |
40,00 |
±3,00 | |||||
|
32,00 |
От -0,80 до +0,60 |
40,00 |
±3,00 | |||||
|
34,00 |
От -0,80 до +0,60 |
45,00 |
±3,00 |
Более 1 |
Более 1 |
Более 1 |
Более 1 |
Более 1 |
|
35,00 |
От -0,80 до +0,60 |
40,00 |
±3,00 |
отверстия |
отверстия |
отверстия |
отверстия |
отверстия |
|
35,50* |
±0,40 |
45,00 |
±2,00 | |||||
|
36,00 |
От -0,80 до +0,60 |
45,00 |
±3,00 | |||||
|
37,50* |
±0,45 |
47,50 |
±3,00 | |||||
|
38,00 |
От -0,80 до +0,60 |
50,00 |
±3,00 | |||||
|
40,00* |
±0,45 |
50,00 |
±2,00 | |||||
|
42,50 |
От -0,60 до +0,40 |
50,00 |
±3,00 | |||||
|
44,00 |
От -0,60 до +0,40 |
55,00 |
±3,00 | |||||
|
От -0.80 | ||||||||
|
44,10 |
до +0,60 |
55,00 |
± 3,00 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
44,10 |
От -0,80 до +0,60 |
70,00 |
±3,00 | |||||
|
44,80 |
От -0,60 до +0,40 |
55,00 |
±3,00 |
Более 1 отверстия | ||||
|
45,00* |
±0,50 |
56,00 |
±2,00 | |||||
|
45,00 |
От -0,80 до +0,60 |
70,00 |
±3,00 | |||||
|
48,00 |
От -0,60 до +0,40 |
70,00 |
±3,00 |
1 отверстие | ||||
|
50,00* |
±0,55 |
63,00 |
±2,00 |
Более 1 отверстия | ||||
|
50,00 |
От -0,80 до +0,60 |
65,00 |
±3,00 | |||||
|
50,00 |
От -0,60 до +0,40 |
70,00 |
±3,00 | |||||
|
50,00 |
От -0,60 до +0,40 |
** |
** |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия | |
|
53,00* |
±0,55 |
67,00 |
±2,00 | |||||
|
53,00 |
От -0,60 до +0,40 |
70,00 |
±3,00 | |||||
|
53,00 |
±0,55 |
** |
** | |||||
|
55,00 |
От -0,80 до +0,60 |
70,00 |
±3,00 |
1 отверстие | ||||
|
55,00 |
От -0,80 до +0,60 |
75,00 |
±3,00 | |||||
|
55,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
56,00 |
От -0,80 до +0,60 |
70,00 |
±3,00 | |||||
|
56,00* |
±0,55 |
71,00 |
±2,00 | |||||
|
56,00 |
±0,55 |
** |
** |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
60,00 |
От -0,80 до +0,60 |
70,00 |
±3,00 | |||||
|
60,00 |
От -0,80 до +0,60 |
80,00 |
±3,00 | |||||
|
60,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
62,50 |
От -0,80 до +0,60 |
80,00 |
±3,00 | |||||
|
62,50 |
От -0,80 до +0,60 |
*♦ |
** | |||||
|
63,00 |
От -0,80 до +0,60 |
78,00 |
±3,00 | |||||
|
63,00* |
±0,60 |
80,00 |
±3,00 | |||||
|
63,00 |
От -0,80 до +0,60 |
90,00 |
±3,00 |
1 отверстие |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
63,00 |
±0,60 |
** |
** | |||||
|
70,00 |
От -0,80 до +0,60 |
90,00 |
±2,00 | |||||
|
70,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
71,00* |
±0,65 |
90,00 |
±2,00 | |||||
|
71,00 |
±0,65 |
** |
** | |||||
|
75,00 |
От -0,80 до +0,60 |
90,00 |
±2,00 | |||||
|
75,00* |
±0,70 |
95,00 |
±2,00 | |||||
|
75,00 |
От -0,80 до +0,60 |
100,00 |
±2,00 | |||||
|
75,00 |
От -0,80 цо +0,60 |
110,00 |
±2,00 | |||||
|
75,00 |
От -0,80 до +0,60 |
** |
** |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
80,00 |
От -0,80 до +0,60 |
90,00 |
±2,00 | |||||
|
80,00 |
От -0,80 до +0,60 |
95,00 |
±2,00 |
Более 1 отверстия | ||||
|
80,00* |
±0,70 |
100,00 |
±2,00 | |||||
|
80,00 |
±0,70 |
** |
** | |||||
|
87,50 |
От -0,80 до +0,60 |
110,00 |
±2,00 | |||||
|
87,50 |
От -0,80 до +0,60 |
*♦ |
♦* | |||||
|
88,00 |
От -0,80 до +0,60 |
110,00 |
±2,00 | |||||
|
88,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
88,20 |
От -0,60 до +0,40 |
120,00 |
±3,00 |
1 отверстие |
1 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
88,20 |
От -0,60 до +0,40 |
** |
** |
отверстие | ||||
|
90,00 |
От -0,80 до +0,60 |
110,00 |
±2,00 | |||||
|
90,00* |
±0,80 |
112,00 |
±2,00 | |||||
|
90,00 |
От -0,80 до +0,60 |
119,00 |
±2,00 | |||||
|
90,00 |
От -0,60 до +0,40 |
120,00 |
±3,00 | |||||
|
90,00 |
От -0,60 до +0,40 |
** |
** | |||||
|
95,00 |
От -0,60 до +0.40 |
120,00 |
±3,00 | |||||
|
95,00 |
От -0,60 до +0,40 |
** |
** |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
100,00 |
От -0,80 до +0,60 |
120,00 |
±3,00 | |||||
|
100,00* |
±0,85 |
125,00 |
±2,00 | |||||
|
100,00 |
От -0,80 до +0,60 |
135,00 |
±2,00 |
1 отверстие | ||||
|
100,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
106,00* |
±0,90 |
132,00 |
±2,00 | |||||
|
106,00 |
±0,90 |
** |
** | |||||
|
112,00* |
±0,95 |
140,00 |
±2,00 | |||||
|
112,00 |
±0,95 |
** |
♦* | |||||
|
120,00 |
От -0,80 до +0,60 |
140,00 |
±2,00 | |||||
|
120,00 |
От -0,80 до +0,60 |
150,00 |
±2,00 |
1 отверстие |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия | |
|
120,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
125,00 |
От -0,80 до +0,60 |
140,00 |
±2,00 |
Не изготав- | ||||
|
125,00 |
От -0,80 до +0,60 |
150,00 |
±2,00 | |||||
|
125,00* |
± 1,00 |
160,00 |
±2,00 |
ливается | ||||
|
125,00 |
± 1,00 |
** |
** | |||||
|
126,00 |
От -0,80 до +0,60 |
144,00 |
±2,00 | |||||
|
126,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
От -0.80 | ||||||||
|
130,00 |
до +0,60 |
ТЗО^Ю |
±2,00 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
130,00 |
От -0,80 до +0,60 |
** |
** |
Не изготав-ливается |
1 отверстие |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
150,00 |
От -0,80 до +0,60 |
177,00 |
±3,00 |
1 отверстие | ||||
|
150,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
175,00 |
От -0,80 до +0,60 |
198,00 |
±3,00 | |||||
|
175,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
180,00 |
От -0,80 до +0,60 |
** |
** |
Не изготавливается |
1 отверстие | |||
|
200,00 |
От -0,80 до +0,60 |
232,00 |
±2,00 | |||||
|
200,00 |
От -0,80 до +0,60 |
** |
*♦ | |||||
|
300,00 |
От -0,80 до +0,60 |
** |
** |
Не изготавливается |
1 отверстие | |||
|
* обозначен номинальный диаметр отверстий для сит контрольной точности; ** допускается изготовление сит с одним отверстием | ||||||||
Таблица 10 - Номинальная длина отверстия, расстояние между центрами отверстий, допускаемые отклонения длины и расстояния между центрами отверстий от номинальных значений листов с квадратной перфорацией
|
Номинальная длина отверстий №ном, ММ |
Допускаемое отклонение длины отверстия от номинального значения А И7, мм |
Номинальное расстояние между центрами отверстий 1ном> ММ |
Допускаемое отклонение расстояния между центрами отверстий от номинального значения А/, мм |
С 12/38, С 12/38К |
С 20/50, С 20/50К, С 20/100, С20/100К |
С 30/50, С 30/50К, С 30/100, С 30/1ООК |
С 40/70, С 40/70К, С 40/140, С40/140К |
С 50/70, С 50/70К, |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
3,00 |
±0,20 |
4,70 |
±0,60 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
3,00 |
±0,20 |
5,00 |
±0,60 | |||||
|
3,15 |
±0,20 |
4,70 |
±0,60 | |||||
|
3,35 |
±0,20 |
6,00 |
±0,60 | |||||
|
3,50 |
±0,20 |
6,00 |
±0,60 | |||||
|
3,60 |
±0,20 |
6,00 |
±0,60 | |||||
|
3,75 |
±0,20 |
6,00 |
±0,60 | |||||
|
3,80 |
±0,20 |
6,00 |
±0,60 | |||||
|
4,00* |
±0,13 |
5,80 |
±0,60 | |||||
|
4,00 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,20 |
± 0,20 |
7,00 |
±0,60 | |||||
|
4,25 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,30 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,50* |
±0,14 |
6,30 |
±0,60 | |||||
|
4,50 |
±0,20 |
6,60 |
±0,60 | |||||
|
4,50 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,70 |
±0,20 |
6,60 |
±0,60 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
4,75* |
±0,14 |
6,60 |
± 1,00 | |||||
|
4,75 |
±0,20 |
7,00 |
±0,60 | |||||
|
4,76 |
±0,20 |
7,00 |
± 0,60 | |||||
|
4,80 |
±0,20 |
7,00 |
±0,60 | |||||
|
5,00* |
±0,14 |
6,90 |
± 1,00 | |||||
|
5,00 |
От -0,40 до +0,20 |
8,00 |
± 1,00 | |||||
|
5,00 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
5,20 |
От -0,40 до +0,20 |
9,00 |
±1,00 | |||||
|
5,40 |
От -0,40 до +0,20 |
9,00 |
± 1,00 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
5,50 |
От -0,40 до +0,20 |
7,00 |
± 1,00 | |||||
|
5,50 |
От -0,40 до +0,20 |
9,00 |
±1,00 | |||||
|
5,60* |
±0,15 |
7,70 |
± 1,00 | |||||
|
5,60 |
От -0,40 до +0,20 |
8,90 |
± 1,00 | |||||
|
5,60 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
5,70 |
От -0,40 до +0,20 |
8,00 |
±0,60 | |||||
|
5,70 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
6,00 |
От -0,40 до +0,20 |
8,00 |
±1,00 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
6,00 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
6,20 |
От -0,40 до +0,20 |
8,50 |
± 1,00 | |||||
|
6,25 |
От -0,40 до +0,20 |
11,00 |
± 1,00 | |||||
|
6,30* |
±0,17 |
8,50 |
± 1,00 | |||||
|
6,30 |
От -0,40 до +0,20 |
10,00 |
± 1,00 | |||||
|
6,30 |
От -0,40 до +0,20 |
11,00 |
± 1,00 | |||||
|
6,35 |
От -0,40 до +0,20 |
8,50 |
± 1,00 | |||||
|
6,50 |
От -0,40 до +0,20 |
10,00 |
± 1,00 |
Более 1 |
Более 1 |
Более 1 |
Более 1 отверстия |
Более 1 |
|
6,50 |
От -0,40 до +0,20 |
11,00 |
± 1,00 |
отверстия |
отверстия |
отверстия |
отверстия | |
|
6,70* |
±0,17 |
8,90 |
± 1,00 | |||||
|
6,70 |
От -0,40 до +0,20 |
9,00 |
± 1,00 | |||||
|
6,70 |
От -0,40 до +0,20 |
10,00 |
± 1,00 | |||||
|
6,80 |
От -0,40 до +0,20 |
10,00 |
± 1,00 | |||||
|
6,80 |
±0,20 |
11,00 |
±0,60 | |||||
|
7,00 |
От -0,40 до +0,20 |
10,00 |
± 1,00 | |||||
|
7,00 |
От -0,40 ОЛ |
11,00 |
± 1,00 | |||||
|
ДО |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
7,00 |
От -0,40 до +0,20 |
12,00 |
± 1,00 | |||||
|
7,00 |
От -0,40 до +0,20 |
20,00 |
± 1,00 | |||||
|
7,10* |
±0,18 |
9,40 |
± 1,00 | |||||
|
7,10 |
От -0,40 до +0,20 |
10,00 |
± 1,00 | |||||
|
7,50 |
От -0,40 до +0,20 |
10,00 |
± 1,00 | |||||
|
7,50 |
От -0,40 до +0,20 |
11,00 |
± 1,00 | |||||
|
7,50 |
От -0,40 до +0,20 |
12,00 |
± 1,00 | |||||
|
7,80 |
От -0,40 до +0,20 |
12,00 |
± 1,00 |
Более 1 |
Более 1 |
Более 1 |
Более 1 |
Более 1 |
|
8,00 |
От -0,40 до +0,20 |
10,00 |
± 1,00 |
отверстия |
отверстия |
отверстия |
отверстия |
отверстия |
|
8,00* |
±0,19 |
10,40 |
± 1,60 | |||||
|
8,00 |
От -0,40 до +0,20 |
12,00 |
± 1,00 | |||||
|
8,50 |
От -0,40 до +0,20 |
12,00 |
± 1,00 | |||||
|
9,00* |
±0,20 |
11,60 |
± 1,60 | |||||
|
9,00 |
±0,20 |
12,00 |
± 1,00 | |||||
|
9,00 |
От -0,40 до +0,20 |
15,00 |
± 1,00 | |||||
|
9,50* |
±0,21 |
12,10 |
± 1,60 | |||||
|
9.50 |
От -0,40 |
15 00 |
+ 1 00 | |||||
|
до +0,20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
10,00 |
От -0,60 до +0,40 |
12,00 |
± 1,00 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
10,00* |
±0,21 |
12,60 |
± 1,60 | |||||
|
10,00 |
От -0,60 до +0,40 |
15,00 |
± 1,00 | |||||
|
10,50 |
От -0,60 до +0,40 |
15,00 |
± 1,60 | |||||
|
11,00 |
От -0,60 до +0,40 |
15,00 |
± 1,60 | |||||
|
11,00 |
От -0,60 до +0,40 |
18,00 |
± 1,60 | |||||
|
11,20* |
±0,23 |
14,00 |
± 1,60 | |||||
|
11,20 |
От -0,60 до +0,40 |
15,00 |
± 1,00 | |||||
|
11,20 |
От -0,60 до +0,40 |
16,00 |
± 1,60 | |||||
|
11,40 |
От -0,60 до +0,40 |
15,00 |
± 1,60 | |||||
|
11,50 |
От -0,60 до +0,40 |
15,00 |
± 1,60 | |||||
|
11,50 |
От -0,60 до +0,40 |
16,00 |
± 1,60 | |||||
|
12,00 |
От -0,60 до +0,40 |
16,00 |
± 1,60 | |||||
|
12,00 |
От -0,60 до +0,40 |
18,00 |
± 1,60 | |||||
|
12,50* |
±0,24 |
16,00 |
± 1,60 | |||||
|
12,50 |
От -0,60 |
18,00 |
± 1,60 | |||||
|
ДО 1 UjT’U |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
13,00 |
От -0,60 до +0,40 |
16,00 |
± 1,60 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
1 1 Более 1 отверстия |
|
13,00 |
От -0,60 до +0,40 |
18,00 |
± 1,60 | |||||
|
13,20* |
±0,25 |
17,00 |
± 1,60 | |||||
|
13,20 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
14,00* |
±0,26 |
18,00 |
± 1,60 | |||||
|
14,00 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
14,00 |
От -0,60 до +0,40 |
21,00 |
± 1,60 | |||||
|
14,00 |
От -0,60 до +0,40 |
22,00 |
± 1,60 | |||||
|
15,00 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
15,00 |
От -0,60 до +0,40 |
21,00 |
± 1,60 | |||||
|
15,00 |
От -0,60 до +0,40 |
22,00 |
± 1,60 | |||||
|
15,60 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
15,70 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
15,75 |
От -0,60 до +0,40 |
20,00 |
± 1,60 | |||||
|
16,00* |
±0,27 |
20,00 |
± 1,60 | |||||
|
16.00 |
От -0,60 |
22.00 |
± 1.60 | |||||
|
до +0,40 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
16,80 |
От -0,60 до +0,40 |
22,00 |
± 1,60 | |||||
|
17,50 * |
От -0,60 до +0,40 |
22,00 |
± 1,60 | |||||
|
17,50 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
18,00 |
От -0,60 до +0,40 |
22,00 |
± 1,60 | |||||
|
18,00* |
±0,28 |
22,40 |
± 1,60 | |||||
|
18,00 |
От -0,60 до +0,40 |
24,00 |
± 1,60 | |||||
|
18,00 |
От -0,60 до +0,40 |
28,00 |
± 1,60 |
• | ||||
|
18,75 |
От -0,60 до +0,40 |
24,00 |
± 1,60 |
Более 1 |
Более 1 |
Более 1 |
Более 1 |
Более 1 |
|
18,80 |
От -0,60 до +0,40 |
24,00 |
± 1,60 |
отверстия |
отверстия |
отверстия |
отверстия |
отверстия |
|
19,00* |
±0,29 |
23,60 |
± 1,60 | |||||
|
19,00 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
19,50 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
20,00 |
От -0,60 до +0,40 |
24,00 |
± 1,60 | |||||
|
20,00* |
±0,30 |
25,00 |
± 1,60 | |||||
|
20,00 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
22,00 |
От -0,60 |
28,00 |
± 1,60 | |||||
|
Ди +0,40 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
22,40* |
±0,30 |
28,00 |
± 1,60 | |||||
|
22,50 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
22,50 |
От -0,60 до +0,40 |
36,00 |
± 1,60 | |||||
|
23,00 |
От -0,60 до +0,40 |
28,00 |
± 1,60 | |||||
|
24,00 |
От -0,80 до +0,60 |
32,00 |
±2,00 | |||||
|
25,00* |
±0,35 |
31,50 |
±2,00 | |||||
|
25,00 |
От -0,80 до +0,60 |
32,00 |
±2,00 | |||||
|
25,00 |
От -0,80 до +0,60 |
36,00 |
±2,00 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 |
|
25,00 |
От -0,80 до +0,60 |
38,00 |
±2,00 |
отверстия | ||||
|
26,50* |
±0,35 |
33,50 |
±2,00 | |||||
|
26,50 |
От -0,80 до +0,60 |
36,00 |
±2,00 | |||||
|
28,00* |
±0,35 |
35,50 |
±2,00 | |||||
|
28,00 |
От -0,80 до +0,60 |
40,00 |
± 1,60 | |||||
|
30,00 |
±0,40 |
40,00 |
±2,00 | |||||
|
30,80 |
От -0,80 до +0,60 |
40,00 |
±3,00 | |||||
|
31,36 |
От -0,80 до +0,60 |
40,00 |
±3,00 | |||||
|
31,40 |
От -0,80 |
40 00 |
4- 3 00 | |||||
|
до +0,60 |
J ^\J\J |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
31,50* |
±0,40 |
40,00 |
±2,00 |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
Более 1 отверстия |
|
32,00 |
От -0,80 до +0,60 |
40,00 |
±3,00 | |||||
|
34,00 |
От -0,80 до +0,60 |
45,00 |
±3,00 | |||||
|
35,00 |
От -0,80 до +0,60 |
40,00 |
±3,00 | |||||
|
35,50* |
±0,40 |
45,00 |
±2,00 | |||||
|
36,00 |
От -0,80 до +0,60 |
45,00 |
±3,00 | |||||
|
37,50* |
±0,45 |
47,50 |
±2,00 | |||||
|
38,00 |
От -0,80 до +0,60 |
50,00 |
±2,00 | |||||
|
40,00* |
±0,45 |
50,00 |
±2,00 | |||||
|
42,50 |
От -0,80 до +0,60 |
50,00 |
±2,00 | |||||
|
44,00 |
От -0,80 до +0,60 |
55,00 |
±2,00 | |||||
|
44,10 |
От -0,80 до +0,60 |
50,00 |
±2,00 | |||||
|
44,10 |
От -0,80 до +0,60 |
70,00 |
±2,00 | |||||
|
44,80 |
От -0,80 до +0,60 |
55,00 |
±2,00 | |||||
|
45,00* |
±0,50 |
56,00 |
±2,00 | |||||
|
45,00 |
От -0,80 до +0,60 |
70,00 |
±2,00 |
1 отверстие | ||||
|
_____________ 48,00 _______ |
От -0,80 L до +0,60 |
__70,00_________ |
____________±2,00 ________ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
50,00 |
От -0,80 до +0,60 |
60,00 |
±2,00 | |||||
|
50,00* |
±0,55 |
63,00 |
±3,00 | |||||
|
50,00 |
От -0,80 до +0,60 |
65,00 |
±3,00 | |||||
|
50,00 |
От -0,80 до +0,60 |
70,00 |
±2,00 | |||||
|
50,00 |
±0,55 |
♦♦ |
** | |||||
|
53,00* |
±0,55 |
67,00 |
±3,00 | |||||
|
53,00 |
От -0,80 до +0,60 |
70,00 |
±3,00 | |||||
|
53,00 |
±0,55 |
** |
** | |||||
|
55,00 |
От -0,80 до +0,60 |
70,00 |
± 1,60 |
1 |
Более 1 |
Более 1 |
Более 1 |
Более 1 |
|
55,00 |
От -0,80 до +0,60 |
75,00 |
±3,00 |
отверстие |
отверстия |
отверстия |
отверстия |
отверстия |
|
55,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
56,00 |
От -0,80 до +0,60 |
70,00 |
±3,00 | |||||
|
56,00* |
±0,55 |
71,00 |
±3,00 | |||||
|
56,00 |
±0,55 |
♦* |
** | |||||
|
60,00 |
От -0,80 до +0,60 |
70,00 |
±3,00 | |||||
|
60,00 |
От -0,80 до +0,60 |
80,00 |
±3,00 | |||||
|
60,00 |
От -0,80 до +0,60 |
** |
** |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
62,50 |
От -0,80 до +0,60 |
80,00 |
±3,00 | |||||
|
62,50 |
От -0,80 до +0,60 |
** |
** | |||||
|
63,00* |
±0,60 |
80,00 |
±3,00 | |||||
|
63,00 |
От -0,80 до +0,60 |
90,00 |
±3,00 | |||||
|
63,00 |
±0,60 |
** |
** | |||||
|
70,00 |
От -0,80 до +0,60 |
90,00 |
±3,00 | |||||
|
70,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
71,00* |
±0,65 |
90,00 |
±3,00 | |||||
|
71,00 |
±0,65 |
*♦ |
** |
1 |
Более 1 |
Более 1 |
Более 1 |
Более 1 |
|
75,00 |
От -0,80 до +0,60 |
90,00 |
±3,00 |
отверстие |
отверстия |
отверстия |
отверстия |
отверстия |
|
75,00* |
±0,70 |
95,00 |
±3,00 | |||||
|
75,00 |
От -0,80 до +0,60 |
100,00 |
±2,00 | |||||
|
75,00 |
От -0,80 до +0,60 |
110,00 |
±2,00 | |||||
|
75,00 |
±0,70 |
** |
** | |||||
|
80,00 |
От -0,80 до +0,60 |
90,00 |
±3,00 | |||||
|
80,00 |
От -0,80 до +0,60 |
95,00 |
±3,00 |
1 отверстие | ||||
|
80,00* |
±0,70 |
100,00 |
±3,00 | |||||
|
80,00 |
±0.70 |
** |
** |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
87,50 |
От -0,80 до +0,60 |
110,00 |
±3,00 | |||||
|
87,50 |
От -0,80 до +0,60 |
** |
** | |||||
|
88,00 |
От -0,80 до +0,60 |
110,00 |
±3,00 | |||||
|
88,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
88,20 |
От -0,80 до +0,60 |
120,00 |
±3,00 | |||||
|
88,20 |
От -0,80 до +0,60 |
** |
** | |||||
|
90,00 |
От -0,80 до +0,60 |
110,00 |
±3,00 |
1 |
Более 1 |
Более 1 |
Более 1 | |
|
90,00* |
±0,80 |
112,00 |
±3,00 |
1 отверстие | ||||
|
90,00 |
От -0,80 до +0,60 |
120,00 |
±3,00 |
отверстие |
отверстия |
отверстия |
отверстия | |
|
90,00 |
От -0,80 до +0,60 |
♦♦ |
** | |||||
|
90,00 |
±0,80 |
** |
** | |||||
|
95,00 |
От -0,80 до +0,60 |
120,00 |
±3,00 | |||||
|
95,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
100,00 |
От -0,80 до +0,60 |
120,00 |
±3,00 | |||||
|
100,00* |
±0,85 |
125,00 |
±3,00 | |||||
|
100,00 |
От -0,80 |
135,00 |
±3,00 | |||||
|
ДО ^"0,00 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
100,00 |
±0,85 |
** |
** | |||||
|
106,00* |
±0,90 |
132,00 |
±3,00 |
1 отверстие | ||||
|
106,00 |
±0,90 |
жж |
жж | |||||
|
112,00* |
±0,95 |
140,00 |
±3,00 | |||||
|
112,00 |
±0,95 |
** |
** | |||||
|
120,00 |
От -0,80 до ±0,60 |
150,00 |
±3,00 |
Более 1 | ||||
|
120,00 |
От -0,80 до ±0,60 |
** |
±3,00 |
отверстия | ||||
|
120,00 |
От -0,80 до ±0,60 |
140,00 |
±3,00 | |||||
|
125,00 |
От -0,80 до ±0,60 |
140,00 |
±3,00 | |||||
|
125,00 |
От -0,80 до ±0,60 |
150,00 |
±3,00 |
1 отверстие |
Более 1 отверстия |
Более 1 отверстия | ||
|
125,00* |
± 1,00 |
160,00 |
±3,00 |
Не изготавли вается | ||||
|
125,00 |
± 1,00 |
ж* |
ж* | |||||
|
130,00 |
От -0,80 до ±0,60 |
150,00 |
±3,00 | |||||
|
130,00 |
От -0,80 до ±0,60 |
жж |
жж | |||||
|
150,00 |
От -0,80 до ±0,60 |
177,00 |
±3,00 |
1 отверстие | ||||
|
150,00 |
От -0,80 до ±0,60 |
** |
жж | |||||
|
175,00 |
От -0,80 до ±0,60 |
198,00 |
±3,00 | |||||
|
От -0.80 | ||||||||
|
175,00 |
до ±0,60 |
200,00 |
±3,00 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
175,00 |
От -0,80 до +0,60 |
** |
** |
Не изготав-ливается |
1 отверстие |
1 отверстие |
Более 1 отверстия |
Более 1 отверстия |
|
200,00 |
От -0,80 до +0,60 |
232,00 |
±3,00 |
Не изготавлив ается |
1 отверстие | |||
|
200,00 |
От -0,80 до +0,60 |
** |
** | |||||
|
300,00 |
От -0,80 до +0,60 |
** |
** |
Не изготавливается |
1 отверстие | |||
|
* обозначена номинальная длина отверстий для сит контрольной точности; ** допускается изготовление сит с одним отверстием | ||||||||
-
11 Оформление результатов поверки
-
11.1 Результаты поверки заносятся в протокол (рекомендуемая форма протокола поверки приведена в Приложении А).
-
11.2 Сита, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.
-
11.3 При отрицательных результатах поверки сито признается не годным.
-
11.4 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца сита или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений (при положительном результате поверки) или извещение о непригодности средства измерений (при отрицательном результате поверки).
-
Начальник отдела № 437
Инженер по метрологии 2 категории отдела № 437
сов
Попченко
ПРИЛОЖЕНИЕ А
Форма протокола поверки (рекомендуемая)
ПРОТОКОЛ №________от «___»_________
первичной/периодической поверки
сита лабораторного______________________
модификация
заводской номер______принадлежит______________________________________________
Условия поверки
|
Температура окружающего воздуха. °C |
От +15 до +25 | |
|
Относительная влажность воздуха, не более. % |
80 |
Методика поверки
Документ 437-183-2021 МП «ГСИ. Сита лабораторные. Методика поверки», разработанный и утвержденный ФБУ «Тест-С.-Петербург» 22.01.2021 г.
Средства поверки
|
Наименование, тип. заводской номер |
Метрологические характеристики |
Результаты поверки
-
1 Результат внешнего осмотра__________________________________________________________
-
2 Результат опробования____________________________________________________________
Таблица 1 - Определение внутреннего диаметра обечайки сита
|
Номинальный внутренний диаметр обечайки сита, мм |
Допускаемое отклонение, мм |
Измеренное значение внутреннего диаметра обечайки сита, мм | |
|
Сечение 1 |
Сечение 2 | ||
3 Определение метрологических характеристик
Таблица 2 - Определение максимального отклонения размера стороны ячейки от номинального значения, отклонения среднего размера стороны ячейки от номинального значения и среднеквадратического отклонения результатов измерений размеров ячеек
|
Номинальный размер стороны ячейки в свету Whom. ММ |
Допускаемое отклонение среднего размера стороны ячейки от номинального значения Ди’. мм |
Измеренное значение отклонения среднего размера стороны ячейки от номинального значения Ди ср. мм |
Максимальное отклонение размера стороны ячейки от номинального зна-чения Д„ЮЛ-. мм |
Измеренное значение максимального отклонения размера стороны ячейки от номинального значения Ди тах. ММ |
Предел допускаемого средне-квадратического отклонения (СКО) результатов измерений размеров ячеек мм |
Рассчитанное среднеквадратическое отклонение (СКО) результатов измерений размеров ячеек мм | ||
|
по утку |
по ос нове |
по утку |
по основе | |||||
Таблица 3 - Определение отклонения диаметра проволоки от номинального значения
|
Номинальный диаметр проволоки бном. мм |
Допускаемое отклонение диаметра проволоки от номинального значения. Дб. мм |
Измеренное значение отклонения диаметра проволоки от номинального значения Adi. мм |
Таблица 4 - Определение отклонения диаметра отверстий от номинального значения
|
Номинальный диаметр отверстий Dhom, мм |
Допускаемое отклонение диаметра отверстия от номинального значения AD. мм |
Измеренное значение отклонения диаметра отверстия от номинального значения ADi, мм |
Таблица 5 - Определение отклонения длины отверстий от номинального значения
|
Номинальная длина отверстий Whom, мм |
Допускаемое отклонение длины отверстия от номинального значения AW. мм |
Измеренное значение отклонения длины отверстия от номинального значения ДWi. мм |
Таблица 6 - Определение отклонения расстояния между центрами отверстий
|
Номинальное расстояние между центрами отверстий tHOM. мм |
Допускаемое отклонение расстояния между центрами отверстий от номинального значения At. мм |
Измеренное значение отклонения расстояния между центрами отверстий от номинального значения Ди. мм |
Заключение:
Поверитель:
