ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные прямоугольные РГС-410, РГС-415 МЕТОДИКА ПОВЕРКИ МП 0941-7-2018

_____ Кондаков А.В.

Тел. (843) 272-62-75; 272-54-55

Казань 2018 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А.В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР» 27 июля 2018 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Библиография

Государственная система обеспечения единства измерений

Резервуары (танки) стальные прямоугольные РГС-410, РГС-415.

Методика поверки. МП 0941-7-2018

  • 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на стальные прямоугольные резервуары (танки) номинальной вместимостью 410 м3 (РГС-410), 415 м3 (РГС-415) речного наливного судна МН 2000 проекта типа БН2000, предназначеных для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливного судна (баржи) МН 2000 проекта БН2000.

Межповерочный интервал 5 лет.

  • 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средства измерений;

ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки;

ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения рабочих безопасности труда;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ 12.2.004-75 Система стандартов безопасности труда. Машины и механизмы специальные для трубопроводного строительства. Требования безопасности;

ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 12.4.253-201 ЗСистема стандартов безопасности труда. Средства индивидуальной защиты глаз. Общие технические условия;

ГОСТ 12.4.310-201 бСистема стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 166-89 Штангенциркули. Технические условия;

ГОСТ 427-75 Линейки измерительные металлические. Технические условия;

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия;

ГОСТ 13837-79 Динамометры общего назначения. Технические условия;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.

  • 3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

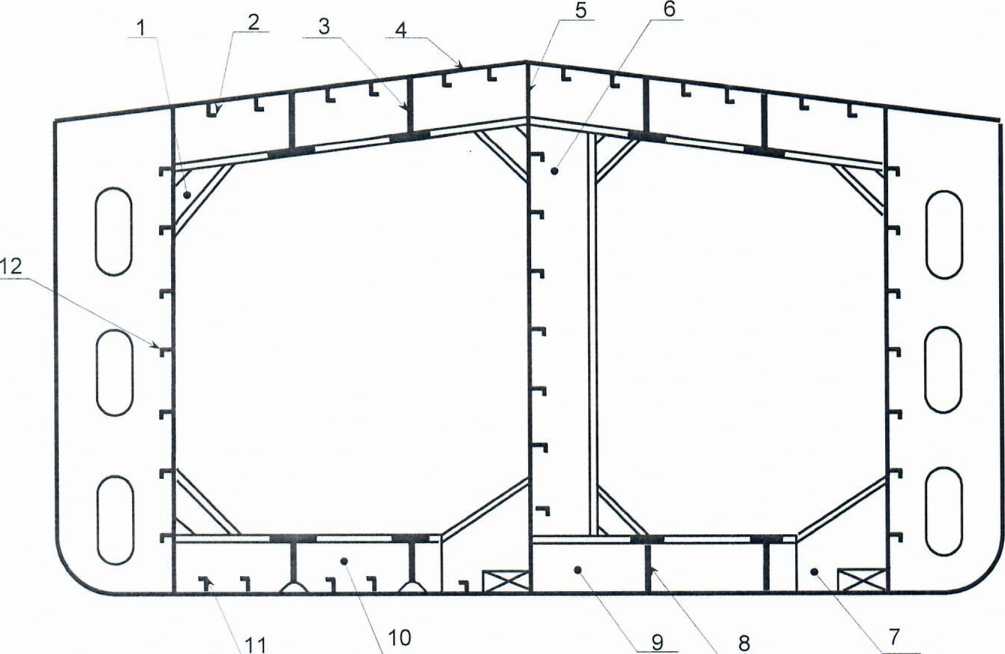

  • 3.1 резервуар (танк) прямоугольный: Стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками), индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором, или гофрированную пластину из листовой стали.

Продольные и поперечные переборки, выполненные по первому варианту, образуют пояса танка.

Танки сооружают с двойным или одинарным дном. При сооружении танка с одинарным дном днищем танка является днищевая обшивка наливного судна.

  • 3.2 поверка танка наливного судна (далее - танка): Совокупность операций, выполняемых органами Государственной метрологической службы или аккредитованными на право поверки метрологическими службами юридических лиц с целью определения вместимости и градуировки танка, составления и утверждения градуировочной таблицы, установления пригодности танка к применению.

Градуировочная таблица - зависимость вместимости от уровня наполнения танка при нормированном значении температуры, равной 20°С. Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

  • 3.3 градуировка танка : Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

  • 3.4 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

  • 3.5 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

  • 3.6 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

  • 3.7  посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.

  • 3.10 базовая высота танка : Расстояние от точки касания дна измерительной трубы грузом рулетки до верхнего края измерительной трубы.

  • 3.11 уровень жидкости (высота наполнения) : Расстояние по вертикали между свободной поверхностью жидкости и точкой касания дна измерительной трубы грузом рулетки.

  • 3.12 рабочая зона: Пространство, ограниченное по высоте 2м над уровнем площадки, на которой находятся места постоянного или непостоянного (временного) пребывания специалистов при поверке танка - по ГОСТ 12.1.005.

  • 3.13 дифферент наливного судна: Наклон наливного судна в продольной плоскости. Дифферент наливного судна определяет разность осадки (углубления) его кормой и носом. Дифферент наливного судна регулируют приемом или удалением водяного балласта.

  • 3.14 степень наклона танка (судна): Величина р , выражаемая через тангенс угла дифферента, рассчитываемая по формуле

?7 = tga,                                      (1)

где а - угол дифферента судна в градусах.

  • 3.15  геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

    • 4.1 Поверку танка проводят геометрическим методом

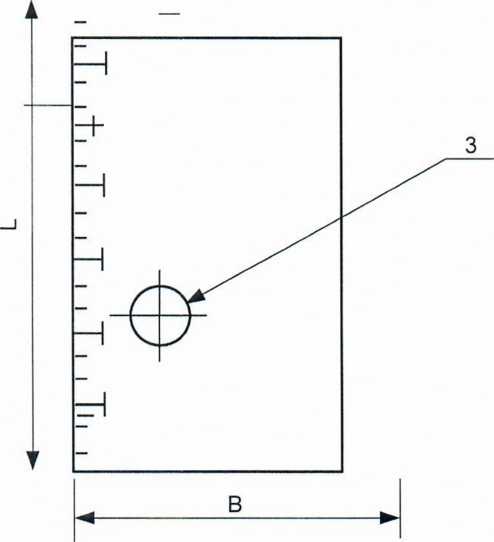

      • 4.1.1 При поверке танка с негофрированными переборками вместимость его определяют по результатам измерений длины, ширины и высоты поясов , образованных по продольным и поперечным переборкам танка (рисунок А.1). При этом по поперечным переборкам измеряют только ширину поясов.

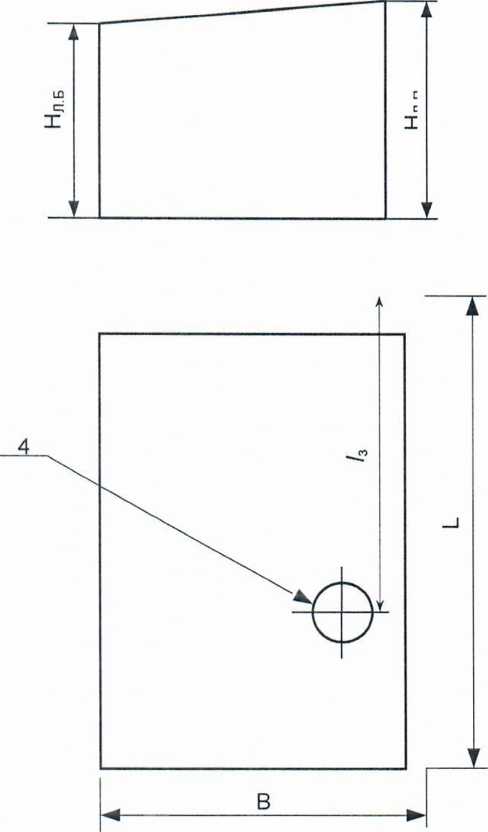

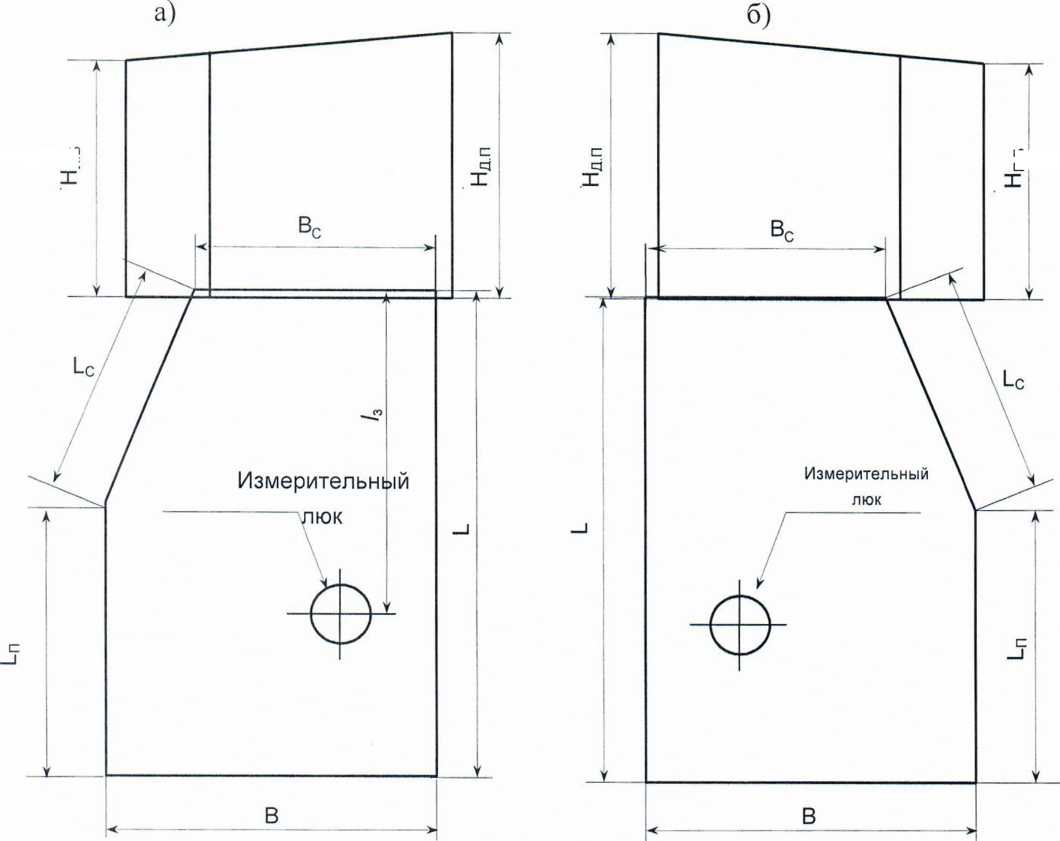

      • 4.1.2 При поверке танка со скошенной частью (рисунок А.2) вместимость его определяют суммированием вместимостей прямолинейной и скошенной частей танка по результатам измерений длины, ширины и высоты поясов, образованных в прямолинейной и скошенной частях танка.

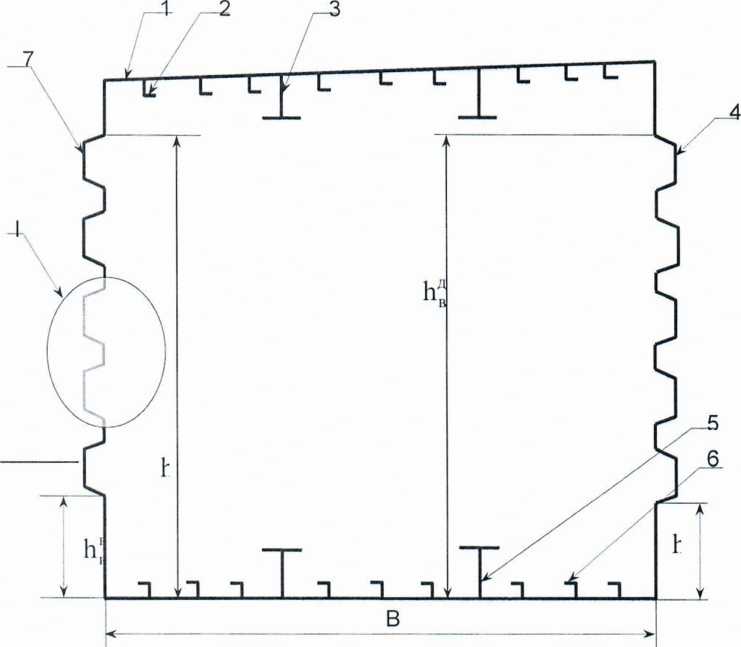

      • 4.1.3 При поверке танка с гофрированными переборками вместимость его определяют по результатам измерений длины, ширины и высоты переборок. При этом по поперечным переборкам измеряют только ширину танка.

      • 4.1.4 Измерения параметров проводят изнутри танка.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

  • 5.7 Требования к погрешности измерений параметров танка

  • 5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Т а б л и ц а 1

Наименование

параметра

Пределы допускаемой погрешности измерений параметра танка номинальной вместимостью, м3

410, 415

Длина переборки, мм

±6,5

Ширина переборки, мм

±6,5

Высота переборки, мм

±6,5

Объем      внутренних

деталей, м3

±0,025

  • 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений погрешность определения вместимости танка будет находиться в пределах ± 0,20%.

  • 5.1.3 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

  • 5.2 Средства поверки

  • 5.2.1 При поверке танка применяют следующие основные и вспомогательные средства поверки:

  • 5.2.1.1 Рулетку измерительную 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

  • 5.2.1.2 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; 10; 20 и 30 м.

  • 5.2.1.3 Штангенциркуль с диапазоном измерений 0-150 мм по ГОСТ 166.

  • 5.2.1.4 Линейку измерительную металлическую с диапазоном измерений 0-1000 мм по ГОСТ 427.

  • 5.2.1.5 Термометр с ценой деления 1° С и диапазоном измерений от 0 до плюс 50° С по ГОСТ 28498.

  • 5.2.1.6 Газоанализатор типа АНТ-2М по [2].

  • 5.2.1.7 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

  • 5.2.2 Вспомогательные средства поверки: чертилка, мел, графитовый стержень, щетки (металлические), лестницы переносные, микрокалькулятор.

  • 5.2.3 Основные средства поверки танков должны быть поверены в установленном порядке.

  • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

  • 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1 Танки подлежат поверке органами Государственной метрологической службы или аккредитованными на право поверки метрологическими службами юридических лиц.

    • 6.2 Устанавливают следующие виды поверок танка :

- первичную, которую проводят после строительства танка перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечении срока действия градуировочной таблицы и при внесении в танк конструктивных изменений, влияющих на его вместимость;

  • - внеочередную, которую проводят при изменении значения базовой высоты при её ежегодных измерениях более чем на 0,1%.

Первичную поверку танков проводят после их гидравлических испытаний.

  • 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Поверку танка проводит физическое лицо, прошедшее курсы повышения квалификации.

    • 7.2  К поверке танка допускают лиц, изучивших настоящую инструкцию,

техническую документацию на танк и наливного судна и их конструкцию, средства поверки танка и прошедших обучение по 7.1 и инструктаж по безопасности труда в соответствии                                                                      с

ГОСТ 12.0.004.

  • 7.3 Лица, проводящие измерения, надевают спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010 и очки защитные поГОСТ 12.4.253.

  • 7.4 Содержание вредных паров и газов в воздухе вблизи и внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

  • 7.5 Измерения параметров танка во время грозы категорически запрещены.

  • 7.6 Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений изнутри танка применяют светильники во взрывозащищенном исполнении.

  • 7.7 Перед началом поверки танка проверяют исправность :

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.8 В процессе измерений параметров танка обеспечивают двух или трех кратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.9 Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 7.10  Измерения параметров при поверке танка проводят группой лиц, включающаяодного поверителя, прошедших курсы повышения квалификации в соответствии с 7.1.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия:

      • 8.1.1 Измерения параметров танка проводят изнутри его.

      • 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

Не допускают образование хлопунов днища танка с двойным дном.

  • 8.1.3 Температура окружающего воздуха и воздуха внутри танка: (20 ± 15)°С.

Состояние погоды - без осадков.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы:

      • 9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.

      • 9.1.2  Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

    • 9.2 Подготавливают танки к проведению необходимых измерений

      • 9.2.1 Подготовка танка с негофрированными переборками

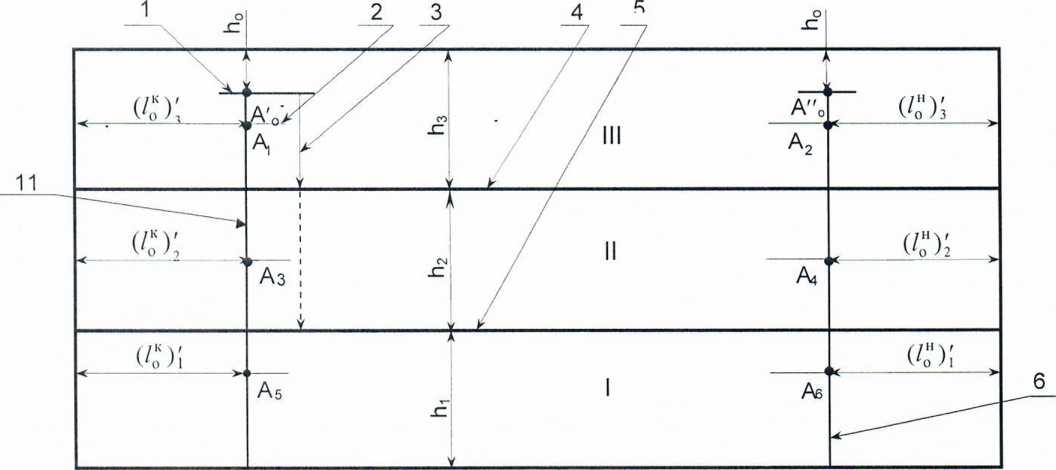

        • 9.2.1.1 Подготавливают продольные боковые переборки (без скошенной части) и продольные переборки в диаметральной плоскости (без рамных шпангоутов) к проведению измерений в следующей последовательности (рисунок А.З):

а) на стенках переборок (бортовой и в диаметральной плоскости) мелом отмечают точки А J,, В Q с координатами, отсчитываемыми от поперечной переборки (находящейся, например, ближе к кормовой части судна) /(ч и от места стыка переборок с палубой судна h0, равными 500 мм;

б) через точки А° и В;, чертилкой наносят горизонтальные отметки 1 и 7 длиной 50 мм;

в) к горизонтальным отметкам 1 и 7 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 10 и 11;

г) по вертикальным линиям 10 и 11 на % высоты первого пояса и середине высоты второго и третьего поясов отмечают точки АА35 на боковой переборке и В!, В3, В5 на переборке в диаметральной плоскости;

д) через точки А(35 и В1?В35 чертилкой или графитовым стержнем толщиной не более 3 мм наносят горизонтальные отметки 2 и 8 (через точки Ат и Вт). Отметки, нанесенные через точки А35 и В35 ,на рисунке А.З не обозначены.

Выполняя аналогичные операции, приведенные в перечислениях а) д), отмечают точки А", В" с координатами, отсчитываемыми от поперечной переборки (находящейся ближе к носовой части судна) /" и h0, проводят вертикальные линии и через точки А246 и Вэ46 наносят горизонтальные отметки.

Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

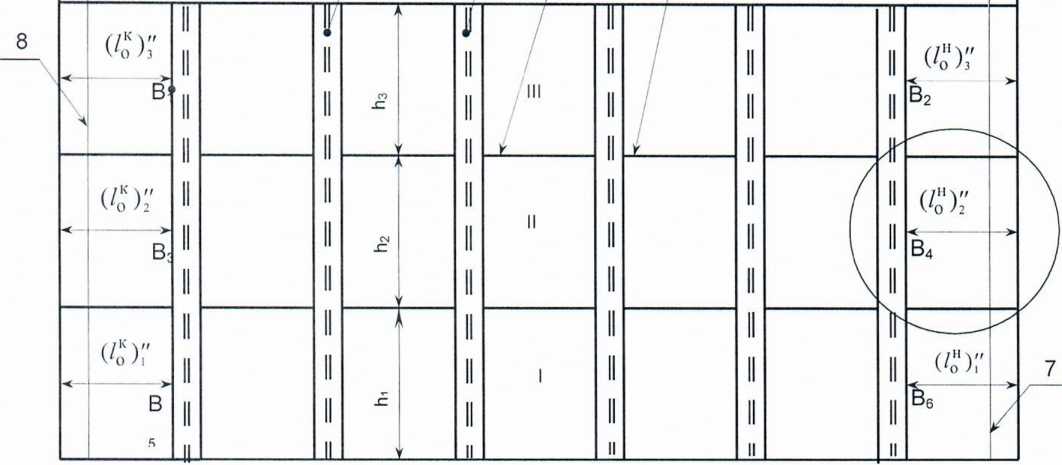

  • 9.2.1.2 На стенке продольной переборки со скосом (рисунок А.4) дополнительно по месту стыка прямолинейной и скошенной частей переборки в порядке, установленном в 9.2.1.1, проводят вертикальную линию 5 и через точки А958 наносят горизонтальные отметки.

  • 9.2.1.3 На стенке продольной переборки в диаметральной плоскости с рамными шпангоутами (рисунок А.5):

а) отмечают точки .В" с координатами, отсчитываемыми от поперечных переборок на расстоянии соответственно на Ьк и Ьн и от мест стыка переборки с палубой судна h0 , равными 500 мм;

б) через точки и В" чертилкой наносят горизонтальные отметки 1 и 6 длиной 50 мм;

в) к горизонтальным отметкам 1 и 6 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 7 и 8;

г) по вертикальным линиям 7 и 8 и по кромкам полок рамных шпангоутов на % высоты первого пояса и середине высот второго и третьего поясов отмечают точки: на вертикальных линиях D^De , кромках рамных шпангоутов Вт-Вб.

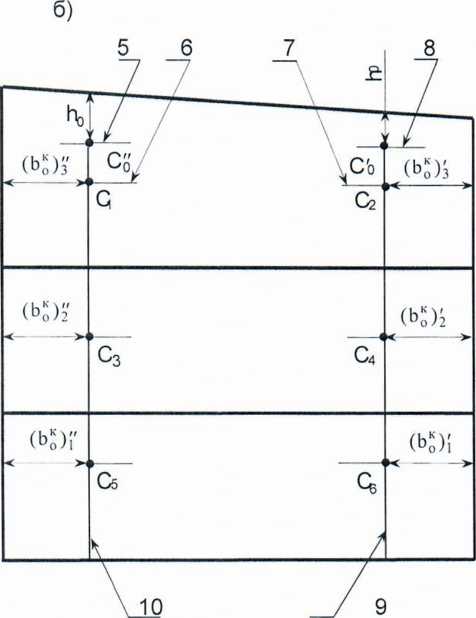

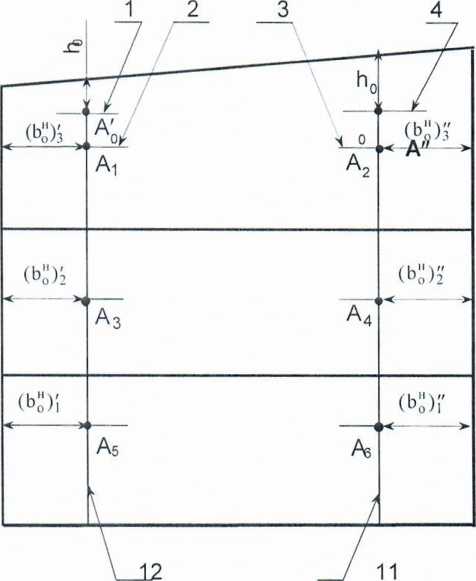

  • 9.2.1.4 На стенке поперечной переборки наносят отметки и проводят линии в следующей последовательности (рисунок А.6):

а) на стенке поперечной переборки (находящейся, например, ближе к носовой части судна) мелом отмечают точки А'0,А" с координатами , отсчитываемыми от продольных переборок (левого борта и в диаметральной плоскости) Ь" и от места стыка переборки с палубой судна h0, равными 500 мм;

б) выполняя аналогичные операции, указанные в 9.2.1.1 (перечислениях б, в), проводят вертикальные линии 11 и 12;

в) по вертикальным линиям 11 и 12 на Ивысоты первого пояса и середине высоты второго и третьего поясов отмечают точки А, ч- А6;

г) через точки At ч- А6, как и в 9.2.1.1 (перечисление д), наносят горизонтальные отметки 2 и 3. Отметки, нанесенные через точки А3456, на рисунке не обозначены.

Выполняя аналогичные операции, приведенные в перечислениях а)-:-г), на стенке поперечной переборке (находящейся ближе к кормовой части судна и от левого борта) отмечают точки С(,иС" с координатами, отсчитываемыми от продольных переборок и от места стыка переборок с палубой судна ho, равными 500 мм, проводят вертикальные линии и через точки С] ч- С6 наносят горизонтальные отметки.

  • 9.2.2 Подготовка танка с гофрированными переборками

    • 9.2.2.1 Перед проведением измерений параметров танка отмечают точки и проводят линии:

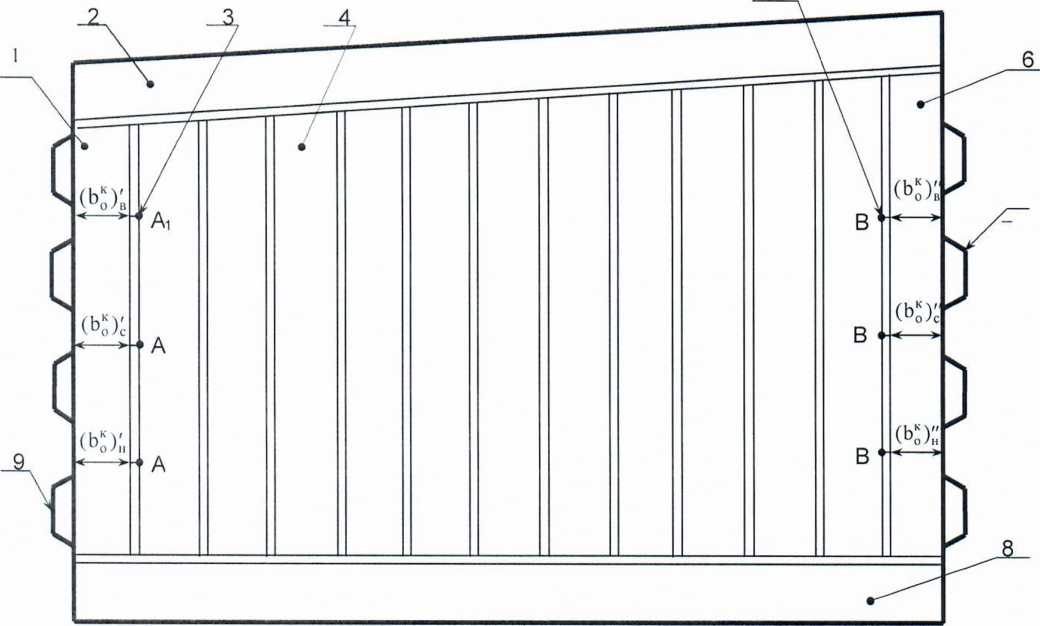

а) на кромках полок рамных шпангоутов 5 и 9 (рисунок А.7) продольной бортовой переборки в трех их сечениях: нижнем, среднем и верхнем отмечают точки А, ч- А6, равномерно расположенные по высоте переборки;

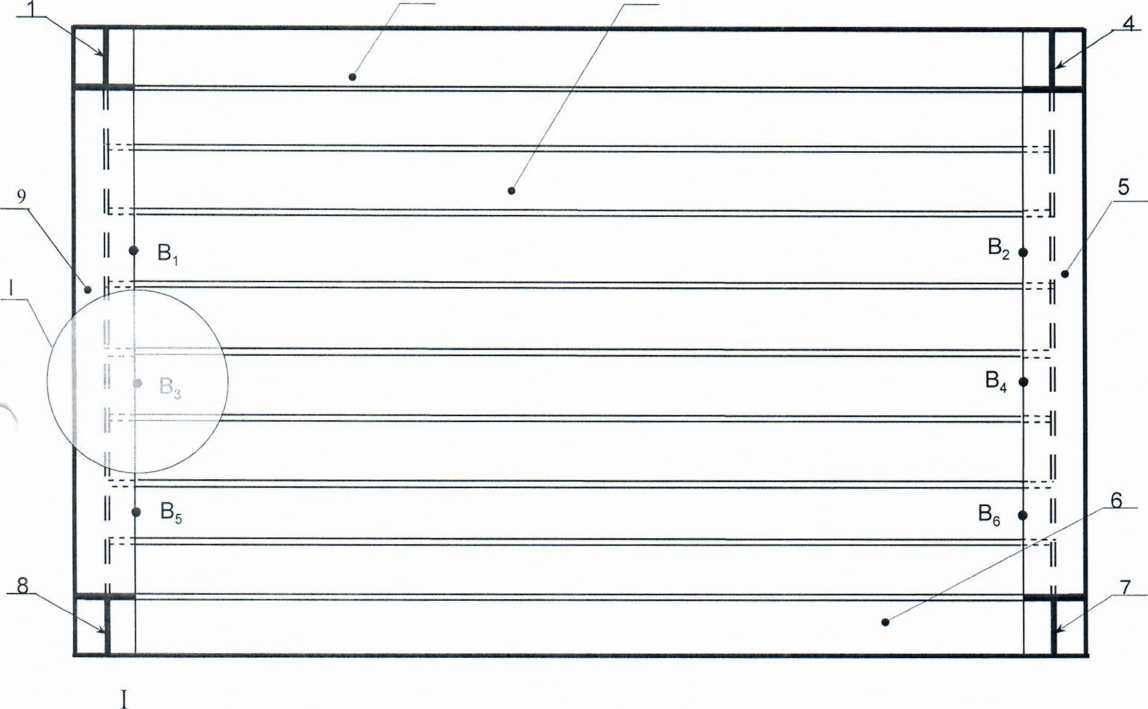

б) на кромках полок рамных шпангоутов 5 и 9 (рисунок А.8) продольной переборки в диаметральной плоскости (как при наличии рамных шпангоутов, так и их отсутствии) отмечают на тех же уровнях аналогичные точки В, ч- В6;

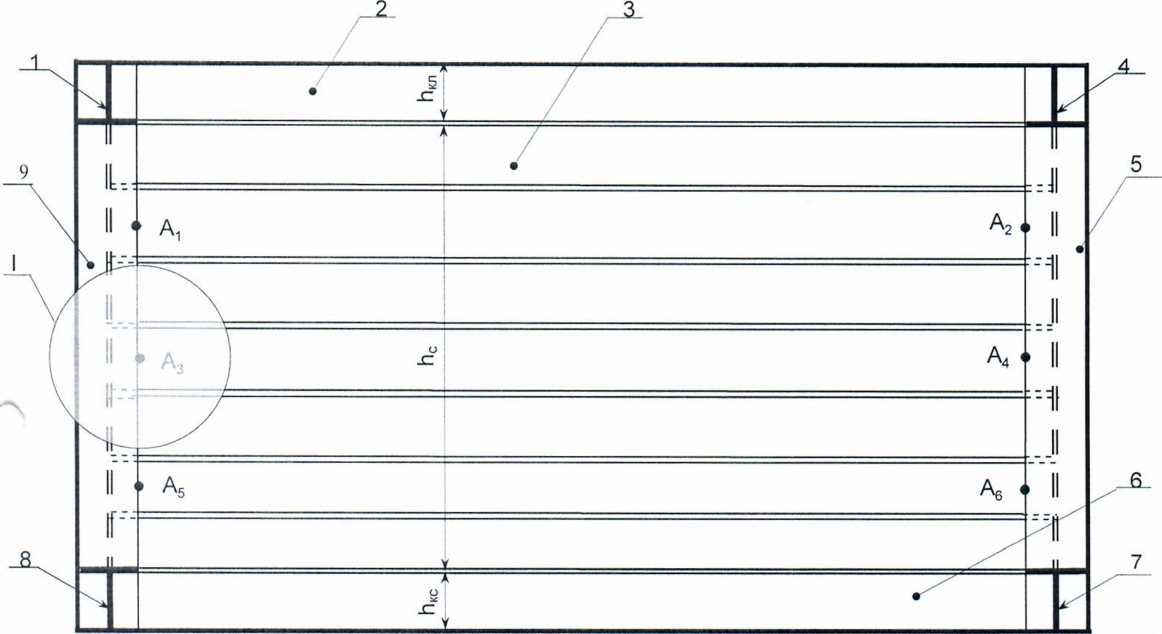

в) на кромках полок рамных шпангоутов 1 и 6 (рисунок А.9) поперечной переборки (находящейся ближе к носу судна) через точки Л| и B-i наносят горизонтальные отметки 3 и 5. Горизонтальные отметки, нанесенные через точки А3 , А5 и В3, В5 на рисунке А.9 не показаны;

г) на кромках полок рамных шпангоутов поперечной переборки, находящейся ближе к кормовой части судна, отмечают аналогичные горизонтальные отметки.

  • 10 ОПЕРАЦИИ ПОВЕРКИ

10.1 При проведении поверки танка выполняют операции, указанные в таблице 2. Таблица 2

Наименование операции

Номер пункта, подпунктаИнструкц ИИ

Внешний осмотр

11.1

Измерения длины, высоты и ширины поясов танка с

негофрированными переборками:

11.2

- измерения длины поясов

11.2.1

- измерения высоты поясов

11.2.2

- измерения ширины поясов

11.2.3

Измерения длины, высоты и ширины танка с гофрированными

переборками

11.3

- измерения длины танка

11.3.1

- измерения высоты танка

11.3.2

- измерения ширины танка

11.3.3

Измерения координаты точки измерений базовой высоты и уровня

жидкости

11.4

Измерения высоты превышения точки касания дна измерительной

трубы грузом рулетки

11.5

  • 11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

    • 11.1 Внешний осмотр

      • 11.1.1 При внешнем осмотре танка проверяют:

  • - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц (трапов) и помостов;

  • - чистоту внутренней поверхности танка;

  • - отсутствие прогибов и хлопунов днища (для танков с двойным дном);

  • - отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

  • 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка.

  • 11.2 Измерения длины, высоты и ширины поясов танка с негофрированными переборками

    • 11.2.1 Измерения длины поясов

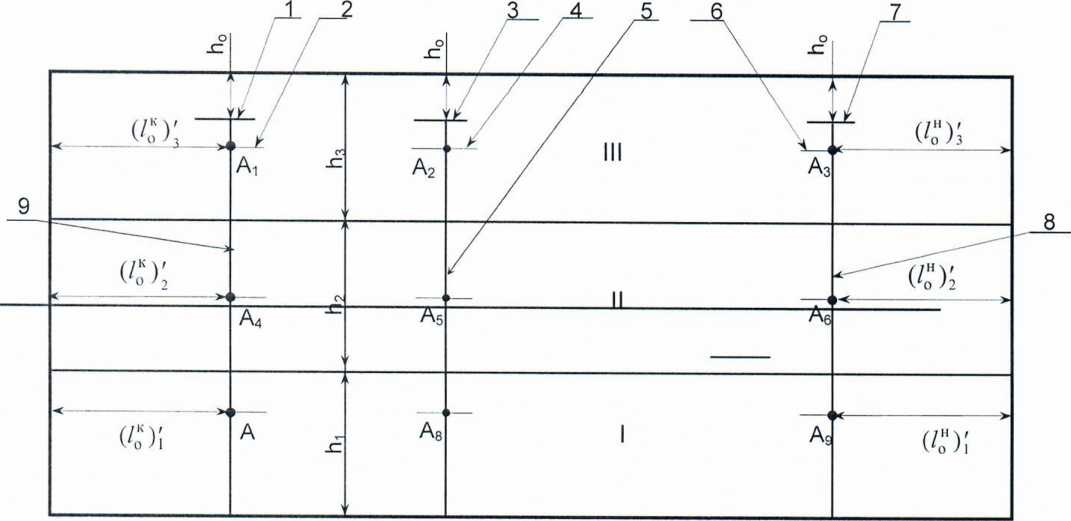

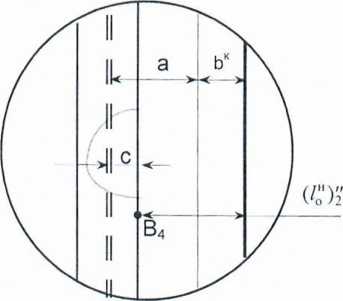

      • 11.2.1.1 Длину первого пояса L], мм, (рисунок А.З) определяют на высоте, равной % высоты первого пояса, по результатам измерений расстояний: /.к (отсчитываемое от точки А5 до точки А6 ), /,д (отсчитываемое от точки В5 до точки В6), /" и .

      • 11.2.1.2 Расстояния /,ь и /'1 (левого танка, не имеющего рамные шпангоуты) измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по 9.2.1.1 и 9.2.1.3) через точки А5 и А65 и В6) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 11 (10) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по вертикальной линии 6 (9) с погрешностью: ±1 мм;

в) расстояние /[1 (правого танка, имеющего рамные шпангоуты) (рисунок А.5) измеряют измерительной рулеткой, совмещая нулевую отметку рулетки с точкой В5 на левой кромке полки рамного шпангоута и отсчитывая (после натяжения ленты рулетки) показания рулетки в точке В6 на правой кромке полки рамного шпангоута с погрешностью: ± 1 мм;

г) измерения величин и /'1 проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 3 мм.

  • 11.2.1.3 Расстояния (/ок)], (О1 (по бортовой переборке) и (/« )7>(^о )7 (по переборке в диаметральной плоскости левого танка) измеряют штангенциркулем с погрешностью : ±0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

  • 11.2.1.4 Расстояния (X)p(7o)" (по переборке в диаметральной плоскости правого танка) (рисунок А.5), определяют по результатам измерений величин a‘f ,Ь'|Ч1]1 ,bj'.с. Измерения указанных величин проводят при помощи штангенциркуля с погрешностью: ± 0,1 мм.

Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

Величины (/(ч )/,(/")" ,мм, вычисляют по формулам:

(Z');' = (a?+bH-c.                         (2)

О'=(аГ+ !>;■)-с.                         (3)

  • 11.2.1.5 Результаты измерений величин /,ь ,/'1, (/* ){ , (/" )J,(Z* )",(Z(") " вносят в протокол, форма которого приведена в приложении Б.

Примечание- Значения величин (X )р(^о ) Г переборки правого танка предварительно определяют по формулам (2) и (3).

  • 11.2.1.6 Длину i-ro вышестоящего пояса L; , мм, (рисунки А.З и А.5) определяют на

средней высоте i-ro пояса по результатам измерений расстояний: /Б,   (7*,

г

  • 11.2.1.7 Величины, указанные в 11.2.1.6, измеряют по методике, изложенной в 11.2.1.2, 11.2.1.3 и 11.2.1.4.

  • 11.2.1.8 Результаты измерений величин      (/“ )щ (Он (О н (ОГ вносят в

протокол, форма которого приведена в приложении Б.

  • 11.2.1.9 Длины поясов Lb, мм, по боковой переборке, имеющей скошенную часть (рисунок А.4), определяют по результатам измерений расстояний: /СБ (отсчитываемое от точки А, до точки Aj+1), /Б (отсчитываемое отточки A j+1 до точки A j+?), (/“)' и (/0 У. Обозначения «с» и «п» соответствуют терминам : «скос» , «прямолинейно».

Длины поясов по переборке в диаметральной плоскости L'1, мм, определяют по результатам измерений расстояний (рисунки А.З и А.5): /л, (отсчитываемое от точки Bj до точки В j+1), (/(ч. При наличии в переборке рамных шпангоутов величины (А, )|Ж')" вычисляют по формулам (2) и (3).

Результаты измерений величин /Б,    0(0'>(О'’ (О”>(О” вносят в

протокол, форма которого приведена в приложении Б.

  • 11.2.2 Измерения высоты поясов

    • 11.2.2.1 Высоту i-ro пояса hj,MM, измеряют по боковой переборке изнутри танка при помощи рулетки с грузом.

    • 11.2.2.2 Измерения высоты поясов (рисунки А.З и А.5) проводят, опуская рулетку с грузом от отметки 1 боковой переборки до верхнего края сварочного шва пояса и считывая разницу в показаниях рулетки относительно отметки 1.

Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм.

  • 11.2.2.3 Результаты измерений h, вносят в протокол, форма которого приведена в приложении Б.

  • 11.2.3 Измерения ширины поясов

    • 11.2.3.1 Ширину первого пояса В1 мм, (рисунок А.6) определяют на высоте % высоты первого пояса по результатам измерений расстояний: Ь" (отсчитываемое от точки А5 до точки А6), Ь* (отсчитываемое от точки С5 до точки С6), Ь", Ь*.

    • 11.2.3.2 Расстояния b’/.bf измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по 9.2.1.4Х перечисления ач-г) через точки А5 и А65 и С6) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 12 (10) и после создания усилия натяжения ленты рулетки по 11.2.1.2 (перечисление б) отсчитывают показания шкалы рулетки по вертикальной линии 11 (9) с погрешностью: ± 1 мм;

в) измерения величин b, bпроводят не менее двух раз. Расхождение между результатами двух измерений должно быть :не более 3 мм.

  • 11.2.3.3 Расстояния (Ь")], (Ь")" (по поперечной переборке от носа судна) и ( Ьо )], (^о)Г - (по поперечной переборке от кормы судна) измеряют штангенциркулем с погрешностью: ± 0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождения между результатами двух измерений должно быть: не более 0,4 мм.

  • 11.2.3.4 Результаты измерений величин b", b *, (b")], (b")", (b“)J, (Ь“)", вносят в протокол, форма которого приведена в приложении Б.

  • 11.3 Измерения длины, высоты и ширины танка с гофрированными переборками

    • 11.3.1 Измерения длины танка

      • 11.3.1.1 Длину танка определяют по результатам измерений длин продольных переборок.

      • 11.3.1.2 Длину боковой переборки 1_Б , мм, (рисунок А.7) определяют по результатам измерений расстояний: Р (отсчитываемое от точки Aj до точки Aj+1), (/")', (7*)' в трех сечениях (нижнем, среднем, верхнем), равномерно расположенных по высоте переборки.

      • 11.3.1.3 Длину переборки в диаметральной плоскости 1_д ,мм, (рисунок А.8) определяют по результатам измерений расстояний: ^(отсчитываемое от точки В; до точки BJ+1), (7")",(7СК)" также в трех сечениях (нижнем, среднем, верхнем), равномерно расположенных по высоте переборки.

      • 11.3.1.4 Расстояния /Б и Z4 измеряют измерительной рулеткой в следующей последовательности:

а) по отмеченным (по 9.2.2.1, перечисления а,б) точкам (Аг Aj+i ) и (Вг Bj+1) прикладывают рулетку. При этом лента рулетки должна быть натянута;

б) начальную отметку шкалы рулетки совмещают торцом полки рамного шпангоута 9 (рисунок А.7 и рисунок А.8) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по торцу полки рамного шпангоута 5 с погрешностью: ±1 мм;

в) ) измерения величин /Б и Z4 проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 3 мм.

  • 11.3.1.5 Расстояния (7")',(7^ )' (по бортовой переборке) и (7")",(7СК)" (по переборке в диаметральной плоскости) измеряют штангенциркулем с погрешностью: ± 0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть; не более 0,4 мм.

  • 11.3.1.6 Результаты измерений величин /Б , /^ , (7" )',(7*)',(7" )" ,(7* )" вносят в протокол, форма которого приведена в приложении Б.

  • 11.3.1.7 Длину боковой переборки, имеющей скошенную часть, измеряют расстояния и в порядке, установленном в 11.2.1.9.

  • 11.3.2 Измерения высоты танка

    • 11.3.2.1 Высоту танка h ,мм, определяют по результатам измерений высот профилей карлингса и кильсона и высоты стенки продольной бортовой переборки (рисунок А.7)

    • 11.3.2.2 Высоту стенки переборки (расстояние между полками карлингса и кильсона) hc , мм, измеряют измерительной рулеткой с грузом в сечении, находящемся приблизительно в середине длины переборки, не менее двух раз. Отсчитывают показания шкалы рулетки с погрешностью: ± 1 мм. Расхождение между результатамидвух измерений должно быть: не более 2 мм.

    • 11.3.2.3  Высота профилей карлингса        кильсона hKC , мм, измеряют

штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ±0,1 мм.

  • 11.3.2.4 Результаты величин hc, Икл, Иксвносят в протокол, форма которого приведена в приложении Б.

  • 11.3.3 Измерения ширины танка

    • 11.3.3.1 Ширину танка определяют по результатам измерений ширины поперечных переборок.

    • 11.3.3.2 Ширину поперечной переборки, находящейся ближе к кормовой части судна (рисунок А.9), определяют по результатам измерений расстояний: Ь1' (отсчитываемое от точки Aj до точки В,), (Ь‘( )', (b“ )" в трех сечениях (нижнем, среднем и верхнем), равномерно расположенных по высоте боковой переборки.

    • 11.3.3.3 Ширину поперечной переборки, находящейся ближе к новой части судна, определяют по результатам измерений расстояний: Ь"( отсчитываемое от точки Aj до точки Bj), (/" )' , (/(‘‘)" также в трех сечениях (нижнем, среднем и верхнем), равномерно расположенных по высоте боковой переборки.

    • 11.3.3.4  Расстояния Ьк и Ь" измеряют измерительной рулеткой в последовательности:

а)  по нанесенным (по 9.2.2.1  , перечисления а-г) через точки А;И Bj

горизонтальным отметкам прикладывают рулетку.

При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают торцом полки рамного шпангоута 1 (рисунок А.9) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по торцу полки рамного шпангоута с погрешностью : ± 1 мм;

в) измерения величин Ьк , Ь" проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 2 мм.

  • 11.3.3.5 Расстояния (b*)', (b“)" (по поперечной переборке находящейся ближе к корме судна) и (Ь")', (Ь")" (по поперечной переборке находящейся ближе к носу судна) измеряют при помощи штангенциркуля - по 11.3.1.5.

  • 11.3.3.6 Результаты измерений величин Ьк, Ь", (Ь*)', (Ь“ )" , (Ь")',

(Ь" )" вносят в протокол, форма которого приведена в приложении Б.

  • 11.4 Измерения координаты точки измерений базовой высоты и уровня жидкости

    • 11.4.1  Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) /у, мм, (рисунки А.1 и А.2), измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.

    • 11.4.2 Результаты измерений /у вносят в протокол, форма которого приведена в приложении Б.

  • 11.5 Измерения высоты превышения точки касания дна измерительной трубы грузом рулетки

    • 11.5.1 Высоту превышения (рисунок А. 10) точки касания дна измерительной трубы грузом рулетки f ( , мм, измеряют штангенциркулем не менее двух раз. Показания шкалы штангенциркуля отсчитывают с погрешностью: ±0,1 мм. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

    • 11.5.2 Результаты измерений f.( вносят в протокол, форма которого приведена в приложении Б.

  • 11.6 Определение объемов внутренних деталей

    • 11.6.1 Определение объема внутренних деталей танка с негофрированными переборками

      • 11.6.1.1 К внутренним деталям (рисунок А.11) относят элементы поперечного и продольного силового набора таврового и уголкового профилей. К элементам силового набора таврового профиля относят: кильсон, флор, карлингс, рамный шпангоут.

      • 11.6.1.2  Линейными размерами элемента силового набора, подлежащими определениям, являются:

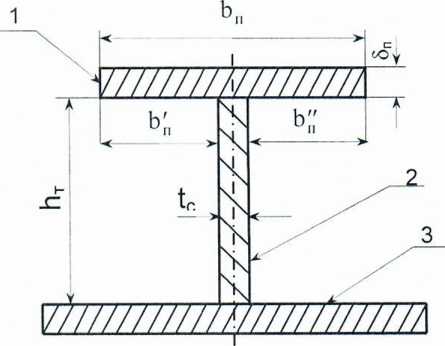

а) таврового профиля (рисунок А.12): длина Ьн и толщина <5Н полки, высота hT, толщина tc стенки, т3 (число кильсонов), т4 (число флор), т5 (число рамных шпангоутов), т6 (число карлингсов) ;

б) уголкового профиля (рисунок А.13): длина /п, высота /с, Зс толщина профиля, Ш] (число профилей, расположенных на днище танка) и т2 (число профилей, расположенных на переборках).

  • 11.6.1.3 Толщину стенки таврового профиля tc определяют по результатам измерений (рисунок А.12) расстояний от торцов полки до стенки профиля bj,, Ь" .

  • 11.6.1.4 Толщину стенки уголкового профиля <5С определяют по результатам измерений расстояния от торца полки до стенки профиля .

  • 11.6.1.5 Линейные размеры профилей, указанные в 11.6.1.2, 11.6.1.3, 11.6.1.4, измеряют одного из них по каждому виду профиля (кильсона, флора, рамного шпангоута и т.д.) и определяют их количества. При наличии прикрепленных горизонтально на продольных или поперечных переборках танка элементов силового набора таврового сечения дополнительно указывают их нижние и верхние границы относительно контура днища танка.

  • 11.6.1.6  Высоту таврового профиля hT , мм, (рисунок А. 12) измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью: ± 1 мм.

  • 11.6.1.7 Величины Ьн, Ь'(, Ь" ,€>н , /п ,    , /с , мм, указанные в 11.6.1.2, 11.6.1.3 и

  • 11.6.1.4 , измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,2 мм.

  • 11.6.1.8 Нижние и верхние границы расположения силовых элементов таврового профиля hH ,hB, мм, по 11.6.1.5, измеряют измерительной рулеткой с грузом. Показания рулетки отсчитывают с погрешностью: ± 1 мм.

h b b' b" I Г I h h

  • 11.6.1.9 Результаты измерений величин т, п, п, п, п, п, с, 11в и числа

IYI     эд

профилей 1 ’   6 вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2 Определение объема внутренних деталей танка гофрированными переборками

    • 11.6.2.1  К внутренним деталям (рисунки А.14 и А.15) относят элементы продольного силового набора таврового и уголкового профилей, продольные и поперечные гофры.

    • 11.6.2.2 Линейные размеры элементов силового набора таврового и уголкового

профилей hT,bH, b'|tb'',            /с измеряют по методике, изложенной в 11.6.1.6,

  • 11.6.1.7 . Результаты измерений их вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2.3 Линейные размеры гофр (рисунок А.14) аггг , мм, измеряют штангенциркулем не менее двух раз. Показания штангенциркуля отсчитывают с погрешностью: ±0,1 мм. Расхождения между результатами двух измерений должно быть: не более 0,2 мм.

  • 11.6.2.4 Результаты измерений величин аггг вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2.5  Нижние и верхние границы (рисунок А.14) горизонтальных гофр hB,h„ ,hB,hB , мм, измеряют измерительной линейкой или измерительной рулеткой не менее двух раз. Показания линейки или рулетки отсчитывают с погрешностью: ±1 мм. Расхождение между результатами двух измерений должно быть: не более 2 мм.

Результаты измерений hj’ ,h,J ,h'{’ , h'^ , m7 (число вертикальных гофр) вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2.6 За значение нижней границы h‘( вертикальных гофр принимают высоту флора.

Значения величин h^.h^ вносят в протокол, форма которого приведена в приложении Б.

  • 11.7 Измерения базовой высоты танка

    • 11.7.1 Базовую высоту Нб , мм, измеряют рулеткой с грузом не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм. Расхождение между результатами двух измерений не должно превышать 2 мм.

Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

  • 11.7.2 Результаты измерений Нб вносят в протокол, форма которого приведена в приложении Б.

  • 11.7.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с её значением, установленном при поверке танка, более чем на 0,1% проводят внеочередную поверку танка.

Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Г.

  • 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

    • 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

    • 12.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Г.

  • 13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

    • 13.1  Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Нир, вычисляя посантиметровую вместимость танка.

      • 13.1.1 При поверке танков с негофрированными переборками посантиметровую вместимость танка определяют:

  • - при наполнении первого пояса V(H)| от уровня, равного нулю, до уровня Н1 по формуле (В. 17);

  • - при наполнении второго пояса У(Н)Э от уровня Hj до уровня Н2 по формуле (В.18);

  • - при наполнении третьего пояса V(H)3 от уровня Н2 до уровня предельного уровня Н|1р по формуле (В.19).

  • 13.1.2 При поверке танков с гофрированными переборками посантиметровую вместимость танка при измерении уровня от нуля до Н определяют по формуле (В.30).

  • 13.1.3 Предельный уровень Н , см, до которого составляют градуировочную таблицу, вычисляют:

  • - при поверке танка с негофрированными переборками по формуле

Н'р “ ^1 + h2 +        >                       (4)

где h j, h ?, h з - высоты поясов, см;

f;i - высота превышения точки касания дна измерительной трубы грузом рулетки, см;

  • - при поверке танка с гофрированными переборками по формуле

НпР = Чс + hc + ^кл “ Гл>                    (5)

где hKC,hKI - высоты профилей кильсона и корлингса, см;

hc - высота стенки переборки,см.

  • 13.2 В пределах предельного уровня Н вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 13.3 При составлении градуировочной таблицы значения вместимости танка округляют до 1 дм3.

  • 13.4 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.

  • 13.5 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

  • 13.6 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

  • 13.7 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

  • 13.8 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

  • 13.9 Требования к машинному алгоритму обработки результатов измерений:

  • - вместимость танка в пределах изменения уровня на 1 см определяют последовательным вычислением вместимости танка через каждое изменение уровня на 1 мм;

  • - последовательно вычисляя вместимость каждого наполнения на 1 мм, определяют вместимость танка с интервалом 1 см.

  • 14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 14.1 Результаты поверки танка оформляют свидетельством о поверке в соответствии с [4].

    • 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) журнал обработки результатов измерений при поверке1).

  • 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Д. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Е.

Протокол поверки, титульного листа и последнюю страницу градуировочной таблицы подписывает поверитель. Подпись заверяют знаком поверки.

  • 14.4   Градуировочную таблицу утверждает руководитель организации (уполномоченное лицо), аккредитованной на право поверки танков наливных судов.

ПРИЛОЖЕНИЕ А

Схемы оборудования и измерений параметров танка при поверке

а)                                                      б) а-танк левого борта (левый танк); б-танк правого борта (правый танк);

1-шпации; 2-рамные шпангоуты; 3,4 - измерительные трубы; Нл.б - высота танка по левому борту; НП.Б - высота танка по правому борту; Нд.п - высота танка по диаметральной плоскости; L - длина танка; В - ширина танка.

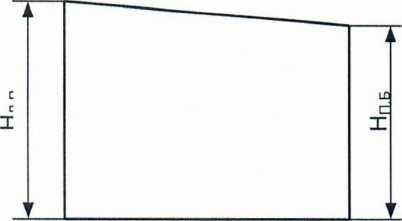

Рисунок А.1 - Схема танка без скоса

9'lf

П.Б

а-танк левого борта; б-танк правого борта; 1- шпации; 2-рамные шпангоуты;

Нл.б - высота танка по левому борту; Нп.б - высота танка по правому борту; Нд.п - высота танка по диаметральной плоскости; L - общая длина танка; 1_п — длина прямоугольной

части; В - ширина танка; Вс-ширина в скошенной части; Lc- длина скоса.

Рисунок А.2 - Схема со скошенной частью

а) б)

7         8

о -С

/ / 1

В'о                вг.

О’

*

О'

* >1

Bi

III                         В2<

г

|< >

о

“j

II                                                  <

О'

'Вз               3?

В4

IT----------

1___

О'

В5

х:

I                         Вб’

X-------------->

а- продольная переборка от левого борта судна; б- продольная переборка в диаметральной плоскости; 1,2,7,8 -горизонтальные отметки; 3- измерительная рулетка с грузом; 4,5 - сварные швы танка; 6,9,10,11 - вертикальные линии; А-|-А6 , Е^-Вб - точки измерений;

/" - расстояние между поперечной переборкой от носа судна и линией 6 или линией 9;

/J'- расстояние между поперечной переборкой от кормы судна и линией 10 или линией 11; h0 - расстояние между отметками 1и 7 и местом стыка переборки с палубой судна; hi , h2 ,h3 - высоты поясов; I, II, Ill-номера поясов.

Рисунок А.З-Схема измерений параметров танка по продольной переборке

1,2, 3, 4, 6, 7 — горизонтальные отметки; 5, 8, 9 - вертикальные линии; h0 - расстояние между отметками 1, 3, 7 и местом стыка переборки с палубой судна; ArA9 .B-i-Bg - точки измерений.

Рисунок А.4 - Схема измерений линейных размеров танка по продольной переборке со скошенной частью

в°                                    /                 /         /               /                                      во

1,6-горизонтальные отметки; 2,3-рамные стойки (шпангоуты); 4,5-сварочные швы; 7,8 -вертикальные линии; (ВгВ6)-точки измерений; Z" - расстояние между поперечной переборкой от носа судна и точкой В, (правой кромкой полки рамной стойки); /° - расстояние между поперечной переборкой от кормы судна и точкой Волевой кромкой полки рамной стойки); b - расстояние между поперечной переборкой и вертикальной линией 7; а -

расстояние между вертикальной линией 7 до стенки рамной стойки; с-расстояние между правой кромкой полки рамной стойки до её стенки.

Величину /0 вычисляют по формуле

<,=(а+Ь)-с.

Рисунок А.5 - Схема измерений параметров танка по продольной переборке в диаметральной плоскости судна при наличии рамных стоек

а - поперечная переборка от носа судна; б- поперечная переборка от кормы судна; 1, 2, 3, 4, 5, 6, 7, 8 - горизонтальные отметки; Ат -А6, СгС6 - точки измерений; h0 -расстояние между отметками 1,4, 5, 8 и палубой судна; 9, 10, 11, 12 - вертикальные линии; (Ь")' -расстояние между продольной переборкой от левого борта судна и линией 12 в точках измерений Аъ А3,  А5;  (Ь")"  - расстояние между продольной переборкой в

диаметральной плоскости судна и линией 11 в точках измерений А2, Ад, А6.

Рисунок А.6 - Схема измерений ширины поясов по поперечной переборке танка

I

Ml:10

3

-рамные бимсы; 2- карлингс; 3- горизонтальные гофры; 5,9-рамные шпангоуты; 6-кильсон; 7,8 -флоры; 10-вертикальные гофры; А^Ае-точки на торце полок рамных шпангоутов; hKJ1-высота профиля карлингса;Ис - высота стенки; hKC- высота профиля кильсона; (/”)'-расстояние от стенки поперечной переборки (гофры) до края полки рамного шпангоута.

Рисунок А.7 - Схема измерений длины гофрированной переборки от борта

2

3

1, 4 -рамные бимсы; 2 - карлингс; 3 - горизонтальные гофры; 5, 9 - рамные шпангоуты; 6-кильсон; 7, 8 -флоры;

10 - вертикальные гофры; В^Вб-точки на торце полок рамных шпангоутов; (!")"- расстояние от стенки поперечной переборки (гофры) до края полки рамного шпангоута.

Рисунок А.8 - Схема измерений длины гофрированной

переборки в диаметральной плоскости

5

1,6-рамные шпангоуты; 2- рамный бимс; 3,5 - горизонтальные отметки; 4- полотно (вертикальные гофры) поперечной переборки; 7,9- полотна (горизонтальные гофры) продольных переборок; Ат,А35-точки на торце полки шпангоута 1; В^Вз.Вб- точки на торце полки шпангоута 6; (Ь*)',(Ь£)" - расстояния от стенок продольных переборок до полок рамных шпангоутов 1,6.

Рисунок А.9 - Схема измерений ширины танка по гофрированной поперечной переборке

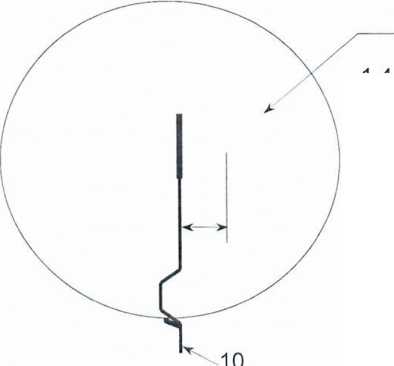

1 - измерительная труба; 2 - продольная диаметральная переборка; /3 - координата точки измерений базовой высоты танка и уровня жидкости; /т - рассояние от продольной диаметральной переборки до образующей измерительной трубы; Нпр- предельный уровень градуировки танка; fn - расстояние от днища танка до дна измерительной трубы.

Рисунок А. 10 - Схема измерений параметров танка.

1 - кница; 2,11,12 - элементы продольного силового набора уголкового профиля; 3 - карлингс; 4 - настил палубы; 5 - стенка танка по диаметральной плоскости судна; 6-рамный шпангоут; 7 - клинкет; 8 - кильсон; 9,10-флоры

Рисунок А.11 - Схема силового набора танка

полка профиля; 2-стенка профиля; 3- присоединенный поясок обшивки; ЬП,5П -длина и толщина полки; hT, tc - высота и толщина стенки профиля; b , b " - расстояние от торцов полки до стенки профиля

Рисунок А.12 - Сечение таврового профиля

  • 1 - полка профиля; 2 - стенка профиля; 3 - обшивка днища; Ьу - ширина полки; £су толщина стенки профиля; hy- высота стенки профиля .

Рисунок А. 13 - Схема измерений параметров уголкового профиля.

1-настил палубы судна; 2,6 -элементы силового набора уголкового профиля; 3-карлингс; 4-гофрированная продольная переборка в ДП; 5-кильсон; 7-гофриро ванная бортовая продольная переборка; аг - ширина верхнего основания гофра; Ьг - высота гофра; сг -ширина нижнего основания гофра; В-ширина танка; h*’        , hB - нижние и верхние

границы гофр.

Рисунок А. 14 - Схема сечения вертикальной плоскостью танка с гофрированными переборками

ПРИЛОЖЕНИЕ Б (обязательное)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка геометрическим методом

Таблица Б.1 - Общие данные

Код

документа

Регистрационный

номер

Дата

Основание для проведения поверки

число

месяц

год

Продолжение таблицы Б.1

Место проведенияповерки

Средство измерения

1

2

Окончание таблицы Б.1

Танк

Номер

Тип

Назначение

Погрешность определения вместимости, %

3

4

5

6

Таблица Б.2 - Условия проведения измерений

Температура воздуха , °C

Загазованность, мг/мд

Таблица Б.З- Длина поясов

миллиметрах

Номер

пояса

Номер измере НИЯ

Расстояние между точкамиизмерений

Расстояние    между    поперечной

переборкой и вертикальной линией

/В

/л

/Б с

/Б

п

Go")'

G0K)'

Go)"

GOK)"

1

2

3

4

5

6

7

8

9

10

I

1

2

II

1

2

III

1

2

Примечание - Г рас

эы 5 и 6 заполняют только при наличии скошенной части танка

Таблица Б.4- Высота поясов                                      В миллиметрах

Высота пояса

hl

h2

h3

Таблица Б.5 - Ширина поясов

В миллиметрах

Номер

пояса

Номер измерени я

Расстояние между точками измерений

Расстояние между продольной переборкой и вертикальной линией

Ь"

ьк

(Ь")'

(Ь")"

(ь:т

ок)"

I

1

2

II

1

2

III

1

2

Таблица Б.6 - Длина танка                                                   В

миллиметрах

Сечение переборк и

Номер измерени я

Расстояние между точками измерений

Расстояние между поперечной переборкой и вертикальной линией

/В

/д

/Б п

(/")'

УсУ

(1с У

1

2

3

4

5

6

7

8

9

10

Верхнее

1

2

Среднее

1

2

Нижнее

1

2

Примечания

  • 1 Графы 5 и 6 заполняют только при наличии скошенной части танка.

  • 2 Графу 3 заполняют только для танков без скоса.

Таблица Б.7- Высота танка

В миллиметрах

Высота стенки переборки hc

Высота профиля

1-е измерение

2 -е измерение

Ькл

Ькс

Таблица Б.8- Ширина танка                             В миллиметрах

Сечение переборки

Номер измерени я

Расстояние между точками измерений

Расстояние между продольной переборкой и вертикальной линией

Ь“

ьк

(Ь")'

(К)"

ок)'

(Ю"

Верхнее

1

2

Среднее

1

2

Нижнее

1

2

Таблица Б.9 - Другие параметры танка

—-----------

Измеряемый параметр

Номер измерения

Показание рулетки, штангенциркуля ,мм

Координата точки измерений базовой высоты иуровня жидкости /,

1

2

Высота    превышения    точки    касания    дна

измерительной трубы грузом рулетки f }

1

2

Базовая высота танка Нб

1

2

Таблица Б. 10 - Тавровый профиль

Наимено вание профиля

Число

m

Размеры профиля,мм

Размеры полки профиля,мм

длина

L„

высота

hT

положение

длина

ьп

толщина

расстояние

нижнее

hH

верхнее

Ьп

Ь"

1

2

3

4

5

6

7

8

9

10

Кильсон

Флор

Примечания

  • 1 За значение длины кильсона (графа 3) принимают длину танка.

  • 2 За значение длины флора (графа 3) принимают ширину танка.

  • 3 За значение высоты рамного шпангоута или рамной стойки (графа 3) принимают высоту танка.

  • 4 Графы (5,6) заполняют при расположении продольного профиля по высоте танка.

Таблица Б. 11- Уголковый профиль

Месторасположе ние профиля

Число профилей m

Высота профиля /с, мм

Длина полки

/п , мм

Толщина полкибп, мм

Толщинапро филя5с, мм

Таблица Б. 12 - Параметры горизонтальных гофр

Размер гофр,мм

Числого фрМ

Высота от днища танка,мм

Схема расположения гофра«+», «-»

нижняяг раница ь',;

верхняяг раница

М

нижняяг раница Ид н

верхняяг раница h"

в

а,.

Сг

ь.-

1

2

3

4

5

6

7

8

9

Примечания

  • 1 В графах 5,6 вносят данные по боковой переборке.

  • 2 В графах 7,8 вносят данные по переборке диаметральной плоскости.

  • 3 В графе 9 указывают знак «+», если выпуклость гофры направлена в наружу танка; знак «-», если выпуклость гофра направлена во внутрь танка.

Таблица Б. 13 - Параметры вертикальных гофр

Размер гофр,мм

Числого фрт

Высота от днища танка,мм

Схема расположения гофра«+», «-»

нижняя граница h‘

верхняя граница

h.

аг

Сг

Ь.

1

2

3

4

5

6

7

Примечания

  • 1 За значения величин (графы 5,6) принимают высоту кильсона .

  • 2 В графе 7 указывают знак «+», если выпуклость гофра направлена в наружу танка; знак «-» , если выпуклость гофра направлена во внутрь танка.

Примечания

  • 1. В таблицы Б.З, Б.4, Б.5 вносят данные только по танкам с негофрированными переборками.

  • 2. В таблицы Б.6, Б.7, Б.8, Б.12, Б.13 вносят данные только по танкам с гофрированными переборками.

    Должности

    Подписи и знак поверки

    Инициалы, фамилии

ПРИЛОЖЕНИЕ В (обязательное)

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

ВЛ Вычисление площадей поперечных сечений поясов танка

В. 1.1 Площадь поперечного сечения i-ro пояса танка без скошенной части вычисляют по формуле

(B.1)

где Lj - длина i-ro пояса,мм;

Bj - ширина i-ro пояса,мм.

В.1.1.1 Длину Lj, мм, вычисляют по формуле

L __ Gcp)i + Gcp)i + Go )cpi + (Ocpi

2

Величины (/c;,)i,(/ep)i,(/o)cpi ’(^о )Cpi ВЫЧИСЛЯЮТ ПО формулам +(//)■     z/Д. _(/1Д)|+(/2Д)|

vcp/i          n            V'cp/i

2

>

Ла;Н<)2!+0;+(/о)2; vo /cpi

J

vo /cpi

Значения величин

(/,):          )i ,(/д )i хж )2i <      )^,(/ок к.

(/q )2i ’ (A" )ii ’ Go )"i принимают по таблице Б.З приложения Б. В.1.1.2 Ширину В; ,мм, вычисляют по формуле

в _ (b"p)i +(bcp)i +(bo)cpi +(bo)cpi

(B.2)

(B.3)

2

Величины (b"p)i,(bcP)i,(bo)cpi,(bo)cpi вычисляют по формулам .  = (ЬГ). +<b2)i .     rhK X  _ (bpj +(b^)i .

vD ср / i               п           ’         VD cp ) i               o

Значения величин (b, )i ,(b''),,(b“), ,(b2K),,(b"   ,(Ь")^ ,(Ь");<,(ЬОН)'<,

(bj )н >(b* )2j, (b„ )[■,(b“ )ji принимают по таблице Б.5 приложения Б.

В. 1.2 Площадь поперечного сечения i-ro пояса танка со скошенной частью (рисунок А.2) Sf, м2, вычисляют по формуле

= (LJi-Bf + [L* - (L„),] • {[В“ - (ВД] + 0,5 J(LC)? - [L? - (L,),]2} 1 ю6                             ю6

,(В.4)

где Ljl - длина i-ro пояса по продольной переборке в диаметральной плоскости танка, мм;

В‘ч - ширина i-ro пояса по поперечной переборке танка, находящейся ближе к кормовой части судна, мм;

(LH)j - длина прямоугольной части i-ro пояса по продольной бортовой переборе, мм;

(L с) j - длина скоса i-ro пояса, мм;

(Bc)j - ширина i-ro пояса по поперечной переборке танка, находящейся ближе к носовой части судна, мм.

В. 1.2.1 Длину 1/р мм, вычисляют по формуле

2

Величины (7cp)i >(/q )cpi ВЫЧИСЛЯЮТ по формулам

Г/Д. Д)1 + (/f )i .      „Дч ^(/р)н        +(/р)н +(/o)2i

ср / i                            ’           V о /cpi

(В.5)

таблице

(В.6)

2          '          ' и z vpi                        д

Значения величин (/,Д ,(/f )|,(/« )н»(Zo >2i )и>2i принимают по Б.З приложения Б.

В.1.2.2 Ширину В'4, мм, вычисляют по формуле

№, +(ь;)ср| 2

Величины (b^ )j ,(b^ ) j вычисляют по формулам

d к ч = (Ч )j + (Ь?);           = (Ь^ц +(Ь^)з; +(b^)|j +(b(Kj2i

\Dcp/i           э        ’ VDo/cpi

Значения величин (bJ )j,(b?),,(Ь* )'н, (Ь„ )'2-,(Ь“) J', (Ь“ )7; принимают по таблице Б.5 приложения Б.

В.1.2.3 Длину (LH )j, мм, вычисляют по формуле

(В.7)

Величины (Zj’ )cpi, (/('x )cpi вычисляют по формулам

//Бх <7,i )ii + Un hi . v'n /cpi             o           '

Значения величин (/„ )H , (/„ )2j ,(/* )];,(/* )2i принимают по таблице Б.З (графы 6,8) приложения Б.

В. 1.2.4 Длину (Lс) j, мм, вычисляют по формуле (/Б) • + (/") •

(Lc)i=----P—------■                   (B.8)

Величины (/^ )cpi >U" )cpi вычисляют по формулам (^-(Ou+CQzi. (CLjg)j + Qi

2 ’ 2

Значения величин (/Б )н ,(/еЬ )•?;,(/" )п ,(^o )-?i принимают по таблице Б.З (графы 5,7) приложения Б.

В.1.2.5 Ширину (Вс) j, мм, вычисляют по формуле

(В.9)

Величины (b"p )j ,(b" )cpi вычисляют по формулам

Значения величин (b1/)j ,(b2 )j ДЬ" )ii ,(b" )2i ЛЬо )п ДЬ“)21 принимают по таблице Б.5 (графы 3,5,6) приложения Б.

В.2 Вычисление площадей поперечных сечений танка с гофрированными переборками

В.2.1 Площадь поперечного сечения танка без скошенной части S.r, м2, вычисляют по формуле

о Lr B.

S =-     -г-,                                  (В.10)

106

где Lr - длина танка, мм;

Вг - ширина танка, мм.

В.2.1.1 Длину Lr, мм, вычисляют по формуле

L(/cp)i +£($)i +Wepi + Wcpi т _ i=l___________i=l___________i=l_____________i=l__________

(В.11)

6

Величины (/cp)i,(/fp)i,(/c)cpi,(/")cpi вычисляют по формулам .(/,), +(/2),      z,«>. =(Afl)i+(/f)i

cp ' i                                       V cp ' i

(Г} ЛУОНОИа

\'с 'epi

Значения величин )i,(/2 )i )i ,(/2‘)i )Ц«К )2i     )Ц(4” )2i)"i >

(Р)",,(! )",,(! )", принимают по таблице Б.6 приложения Б.

В.2.1.2 Ширину В, , мм, вычисляют по формуле

3              3              3               3

mP)i+mP)i+z(b’c)cPi+ж)С1л g _w________i=i________i=i_________i=i_______

(B.12)

1 6

Величины (b"p)i,(b“p)i,(b^)cpi,(b")cpi вычисляют по формулам

.   (ЬГ), +(ЬР,            (bDi+Cbi),

vDcp/i                         VDcp'i

J

rh4 x^c/cpi

ff

=(b:)H+(b^)"2i+(bjKi + (bjr2i

VUc 'epi

Значения величин

(bi‘)i!(b^)i,(bj)ij(b')i,(b:)'li>(b“)iis(bS)'li>(b"0)ii((b:);;, (ЬКУ' (b11)" (bH)"

v o/2i’\ o/ii’\ о '2i принимают по таблице Б. 8 приложения Б.

В.2.2 Площадь поперечного сечения танка со скошенной частью вычисляют по формуле

= L'„ • В* (Ц-Ц)-[В^+0,5-106 106

(B.13)

где L'u - длина прямоугольной части продольной бортовой переборки танка, мм;

В ‘ч - ширина танка по поперечной переборке танка, находящейся ближе к кормовой части судна, мм;

L71 - длина танка по продольной переборке в диаметральной плоскости, мм;

Вс - ширина танка по поперечной переборке, находящейся ближе к носовой части судна, мм;

Lc - длина скоса продольной бортовой переборки, мм.

В.2.2.1 Длину L'H, мм, вычисляют по формуле i(/u)cpi+S(/c)cpi т Г _ i=l              i=l

(В.14)

6

Величины (/„ )cpi ,(/tK )cpi вычисляют по формулам

Значения величин )н .(/„■ (^ )н ЛС ) л принимают по таблице Б.6 (графы

6,8) приложения Б.

В.2.2.2 Длину Lc, мм, вычисляют по формуле

ШХ+Ж)ср. L  ы-----w

(В.15)

6

Величины (Ус )cpi >(/" )cpi вычисляют по формулам:

Значения величин (/^)и, (Оги (Он» (O?i принимают по (графы 5,7) приложения Б.

таблице Б.6

В.2.2.3 Величину В1,', мм , вычисляют по формуле

(В.16)

Величины (b^p)j ,(be)cpi ,(bc)cpi ВЫЧИСЛЯЮТ по формулам

.

J

fh4 (ЬХ+(ЬХ (bJepj =

=(Ю1+(Ю£ vDc/cpi          2

J

Значения величин (bf),, (Ь2),, (Ь* )'и, (b“ )2i, (b*   , (b„ )2/ принимают по

таблице Б.8 (графы 3,5,6) приложения Б.

В.З Вычисление посантиметровой вместимости танка с негофрированными переборками

В.3.1 Посантиметровую вместимость танка при наполнении первого пояса V(H)-i ,м3, при изменении уровня от 0 до Нт вычисляют по формуле

V(H),=Vo+Si-H--^?-AVb'4,          (В.17)

где Vo - вместимость танка, соответствующая уровню, равному нулю, м3;

S] - площадь поперечного сечения первого пояса, вычисляемая по формуле (В.1) или по формуле (В.4), м2;

Н - уровень жидкости, отсчитываемый от точки касания дна измерительной трубы грузом рулетки, см;

Нт уровень жидкости, соответствующий высоте (h, - f.f ), см;

hj - высота первого пояса, см;

f! - высота превышения точки касания дна измерительной трубы грузом рулетки, измеренная по 11.5.1, см;

AVB';i - объем внутренних деталей, находящихся выше точки касания дна измерительной трубы грузом рулетки в пределах высоты первого пояса, м3.

В.3.2 Посантиметровую вместимость танка при наполнении второго пояса V(H)?, м3, при изменении уровня от Н ( до Н ? вычисляют по формуле

V(H)2 = V(H,)+S2 ,(H2~Hl)-AV",            (B.18)

где V(H ]) - вместимость танка при уровне Нгм3;

S9 - площадь поперечного сечения второго пояса, вычисляемая по формуле (В.1) или по формуле (В.4), м2;

Нэ - уровень жидкости, соответствующий высоте (h| + h2 - f.,), см;

AVB" - объем внутренних деталей в пределах высоты второго пояса, м3.

В.3.3 Посантиметровую вместимость танка при наполнении третьего пояса V(H)3,m3, при изменении уровня от Нэ до Н вычисляют по формуле

V( Н) з = V( Н 2) +    (2     - ДУ ,

(В.19)

где Н пр-предельный уровень жидкости, соответствующий высоте (h, + h9 + h3 - f;i)

, см;

AVB" - объем внутренних деталей в пределах высоты третьего пояса, м3.

В.3.4 Вычисление объема внутренних деталей

В.3.4.1 К внутренним деталям относят элементы силового набора (рисунок А.11):

- таврового профиля: кильсоны, флоры, карлингсы, рамные шпангоуты;

- уголкового профиля: продольные, так называемые, холостые балки, проходящие по днищу, бортам и палубе судна.

В.3.4.2 Объемы внутренних деталей AVB4, входящие в формулы (В. 17)-(В. 19), при расчете градуировочной таблицы на танк определяют суммированием объемов элементов силового набора, приходящихся на 1 см высоты, с учетом верхнего и нижнего положений элементов силового набора от точки касания дна измерительной трубы грузом рулетки.

В.3.4.3 Суммарные объемы уголковых профилей, расположенных на днище танка и его переборках, распределяют равномерно по днищу танка и высоте переборок.

В.3.4.3.1 Объем профилей, находящихся на днище танка, приходящийся на 1 см высоты W4, м3/см, вычисляют по формуле (рисунок А.13 )

[/„ А +г>с - С - О-m, -L w4 =----------------------------------- ,              (В.20)

/с-108

где т, - число профилей, расположенных на днище танка;

Lv - длина профиля, принимаемая равной длине танка L.r, мм.

Длину танка LT вычисляют для негофрированных танков по формуле

ЕЦ

LT= —-- .                         (В.21)

n

где Lj - длина i-ro пояса, вычисляемая по формуле (В.2);

п - число поясов, принимаемое равным 3.

Пояснение символов /(|,      , /с приведена на рисунке А. 13.

В.3.4.3.2 Объем профилей, находящихся на продольной переборке танка в диаметральной плоскости, приходящихся на 1 см высоты wB (рисунки А. 11 и А.13), вычисляют по формуле

w ^[/||||+АсЧ/с11)]чп2.Ь.1 Б        (h, +h2 + h3)-108

(B.22)

где m2 - число профилей, расположенных на продольной переборке; h j, h э, h 3 - высоты поясов, мм.

В.3.4.3.3 Величины /и,       ,/с , входящие в формулы (В.20),(В.21) и (В.22), выражают в миллиметрах.

В.3.4.4 Объем кильсонов (рисунки А.11, А. 12), приходящийся на 1 см высоты WKC, вычисляют, м3/см :

- в пределах высоты стенки профиля (h.r) w по формуле

[b. - (Ь' + Ь")] • тз ’ LK W' =                     ----}-----,                 (В.23)

ю8

где Ьн - ширина полки профиля,0мм;

m3 - число кильсонов по ширине танка;

LK - длина кильсона, мм. Значение LK принимают равным длине танка, мм; hT - высота стенки профиля, см;

- в пределах от высоты hT до высоты (hT + <5n ) w"c по формуле

ь„ -т3 Ц 108

(В.24) где - толщина полки профиля, см.

В.3.4.5 Объем флоров (рисунки А. 11, А. 12), приходящийся на 1 см высоты w(|)( вычисляют, м3/см:

- в пределах высоты стенки профиля (h.r) по формуле

,   [b„ -(b;, + b")]-m4 -L(|,

w* =----------io8--т'

(В.25)

где Ьф - длина флора, за значение которой принимают ширину танка,мм;

т4 - число флор по длине танка;

h.r - высота стенки профиля, см;

- в пределах от высоты hT до высоты (hT +  ) wj по формуле

Ь„'т4-Тф

W I =------------

108

(В.26)

где б>н - толщина полки профиля, см.

В.3.4.6 Объем рамных шпангоутов (рисунки А.11, А. 12), приходящийся на 1 см высоты wH1, м3/см, в пределах высоты шпангоута (hHI) вычисляют по формуле

... _ {Ь„ •?>'„ +hT [Ь„ ~(Ь;, +b")]}-m5

(В.27)

wm _-------------------я                 ’

ю8

h - высота рамного шпангоута, см; in

m5- число рамных шпангоутов.

В.3.4.6.1 Величину hin ,см, вычисляют по формуле

h,„=(h| + h2 +h3)-h(|1,

где h |, h2, h 3 - высоты поясов, см;

бф - высота флора, см.

В.3.4.6.2 Высоты флора h, см, вычисляют по формуле h = hT +

где hT - высота стенки таврового профиля флора, см;

- толщина полки таврового профиля флора, см.

В.3.4.7 Объем карлингсов (рисунки А.11, А. 12), приходящийся на 1 см высоты WKr, вычисляют, м3/см:

- в пределах уровня от (h, + h2 + h3 - hT) до уровня (h, + h2 + h3 + <5n - hT) wj.r по формуле

b„ -rn6 LKr

(В.28)

уровня (

108

где LK r - длина карлингса, принимаемая равной длине танка, мм;

в пределах уровня от (h, + h2 + h3 + <5n - hT) до

h, + h, + h3 + t>„ + hT) w"

w"

к г

по формуле

_ [b„ -(b[, + b")]-m6 -LKT

10s

(В.29)

В.4 Вычисление посантиметровой вместимости танка с гофрированными переборками

В.4.1 Посантиметровую вместимость танка V(H), м3, вычисляют по формуле V(H) = v°+ То?1      “ AV,,;|'                 (В,30)

где Vo - вместимость танка, соответствующая уровню, равному нулю, м3;

S - площадь поперечного сечения танка, вычисляемая по формуле (В. 10) или (В. 13), м2;

Н - уровень жидкости, изменяющийся (рисунок А.7) от 0 до предельного уровня Н , соответствующего высоте (hKC + hc + h1..1 - f;i ), см;

AVB1 - объем гофр (горизонтальных и вертикальных), м3;

AVB - объем внутренних деталей (таврового и уголкового сечений), м3.

В.4.2 Вычисление объема внутренних деталей

В.4.2.1 К внутренним деталям относят элементы силового набора (рисунок А.13), указанные в В.3.4.1, и гофры горизонтальные и вертикальные.

В.4.2.2 Объемы внутренних деталей, ДУвд,ДУвд) входящие в формулу (В.30), при расчете градуировочной таблицы на танк определяют суммированием объемов элементов силового набора, приходящихся на 1 см высоты по В.3.4.2, и суммированием объемов гофр, приходящихся на 1 см высоты, с учетом верхнего и нижнего положений гофр от точки касания дна измерительной трубы грузом рулетки по продольным и поперечным переборкам танка.

В.4.2.3 Гофры продольных переборок трапецеидальной формы (рисунок А.14) заменяют равновеликими прямоугольниками, имеющими высоту, равную большому основанию трапеции сг, ширину Ь,мм, вычисляемую по формуле

2-с

г

В.4.2.4 Объем гофр продольных переборок, приходящийся на 1 см высоты wr, вычисляют ,м3/см:

  • - гофр продольной переборки в диаметральной плоскости wj. по формуле

w' = ш 5Г ;                         (В.32)

108
  • - гофр продольной переборки со скошенной частью w" по формуле

ЬШ-(Ь'„+ЬС) 10s

(В.33)

где Lr - длина танка, вычисляемая по формуле (В.11 ),мм;

L‘H - длина прямоугольной части продольной бортовой переборки, вычисляемая по формуле (В.14);

Lc - длина скоса продольной бортовой переборки, вычисляемая по формуле (В. 15);

Ь - ширина прямоугольника, вычисляемая по формуле (В.31).

В.4.2.5 Объем гофр поперечных переборок, расположенных вертикально, приходящийся на 1 см высоты wB, м3/см, вычисляют по формуле

(В.34)

где агГГ - линейные размеры гофр (рисунок А. 14),мм;

т7 - общее число гофр, расположенных на поперечных переборках.

ПРИЛОЖЕНИЕ Г (обязательное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Г.1 Вычисление площадей поперечных сечений поясов танка:

а) без скошенной части

Sj=... м2;       S2... м2;

S3... м2;

б) со скошеной частью

SJ=... м2;       S,=... м2;

Г.2 Вычисление площади поперечного сечения танка с гофрированными переборками:

а) без скошенной части

St=... м2;

б) со скошенной частью

S^_ м2

1 м .

Г.З Вычисление объемов внутренних деталей (углового и таврового профилей), приходящихся на 1 см высоты:

- угловых профилей:

wt=... м3/см;        wri=--- м3/см=       wn=--- м3/см;

-кельсонов:

w' = .. м3/см;

w'K'c=... м3/см;

КС

- флор:

\Уф=... м3/см;

  • - рамного шпангоута:

W|ll=... м3/см;

  • - карлингсов:

w'.г=... м3/см;

Г.4 Вычисление объемов внутренних деталей (гофр) , приходящихся на 1 см высоты:

  • - горизонтально расположенных:

w;.=... м3/см;       w" =... м3/см;

  • - вертикально расположенных:

Wu=... м3/см.

Г.5 Вычисление базовой высоты

Нб =... мм.

Г.6 Вычисление координаты точки измерений базовой высоты и уровня жидкости

13=... мм.

Г.7 Вычисление высоты превышения точки касания дна измерительной трубы грузом рулетки

f(=... мм.

Г.8 Составление градуировочной таблицы

Таблица Г.1

Уровень наполнения, см

Вместимость, м3

Коэффициентвместимости3),

м3/мм

1

2

3

0

4,581

1

5,497

0,092

2

6,413

0,092

н,.

45,8101)

Нг + 1

46,720

0,091

Н,. +2

47,630

нг + сг2)

73,296

НгГ + 1

74,217

0,092

НгГ +2

75,128

0,092

Н„р

432,884

11 Вместимость при уровне, соответствующем нижней границе первого гофра.

  • 2) Вместимость при уровне, соответствующем верхнему положению первого гофра.

  • 3) Коэффициент вместимости, равный

5,497 -4,581 п      3/

-------------= 0,092 м /мм.

10

Вычисление провел

подпись                  инициалы, фамилия

«______»__Г.

ПРИЛОЖЕНИЕ Д

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Д.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«_____»________________________г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА на стальной прямоугольный танк

N2__________________ танкера типа____________________________________

Организация_________________________________________________________

Погрешность определения вместимости : *

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ

«____»_____________________________________г

Срок очередной поверки___________________________

Поверитель

подпись

должность,инициалы,фамилия

Указывают в зависимости от номинальной вместимости танка.

Д.2 Форма градуировочной таблицы танка с негофрированными переборками

Организация______________

Танк №__________________________

Таблица Д.1- Посантиметровая вместимость пояса танка

Уровень

наполнения, см

Вместимость,м3

Уровень

наполнения, см

Вместимость,м3

0

1

2

Таблица Д.2   - Средняя вместимость пояса танка в пределах

вместимости,приходящейся на 1 см высоты наполнения

Уровень наполнения, мм

Вместимость ,м3

Уровень наполнения, мм

Вместимость

3

Уровень наполнения, мм

Вместимость

3

1

4

7

2

5

8

3

6

9

Д.З Форма градуировочной таблицы танка с гофрированными переборками Организация_______________________________________

Танк №_________________

Таблица Д.З - Посантиметровая вместимость пояса танка

Уровень наполнения, см

Вместимость,м3

Коэффициент вместимости м3/см

0

1

2

ПРИЛОЖЕНИЕ Е (обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ Руководитель предприятия владельца танкера (директор, гл.инженер)

АКТ

измерений базовой высоты танка

от «_____»__201__г.

Составлен в том, что комиссия, назначенная приказом по_______________________

наименованиепредприятия-

_____________________________________________ , и членов:_____________________________ -владельца танкера                                                  инициалы , фамилии

провела но _______ контрольные измерения базовой высоты танка танкера типа

*

номинальной вмес тимостью__м3 при температуре окружающего воздуха °C_____.

Результаты измерения представлены в таблице 1.

Таблица 1

В миллиметрах

Базовая высота танка

Среднее арифметическое значение результатов двух измерений (Нб)к

Значение базовой высоты, установленное при поверке танка (Нб)п ,мм

1

2

Относительное изменение базовой высоты танка <%,%, вычисляют по формуле

- (Щк " (ВДп

=--------------• 100. где значения величин (Hg)K , (Нд)п приведены в 1-й , 2-й графах.

(нб)п

Вывод: требуется (не требуется) внеочередная поверка танка Председатель комиссии

подпись             инициалы, фамилия

Члены :

подпись

инициалы, фамилия

подпись

инициалы, фамилия

подпись

инициалы, фамилия

’.ф

Указывают при заполнении.

БИБЛИОГРАФИЯ

  • [1] Приказ Минпромторга России от 30.11.2009 № 1081 (ред. от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения»;

  • [2] ТУ 257761.007-87 Толщиномер ультразвуковой УТ-93П;

  • [3] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М;

  • [4] Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова : танк, танкер, вместимость, уровень, поверка, градуировка, груз, высота, дифферент, угол, поверитель, измерение, погрешность, температура, судно .

52

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
