Методика поверки «ГСОЕИ. Приборы Омега-М1» (МП 2071-0001-2021)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

И.о. генерального директора ФГУП енделеева»

ч • а

2021 г.

Д.Н. Пронин

Государственная система обеспечения единства измерений

Приборы Омега-М 1

Методика поверки

МП 2071-0001-2021

Руководитель отдела координации работ по комплексному метрологическому обеспечению инновационных разработок

Ю.Г. Солонецкий

Руководитель сектора

П.Н. Мичков

Санкт-Петербург

2021 г.

• 1 Общие положения

• 2 Перечень операций поверки

• 3 Требования к условиям проведения поверки

• 4 Требования к специалистам, осуществляющим поверку

• 5 Метрологические и технические требования к средствам поверки

• 6 Требования (условия) по обеспечению безопасности проведения поверки ..4

• 7 Внешний осмотр

• 8 Проверка электрического сопротивления изоляции

• 9 Проверка программного обеспечения

• 10 Подготовка к поверке и опробование

• 11 Определение метрологических характеристик

• 12 Подтверждение соответствия средства измерений метрологическим

требованиям

• 13 Оформление результатов поверки

Приложение А

Приложение Б

• 1.1 Настоящая методика поверки (далее - методика) распространяется на приборы Омега-Ml (далее - приборы), изготавливаемые ООО «НПЦ «СЭС» и устанавливает периодичность, объем и порядок их первичной и периодической поверки.

• 1.2 Приборы подлежат первичной поверке при вводе в эксплуатацию или после ремонта и периодической в процессе эксплуатации.

• 1.3 Метод поверки основан на прямых измерениях поверяемым прибором величины, воспроизводимой мерой электрического сопротивления.

• 1.4 Обеспечивается прослеживаемость приборов к Государственному первичному эталону единицы электрического сопротивления ГЭТ 14-2014.

• 1.5 Нормативные документы:

Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 года.

• 1.6 Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

2.1 При первичной и периодической поверке выполнить операции, указанные в таблице 1. Таблица 1 - Операции поверки

• 2.2 При несоответствии характеристик приборов установленным требованиям по любому из пунктов таблицы 1 поверка прекращается и последующие операции не проводятся, за исключением оформления результатов по п. 13.1 настоящей методики.

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C                         от 15 до 25

• - относительная влажность окружающего воздуха, %           от 45 до 80

• - атмосферное давление, кПа                                от 84 до 106

К проведению поверки допускаются лица, изучившие эксплуатационную документацию на приборы, имеющие необходимую квалификацию в области измерений электрических величин и прошедшие инструктаж по технике безопасности.

• 5.1 При проведении поверки должны применяться основные и вспомогательные средства поверки, указанные в таблице 2.

Таблица 2 - Основные и вспомогательные средства поверки.

• 5.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

• 5.3 При поверке должны использоваться средства измерений утвержденных типов и аттестованные эталоны величин.

• 5.4 Используемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке (знак поверки).

• 5.5 Средства поверки должны быть внесены в рабочее помещение не менее чем за 6 ч до начала поверки.

• 6.1. При проведении поверки необходимо соблюдать требования безопасности, установленные «Правилами по охране труда при эксплуатации электроустановок», «Правилами технической эксплуатации электроустановок потребителей», а также требования безопасности, установленные в документации на средства поверки.

• 6.2. Любые подключения средств измерений проводить только при отключенном напряжении питания приборов.

• 7.1 При внешнем осмотре проверить:

• - соответствие комплекту поставки, включая эксплуатационные документы (руководство по эксплуатации и паспорт) и соединители для монтажа прибора;

• - качество внешней отделки, отсутствие механических повреждений и дефектов, ухудшающий внешний вид и/или влияющих на работоспособность прибора;

• - наличие на боковой поверхности прибора фирменной планки с отображением логотипа предприятия-изготовителя, наименования изделия, заводского номера, даты изготовления, массы и параметров напряжения питания;

• - соответствие заводского номера прибора номеру, указанному в паспорте на прибор;

• 7.2 Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. При несоблюдении одного из вышеперечисленных пунктов прибор бракуют и к дальнейшей поверке не допускают.

• 8.1 Перед измерением сопротивления изоляции прибора необходимо отключить его от внешних цепей и нажать кнопку ПИТАНИЕ.

• 8.2 Измерение сопротивления изоляции проводить мегаомметром с испытательным напряжением 500 В между объединенными контактами блочной вилки XI ПИТАНИЕ и бонкой заземления на корпусе прибора.

• 8.3 Результаты измерения сопротивления изоляции считаются для прибора положительными, если значение сопротивления изоляции для каждого измерения составляет не менее 20 МОм.

• 9.1 Подключить сеть 220 В 50 Гц к разъему «Питание» прибора с помощью кабеля питания из поверочного комплекта ИУДШ.305659.003.

• 9.2 Подать питание на прибор, нажав кнопку ПИТАНИЕ, при этом должен загореться зелёным светом диод ПИТАНИЕ, а на цифровом индикаторе «Ииз,, кОм» сначала «8.8.8.8.» (горят все сегменты), затем должен высветиться номер версии ПО, а затем значение "9999".

• 9.3 Результат подтверждения версии ПО считается положительным, если высветившийся идентификационный номер версии ПО соответствует указанной в таблице 3 настоящей методики.

Таблица 3

• 10.1 При подготовке к поверке:

• - проверить наличие действующих свидетельств (отметок) о поверке используемых средств поверки;

• - проверить соблюдение условий разделов 3 и 6 настоящей методики;

• - перед поверкой подготовить средства поверки в соответствии с требованиями эксплуатационной документации;

• - проверить правильность подключения и целостность электрических жгутов и соединительных кабелей;

- операции поверки, указанные в п. 11, проводить только после выдерживания прибора во включенном состоянии не менее 5 мин.

• 10.2 При опробовании выполнить п 9.1, 9.2 настоящей методики.

• 10.3 Нажать кнопку САМОКОНТРОЛЬ и удерживать ее в нажатом состоянии до появления на цифровом индикаторе установившегося значение 30 кОм, светоизлучающие диоды предупредительной и аварийной сигнализации горят, соответственно, желтым и красным светом.

• 10.4 При отпускании кнопки САМОКОНТРОЛЬ прибор должен возвратиться в исходное состояние и показать значение "9999".

• 10.5 Результаты опробования прибора считать положительными если после выполнения вышеуказанных операций светоизлучающие диоды питания, предупредительной и аварийной сигнализации горят, а показания цифрового индикатора в режиме САМОКОНТРОЛЬ совпадают с вышеперечисленными значениями.

• 11.1 Определение относительной погрешности измерений сопротивления изоляции в рабочем диапазоне измерений

  • 11.1.1 Определение относительной погрешности измерений сопротивления изоляции производится для обесточенной сети. Для имитации сопротивления изоляции используются магазин сопротивлений.

  • 11.1.2 Собрать схему согласно рисунку А. 1 Приложения А, подключив магазин сопротивлений к разъему «Контр, сеть» прибора с помощью соответствующего кабеля из поверочного комплекта ИУДШ.305659.003.

  • 11.1.3 Выполнить п 9.1, 9.2 настоящей методики.

  • 11.1.4 Поочередно задавая значения сопротивления на магазине согласно таблице Б. 1 Приложения Б (из ст. 1) фиксировать результат измерений, высвечивающийся на цифровом индикаторе «Киз, кОм» прибора, в ст. 2 той же таблицы.

  • 11.1.5 Для каждого из измеренных значений рассчитать абсолютную погрешность измерений сопротивления изоляции Д_гШ(, кОм по формуле 1:

Д uxw Кизм В-маг              (1)

рассчитать относительную погрешность измерений <5_!ал,, % по формуле 2:

<5из.м ⁼ Дилм’100/ R.U3M          (2)

Полученные значения фиксировать в столбцах 3 и 4 таблицы Б. 1 приложения Б.

• 11.1.6 Результаты определения считать положительными, если максимальное значение относительной погрешности измерений сопротивления изоляции в рабочем диапазоне измерений находится в пределах ±15 %.

11.2 Определение относительной погрешности преобразования сопротивления изоляции в значение напряжения постоянного тока в рабочем диапазоне преобразования

• 11.2.1 Определение относительной погрешности преобразования сопротивления изоляции в значение напряжения постоянного тока производится для обесточенной сети. Для имитации сопротивления изоляции используется магазин сопротивлений с соответствующим диапазоном, а для измерения соответствующего напряжения постоянного тока на аналоговом выходе цифровой мультиметр.

• 11.2.2 Собрать схему согласно рисунку А.1 Приложения А, подключив магазин сопротивлений и мультиметр к разъемам прибора «Контр, сеть» и «Анал. сигнал» с помощью соответствующих кабелей из поверочного комплекта ИУДШ.305659.003.

• 11.2.3 Выполнить п 9.1, 9.2 настоящей методики.

• 11.2.4 Поочередно задавая значения сопротивления на магазине согласно таблице Б.2 Приложения Б (из ст. 1) фиксировать результат измерений, высвечивающийся на мультиметре, в ст. 3 той же таблицы.

• 11.2.5 Дтя каждого из измеренных значений рассчитать абсолютную погрешность преобразования сопротивления изоляции в напряжение постоянного тока А_лр, В по формуле 3:

Anp ~ t/uiw ^— Upacu                    (3),

где и_Расч - расчетное значение напряжения постоянного тока на аналоговом выходе, соответствующее значению сопротивления изоляции R_uae на входе прибора (в ст. 2 таблицы Б.2 Приложения Б).

Рассчитать относительную погрешность преобразования З_пр, % по формуле 4:

6_пр - Апр-100/ Uuim                  (4)

Полученные значения фиксировать в столбцах 4 и 5 таблицы Б.2 приложения Б соответственно.

• 11.2.6 Результаты определения считать положительными, если максимальное значение относительной погрешности преобразования сопротивления изоляции в значение напряжения постоянного тока в рабочем диапазоне преобразования находится в пределах ±15 %.

• 11.2.7 Допускается совмещать определение относительной погрешности измерений сопротивления изоляции (п. 11.1) с определением относительной погрешности преобразования сопротивления изоляции в значение напряжения постоянного тока (п. 11.2).

• 12.1 Метрологические требования приборов подтверждаются выполнением пунктов, указанных в таблице 4

Таблица 4

• 13.1 Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении Б). При положительных результатах поверки выдается свидетельство о поверке установленной формы. При отрицательных результатах поверки выдается извещение о непригодности к применению.

• 13.2 Знак поверки в виде номера записи передачи сведений о результатах поверки в Федеральный информационный фонд по обеспечению единства измерений указывается в протоколе поверки и по требованию заказчика в свидетельстве о поверке.

(обязательное)

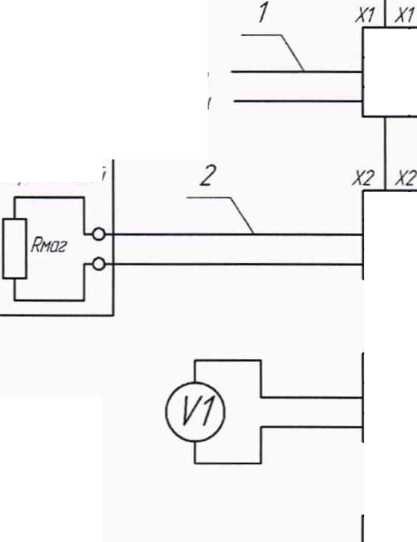

Схема поверки

Магазин сопротивлении

Питание

90-260 В

47-иОГц

V1 - цифровой мультиметр, включенный в режиме измерения напряжения постоянного тока.

Таблица А.1 - Сведения о соединительных кабелях и соединителях на них из состава поверочного комплекта ИУДШ.305659.003

Рисунок А.1 — Схема определения относительной погрешности измерений сопротивления изоляции контролируемой сети и относительной погрешности преобразования сопротивления изоляции в значение напряжения постоянного тока в рабочих диапазонах измерений и преобразований

(рекомендуемое)

Форма протокола поверки

Прибор Омега-Ml зав. №_____

• 1 Вид поверки..........................................................................................

• 2 Дата поверки..........................................................................................

• 3 Средства поверки.....................................................................................

• 4 Условия поверки:

Температура окружающего воздуха, °C.............................................................

Относительная влажность воздуха, %..............................................................

Атмосферное давление, мм рт. ст....................................................................

• 5 Методика поверки:

В соответствии с МП 2071-0001-2021 «ГСП. Приборы Омега-Ml. Методика поверки»

• 6 Результаты поверки:

  • 6.1 Внешний осмотр:.................................................................................

  • 6.2 Проверка электрического сопротивления изоляции:......................................

  • 6.3 Проверка ПО:.......................................................................................

  • 6.4 Опробование:.......................................................................................

  • 6.5 Определение метрологических характеристик

    • 6.5.1 Определение относительной погрешности измерений сопротивления изоляции в рабочем диапазоне измерений

Таблица Б. 1

Максимальное значение относительной погрешности измерения сопротивления изоляции в рабочем диапазоне измерений составляет_____%, что не превышает пределов допуска

емой погрешности ±15 %.

• 6.5.2 Определение относительной погрешности преобразований сопротивления изоляции в значение напряжения постоянного тока в рабочем диапазоне преобразования

Таблица Б.2

Максимальное значение относительной погрешности преобразования сопротивления изоляции в значение напряжения постоянного тока в рабочем диапазоне преобразования составляет _____%, что не превышает пределов допускаемой погрешности ±15 %.

• 7 Выводы

Погрешности прибора Омега-М 1 зав. № .... не превышают пределов допускаемой погрешности.

Результаты поверки:__________________

Дата очередной поверки_____________

Поверитель

10
