Паспорт средства измерений Хроматографы газовые промышленные, заводской номер 008

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

45170-10

Наименование типа СИ (обозначение)

Хроматографы газовые промышленные (Петрохром-4000)

Назначение средства измерений

 Хроматографы газовые промышленные «Петрохром-4000» (далее - хроматографы) предназначены для непрерывного автоматического измерения молярной доли компонентов газа горючего природного (далее ГГП) в соответствии с ГОСТ 31371.7-2008 с последующим расчетом значений физико-химических показателей проб ГГП по ГОСТ 31369-2008.

Модификация

-

Описание типа

2020-45170-10.pdf

Тип производства

 Серийное

Заводской номер

008

Год производства (возраст, лет)

2017 (8)

Производитель

ООО НПФ "Мета-хром"
Страна - РОССИЯ
Населенный пункт - г.Йошкар-Ола

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311271 от 2015-08-10
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Республике Марий Эл»
(ФБУ «Марийский ЦСМ»)
ИНН: 1215001711
Действует		-АИПериодическая24.09.202123.09.2022МП 242-1022-2010 (с изменением № 1)C-АИ/24-09-2021/98150869ООО «РН-Ванкор», ИНН 2465142996 Нет Нет

Технические и метрологические характеристики СИ -

Хроматографы газовые промышленные (Петрохром-4000)

Метрологические характеристики хроматографов приведены в таблице 2. Основные технические характеристики хроматографа приведены в таблице 3.

Таблица 2 - Метрологические характеристики хроматографов газовых промышленных «Петрохром-4000».

Наименование компонента

Диапазон измерений молярной доли компонента, х, %

Пределы допускаемой абсолютной погрешности ±Д (х)1), %

Метан

от 40 до 99,97

- 0,0187х + 1,88

Этан

от 0,0025 до 15

0,04х + 0,00026

Пропан

от 0,0025 до 6,0

0,06х + 0,00024

Изобутан

от 0,0025 до 4,0

0,06х + 0,00024

н-Бутан

от 0,0025 до 4,0

0,06х + 0,00024

Изопентан

от 0,0025 до 2,0

0,06х + 0,00024

н-Пентан

от 0,0025 до 2,0

0,06х + 0,00024

Неопентан

от 0,0025 до 0,05

0,06х + 0,00024

Г ексаны (С6+высшие)

от 0,0025 до 1,0

0,06х + 0,00024

Диоксид углерода

от 0,005 до 10,00

0,06\г + 0,0012

Кислород

от 0,005 до 2,0

0,06\г + 0,0012

Азот/Азот суммарно с кислородом

от 0,005 до 15

0,04\г + 0,0013

  • 1) соответствует расширенной абсолютной неопределенности результата измерения молярной доли компонента U(x), %, при коэффициенте охвата k=2;

  • 2) Суммарное значение молярной доли углеводородов С6+высшие не должно превышать 1,5.

Таблица 3 - Основные технические характеристики хроматографов газовых промышленных

«Петрохром-4000».

Наименование характеристики

Значение

исполнение 1

исполнение 2

Габаритные размеры, мм, не более:

- высота

620

675

- диаметр

290

395

Масса хроматографа, кг, не более

- без упаковки

22

45

- в упаковке

60

Электропитание

Источник питания постоянного тока напряжением, В

24+2,4-з,6

Потребляемая мощность, кВ •А, не более

- в режиме разогрева

0,12

- в установившемся режиме

0,04

Условия эксплуатации:

- диапазон температуры окружающего воздуха, С (рабочие условия)

от + 5 до + 50

- диапазон атмосферного давления, кПа

от 84,0 до 106,7

- относительная влажность при t=25 С, %, не более

90

Время выхода на режим, ч, не более

1,5

Разрешения двух соседних хроматографических пиков компонентов ГГП, не менее:

кислород - азот

-

2,7

азот - метан

0,75

0,75

метан - диоксид углерода

1,7

1,7

диоксид углерода - этан

1,7

1,7

н-бутан - неопентан

0,8

0,8

Время непрерывной работы хроматографа без коррек-

24

тировки градуировочной характеристики, ч, не менее

Средний срок службы, лет

10

Время анализа, мин, не более

30

Хроматографы имеют взрывозащищенное исполнение

1ExdIIBT4GbX

и имеют маркировку взрывозащиты

Степень защиты обеспечивается оболочкой

IP54


Заявитель


Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научной-исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: +7(812) 251-76-01, факс: +7 (812) 713-01-14,
Web-сайт: http://www.vniim.ru/
E-mail: info@vniim.ru

Правообладатель


Изготовитель


«COR.TEM
S.pA.» (Италия)
Обозначение
 Наименование
 Кол
-во
 Примечание
МКУБ.418453.029
 Блок подготовки пробы
 1
 *
Программа обработки хроматографической информации «NetChrom» («NetChrom и «NetChromGas») с электронным ключом
 1
 Поставляется на двух дисках
-
 Персональный компьютер
 1
 *
-
 Принтер с устройством для подключения к персональному компьютеру
 1
 *
-
 Операционная система Windows
 1
 *
-
 Кабель связи для подключения БА (через КР) к персональному компьютеру
 1
 *
-
 Кабель для подключения БА (через КР) к источнику питания
 1
 *
-
 Источник питания 220/24 В типа SCP-600-24
 1
 *
-
 Баллон 40 л с гелием газообразным марки А по ТУ 51-940-80
 1
 *
-
 Баллон с градуировочным газом
 1
 *
МКУБ.415933.002
 Комплект запасных частей, инструментов и принадлежностей согласно МКУБ.415338.002 ЗИ
 1
МКУБ.415338.002
РЭ
 Руководство по эксплуатации
 1
МП 242-1022-2010 с изменением № 1
 Методика поверки
 1
МКУБ.415935.010
 Упаковка хроматографа
 1
МКУБ.415935.011
 У паковка для блока подготовки пробы
 1
 *
* Оборудование поставляется по заказу потребителя. Длина кабелей по согласованию.
Поверка осуществляется по документу МП 242-1022 -2010. «Хроматографы газовые промышленные «Петрохром-4000». Методика поверки» (с изменением № 1), разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.04.2017 года.
Основные средства поверки: стандартные образцы состава природного газа ГСО 9299-2009 (ИПГ-13)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика измерений молярной доли компонентов»
Нормативные и технические документы, устанавливающие требования к хроматографам газовым промышленным «Петрохром-4000»
ГОСТ 8.578-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 31369-2008 (ИСО 6976:1995) «Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава
Техническая документация фирмы- изготовителя
Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-Хром» (ООО НПФ «Мета-хром»)
ИНН 1215046110
Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д.100
Тел.: +7 (8362) 42-49-97, 43-04-40
E-mail: http://www.meta-chrom.ru

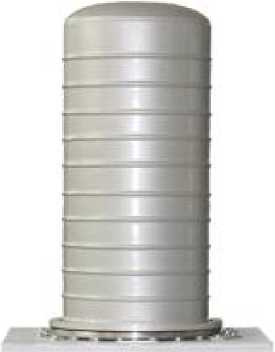

Внешний вид средства измерений: Хроматографы газовые промышленные, заводской номер №008
Внешний вид средства измерений: Хроматографы газовые промышленные, заводской номер №008
Внешний вид средства измерений: Хроматографы газовые промышленные, заводской номер №008
Внешний вид средства измерений: Хроматографы газовые промышленные, заводской номер №008
