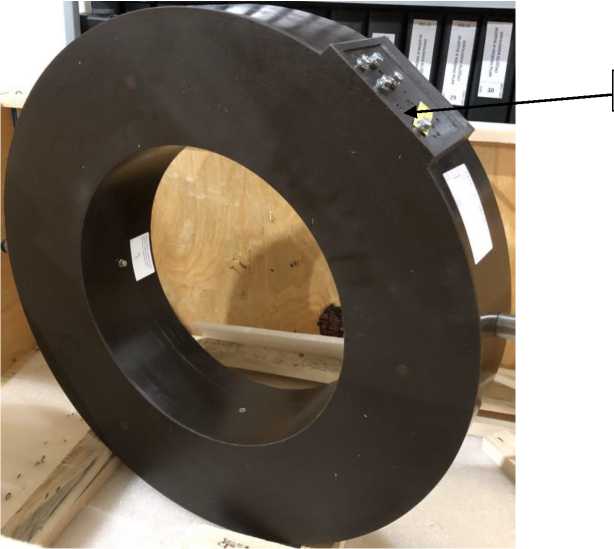

Технические и метрологические характеристики СИ - Трансформаторы тока (ORG 24)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные напряжения, кВ |
6; 10; 15; 20; 24 |
|
Наибольшие рабочие напряжения, кВ |
7,2, 12, 17,5, 24, 26,5 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальные первичные токи (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), А |
от 50 до 40000 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,1; 0,2; 0,2S; 0,5; 0,5S; 1 |
|
Класс точности обмотки для защиты по ГОСТ 7746-2015 |
5Р;10Р |
|
Номинальная мощность вторичной обмотки (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), ВА |
от 3 до 100 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
от 5 до 15 |
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 5 до 40 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры трансформатора, мм, не более
- внутренний диаметр |
560 |
|
- внешний диаметр |
1000 |
|
- высота |
400 |
|
Масса, кг, не более |
200 |
|
Условия эксплуатации:
- климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне температур |
от -40 до +90 |
|
Средний срок службы, не менее, лет |
30 |
|
Средняя наработка на отказ не менее, ч |
270000 |
