Паспорт средства измерений Трансформаторы напряжения, заводской номер 367260

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

80007-20

Наименование типа СИ (обозначение)

Трансформаторы напряжения ( EYE 10a)

Назначение средства измерений

 Трансформаторы напряжения EYE 10a (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Модификация

-

Описание типа

2020-80007-20.pdf

Тип производства

 Единичное

Заводской номер

367260

Год производства (возраст, лет)

Год производства не указан

Производитель

Фирма "AEG - TELEFUNKEN Energie- und Industrietechnik"
Страна - ГЕРМАНИЯ

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311579 от 2016-02-15
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ФИЗИКО-ТЕХНИЧЕСКИХ И РАДИОТЕХНИЧЕСКИХ ИЗМЕРЕНИЙ"
(ФГУП "ВНИИФТРИ")
ИНН: 5044000102
Действует		-НПервичная30.12.202029.12.2024ГОСТ 8.216-2011C-Н/30-12-2020/37363322АО «ОЭМК» Нет Нет
RA.RU.311380 от 2015-10-22
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В БЕЛГОРОДСКОЙ ОБЛАСТИ"
(ФБУ «Белгородский ЦСМ»)
ИНН: 3125008748
Действует		EYE 10aБДПериодическая10.10.202409.10.2028ГОСТ 8.216-2011C-БД/10-10-2024/377798522АОО "ОСКОЛЬСКИЙ ЭЛЕКТРОМЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ ИМЕНИ АЛЕКСЕЯ АЛЕКСЕЕВИЧА УГАРОВА" Нет Нет

Технические и метрологические характеристики СИ -

Трансформаторы напряжения ( EYE 10a)

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное первичное напряжение, В

10000:^3

Номинальное вторичное напряжение для основной обмотки, В

100:^3

Номинальное вторичное напряжение для вспомогательной обмотки, В

100:3

Класс точности

0,5

Номинальная вторичная нагрузка , В^А

100

Номинальная частота, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более

335х158х270

Масса, кг, не более

24

Условия эксплуатации по ГОСТ 15150-69

УХЛ3.1


Заявитель

Акционерное общество «Оскольский электрометаллургический комбинат» (АО «ОЭМК»)
ИНН 3128005752
Адрес: 309515, Белгородская область, город Старый Оскол, проспект Алексея
Угарова, дом 218, здание 2
Телефон: +7(4725) 37-27-07
Факс: +7(4725) 32-94-29

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес филиала: 630004, г. Новосибирск, проспект Димитрова,4
Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru

Правообладатель


Изготовитель

Фирма "AEG - TELEFUNKEN Energie- und Industrietechnik ", Германия
Адрес: Hollanderstrabe 31-34 D-1000 Berlin 51, Germany
Телефон: (030) 45 01 - 1

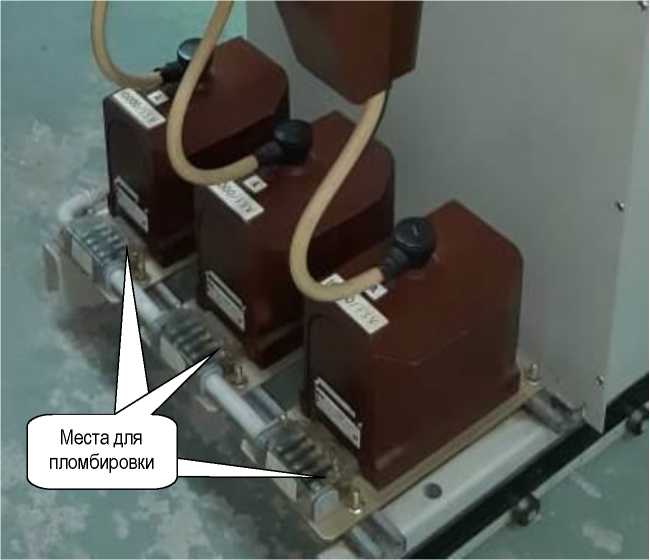

Внешний вид средства измерений: Трансформаторы напряжения, заводской номер №367260
Внешний вид средства измерений: Трансформаторы напряжения, заводской номер №367260

Все средства измерений Фирма "AEG - TELEFUNKEN Energie- und Industrietechnik"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80007-20

 Трансформаторы напряжения, EYE 10a
Фирма "AEG - TELEFUNKEN Energie- und Industrietechnik" (ГЕРМАНИЯ ) 		ОТ
МП 		4 года

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 12
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Кто поверяет Трансформаторы напряжения ( EYE 10a)

Наименование организации Cтатус
Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
(RA.RU.311579)		 РСТ
ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
(RA.RU.311380)		 РСТ
