Номер в гос. реестре

71818-18

Наименование типа СИ (обозначение)

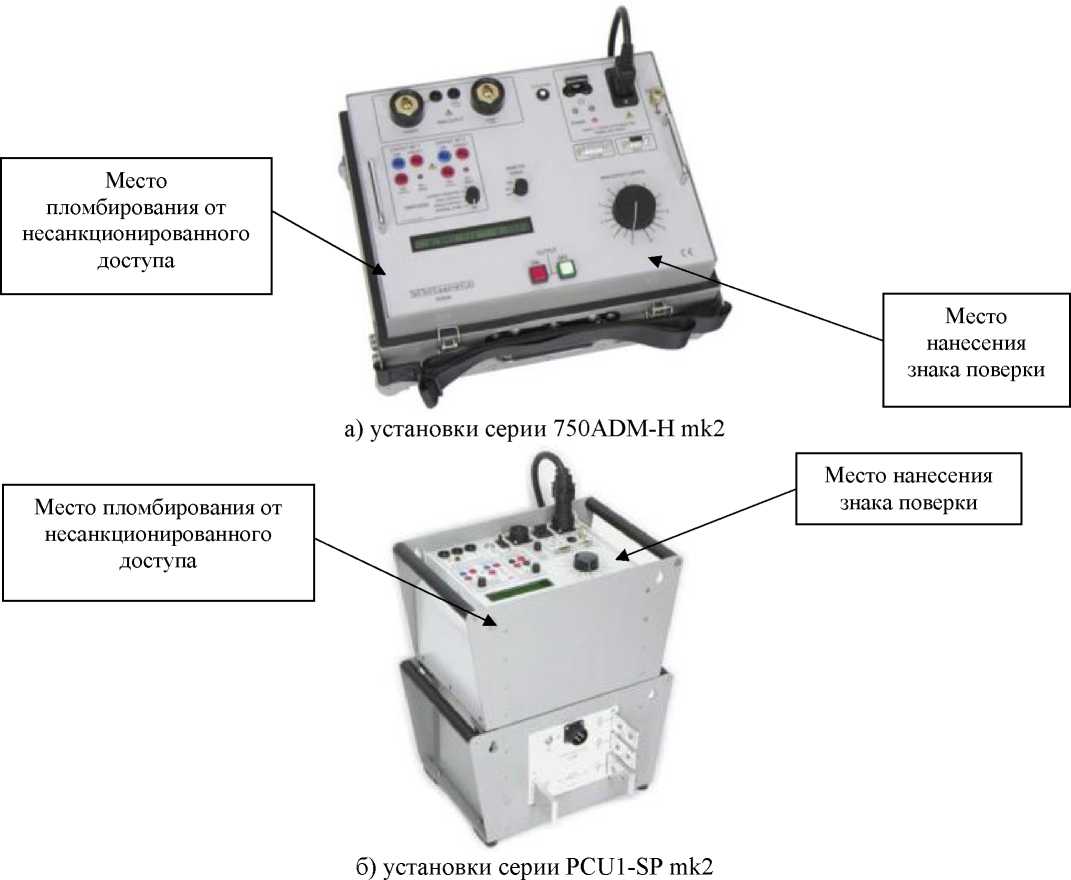

Установки для испытаний первичным током (750ADM-H mk2 и PCU1-SP mk2)

Назначение средства измерений

Модификация

PCU1-SP mk2

Описание типа

2018-71818-18.pdf

Тип производства

Заводской номер

3TE1838/5TE1768

Год производства (возраст, лет)

Год производства не указан

Производитель

Фирма "T&R Test Equipment Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО

Наименование характеристики

Значение

Верхние пределы воспроизведений среднеквадратического значения силы переменного тока, А¹⁾

Представлены в таблицах 3-4

Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратического значения силы переменного тока, А

Представлены в таблицах 3-4

Диапазоны измерений временных интервалов, с

Представлены в таблице 6

Пределы допускаемой абсолютной погрешности измерений временных интервалов, с

Представлены в таблице 6

Диапазон измерений среднеквадратического значения напряжения переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), В

от 0,0 до 300,0

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), В

±0,005^Ub¹⁾ + 5 е.м.р.²⁾

Диапазон измерений среднеквадратического значения силы переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), А

от 0,000 до 5,000

Пределы допускаемой абсолютной погрешности измерений силы переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), А

±0,0057_в¹⁾ + 5 е.м.р

Примечания

• ¹⁾ Длительность воспроизведения значений силы переменного тока представлена в таблице 5;

• ²⁾ I_b (U_b) - воспроизведенное среднеквадратическое значение силы (напряжения) переменного тока, А (В);

• ³⁾ е.м.р. - единица младшего разряда.

Верхний предел воспроизведений, А

Разрешение, А

Значение тока срабатывания защиты, А

Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратического значения силы переменного тока, А

20,00

0,01

21

±0,0057в¹⁾ + 5 е.м.р.²⁾

50,00

0,01

53

200,0

0,1

210

750³⁾

1

788

±0,0051 + 2 е.м.р

50 Гц для установок серии PCU1-SP m

k2

Наименование

Верхний предел воспроизведений, А

Разрешение, А

Значение тока срабатывания, А

Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратическо го значения силы переменного тока, А

С использованием блока нагрузки NLU200

20,00

0,01

21

±0,005Y_b¹⁾ + 5 е.м.р.²⁾

100,0

0,01

105

200,0

0,1

210

С использованием блока нагрузки NLU2000

200,0

0,1

210

±0,005-I_B+ 5 е.м.р

1000

1

1050

2000

1

2100

С использованием блока нагрузки NLU5000

500,0

0,1

525

±0,005-I_B+ 5 е.м.р

2500

1

2625

5000

1

5250

Без использования блоков нагрузки

10,00

0,01

10,5

±0,0057_в+ 5 е.м.р

20,00

0,01

21

100,0

0,1

105

Примечания

• ¹⁾ 1_в - воспроизведенное среднеквадратическое значение силы переменного тока, А;

• ²⁾ е.м.р. - единица младшего разряда.

Наименование

Диапазон силы переменного тока

Допустимая длительность

Д

ля установок серии 750ADM-H mk2

С применением выхода

40 А

до 10 А включ.

Непрерывно

св. 10 до 40 А

5 мин

С применением выхода

750 А

до 125 А включ.

Непрерывно

св. 125 до 250 А

5 мин

св. 250 до 500 (440) А включ. ¹⁾

1 мин

св. 500 (440) до 750 (500) ¹⁾ А

10 с ²⁾

20 с ³⁾

Наименование

Диапазон силы переменного тока

Допустимая длительность

Для установок серии PCU1-SP mk2

С применением блока нагрузки NLU200

Выход с напряжением 120 В

до 20 А включ.

Непрерывно

св. 20 до 40 А включ.

5 мин

св. 40 до 80 А включ.

1 мин

св. 80 до 100 А включ.

40 с

Выход с напряжением 60 В

до 40 А включ.

Непрерывно

св. 40 до 80 А включ.

5 мин

св. 80 до 160 А включ.

1 мин

св. 160 до 200 А включ.

40 с

С применением блока нагрузки NLU2000

Выход с напряжением 13,8 В

до 150 А включ.

Непрерывно

св. 150 до 300 А включ.

5 мин

св. 300 до 450 А включ.

1 мин

св. 450 до 500 А

40 с

Выход с напряжением 6,9 В

до 300 А включ.

Непрерывно

св. 300 до 600 А включ.

5 мин

св. 600 до 900 А включ.

1 мин

св. 900 до 1000 А

40 с

Выход с напряжением 3,5 В

до 600 А включ.

Непрерывно

св. 600 до 1200 А включ.

5 мин

св. 1200 до 1800 А включ.

1 мин

св. 1800 до 2000 А

40 с

С применением блока нагрузки NLU5000

Выход с напряжением 9,2 В

до 375 А включ.

Непрерывно

св. 375 до 750 А включ.

5 мин

св. 750 до 1125 А включ.

1 мин

св. 1125 до 1250 А

40 с

Выход с напряжением 4,6 В

до 750 А включ.

Непрерывно

св. 750 до 1500 А включ.

5 мин

св. 1500 до 2250 А включ.

1 мин

св. 2250 до 2500 А

40 с

Выход с напряжением 2,3 В

до 1500 А включ.

Непрерывно

св. 1500 до 3000 А включ.

5 мин

св. 3000 до 4500 А включ.

1 мин

св. 4500 до 5000 А

40 с

Примечания

• ¹⁾ в скобках указаны значения только для установок серии 750ADM-H mk2 с напряжением питания 115 В±10 В;

• ²⁾ только для установок серии 750ADM-H mk2 с напряжением питания 115 В±10 %;

• ³⁾ только для модификации серии 750ADM-H mk2 с напряжением питания 230 В±10 %.

Наименование характеристики

Значение

Диапазоны измерений временных интервалов, с

от 0 до 999,999 от 0 до 9999,99 от 0 до 99999,9

Наименование характеристики

Значение

Разрешение, мс:

- для диапазона от 0 до 999,999 с

1

- для диапазона от 0 до 9999,99 с

10

- для диапазона от 0 до 99999,9 с

100

Пределы допускаемой абсолютной погрешности измерений временных интервалов, мс:

- в режиме работы «Внутренний запуск»

±0,00017_изм¹⁾ + 2 е.м.р ²⁾

- в режиме работы «Одиночный контакт»

±0,0001^_изм + 2 е.м.р.

- в режиме работы «Двойной контакт»

±0,00017_изм + 2 е.м.р

- в режиме работы «Запуск по току»

±0,0001- t_H3M+ 4 е.м.р

- в режиме работы «Импульсный режим» для установок 750ADM-H mk2

±2

- в режиме работы «Импульсный режим» для установок PCU1-SP mk2

±0,00017_изм + 2 е.м.р.

Примечания

• ¹⁾ ^_зм - измеренное значение времени;

• ²⁾ е.м.р. - единица младшего разряда.

Наименование характеристики

Значение

Параметры сети питания переменного тока установок 750ADM-H mk2: - напряжение переменного тока, В

115±10 %

- частота переменного тока, Гц

230±10 %

50; 60

Параметры сети питания переменного тока установок PCU1-SP mk2: - напряжение переменного тока, В

230±10 %

- частота переменного тока, Гц

50; 60

Рабочие условия измерений:

- температура окружающего воздуха, °С

от 0 до +45

- относительная влажность окружающего воздуха без образования конденсата, %

до 90

Габаритные размеры (длина^хширина^хвысота), мм, не более

560^х465^х265

Масса, кг, не более

28

Средняя наработка на отказ, ч

25 000

Средний срок службы, лет

30
