Паспорт средства измерений Установки для поверки моментных ключей, заводской номер 013

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

61778-15

Наименование типа СИ (обозначение)

Установки для поверки моментных ключей (УПМК)

Назначение средства измерений

 Установки для поверки моментных ключей УПМК (далее - установки) предназначены для нагружения моментных ключей при их поверке и измерения приложенного крутящего момента силы.

Модификация

УПМК-2-2000/100/0,5-1000/20/0,5

Описание типа

2015-61778-15.pdf

Тип производства

 Серийное

Заводской номер

013

Год производства (возраст, лет)

2016 (9)

Производитель

ООО "Машагропром"
Страна - УКРАИНА
Населенный пункт - г.Киев

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311315 от 2015-09-02
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В НИЖЕГОРОДСКОЙ ОБЛАСТИ"
(ФБУ "НИЖЕГОРОДСКИЙ ЦСМ")
ИНН: 5262006584
Действует		УПМК-2-2000/100/0,5-1000/20/0,5БНПервичная26.08.202125.08.2022МП 34/01-2015 "Установка для поверки моментных ключей. Методика поверки."C-БН/26-08-2021/90253509ФБУ "Севастопольский ЦСМ" Нет Нет
RA.RU.311315 от 2015-09-02
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В НИЖЕГОРОДСКОЙ ОБЛАСТИ"
(ФБУ "НИЖЕГОРОДСКИЙ ЦСМ")
ИНН: 5262006584
Действует		УПМК-2-2000/100/0,5-1000/20/0,5БНПериодическая24.08.202223.08.2023МП 34/01-2015 "Установка для поверки моментных ключей. Методика поверки."C-БН/24-08-2022/184883898ФБУ "Севастопольский ЦСМ" Нет Нет
RA.RU.311315 от 2015-09-02
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В НИЖЕГОРОДСКОЙ ОБЛАСТИ"
(ФБУ "НИЖЕГОРОДСКИЙ ЦСМ")
ИНН: 5262006584
Действует		УПМК-2-2000/100/0,5-1000/20/0,5БНПериодическая07.09.202306.09.2024МП 34/01-2015 "Установка для поверки моментных ключей. Методика поверки."C-БН/07-09-2023/276954408юридическое лицо Нет Нет
RA.RU.311315 от 2015-09-02
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В НИЖЕГОРОДСКОЙ ОБЛАСТИ"
(ФБУ "НИЖЕГОРОДСКИЙ ЦСМ")
ИНН: 5262006584
Действует		УПМК-2-2000/100/0,5-1000/20/0,5БНПериодическая06.09.202405.09.2025МП 34/01-2015 "Установка для поверки моментных ключей. Методика поверки."C-БН/06-09-2024/368209084юридическое лицо Нет Нет

Технические и метрологические характеристики СИ -

Установки для поверки моментных ключей (УПМК)

Таблица 1

Обозначение модификаций

Верхний предел измерений, Н^м

Нижний предел измерений, Н^м

Цена единицы наименьшого разряда, Н^м

Пределы допускаемой относительной погрешности, %

ля короткого плеча измерительного рычага

ля длинного плеча измерительного рычага

ля короткого плеча измерительного рычага

ля длинного плеча измерительного рычага

ля короткого плеча измерительного рычага

ля длинного плеча измерительного рычага

ля короткого плеча измерительного рычага

ля длинного плеча измерительного рычага

УПМК-2-

2000/100/0,5

1000/20/0,5

1000

2000

" 20

100

0,05

0,1

± 0,5

± 0,5

УПМК-1-1000/20/0,5

-

1000

-

20

-

0,05

-

± 0,5

УПМК-1-200/10/0,5

-

200

-

10

-

0,01

-

± 0,5

УПМК-1-20/1/0,5

-

20

-

1

-

0,002

-

± 1,0

Электрическое питание - от сети переменного тока напряжением от 187 до 242 В и частотой (50 ± 1) Гц.

Потребляемая мощность - не более 300 В^А.

Климатические условия эксплуатации:

  • - температура окружающего воздуха от 15 до 25 оС;

  • - относительная влажность окружающего воздуха до 80 %.

Степень защиты по ГОСТ 14254: 1Р54 (силоизмерительного датчика), 1Р40 (вторичного показывающего прибора).

Длительность непрерывной работы - 24 часа с перерывом между очередными включениями не меньше 2 часов.

Время выхода на рабочий режим - не более 10 мин.

Время установления показаний - не более 10 с.

Параметры выходного сигнала - цифровой сигнал по стандартному интерфейсу RS-232C или RS-485 (в зависимости от заказа).

Масса и габаритные размеры установок приведены в таблице 2.

Таблица 2

Название параметра

Нормированные значения для модификаций

УПМК-2-

2000/100/0,5

1000/20/0,5

УПМК-1-

1000/20/0,5

УПМК-1-

200/10/0,5

УПМК-1-

20/1/0,5

Габаритные размеры, мм, не более:

- длина без удлинителя

1350

1350

800

470

- длина с удлинителем

1850

-

-

-

- ширина

450

400

400

120

- высота

750

750

750

200

Масса, кг, не более

150

80

50

20

Вероятность безотказной работы - не менее 0,85 за 1000 час. Средний срок службы - не менее 10 лет.


Заявитель


Испытательный центр


Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
e-mail: uniim@uniim.ru

Правообладатель


Изготовитель


ООО «Машагропром»
Украина, 03680, г. Киев, ул. Выборгская, 94
ИНН 362739326586
Телефон +38 (044) 458 12 98

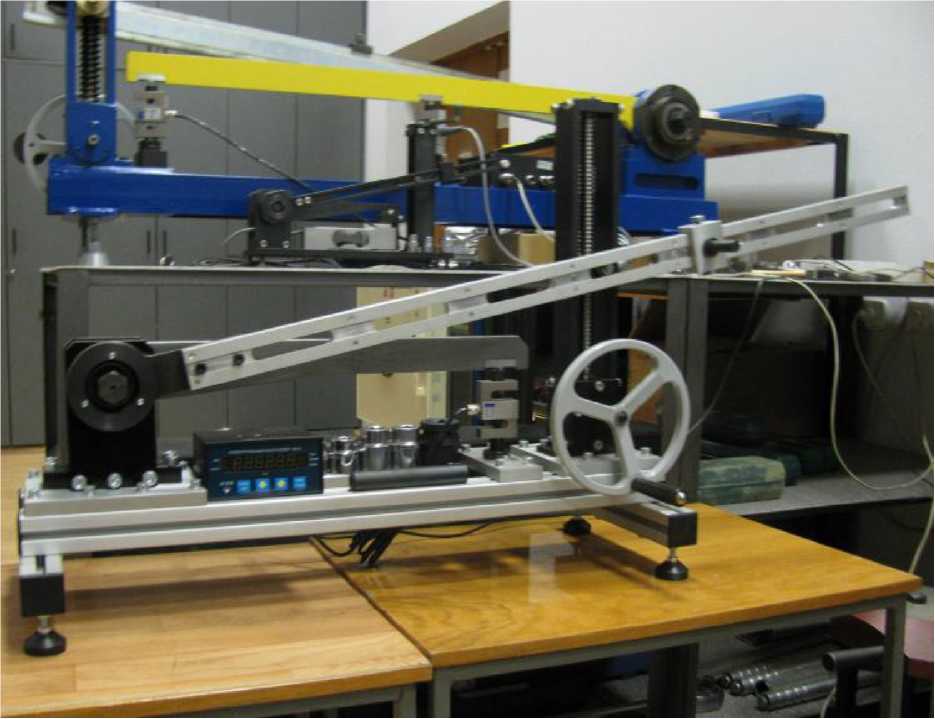

Внешний вид средства измерений: Установки для поверки моментных ключей, заводской номер №013
Внешний вид средства измерений: Установки для поверки моментных ключей, заводской номер №013

Все средства измерений ООО "Машагропром"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61778-15
01.10.2021
 Установки для поверки моментных ключей, УПМК
ООО "Машагропром" (УКРАИНА г.Киев) 		ОТ
МП 		1 год

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 7
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 501 дн.
