Номер в гос. реестре

62305-15

Наименование типа СИ (обозначение)

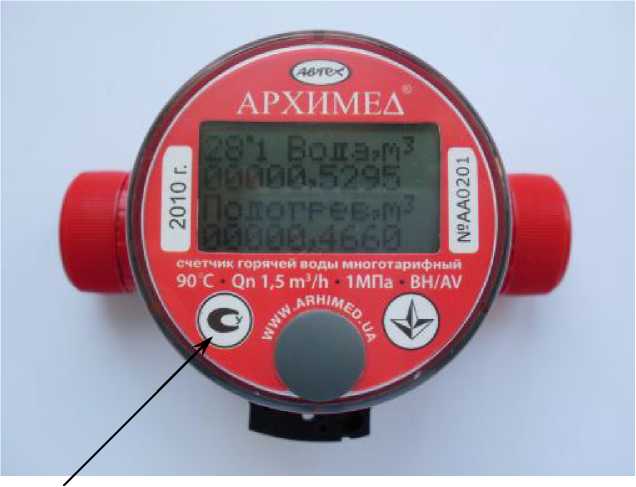

Счетчики горячей воды многотарифные (АРХИМЕД)

Назначение средства измерений

Модификация

АРХИМЕД

Описание типа

2015-62305-15.pdf

Тип производства

Заводской номер

АА5296

Год производства (возраст, лет)

Год производства не указан

Производитель

ООО "АВТЕХ-А"
Страна - УКРАИНА
Населенный пункт - г.Днепропетровск

Наименование характеристики

Нормированные значения характеристик для счетчика

Объёмный расход воды, м³/ч номинальный (Qn )

1,5

максимальный (Qmax )

3,0

при вертикальной установке минимальный (Qmin )

0,06

переходной (Qt )

0,15

при горизонтальной установке минимальный (Qmin )

0,03

переходной (Qt)

0,12

Номинальный диаметр DN

15

Пределы допускаемой относительной погрешности при измерении объёма воды в интервале объёмного расхода, %

от Qmin (включительно) до Qt;

± 5

от Q_t (включительно) до Q_max (включительно).

± 3

Диапазон измерения температуры воды, °С

от 5 до 90

Пределы допускаемой абсолютной погрешности при измерении температуры в °С в интервалах темпера^тур:       _о

от 5 до 35 ^оС,              _о

±2

от 35 (включительно) до 55 ^оС (включительно),

± 0,5

от 55 до 90 ^оС,

±2

Ёмкость цифрового показывающего устройства счётчика при индикации:

- потреблённого объёма воды, м³

99999,9999

- суммарно скорректированного объёма воды, м³

99999,9999

- температуры горячей воды, ^оС

99,9

-время воздействия магнита, во время воздействия внешнего постоянного магнитного поля, ч

999999, 99

Цена единицы наименьшего разряда цифрового показывающего устройства счетчика при индикации:

- потребленного объёма воды, м³

0,0001

- суммарного скорректированного объёма воды, м³

0,0001

- температуры горячей воды, ^оС

0,1

- время воздействия магнита, ч

0,01

Соединение резьбовое

G 3/4

Наименование характеристики

Нормированные значения характеристик для счетчика

Габаритные размеры, не более

- длина без монтажных штуцеров , мм

- высота, мм

- ширина, мм

110

85

82

Масса без монтажных штуцеров, не более, кг

0,55

Потеря давления при Q_max, не более, МПа

0,1

Номинальное избыточное давление воды, МПа

1

Максимальная температура воды, ^оС

90

Электропитание счетчика

вмонтированная батарея 'А АА с номинальным напряжением 3,6 В, ёмкостью 1,2 А/ч, без замены не менее 6 лет

Климатические условия эксплуатации

о

• - температура окружающего воздуха, С

• - относительная влажность, %

от 5 до 50;

до 80 при температуре 35 ^оС;

Средний срок эксплуатации, не менее

12 лет
