ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

48133-11

Наименование типа СИ (обозначение)

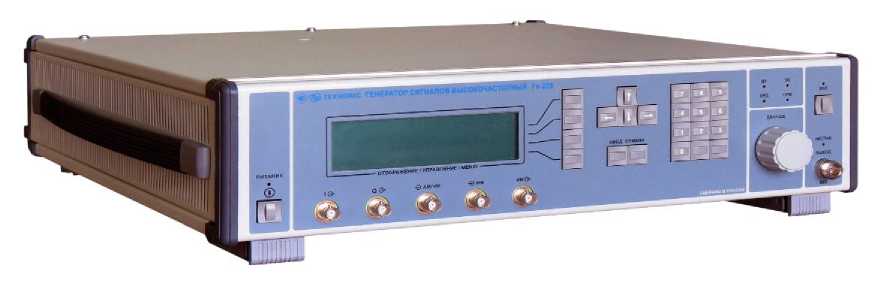

Генераторы сигналов высокочастотные (Г4-229)

Назначение средства измерений

Генераторы сигналов высокочастотные Г4-229 (далее приборы) предназначены для генерирования непрерывных гармонических сигналов в режиме немодулированных колебаний (НК) и сигналов с амплитудно-синусоидальной (АМ), частотно-синусоидальной (ЧМ), амплитудно-импульсной (ИМ) и квадратурной амплитудной (КАМ) видами модуляции в диапазоне частот от 0,009 до 6000 МГц, а также для генерирования двух сопряженных сигналов в диапазоне частот от 0,001 Гц до 30 МГц. Два низкочастотных канала (от 0,001 Гц до 30 МГц) формируют сигналы синусоидальной, пилообразной, треугольной, импульсной и произвольной формы с устанавливаемым оператором фазовым или временным сдвигом между ними. Эти два канала предназначены как для независимого использования (они выведены на переднюю панель), так и в качестве источника внутренней КАМ в диапазоне несущих частот от 0,009 до 6000 МГц. Приборы предназначены для использования при разработке, регулировке, испытаниях и эксплуатации образцов радиоэлектронной техники.

Модификация

Нет модификации

Описание типа

2018-48133-11.pdf

Тип производства

Серийное

Заводской номер

0264

Год производства (возраст, лет)

Год производства не указан

Производитель

АО "НПФ "Техноякс"
Страна - РОССИЯ
Населенный пункт - г.Москва

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.312509 от 2018-05-10
Акционерное общество «Научно-производственная фирма «Техноякс»
(АО «НПФ «Техноякс»)
ИНН: 7719247218
Действует
Нет модификацииВАБПериодическая20.06.202319.06.2024Руководство по эксплуатации ТНСК 411653.350 РЭ. Книга 1, раздел 7 «Поверка прибора»C-ВАБ/20-06-2023/258272519юридическое лицо Нет Нет
RA.RU.312509 от 2018-05-10
Акционерное общество «Научно-производственная фирма «Техноякс»
(АО «НПФ «Техноякс»)
ИНН: 7719247218
Действует
Нет модификацииВАБПериодическая20.06.202319.06.2024Руководство по эксплуатации ТНСК 411653.002 РЭ. Книга 1, часть 2 «Поверка прибора»C-ВАБ/20-06-2023/288175517юридическое лицо Нет Нет
RA.RU.312509 от 2018-05-10
Акционерное общество «Научно-производственная фирма «Техноякс»
(АО «НПФ «Техноякс»)
ИНН: 7719247218
Действует
Нет модификацииВАБПервичная23.10.202322.10.2024Руководство по эксплуатации ТНСК 411653.002 РЭ. Книга 1, часть 2 «Поверка прибора»C-ВАБ/23-10-2023/288453790АО"НПФ "Техноякс" Нет Нет

Технические и метрологические характеристики СИ -

Генераторы сигналов высокочастотные (Г4-229)

Таблица 1 -

Наименование характеристики

Значение

Диапазон частот выходных сигналов прибора: на основном и дополнительном выходах на выходах двухканального низкочастотного генератора I и Q

0,009 до 6000 МГц от 0,001 Гц до 30 МГц

Пределы допускаемой основной погрешности установки частоты сигнала на основном и дополнительном выходах прибора при использовании внутреннего опорного источника, в зависимости от установленной частоты на основном выходе прибора, не более: для частот от 0,009 до 250 МГц, кратных 100 Гц для частот от 0,009 до 250 МГц, не кратных 100 Гц для частот от 250,000001 до 6000 МГц где f - установленная частота, Гц.

±(3-107-f)

±(3-107-f + 0,1 Гц

±(3-10’7f)

Дискретность установки частоты сигнала на основном и дополнительном выходах прибора, Гц

1

Погрешность установки частоты сигнала на основном и дополнительном выходах прибора при использовании внутреннего опорного источника в интервале рабочих температур или в условиях повышенной влажности, не более где f - установленная частота, Гц.

±(1-106-f)

Нестабильность частоты прибора, при использовании внутреннего опорного источника за любой 15-минутный интервал через 1 ч после включения прибора, не более где f - установленная частота, Гц

1-109-f

Прибор обеспечивает работу от внешнего источника опорной частоты 5 или 10 МГц в диапазоне напряжений от 125 до 800 мВ среднеквадратического значения.

Номинальные пределы изменения уровня выходной мощности на основном выходе прибора в режиме НК в зависимости от установленной частоты на основном выходе прибора: для частот от 0,009 до 50 МГц

для частот от 50,000001 до 6000 МГц

от - 120 дБм до + 13 дБм

от - 110 дБм до + 13 дБм

Пределы допускаемой основной погрешности установки опорного уровня мощности 0 дБм (1 мВт) на основном выходе прибора в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4), в зависимости от установленной частоты на основном выходе прибора, не более: для частот от 0,009 до 50 МГц , Дб для частот от 50,000001 до 6000 МГц

±0,5

±1,0 дБ

Пределы допускаемой погрешности ослабления или усиления сигнала на основном выходе прибора в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) относительно опорного уровня 0 дБм (1 мВт), в зависимости от установленных частоты и мощности на основном выходе прибора, не более: для частот от 0,009 до 50 МГц:

для установленной мощности от минус 120 до минус 100 дБм для установленной мощности от минус 99,99 до 0 дБм для установленной мощности от 0,01 до 13 дБм

±(0,015-A - 0,7 дБ) ±(0,008-A) ±(0,008^A + 0,1 дБ)

Наименование характеристики

Значение

для частот от 50,000001 до 4000 МГц:

для установленной мощности от минус 110 до минус 5 дБм для установленной мощности от минус 4,99 до 0 дБм для установленной мощности от 0,01 до 13 дБм

для частот от 4000,000001 до 6000 МГц:

для установленной мощности от минус 110 до минус 5 дБм для установленной мощности от минус 4,99 до 0 дБм

±(0,01-A + 0,15 дБ) ±(0,04-A) ±(0,01-A + 0,2 дБ)

±(0,012-A + 0,19 дБ) ±(0,05-A)

для установленной мощности от минус 4,99 до 0 дБм для установленной мощности от 0,01 до 13 дБм где А - установленное значение уровня мощности выходного сигнала по абсолютной величине (модуль), выраженное в децибелах относительно милливатта (дБм).

±(0,05-A)

±(0,012-A + 0,25 дБ)

Погрешность установки опорного уровня выходной мощности 0 дБм (1 мВт) в режиме НК, при работе на согласованную нагрузку (КСВН не более 1,4) в интервале рабочих температур или в условиях повышенной влажности, не более, дБ.

±1,5

Нестабильность мощности на основном выходе прибора в режиме НК, за любой 15-минутный интервал по истечении времени установления рабочего режима 30 мин, не более, дБ

0,1

Дополнительное время для получения требуемой нестабильности уровня выходной мощности после перестройки на другую частоту и/или мощность, устанавливаемые на основном выходе прибора, не более, мин

10

Максимальный гарантируемый уровень мощности на дополнительном выходе прибора не менее минус 10 дБм (100 мкВт). Диапазон регулирования ослабления уровня мощности на дополнительном выходе прибора относительно максимального уровня не менее, дБ

30

Относительный уровень негармонических составляющих в спектре сигнала на основном выходе в режиме НК не более минус 55 дБ. Относительный уровень второй и третьей гармоник сигнала на основном выходе (относительно первой гармоники) в режиме НК, в зависимости от установленных частоты и мощности на основном выходе прибора, не более: для частот от 0,009 до 50 МГц: при уровне от минус 120 до 10 дБм при уровне от 10,01 до 13 дБм для частот от 50,000001 до 6000 МГц при уровне от минус 110 до 10 дБм при уровне от 10,01 до 13 дБм

  • - 40 дБ

  • - 30 дБ

  • - 30 дБ

  • - 25 дБ

Диапазон установки девиации частоты на основном выходе прибора в режиме ЧМ, при работе от внутреннего источника модуляции частотой от 1 до 100 кГц или при подаче внешнего сигнала с частотой от 1 до 100 кГц и напряжением (1,0 ±0,1) В, в зависимости отустановленной частоты на основном выходе прибора: для частот от 250,000001 до 500 МГц, кГц для частот от 500,000001 до 1000 МГц, кГц для частот от 1000,000001 до 2000 МГц. кГц для частот от 2000,000001 до 6000 МГц, кГц

Для частот от 0,009 до 250 МГц частотная модуляция не предусмотрена.

12,5 до 500 от 25 до 1000 от 50 до 2000 от 100 до 4000

Наименование характеристики

Значение

Пределы допускаемой основной погрешности установки девиации частоты при работе от внутреннего источника модуляции, не более, %.

±10

Пределы допускаемой основой погрешности установки девиации частоты на основном выходе прибора в режиме внешней модуляции, не более,%

±20

Коэффициент гармоник огибающей ЧМ сигнала на основном выходе прибора, при работе от внутреннего источника модуляции в диапазоне несущих частот от 250,000001 до

6000 МГц, не более, %

3

Диапазон установки коэффициента АМ сигнала на основном выходе прибора при работе от внутреннего источника модуляции или подаче внешнего модулирующего сигнала в диапазоне частот от 0,05 до 5,0 кГц с амплитудой (1,0 ±0,1) В, в зависимости от установленной частоты на основном выходе прибора: для частот от 0,009 до 50 МГц , % для частот от 50,000001 до 6000 МГц, %

от 1 до 100

от 1 до 70

Пределы допускаемой основной погрешности установки коэффициента АМ сигнала на основном выходе прибора при работе от внутреннего источника, не более, % где М - установленный коэффициент АМ, %.

±(0,15-М + 0,2)

Пределы допускаемой основной погрешности установки коэффициента АМ сигнала на основном выходе прибора в режиме внешней модуляции не более, % где М - установленный коэффициент АМ, %.

±(0,20^М+0,5)

Коэффициент гармоник огибающей АМ сигнала на основном выходе прибора, при работе от внутреннего источника модуляции при коэффициенте модуляции 30 % не более, %

10

Коэффициент паразитной АМ сигнала на основном выходе прибора в полосе модулирующих частот от 20 Гц до 20 кГц в режиме НК не более 0,2 % для частот от 0,009 до 2000 МГц и 0,3 % - для частот от 2000,000001 до 6000 МГц, а в режиме ЧМ не более, % где D - девиация частоты, кГц

(0,4 + ,0125-D)

Девиация паразитной ЧМ сигнала на основном выходе прибора в полосе модулирующих частот от 20 Гц до 20 кГц в режиме НК, не более

где f - установленная частота, Гц.

50 Гц + 10-7f

Относительная спектральная плотность мощности фазового шума сигнала на основном выходе прибора в одной боковой полосе 1 Гц в режиме НК, в зависимости от отстройки от установленной несущей частоты на основном выходе прибора, не более: для частот от 0,009 до 500 МГц: при отстройке от несущей 10 кГц при отстройке от несущей 100 кГц для частот от 500,000001 до 1000 МГц при отстройке от несущей 10 кГц при отстройке от несущей 100 кГц для частот от 1000,000001 до 2000 МГц: при отстройке от несущей 10 кГц

  • - 105 дБ/Гц

  • - 110 дБ/Гц

  • - 100 дБ/Гц

  • - 105 дБ/Гц

  • - 95 дБ/Гц

Наименование характеристики

Значение

при отстройке от несущей 100 кГц

для частот от 2000,000001 до 4000 МГц: при отстройке от несущей 10 кГц

при отстройке от несущей 100 кГц

для частот от 4000,000001 до 6000 МГц: при отстройке от несущей 10 кГц

при отстройке от несущей 100 кГц

- 100 дБ/Гц

  • - 90дБ/Гц

  • - 96 дБ/Гц

  • - 85 дБ/Гц

  • - 92 дБ/Гц

Девиация паразитной ЧМ сигнала на основном выходе прибора в полосе модулирующих частот от 20 Гц до 20 кГц в режиме внутренней АМ или внешней АМ при подаче на вход АМ/ЧМ гармонического сигнала с амплитудой (1,0 ±0,1) В не более где f - установленная частота, Гц;

FAM - установленная частота внутреннего модулирующего сигнала АМ или частота внешнего модулирующего сигнала АМ, Гц;

М - установленный коэффициент АМ в относительных единицах (установленный коэффициент АМ, %, деленный на 100 %)

75 Гц + 10-7 f + Fam^M

В режиме внутренней ИМ прибор выдает на основном выходе ВЧ импульсные сигналы со следующими параметрами: длительность импульса период следования импульсов дискретность установки длительности импульса и периода следования импульсов, нс

от 100 нс до 20 с от 140 нс до 30 с

10

В режиме ждущей ИМ, при подаче импульсов положительной полярности с амплитудой от 1 до 3,3 В, прибор выдает на основном выходе ВЧ импульсные сигналы со следующими параметрами: задержка импульса длительность импульса дискретность установки длительности и задержки импульса, нс

от 30 нс до 20 с от 100 нс до 20 с 10

В режиме внешней ИМ прибор обеспечивает модуляцию сигнала на основном выходе видеоимпульсами положительной полярности со следующими параметрами:

Амплитуда,В Длительность импульса

Период следования импулься

от 1 до 3,3 от 100 нс до 20 с от 140 нс до 30 с

дискретность установки длительности импульса и периода следования импульсов

10. нс

Пределы допускаемой основной погрешности установки длительности ВЧ импульса на основном выходе прибора в режиме ИМ от внутреннего источника и задержки выходного ВЧ импульса в режиме ждущей ИМ не более

где туст - установленное значение длительности импульса

±(10Атуст + 50 нс)

Пределы допускаемой основной погрешности установки периода следования выходных ВЧ импульсов на основном выходе прибора в режиме ИМ от внутреннего источника, не более где Туст - установленное значение периода следования импульсов

±(10АТуст)

Отличие длительности ВЧ импульса на основном выходе прибора от длительности модулирующего импульса в режиме ИМ от внешнего источника не выходит за пределы, нс

±100

Наименование характеристики

Значение

Длительность фронта и длительность среза ВЧ импульса на основном выходе прибора в режиме ИМ при модуляции от внутреннего и внешнего источника не более, нс

30

Неравномерность вершины ВЧ импульса на основном выходе прибора не более, %

10

Ослабление выходного сигнала в паузе между импульсами при установленной максимальной мощности, в зависимости от установленной частоты, не менее: для частот от 0,009 до 50 МГц

60 дБ

для частот от 50,000001 до 250 МГц

90 дБ

для частот от 250,000001 до 500 МГц

70 дБ

для частот от 500,000001 до 1000 МГц

60 дБ

для частот от 1000,000001 до 2000 МГц

50 дБ

для частот от 2000,000001 до 2500 МГц

40 дБ

для частот 2500,000001 до 6000 МГц

30 дБ

Коэффициент стоячей волны по напряжению (КСВН) основного выхода прибора, в зависимости от установленных мощности и частоты сигнала на основном выходе прибора, не более: для мощности не менее 0 дБм (1 мВт): для частот от 0,009 до 6000 МГц

2

для мощности менее 0 дБм (1 мВт):

для частот от 0,009 до 4000 МГц

1,6

для частот от 4000,000001 до 6000 МГц

1,9

Прибор обеспечивает формирование на выходах I, Q генератора НЧ

сигналов синусоидальной, прямоугольной, треугольной, пилообразной и произвольной формы.

Диапазон частот выходных сигналов на выходах I, Q генератора НЧ прибора: для сигналов синусоидальной формы

от 0,001 Гц до 30 МГц

для сигналов треугольной и пилообразной формы Период следования сигналов прямоугольной формы на выходах I,

от 0,001 Гц до 1 МГц.

Q генератора НЧ прибора

от 0,1 мкс до 10 с

Пределы допускаемой основной погрешности установки частоты сигналов синусоидальной, треугольной и пилообразной формы на выходах I, Q генератора НЧ прибора, при использовании внутреннего опорного источника не более где F - установленная частота сигналов генератора НЧ прибора, Гц.

±(3-107<F)

Пределы допускаемой основной погрешности установки периода следования сигналов прямоугольной формы на выходах I, Q генератора НЧ прибора при использовании внутреннего опорного источника не более , где Т - установленный период следования сигналов генератора НЧ прибора.

+(340-^Т)

Дискретность установки частоты и периода следования сигналов на выходах I, Q генератора НЧ прибора 0,001 Гц и 10 нс

соответственно.

Наименование характеристики

Значение

Погрешность установки частоты сигналов синусоидальной, треугольной и пилообразной формы на выходах I, Q генератора НЧ прибора, при использовании внутреннего опорного источника в интервале рабочих температур или в условиях повышенной влажности, не более

где F - установленная частота сигналов генератора НЧ прибора, Гц

(1-106<F)

Погрешность установки периода следования сигналов прямоугольной формы на выходах I, Q генератора НЧ прибора, при использовании внутреннего опорного источника в интервале рабочих температур или в условиях повышенной влажности, не более где Т - установленный период сигналов генератора НЧ прибора

±(Г10-6^Т)

Пределы установки амплитуды сигналов на выходах I, Q генератора НЧ прибора при подключенной нагрузке (50±0,25) Ом, в зависимости от установленной частоты сигналов на выходах I, Q генератора НЧ прибора, не более:

для установленной частоты от 0,001 Гц до 20 МГц для установленной частоты от 20,000000001 до 30 МГц

Примечание: при нагрузке более 10 кОм амплитуда сигнала на выходах I, Q генератора НЧ прибора равна удвоенному значению, установленному на экране прибора органами управления.

от 0,01 до 5 В от 0,01 до 1,5 В

Пределы допускаемой основной погрешности установки амплитуды сигналов синусоидальной формы на выходах I, Q генератора НЧ прибора на частоте 1 кГц при подключенной вешней нагрузке (50 ± 0,25) Ом, в зависимости от установленной амплитуды сигналов на выходах I, Q генератора НЧ прибора, не более

для установленной амплитуды от 500 до 5000 Мв для установленной амплитуды от 50 до 499 мВ для установленной амплитуды от 10 до 49 мВ

±3 %;

±5 %

±15 %

Погрешность установки амплитуды сигналов синусоидальной формы на выходах I, Q генератора НЧ прибора на частоте 1 кГц в интервале рабочих температур или в условиях повышенной влажности при подключенной внешней нагрузке (50±0,25) Ом, в зависимости от установленной амплитуды сигналов на выходах I, Q генератора НЧ прибора, не более: для установленной амплитуды от 500 до 5000 мВ для установленной амплитуды от 50 до 499 мВ для установленной амплитуды от 10 до 49 мВ

±5 %;

±7,5 % ±22,5 %.

Пределы допускаемой основной погрешности установки амплитуды сигналов прямоугольной, треугольной, пилообразной и произвольной формы на выходах I, Q генератора НЧ прибора при подключенной внешней нагрузке (50 ± 0,25) Ом, в зависимости от установленной амплитуды сигналов на выходах I, Q генератора НЧ прибора, не более:

для установленной амплитуды от 500 до 5000 мВ для установленной амплитуды от 50 до 499 мВ для установленной амплитуды от 10 до 49 мВ

±5 %;

±5 % ±15 %

Наименование характеристики

Значение

Нестабильность амплитуды сигнала синусоидальной формы на выходах I, Q генератора НЧ прибора на частоте 1 кГц за любой 15-минутный интервал не более

1 %

Дополнительное время для получения требуемой нестабильности уровня выходной мощности после перестройки на другую частоту и/или мощность, устанавливаемые на выходах I, Q генератора НЧ прибора, не более

5 мин

Неравномерность амплитуды сигналов синусоидальной формы на выходах I, Q генератора НЧ прибора в диапазоне частот относительно амплитуды сигнала на частоте 1 кГц, в зависимости от установленной частоты сигналов на выходах I, Q генератора НЧ прибора, не более:

для установленных частот от 0,001 Гц до 1 МГц для установленных частот от 1,000000001 до 20 МГц

±5 % ±7 %.

Пределы допускаемой основной погрешности установки амплитуды сигнала синусоидальной формы на выходах I, Q генератора НЧ прибора в диапазоне частот от 20,000000001 до 30 МГц при подключенной внешней нагрузке (50+0,25) Ом, в зависимости от установленной амплитуды сигналов на выходах I, Q генератора НЧ прибора, не более:

для установленных амплитуд от 500 до 1500 мВ для установленных амплитуд от 50 до 499 мВ для установленных амплитуд от 10 до 49 мВ

+5 %

+8 %

+20 %

Пределы установки напряжения смещения сигналов на выходах I, Q генератора НЧ прибора

от минус 2,5 до 2,5 В

Пределы допускаемой погрешности установки напряжения смещения на нагрузке (50±0,25) Ом не более

±(0,0bUCM + 20 мВ)

Коэффициент гармоник сигналов синусоидальной формы на выходах I, Q генератора НЧ прибора, в зависимости от установленной частоты сигналов на выходах I, Q генератора НЧ прибора, не более:

для установленных частот от 0,001 Гц до 20 кГц для установленных частот от 20,000001 до 200 кГц

0,05 %

0,1 %

Ослабление гармоник относительно первой гармоники, в зависимости от установленной частоты сигналов на выходах I, Q генератора НЧ прибора, не менее:

для установленных частот от 200,000001 кГц до 1 МГц для установленных частот от 1,000000001 до 20 МГц для установленных частот от 20,000000001 до 30 МГц

40 дБ

30 дБ

25 дБ

Диапазон установки разности фаз для сигналов синусоидальной формы, сигналов треугольной и пилообразной формы на выходах I и Q генератора НЧ от минус 360° до 360°. Дискретность установки разности фаз сигналов на выходах I и Q составляет 0,036° (одна десятитысячная от 360°).

Наименование характеристики

Значение

Пределы допускаемой основной погрешности установки относительного сдвига фазы между сигналами на выходах I и Q генератора НЧ (относительно любого выбранного значения фазы сигналов I и Q), не более:

для установленных частот от 0,001 Гц до 100 кГц

±0,01°

для установленных частот от 100,000001 кГц до 1 МГц

±(0,01-lg[F] - 0,01)°

для установленных частот от 1,000000001 до 10 МГц

±(0,06-lg[F] - 0,16) °

для установленных частот от 10,000000001 до 30 МГц

где F - установленная частота сигналов I и Q генератора НЧ прибора, кГц

±(0,15-lg[F] - 0,52)°

Диапазон установки длительности импульса сигналов

от 50 нс до 9,99999995

прямоугольной формы на выходах I, Q генератора НЧ прибора

с

Пределы допускаемой основной погрешности установки длительности импульса при использовании внутреннего опорного источника не более

где ТИ - установленная длительность импульса.

±(140'6и + 30 нс)

Дискретность установки длительности импульса

10 нс

Диапазон установки задержки между сигналами прямоугольной формы на выходах I и Q генератора НЧ прибора

от 0 до 9,99999995 с

Пределы допускаемой основной погрешности установки задержки между сигналами, не более

где ТЗ - устанавливаемая задержка между сигналами при

±(140'6з + 30 нс)

использовании внутреннего опорного источника

Длительность фронта и спада импульса сигналов прямоугольной формы на выходах I и Q генератора НЧ прибора не более 30 нс. Неравномерность и выбросы за фронтом и спадом импульса не выходят за пределы ±10 % от амплитуды импульса.

Коэффициент нелинейности сигналов треугольной и пилообразной формы на выходах I и Q генератора НЧ прибора, не более

5 %

Прибор обеспечивает загрузку сигнала произвольной формы генератора НЧ от ПЭВМ через USB

Прибор обеспечивает КАМ сигнала на основном выходе от внутреннего и внешнего источника. Подавление несущей частоты и второй боковой полосы преобразования при однополосной модуляции не менее 30 дБ (после настройки органами управления прибора).

Время установления рабочего режима не более, мин

30

Время непрерывной работы прибора в рабочих условиях применения не менее, ч

16

Питание прибора осуществляется от сети переменного тока напряжением частотой (50 ±1) Гц, В

220±22

Мощность, потребляемая прибором не более, ВА

100

Габаритные размеры не более, мм: Длина

487

Ширина

498

высота

136

Масса прибора (без упаковки) не более, кг

15

Наименование характеристики

Значение

Климатические условия применения: рабочие условия: температура окружающего воздуха, °С

от - 10 до + 40

относительная влажность воздуха, %

98 при температуре 25 °С

атмосферное давление, кПа (мм рт. ст.)

от 60 до 106 (450-795)

предельные условия: предельная пониженная температура,°С

- 50

предельная повышенная температура, °С

60

Средняя наработка на отказ (То) прибора, не менее, ч

50000

Гамма-процентный ресурс прибора Тр (у), при у = 95 %, не менее, ч

10000

Гамма-процентный срок службы прибора Тсл(у), при у = 95 %,

15

не менее, лет

Электрическая изоляция сетевых цепей прибора относительно корпуса выдерживает без пробоя и поверхностного перекрытия испытательное напряжение, В нормальных условиях

1500

в условиях повышенной влажности

900

Электрическое сопротивление изоляции между сетевыми выводами и корпусом прибора, не менее, МОм:

в нормальных условиях применения

20

при повышенной температуре окружающего воздуха

5

при повышенной относительной влажности окружающего воздуха

2

Электрическое сопротивление между зажимом (контактом) защитного заземления и корпусом прибора, не более, Ом

0,1


Заявитель


Испытательный центр


Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел.: (831) 428-78-78, факс: (831) 428-57-48
Е-mail: mail@nncsm.ru

Правообладатель


Изготовитель


Акционерное общество «Научно - производственная фирма «Техноякс»
(АО «НПФ «Техноякс»)
ИНН 7719247218
Адрес: 105484, г. Москва, улица Парковая 16-я, дом. 30, эт. 4, пом. I, комн. № 5
Тел.: (факс): (499) 464-23-47, 464-59-81
Web-сайт: www.tehnojaks.com
E-mail: mail@tehnojaks.ru

Внешний вид средства измерений: Генераторы сигналов высокочастотные, заводской номер №0264
Внешний вид средства измерений: Генераторы сигналов высокочастотные, заводской номер №0264

Все средства измерений АО "НПФ "Техноякс"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
27901-11
21.03.2026
Частотомеры универсальные, Ч3-86
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
1 год
34010-07
17.02.2027
Источники питания постоянного тока, Б5-80, Б5-81, Б5-82
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
2 года
34011-07
17.02.2027
Источники постоянного тока, Б5-83
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
2 года
45245-10
20.08.2025
Частотомеры универсальные, Ч3-86А
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
1 год
45687-10
20.08.2025
Источники постоянного тока, Б5-79/1
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
2 года
47058-11
06.06.2026
Частотомеры универсальные, Ч3-89
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
1 год
47059-11
06.06.2026
Генераторы сигналов высокочастотные, Г4-227
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
1 год
47060-11
06.06.2026
Источники постоянного тока, Б5-79
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
2 года
48133-11
12.09.2026
Генераторы сигналов высокочастотные, Г4-229
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
1 год
56205-14
17.01.2019
Генераторы испытательных импульсов, Г9-1
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
2 года
56316-14
20.12.2024
Калибраторы универсальные, Н4-20
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
2 года
56460-14
29.12.2024
Частотомеры универсальные, Ч3-92
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
1 год
56497-14
12.02.2019
Приборы для поверки ваттметров, М1-26, М1-26/1
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
1 год
63098-16
16.02.2026
Источники переменного напряжения, Б2-9
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
2 года
63419-16
16.03.2026
Генераторы сигналов высокочастотные, Г4-232
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
2 года
66232-16
26.12.2021
Осциллографы цифровые запоминающие, С8-55
АО "НПФ "Техноякс" (РОССИЯ г.Москва)
ОТ
МП
2 года

Статистика

Кол-во поверок - 107
Выдано извещений - 1
Кол-во периодических поверок - 52
Кол-во средств измерений - 48
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.

Стоимость поверки Генераторы сигналов высокочастотные (Г4-229)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ ЦСМ Татарстан
Республика Татарстан
8022 8022

Какие модификации данного типа СИ еще существуют

Г4-229; нет; Нет модификации;

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
