Технические и метрологические характеристики СИ -

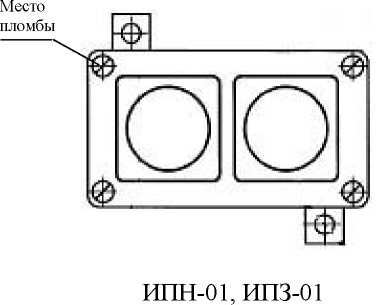

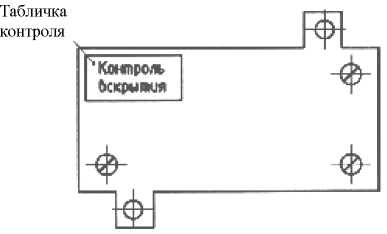

Аппаратура измерения абсолютной вибрации (ИВА-И)

Параметры и характеристики ИВА-И нормируются для преобразователей измерительных и преобразователей измерительных в комплекте с вибропреобразователями.

Основные параметры и характеристики преобразователей измерительных.

Диапазон входного сигнала с коэффициентом амплитуды 2: СКЗ заряда - от 0,5 до 1000 пКл, СКЗ напряжения - от 0,5 до 1000 мВ.

Рабочий динамический диапазон СКЗ входного сигнала: в режимах измерения мгновенного и СКЗ входного сигнала - не более 46 дБ, в режимах интегрирования и измерения мгновенного и СКЗ интегрированного входного сигнала - не более 36 дБ.

Пределы допускаемой относительной погрешности аппаратуры при измерении СКЗ вход-ного сигнала и интегрированного входного сигнала в рабочем диапазоне амплитуд на базовой частоте 1^3=159,2 Гц при выдаче результата измерений по выходу цифрового кода -±(0,03+1/№_изм(100 %, по выходу постоянного тока - ±(0,03+0,02/(1_изм-4))-100 %, где N^ -измеренное значение кода, ед., 1_изм - измеренное значение тока, мА

Пределы допускаемой относительной погрешности аппаратуры при измерении мгновенного значения входного сигнала и интегрированного входного сигнала на базовой частоте f5a3=159,2 Гц при выдаче результата измерений в буфер - ±(0,03+2/N_mM)-100 %, по выходам напряжения - ±(0,03+1,2/и_изм)-100 %, где N_u:5M - измеренное значение кода, ед., и_изм -измеренное значение напряжения, мВ.

Рабочий диапазон измерения частоты от 10 до fmax Гц, где fmax - от 500 до 2500 Гц.

Пределы допускаемой погрешности аппаратуры при измерении частоты: по выходу цифрового кода, абсолютной - ±(2,5- 10^-4-f_max) Гц, по выходу постоянного тока, относительной - ±(0,03+0,02/(1_изм-4)) •100 %, где 1_изм - измеренное значение выходного тока, мА.

Рабочий частотный диапазон измерений мгновенного и СКЗ входного сигнала - от 10 до 10000 Гц (ИПН-01 и ИПН-01М) или 7000 Гц (ИПЗ-01 и ИПЗ-01М), мгновенного и СКЗ интегрированного входного сигнала - от 10 до 2500 Гц.

Пределы допускаемой неравномерности амплитудно-частотной характеристики в режимах измерения мгновенного и СКЗ входного сигнала: для ИПЗ-01 и ИПЗ-01М - в диапазоне частот от 10 Гц до 5 кГц - ±10, в диапазоне частот от 5 до 7 кГц - от 0 до минус 30 %, для ИПН-01 и ИПН-01М - в диапазоне частот от 10 Гц до 7 кГц - ±10 %, в диапазоне частот от 7 до 10 кГц - от 0 до минус 30 %.

Основные параметры и характеристики преобразователей измерительных в комплекте с вибропреобразователями.

Рабочий диапазон измерения СКЗ виброускорения с коэффициентом амплитуды 2 - от 0,5 до amax м/с², где amax - от 10 до 100 (при размахе виброперемещения не более 1 мм).

Рабочий диапазон измерения СКЗ виброскорости с коэффициентом амплитуды 2 - от 0,5 до Vmax, где Vmax - от 10 до 32 мм/с (но не более amax).

Пределы допускаемой основной относительной погрешности аппаратуры при измерении СКЗ виброускорения и виброскорости в рабочем диапазоне амплитуд на базовой частоте f_6a3=159,2 Гц при выдаче результата измерений по выходу цифрового кода -±(0,05+1/N_mM)-100 %, по выходу постоянного тока - ±(0,06+0,02/(1_изм-4))^100 %, где Nbm -измеренное значение кода, ед., 1_изм - измеренное значение тока, мА.

Пределы допускаемой основной относительной погрешности аппаратуры при измерении мгновенного значения виброускорения и виброскорости на базовой частоте ^=159,2 Гц при выдаче результата измерений: в буфер - ±(0,05+2/№_изм)400 %, по выходу напряжения и буферизированному выходу - ±(0,06+1,2/и_изм)-100 %, где Nhsm - измеренное значение кода, ед., и_изм - измеренное значение напряжения, мВ.

Рабочий диапазон частот измерения мгновенного и СКЗ виброускорения:

• - для преобразователей измерительных с вибропреобразователями АР36-10-01, АР36-30-01, АР36-100-01 - от 10 до 10000 Гц,

• - для преобразователей измерительных с вибропреобразователями АР36-10-02, АР36-10-03, АР36-30-02, АР36-30-03, АР36-100-02, АР36-100-03 - от 10 до 5000 Гц,

• - для преобразователей измерительных с вибропреобразователями АР62В и АР63В -от 10 до 7000 Гц.

Рабочий диапазон частот измерения мгновенного и СКЗ виброскорости - от 10 до 2500 Гц.

Пределы допускаемой неравномерности амплитудно-частотной характеристики в режимах измерения мгновенного и СКЗ виброускорения и по буферизированному выходу:

• 1 для преобразователей измерительных с вибропреобразователями АР62В и АР63В:

• - в диапазоне частот от 10 Гц до 5 кГц - ±12,5 %,

• - в диапазоне частот от 5 до 7 кГц - от 12,5 до минус 30 %;

• 2 для преобразователей измерительных с вибропреобразователями АР36-10-01, АР36-30-01, АР36-100-01:

• - в диапазоне частот от 10 Гц до 7 кГц - ±12,5 %,

• - в диапазоне частот от 7 до 10 кГц - от 12,5 до минус 30 %;

• 3 для преобразователей измерительных с вибропреобразователями АР36-10-02, АР36-10-03, АР36-30-02, АР36-30-03, АР36-100-02, АР36-100-03:

• - в диапазоне частот от 10 Гц до 3,5 кГц - ±12,5 %,

• - в диапазоне частот от 3,5 до 5 кГц - от 12,5 до минус 30 %.

Пределы допускаемой неравномерности амплитудно-частотной характеристики в режимах измерения мгновенного и СКЗ виброскорости: в диапазоне частот от 20 Гц до 2 кГц -±12,5 %, в диапазоне частот от 10 до 20 Гц и от 2 до 2,5 кГц - от 12,5 до минус 25 %.

Диапазон рабочих температур аппаратуры, °C:

• - преобразователей измерительных - от минус 40 до плюс 70

• - вибропреобразователей АР36-10-01, АР36-10-02, АР36-30-01, АР36-30-02, АР36-100-01, АР36-100-02 - от минус 50 до плюс 125;

• - вибропреобразователей АР36-10-03, АР36-30-03, АР36-100-03 - от минус 50 до плюс 150;

• - вибропреобразователей АР62В - от минус 60 до плюс 250;

• - вибропреобразователя АР63В - от минус 60 до плюс 400.

Габаритные размеры аппаратуры не более, мм:

• - преобразователей измерительных - 80*45*68;

• - вибропреобразователей АР36-10-01, АР36-30-01, АР36-100-01 - 025*30;

• - вибропреобразователей АР36-10-02, АР36-10-03, АР36-30-02, АР36-30-03, АР36-100-02, АР36-100-02 - 038*39;

• - вибропреобразователей АР62В - 037,5*30,5, АР62В-01 -31,8*31,8*33,0;

• - вибропреобразователя АР63В - 037,5*31,5.

Масса аппаратуры не более, кг:

• - преобразователи измерительные ИПН-01, ИПН-01 М с вибропреобразователями АР36 - 0,6, в том числе АР36-10-01, АР36-30-01, АР36-100-01 (без кабеля) - 0,039, АР36-10-02, АР36-10-03, АР36-30-02, АР36-30-03, АР36-100-02, АР36-100-02 (без кабеля) - 0,095;

- преобразователи измерительные ИПЗ-01, ИПЗ-01 М с вибропреобразователями АР62В - 0,7, в том числе АР62В с кабелем (2 м) - 0,4;

- преобразователи измерительные ИПЗ-01, ИПЗ-01М с вибропреобразователем АР63В - 0,68, в том числе АР63В с кабелем (2.5 м) - 0,38.

Напряжение питания постоянного тока аппаратуры - от 18 до 36 В, номинальное напряжение питания - 24 В.

Потребляемая мощность аппаратуры - не более 2,0 Вт, ток потребления - не более 80 мА.
