Паспорт средства измерений Колонки топливораздаточные, заводской номер 10ВАТ012560

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

53151-18

Наименование типа СИ (обозначение)

Колонки топливораздаточные (ДЖЕНЕРАЛ ПАМПС/Н)

Назначение средства измерений

 Колонки топливораздаточные «ДЖЕНЕРАЛ ПАМПС/Н» (далее - колонки) предназначены для измерений объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Модификация

ДЖЕНЕРАЛ ПАМПС/Н 22.1.1.0.0.

Описание типа

2018-53151-18.pdf

Тип производства

 Серийное

Заводской номер

10ВАТ012560

Год производства (возраст, лет)

2019 (6)

Производитель

ООО "Невская Звезда"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311507 от 2015-12-29
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В ПСКОВСКОЙ ОБЛАСТИ"
(ФБУ "ПСКОВСКИЙ ЦСМ")
ИНН: 6027008424
Действует		ДЖЕНЕРАЛ ПАМПС/Н 22.1.1.0.0.ВОПериодическая22.03.202321.03.2024МИ 1864-88C-ВО/22-03-2023/233068400ООО "ПСКОВНЕФТЕПРОДУКТ" Нет Нет
RA.RU.311507 от 2015-12-29
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В ПСКОВСКОЙ ОБЛАСТИ"
(ФБУ "ПСКОВСКИЙ ЦСМ")
ИНН: 6027008424
Действует		ДЖЕНЕРАЛ ПАМПС/Н 22.1.1.0.0.ВОПериодическая21.03.202420.03.2025Колонки топливораздаточные. Методика поверкиC-ВО/21-03-2024/325556316ООО СБЫТОВОЕ ОБЪЕДИНЕНИЕ "ПСКОВНЕФТЕПРОДУКТ" Да Нет
RA.RU.311507 от 2015-12-29
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В ПСКОВСКОЙ ОБЛАСТИ"
(ФБУ "ПСКОВСКИЙ ЦСМ")
ИНН: 6027008424
Действует		ДЖЕНЕРАЛ ПАМПС/Н 22.1.1.0.0.ВОПериодическая19.03.202518.03.2026МИ 1864-88C-ВО/19-03-2025/418033503ООО СБЫТОВОЕ ОБЪЕДИНЕНИЕ "ПСКОВНЕФТЕПРОДУКТ" Нет Нет

Технические и метрологические характеристики СИ -

Колонки топливораздаточные (ДЖЕНЕРАЛ ПАМПС/Н)

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальный расход через один раздаточный рукав, дм3/мин (л/мин)

50+5

80+8

100+10

160+16

Наименьший расход через один раздаточный рукав, дм3/мин (л/мин)

5

10

10

10

Минимальная доза выдачи, дм3 (л)

2

10

10

10

Пределы допускаемой основной относительной погрешности при температуре окружающего воздуха и топлива (20+5) °С, %:

- при минимальной дозе

+0,5

- при дозе больше минимальной

+0,25

Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающего воздуха и топлива, отличной (20+5) °С, в пределах температур от минус 40

до плюс 50 °С, %, не более

+0,25

Сходимость показаний, %

|0,25|

Максимальное давление, МПа

0,05

Верхний предел показаний указателя разового учета:

- выданного количества топлива, л

9 999,99

- цены за 1 л, руб.

99,99

- стоимости за выданную дозу, руб.

9 999,99

Верхний предел показаний указателя суммарного учета11, л

9 999 999

Дискретность показаний указателя разового учета:

- выданного количества топлива, л

0,01

- цены за 1 л, руб.

0,01

- стоимости за выданную дозу, руб.

0,01

Дискретность показаний указателя суммарного учета, л, не менее

1

Номинальная тонкость фильтрования, мкм

20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Длина раздаточного рукава, м, не менее

4,5

Общее количество раздаточных рукавов, шт., не более

4

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С

от -40 до +50

- диапазон относительной влажности, %, при 25 °С

от 30 до 100

- диапазон температуры топлива, °С:

- бензин

от -40 до +35

- дизельное топливо и керосин

от -4022 до +50

Параметры электропитания от сети переменного тока: - напряжение, В

от 195,5 до 253

- частота, Гц

от 323 до 418

50+1

Потребляемая мощность , кВ'А, не более; -при номинальном расходе 50 дм3/мин (л/мин)

0,75

- при номинальном расходе 80 и 100 дм3/мин (л/мин)

0,75

- при номинальном расходе 160 дм3/мин (л/мин)

1,5

Средний срок службы, лет

12

Средняя наработка на отказ, ч, не менее

12000

Маркировка взрывозащиты, не ниже

1ЕхIIBT3

Габаритные размеры и масса колонок указаны в таблице 4.

Таблица 4 - Габаритные размеры и масса колонок

Модификация

Габаритные размеры, мм (Д х Ш х В)

Масса, кг, не более

11.Х.Х.Х.Х

959 х 506 х 2136

180

12.Х.Х.Х.Х

1041 х 506 х 2136

190

22.Х.Х.Х.Х

1041 х 506 х 2136

205

24.Х.Х.Х.Х

1041 х 506 х 2136

220

Сателлит

490 х 490 х 2300

40


Заявитель


Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7(495) 491-78-12
Е-mail: sittek@mail.ru

Правообладатель


Изготовитель

Общество с ограниченной ответственностью «Невская Звезда» (ООО «Невская Звезда»)
ИНН 7811300230
Юридический адрес: 193318, г. Санкт-Петербург, ул. Коллонтай, 41, кор. 1, лит. В Адрес: 194064, г. Санкт-Петербург, Тихорецкий проспект, д. 4
Телефон /факс: +7(812) 327-77-11
E-mail: ce@nserv.ru

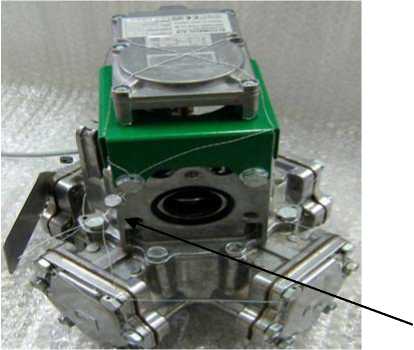

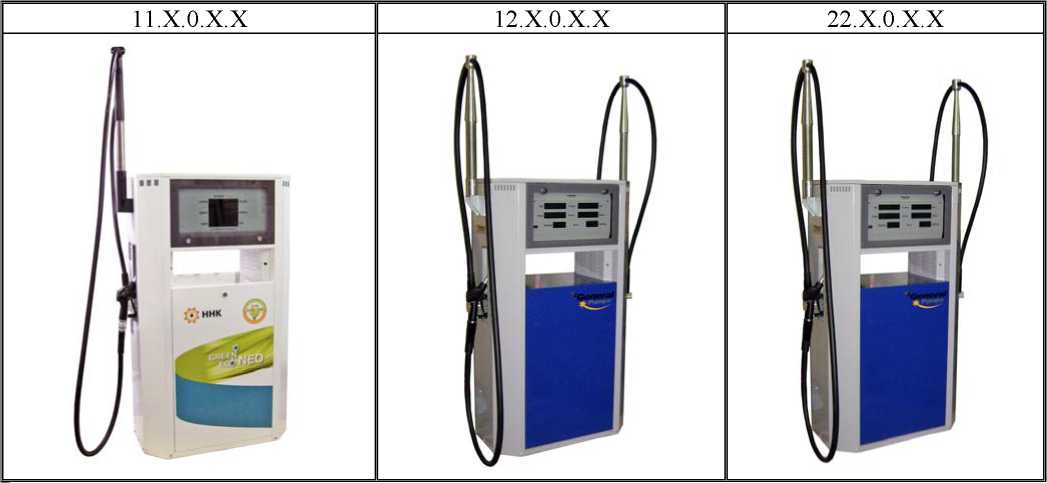

Внешний вид средства измерений: Колонки топливораздаточные, заводской номер №10ВАТ012560
Внешний вид средства измерений: Колонки топливораздаточные, заводской номер №10ВАТ012560
Внешний вид средства измерений: Колонки топливораздаточные, заводской номер №10ВАТ012560
Внешний вид средства измерений: Колонки топливораздаточные, заводской номер №10ВАТ012560

Все средства измерений ООО "Невская Звезда"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
32923-06
01.11.2011
 Колонки топливораздаточные, Дженерал Пампс
ООО "Невская Звезда" (РОССИЯ г.С.-Петербург) 		1 год
32923-09
01.08.2014
 Колонки топливораздаточные, Дженерал Пампс
ООО "Невская Звезда" (РОССИЯ г.С.-Петербург) 		ОТ
1 год
37410-08
01.04.2013
 Колонки топливораздаточные, Дженерал Пампс-М
ООО "Невская Звезда" (РОССИЯ г.С.-Петербург) 		ОТ
1 год
37410-09
01.08.2014
 Колонки топливораздаточные, Дженерал Пампс-М
ООО "Невская Звезда" (РОССИЯ г.С.-Петербург) 		ОТ
1 год
53151-13
04.04.2018
 Колонки топливораздаточные, ДЖЕНЕРАЛ ПАМПС/Н
ООО "Невская Звезда" (РОССИЯ г.С.-Петербург) 		ОТ
1 год
53152-13
04.04.2018
 Колонки топливораздаточные, ДЖЕНЕРАЛ ПАМПС-М/Н
ООО "Невская Звезда" (РОССИЯ г.С.-Петербург) 		ОТ
1 год
60553-15
06.05.2020
 Установки раздаточные жидкости, Дженерал Пампс-А
ООО "Невская Звезда" (РОССИЯ г.С.-Петербург) 		ОТ
МП 		1 год
69924-17
21.12.2022
 Колонки раздаточные сжиженного газа, ДЖЕНЕРАЛ ПАМПС LPG
ООО "Невская Звезда" (РОССИЯ г.С.-Петербург) 		ОТ
МП 		1 год
53151-18
01.06.2024
 Колонки топливораздаточные, ДЖЕНЕРАЛ ПАМПС/Н
ООО "Невская Звезда" (РОССИЯ г.С.-Петербург) 		ОТ
МП 		1 год
53152-18
01.06.2024
 Колонки топливораздаточные, ДЖЕНЕРАЛ ПАМПС-М/Н
ООО "Невская Звезда" (РОССИЯ г.С.-Петербург) 		ОТ
МП 		1 год

Статистика

Кол-во поверок - 190
Выдано извещений - 0
Кол-во периодических поверок - 187
Кол-во средств измерений - 113
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.

Кто поверяет Колонки топливораздаточные (ДЖЕНЕРАЛ ПАМПС/Н)

Наименование организации Cтатус
ФБУ "САХАЛИНСКИЙ ЦСМ"
(RA.RU.311389)		 РСТ
ФБУ "КАМЧАТСКИЙ ЦСМ"
(RA.RU.311296)		 РСТ
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)		 РСТ
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)		 РСТ
ФБУ "ИВАНОВСКИЙ ЦСМ"
(RA.RU.311260)		 РСТ
ФБУ "ВОЛОГОДСКИЙ ЦСМ"
(RA.RU.311504)		 РСТ

Стоимость поверки Колонки топливораздаточные (ДЖЕНЕРАЛ ПАМПС/Н)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Вологодский ЦСМ
Вологодская область 		1463 1463

Какие модификации данного типа СИ еще существуют

11.1.1.0.0; 24-111-00; Без модификации; дженерал пампс; ДЖЕНЕРАЛ ПАМПС X М36.2.0.0.3.0.0.0; ДЖЕНЕРАЛ ПАМПС Х М36.2.0.0.2.0.0.0; ДЖЕНЕРАЛ ПАМПС Х М48.2.0.0.3.0.0.0; ДЖЕНЕРАЛ ПАМПС-М/Н 24.1.0.0.0.0; ДЖЕНЕРАЛ ПАМПС-М/Н 24.2.0.0.0.0; ДЖЕНЕРАЛ ПАМПС-М/Н 24.2.1.0.0.0.0.0; ДЖЕНЕРАЛ ПАМПС-М/Н 48.1.0.0.0.0; ДЖЕНЕРАЛ ПАМПС-М/Н 48.1.0.0.1.0; ДЖЕНЕРАЛ ПАМПС-М/Н 48.2.0.0.0.0; ДЖЕНЕРАЛ ПАМПС/Н; ДЖЕНЕРАЛ ПАМПС/Н (1 рукав); Дженерал Пампс/Н 11.1.1.0.0; ДЖЕНЕРАЛ ПАМПС/Н 12.1.1.0.0; ДЖЕНЕРАЛ ПАМПС/Н 22.1.1.0.0.; мод. 22.1.1.0.0; Шельф...X КЕД-Х-0.25-Х-X...;
