Номер в гос. реестре

48062-11

Наименование типа СИ (обозначение)

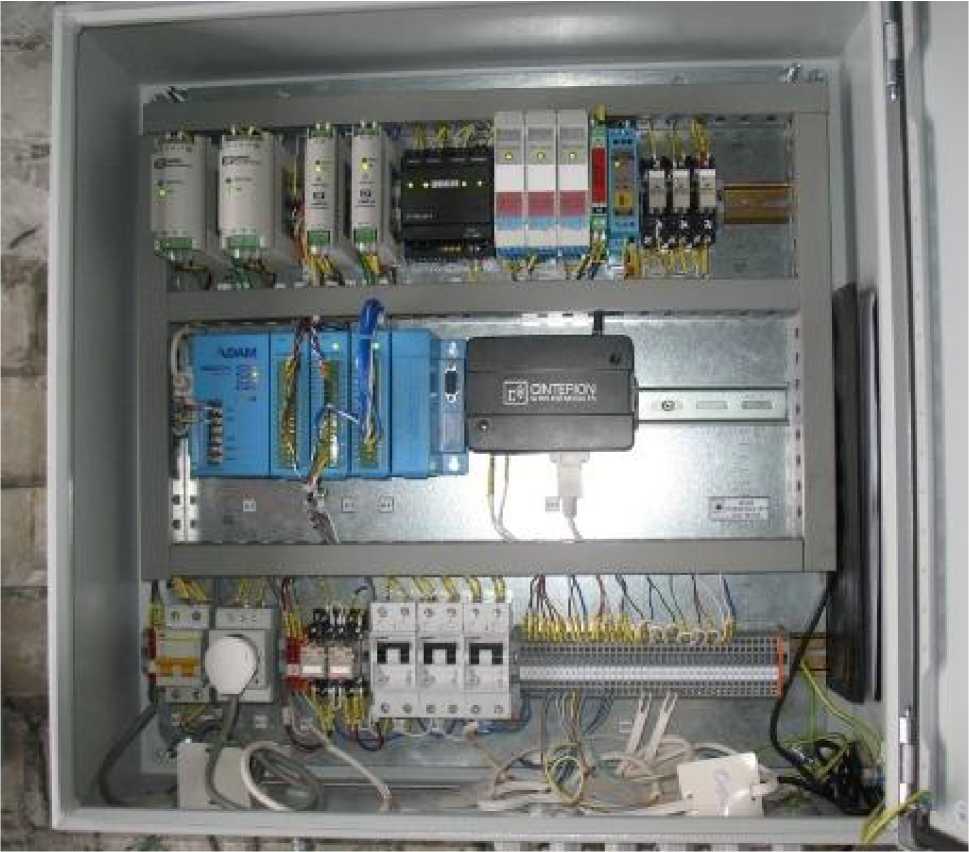

Комплексы измерительно-вычислительные программно-технические телеметрии (ПТК-Т1)

Назначение средства измерений

Модификация

ПТК-Т1

Описание типа

2012-48062-11.pdf

Тип производства

Заводской номер

131

Год производства (возраст, лет)

Год производства не указан

Производитель

ООО "Газпром газораспределение Йошкар-Ола"
Страна - РОССИЯ
Населенный пункт - г.Йошкар-Ола

Наименование

ИВК

Диапазоны входных сигналов:

• - силы постоянного тока, мА

• - напряжения, В

• - напряжения, мВ

от 4 до 20

от 0 до 1

от 0 до 5

от 0 до 10

от 0 до 150

от 0 до 500

Цифровые порты ввода/вывода

RS-485

RS-232

RS-232/RS-485

Пределы допускаемой основной приведенной погрешности ИВК при преобразовании входного аналогового сигнала в цифровой сигнал, %:

• - напряжения

• - силы постоянного тока

± 0,15

± 0,25

Пределы допускаемой дополнительной приведенной погрешности ИВК при преобразовании входного аналогового сигнала в цифровой сигнал от влияния изменения температуры окружающей среды от нормальной (23 ± 2 °С) в диапазоне температур от минус 10 до 50 °С, % /10 °С:

• - напряжения

• - силы постоянного тока

± 0,1

± 0,15

Пределы допускаемой относительной погрешности ИВК при измерении времени, %

± 0,01

Степень защиты по ГОСТ 14254-96

IP 40

Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

от минус 10 до 50 до 95 без конденсации от 84 до 108

Напряжение питания, В

220 ±10% (50±1 Гц)

Потребляемая мощность, Вт, не более

25

Г абаритные размеры, мм, не более

600х600х210

Масса, кг, не более

25

Средний срок службы, лет, не менее

10
