Номер в гос. реестре

51497-12

Наименование типа СИ (обозначение)

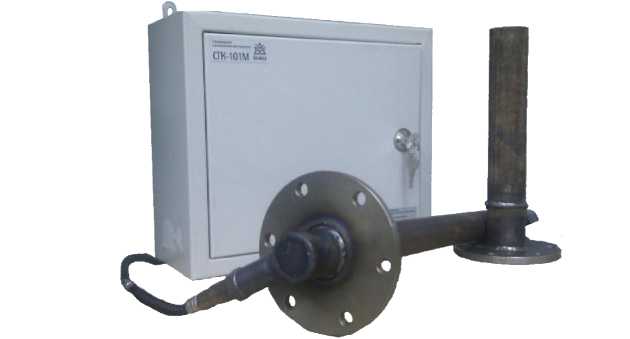

Газоанализаторы кислорода (СГК 101М)

Назначение средства измерений

Модификация

СГК 101М

Описание типа

2012-51497-12.pdf

Тип производства

Заводской номер

К.14-003

Год производства (возраст, лет)

Год производства не указан

Производитель

ООО "Бонэр-ВТ"
Страна - РОССИЯ
Населенный пункт - г.Новосибирск

Наименование характеристик

Значение характеристик

Диапазон измерений объемной доли кислорода, %

от 0 до 21

Пределы допускаемой основной абсолютной погрешности в диапазоне измерения объемной доли кислорода (0-5) % (Д₀), %

± 0,2

Пределы допускаемой основной относительной погрешности в диапазоне измерения объемной доли кислорода (5-21) % (5о), %

± 5

Пределы допускаемой вариации выходного сигнала, %

0,5Д₀ (для диапазона (0-5) %)

0,5 6₀ (для диапазона (5-21) %)

Пределы допускаемой дополнительной погрешности за счет

0,5Д0 (для диапазона (0-5) %)

изменения температуры окружающей среды от нормальной на каждые 10 ^оС

0,5 6₀ (для диапазона (5-21) %)

Пределы допускаемой дополнительной погрешности за счет

0,5Д0 (для диапазона (0-5) %)

изменения атмосферного давления от нормального на каждые

3,3 кПа

0,5 6₀ (для диапазона (5-21) %)

Время установления показаний, с, не более

10

Параметры анализируемого газового потока:

- температура, °С

от 0 до 800

- запыленность, г/м³, не более

30

- влажность, %

от 0 до 100

- скорость потока анализируемой среды в газоходе, м/с

от 2 до 15

Выходной сигнал при сопротивлении нагрузки (0-2,5) кОм, мА

от 4 до 20

Время прогрева газоанализатора, мин, не более

40

Напряжение питания от сети переменного тока частотой

220⁺22

(50 ± 1) Гц, В

-33

Потребляемая мощность, В •А, не более

60

Габаритные размеры блока измерительного (длина х ширина х высота), мм, не более Измерительная камера со встроенным датчиком кислорода

260x220x160

(диаметр, длина)

36, 40

Длина погружаемой части пробоотборного зонда, мм, не более

2000

Масса блока измерительного, кг, не более

5,5

Масса измерительной камеры со встроенным датчиком кислорода, кг, не более

6

Допустимая производственная вибрация: - с частотой, Гц, не более

25

- амплитудой, мм, не более

0,1

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от 5 до 45

- относительная влажность окружающего воздуха при температуре 35 °С, %, не более

80

- атмосферное давление, мм рт. ст.

от 630 до 800

Вероятность безотказной работы за 1000 ч, не менее

0,95

Средняя наработка на отказ, ч, не менее

4000

Средний срок службы, лет, не менее

5
