Номер в гос. реестре

58398-19

Наименование типа СИ (обозначение)

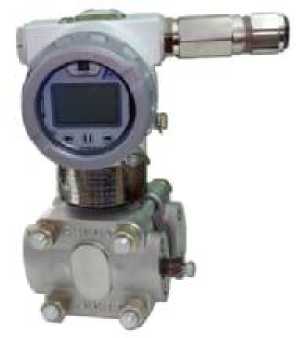

Датчики давления (ТЖИУ406-М100-АС-Вн)

Назначение средства измерений

Модификация

ТЖИУ.406 ДИ-М100-АС-Вн-2150

Описание типа

2020-58398-19.pdf

Тип производства

Заводской номер

2210481

Год производства (возраст, лет)

2022 (3)

Производитель

ФГУП "ВНИИ автоматики им.Н.Л.Духова" (ВНИИА)
Страна - РОССИЯ
Населенный пункт - г.Москва

Наименование характеристики

Значение

Диапазоны измерений давления: ^{1) 2)}

- датчиков избыточного давления

минимальный диапазон измерений, кПа

от 0 до 0,16

максимальный диапазон измерений, МПа

от 0 до 100

- датчиков разности давлений

минимальный диапазон измерений, кПа

от 0 до 0,16

максимальный диапазон измерений, МПа

от 0 до 16

- датчиков абсолютного давления

минимальный диапазон измерений, кПа

от 0 до 16

максимальный диапазон измерений, МПа

от 0 до 25

- датчиков избыточного давления - разрежения

минимальный диапазон измерений, кПа

от -0,2 до 0,2

максимальный диапазон измерений, МПа

от - 0,1 до 2,4

- датчиков разрежения

минимальный диапазон измерений, кПа

от -0,4 до 0

максимальный диапазон измерений, кПа

от -100 до 0

Минимальный шаг изменений диапазона измерений

(верхнего и/или нижнего пределов измерений), для

перенастраиваемых датчиков, % от максимального

0,1

диапазона измерений ³⁾

Пределы допускаемой основной приведенной

(от    настроенного    диапазона    измерений)³⁾

погрешности g (в диапазоне температур окружающей

±0,10; ±0,15; ±0,25; ±0,50 ⁴⁾

среды         от +21 до +25 °С), %

Вариация выходного сигнала, не более, %:

- для датчиков с пределами допускаемой основной

приведенной (от настроенного диапазона измерений)

L. 1

погрешности |у₀|< ±0,15 %

^|Y0 ¹

- для датчиков с пределами допускаемой основной

приведенной (от настроенного диапазона измерений)

^{0,5 |}Y0 ¹

погрешности |у₀|> ±0,15 %

Пределы допускаемой дополнительной приведенной

(от настроенного диапазона измерений) погрешности

Ут,    вызванной    отклонением    температуры

окружающего воздуха от нормальных условий от 21

до 25 °С), % /10 °С:

- для датчиков с пределами допускаемой основной

приведенной (от настроенного диапазона измерений)

Q Qfj _|_^С.°⁵-£^Р11Ш.-^РН1Ое)   4)

погрешности ±0,10 %; ±0,15 %

Р»^Р_Е     J

- для датчиков с пределами допускаемой основной

Г     0 05- СР - Р 1    ,

приведенной (от настроенного диапазона измерений)

_ д 1-|-  =    ^kl:j3i

^:         р -Р

погрешности ±0,25; ±0,50

L          ^гв ^гн

Пределы допускаемой дополнительной приведенной

(от диапазона измерений) погрешности gp датчиков

.    ^ГР   1Г в мак  н мал J д]

разности давлений, вызванной воздействием

‘JD       р D

ыах        е н

рабочего (статического) давления, %

Наименование характеристики

Значение

Выходные сигналы:

• - аналоговый сигнал постоянного тока, мА

• - цифровой сигнал

• - цифровая индикация выходного сигнала в десятеричном коде

от 5 до 0; от 0 до 5; от 4 до 20; от 20 до 4 Протокол HART, протокол MODBUS RTU с интерфейсом RS-485 на индикаторе жидкокристаллического дисплея

Электрическое питание, В

от 9 до 48, от 15 до 48, от 13 до 48, от 19 до 48 (в зависимости от исполнения и подсветки ЖКИ)

Условия эксплуатации: ¹

Температура окружающей среды для видов климатического исполнения по ГОСТ 15150-69, °С:

• - УХЛ3.1

• - У2

• - ТМ2

• - ТВ2,ТВ3,ТВ3.1

• - Относительная влажность окружающей среды, %

от +5 до +50; от +1 до +80¹⁾ от -40 до +80; от -50 до +80¹⁾ от +5 до +50; от -25 до +80¹⁾ от +5 до +50; от -25 до +80¹⁾ до 100

Масса, кг, не более ²⁾

от 3,0 до 14,0

Габаритные размеры, мм, не более: ²⁾

• - высота

• - ширина

• - длина

252

184

143

Назначенный срок службы, не менее, лет:

• - для климатического исполнения ТМ2,ТВ2

• - для климатического исполнения УХЛ3.1, У2, ТВ3, ТВ3.1

15

20

Наименование характеристики

Значение

Наработка на отказ, не менее, часов

270000

Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254.

IP67

Маркировка взрывозащищиты

«1 Ex d IIB T4 Gb Х»

Примечания:

• ¹⁾ Изготавливаются по требованию заказчика.

• ²⁾ В зависимости от исполнения, конкретные значения приведены в Руководстве по эксплуатации.
