Паспорт средства измерений Установки заправочные сжатого природного газа, заводской номер 5

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

65434-16

Наименование типа СИ (обозначение)

Установки заправочные сжатого природного газа (Эталон)

Назначение средства измерений

Установки заправочные сжатого природного газа Эталон (далее - УЗГ) предназначены для измерений массы сжатого природного газа (метана), далее - газ, при его выдаче в баллоны автотранспортных средств, а также в баллоны передвижных автогазозаправщиков (далее -ПАГЗ).

Модификация

Эталон

Описание типа

2016-65434-16.pdf

Тип производства

Серийное

Заводской номер

5

Год производства (возраст, лет)

Год производства не указан

Производитель

ООО Завод "Саратовгазавтоматика"
Страна - РОССИЯ
Населенный пункт - г.Саратов

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
РОСС.RU.0001.310109 от 2013-02-05
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Ставропольском крае"
(ФБУ "Ставропольский ЦСМ")
ИНН: 2634013109
Прекращен
2016-02-29
ЭталонАЬБез статуса20.11.202019.11.2022методика поверки06/3-1780Южный филиал ООО "Газпром газомоторное топливо" Нет Да
RA.RU.311488 от 2015-12-28
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В СЕВЕРО-КАВКАЗСКОМ ФЕДЕРАЛЬНОМ ОКРУГЕ"
(ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ")
ИНН: 2634013109
Прекращен
2024-02-12
ЭталонАЬПериодическая09.11.202108.11.2023методика поверкиC-АЬ/09-11-2021/107703031Южный филиал ООО "Газпром газомоторное топливо" Нет Нет

Технические и метрологические характеристики СИ -

Установки заправочные сжатого природного газа (Эталон)

приведены в таблице 3.

Таблица 3

Наименование

Значение

1

2

Максимальный расход, кг/мин

12

Минимальный расход, кг/мин

2

Минимальная доза выдачи, кг

4

Пределы допускаемой относительной погрешности измерений

±1,0

массы отпущенного газа, % от измеряемого значения

Максимальное входное давление, МПа

25,0

Рабочее давление, МПа, не более: - автотранспортных средств

20,0

- для ПАГЗ

25,0

Выходное давление заправки газа, МПа, не более:

- автотранспортных средств

19,6

- для ПАГЗ

24,5

Верхний предел показаний счётчика разового учёта: - масса выданного газа, кг

99999,99

- стоимости за выданное количество, руб.

99999,99

- цены за кг, руб.

99999,99

Дискретность показаний счётчика разового учёта:

- массы выданного газа, кг

0,01

- стоимости за выданное количество, руб.

0,01

- цены за кг, руб.

0,01

Диапазон рабочих температур, °C

от -40 до +40

Продолжение таблицы 3

1

2

Относительная влажность, %, не более

98, при температуре

+25 °С

Электропитание от сети переменного тока:

  • - напряжением, В

  • - частотой, Гц

от 187 до 242

50±1

Потребляемая мощность, В •А, не более

90

Длина заправочного шланга, м, не менее

3

Габаритные размеры (Д х Ш х В), мм

920 х 610 х 2000

Масса, кг, не более

- Эталон-900

- Эталон-1800

160

220

Средняя наработка на отказ, ч, не менее

50000

Средний срок службы, лет

20

Маркировка взрывозащиты

ExIIbT2Gb


Заявитель


Испытательный центр


Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс: (495) 491-78-12
E-mail: sittek@mail.ru

Правообладатель


Изготовитель


Общество с ограниченной ответственностью Завод «Саратовгазавтоматика»
(ООО Завод «Саратовгазавтоматика»)
ИНН 6451105825
Адрес: РФ, 410008, г. Саратов, ул. Лопатина Гора, 7
Тел: (8452) 52-83-85, факс: (8452) 49-60-22
E-mail: sargazav@sargazav.ru
http://www.sargazav.ru/

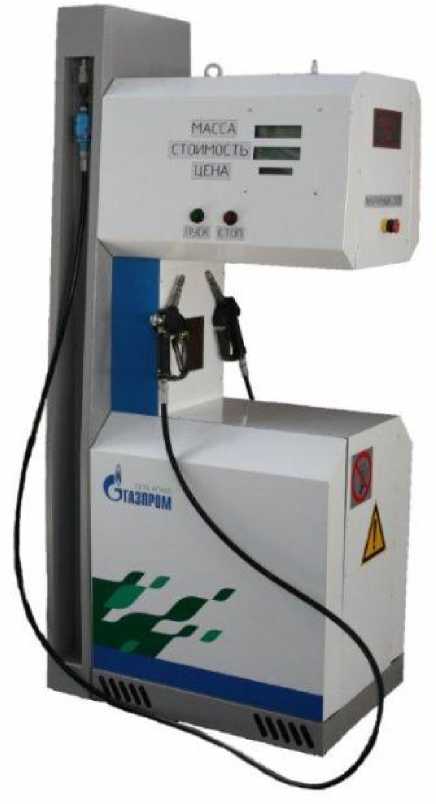

Внешний вид средства измерений: Установки заправочные сжатого природного газа, заводской номер №5
Внешний вид средства измерений: Установки заправочные сжатого природного газа, заводской номер №5
Внешний вид средства измерений: Установки заправочные сжатого природного газа, заводской номер №5
Внешний вид средства измерений: Установки заправочные сжатого природного газа, заводской номер №5

Все средства измерений ООО Завод "Саратовгазавтоматика"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
37051-08
01.03.2013
Расходомеры газа ультразвуковые, MPU
ООО Завод "Саратовгазавтоматика" (РОССИЯ г.Саратов)
ОТ
3 года
37051-13
28.10.2018
Расходомеры газа ультразвуковые, MPU мод. MPU 1200, MPU 800, MPU 600 и MPU 200
ООО Завод "Саратовгазавтоматика" (РОССИЯ г.Саратов)
3 года
62616-15
07.12.2025
Расходомеры-счётчики газа ультразвуковые, УВИР
ООО Завод "Саратовгазавтоматика" (РОССИЯ г.Саратов)
ОТ
МП
4 года
65434-16
19.10.2021
Установки заправочные сжатого природного газа, Эталон
ООО Завод "Саратовгазавтоматика" (РОССИЯ г.Саратов)
ОТ
МП
2 года
37051-19
10.04.2024
Расходомеры газа ультразвуковые, MPU мод. MPU 1200, MPU 800, MPU 600 и MPU 200
ООО Завод "Саратовгазавтоматика" (РОССИЯ г.Саратов)
ОТ
МП
4 года
75554-19
17.07.2024
Установки трубопоршневые двунаправленные, ТПУ СГА
ООО Завод "Саратовгазавтоматика" (РОССИЯ г.Саратов)
ОТ
МП
2 года

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Кто поверяет Установки заправочные сжатого природного газа (Эталон)

Наименование организации Cтатус
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ"
(РОСС.RU.0001.310109)
РСТ
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
(RA.RU.311488)
РСТ
ФБУ "ДАГЕСТАНСКИЙ ЦСМ"
(RA.RU.311505)
РСТ

Стоимость поверки Установки заправочные сжатого природного газа (Эталон)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Волгоградский ЦСМ
Волгоградская область
1330 1330

Какие модификации данного типа СИ еще существуют

мод. топаз; Эталон;
