ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

82839-21

Наименование типа СИ (обозначение)

Контроллеры программируемые логические BRIC (BRIC)

Назначение средства измерений

 Контроллеры программируемые логические BRIC (далее по тексту - контроллеры) предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей и силы постоянного тока, дискретных сигналов в виде импульсов, и на основе получаемой измерительной информации выдачи управляющих воздействий в аналоговой и дискретной форме.

Модификация

BRIC

Описание типа

2021-82839-21.pdf

Тип производства

 Единичное

Заводской номер

21120050

Год производства (возраст, лет)

2021 (4)

Производитель

Общество с ограниченной ответственностью "СНЭМА-СЕРВИС" (ООО "СНЭМА-СЕРВИС")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Уфа

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.312260 от 2017-07-17
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "СНЭМА-СЕРВИС"
(ООО "СНЭМА-СЕРВИС")
ИНН: 0278088368
Действует		BRICВРЮПервичная06.04.202205.04.2023НА.ГНМЦ.0530-20 МПC-ВРЮ/06-04-2022/146080772ООО "СНЭМА-СЕРВИС" ИНН 0278088368 Да Нет

Технические и метрологические характеристики СИ -

Контроллеры программируемые логические BRIC (BRIC)

Таблица 3 - Метрологические характеристики контроллера программируемого логически серии «BRIC» и его модулей

Наименование характеристики

Значение

Контроллер

BRIC

Модули расширения

BRIC-AI-16

BRIC-DI-16

BRIC-AO-4

Диапазон         измерения

(генерация) тока входных (выходных)      аналоговых

каналов, мА

Входные от 0 до 20 от 4 до 20

Входные от 0 до 20 от 4 до 20

-

Выходные от 0 до 20 от 4 до 20

Пределы       допускаемой

основной приведенной к диапазону      погрешности

измерения/генерация    тока

входных/выходных каналов при температуре окружающей среды 20±5 °С, %

±0,1

±0,1

-

±0,15

Пределы       допускаемой

приведенной к диапазону погрешности измерения/генерация    тока

входных/выходных каналов во всем диапазоне рабочих температур, %

±0,2

±0,2

-

±0,3

Диапазон частот входных импульсов       дискретных

каналов, Гц

До 10000

-

До 10000

-

Абсолютная    погрешность

счета входных импульсов, на каждые 10000 импульсов, импульс

±1

-

±1

-

Примечание - входные аналоговые каналы предназначены для измерения тока, а выходные аналоговые каналы для генерации. Диапазон измерения (генерации) тока аналоговых каналов зависит от конфигурации.

Таблица 4 - Основные технические характеристики общие для контроллера программируемого

логически серии BRIC

Наименование характеристики

Значение

Контроллер

BRIC

Модули расширения

BRIC-AI-16

BRIC-DI-16

BRIC-AO-4

Количество входных аналоговых измерительных каналов

8

16

-

-

Количество входных дискретных каналов подсчета импульсов

16

-

16

-

Количество выходных аналоговых каналов генерации тока

-

-

-

4

Продолжение таблицы 4

Наименование характеристики

Значение

Контроллер

BRIC

Модули расширения

BRIC-AI-16

BRIC-DI-16

BRIC-AO-4

Гальваническая изоляция

входных и выходных каналов,

1000

В

Параметры электрического

питания:

- напряжение постоянного

тока, В

от 10 до 30

Потребляемая мощность, Вт, не более

10

Габаритные размеры средства измерений, мм, не более

- высота

115

115

115

115

- ширина

190

100

100

70

- длина

50

50

50

50

Масса, кг, не более

1

Условия эксплуатации:

- температура окружающей

среды, °С

от -40 до +80

- относительная влажность, %

- атмосферное давление, кПа

от 20 до 95

от 84 до 107

Средний срок службы, лет

10

Средняя наработка на отказ, ч

75000


Заявитель


Испытательный центр

Акционерное общество «Нефтеавтоматика»
Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а
Тел/факс: +7 (843) 295-30-47, 295-30-96;
E-mail: gnmc@nefteavtomatika.ru

Правообладатель


Изготовитель

Общество с ограниченной ответственностью «СНЭМА-СЕРВИС» (ООО «СНЭМА-СЕРВИС) ИНН 0278088368
Адрес: 450022, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, 24 Тел/факс: +7 (347) 228-43-16 / +7 (347) 228-42-16
E-mail: company@snemaservis.ru

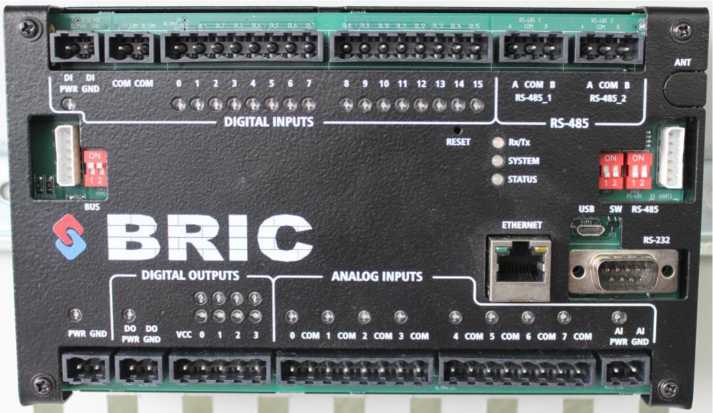

Внешний вид средства измерений: Контроллеры программируемые логические BRIC, заводской номер №21120050

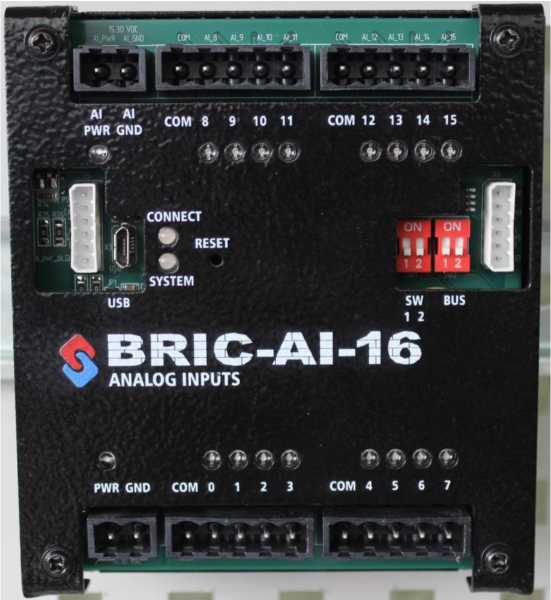

Внешний вид средства измерений: Контроллеры программируемые логические BRIC, заводской номер №21120050
Внешний вид средства измерений: Контроллеры программируемые логические BRIC, заводской номер №21120050
Внешний вид средства измерений: Контроллеры программируемые логические BRIC, заводской номер №21120050
