ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

63161-16

Наименование типа СИ (обозначение)

Калибраторы (серии ТС701)

Назначение средства измерений

 Калибраторы серии ТС701 (далее по тексту - калибраторы) предназначены для воспроизведения нормированных значений линейных перемещений при поверке и калибровке контактных навесных и бесконтактных измерителей перемещений.

Модификация

ТС701-50-2-0,5

Описание типа

2024-63161-16.pdf

Тип производства

 Серийное

Заводской номер

13

Год производства (возраст, лет)

2022 (3)

Производитель

Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы»)
Страна - РОССИЯ
Населенный пункт - г. Иваново

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.312318 от 2017-10-05
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ТМС РУС"
(ООО "ТМС РУС")
ИНН: 7734543028
Прекращен
2024-06-11		ТС701-50-2-0,5ДКВПервичная21.03.202220.03.2023МП 63161-16C-ДКВ/21-03-2022/143080651юридическое лицо Нет Нет
RA.RU.311341 от 2015-09-25
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ"
(ФБУ "НИЦ ПМ - РОСТЕСТ")
ИНН: 7727061249
Действует		ТС701-50-2-0,5МАПериодическая10.04.202309.04.2024МП 63161-16C-МА/10-04-2023/238480952АО "Композит" Нет Нет
RA.RU.311341 от 2015-09-25
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ"
(ФБУ "НИЦ ПМ - РОСТЕСТ")
ИНН: 7727061249
Действует		ТС701-50-2-0,5МАПериодическая07.06.202406.06.2025МП 63161-16C-МА/07-06-2024/345623250АО "Композит" Нет Нет

Технические и метрологические характеристики СИ -

Калибраторы (серии ТС701)

Таблица 2 - Диапазон воспроизведений линейных перемещений калибраторов

Модификация калибраторов

Диапазон воспроизведений линейных перемещений, мм

TC701-12-1-Z, TC701-12-2-Z

от 0 до 12

TC701-25-1-Z, TC701-25-2-Z

от 0 до 25

TC701-50-1-Z, TC701-50-2-Z

от 0 до 50

TC701-60-1-Z, TC701-60-2-Z

от 0 до 60

TC701-100-1-Z, TC701-100-2-Z

от 0 до 100

Таблица 3 - Пределы допускаемой погрешности воспроизведения линейных перемещений калибраторов при температуре окружающего воздуха (20 ± 2) °С

Параметр

(Z)

Пределы допускаемой погрешности*

Шаг дискретности отсчета, мкм

Абсолютной, мкм, в диапазоне перемещений от 0 до 300 мкм включ.

Относительной, % , в диапазоне перемещений свыше 300 мкм

0,2

± 0,2

± 0,06

0,1

0,5

± 0,5

± 0,15

0,25

1,0

± 1,0

± 0,30

0,5

Примечание: * - без учета шага дискретности отсчета.

Таблица 4 - Габаритные размеры калибраторов (без учета отсчетного ус тройства)

Модификации калибраторов

Г абаритные размеры, мм, не более (длина х ширина х высота)

TC701-12-1-Z, TC701-12-2-Z

250х250х480

TC701-25-1-Z, TC701-25-2-Z

250х250х500

TC701-50-1-Z, TC701-50-2-Z

160х160х450

TC701-60-1-Z, TC701-60-2-Z

190х190х520

TC701-100-1-Z, TC701-100-2-Z

230х200х370

Таблица 5 - Масса калибраторов (без учета отсчетного устройства)

Модификации калибраторов

Масса, кг, не более

TC701-12-1-Z, TC701-12-2-Z

14

TC701-25-1-Z, TC701-25-2-Z

15

TC701-50-1-Z, TC701-50-2-Z

10

TC701-60-1-Z, TC701-60-2-Z

17

TC701-100-1-Z, TC701-100-2-Z

20

Питание калибраторов осуществляется от сети переменного тока (через источник сетевого питания).

Параметры электрической сети:

  • - напряжение, В.........................230 ± 10 %;

  • - частота, Гц..............................50 ± 1.

Вероятность безотказной работы калибраторов за 2000 часов, не менее - 0,9.

Средний срок службы калибраторов не менее 10 лет.

Диапазон рабочих температур, °С Относительная влажность, %

от 18 до 22 от 40 до 80.


Заявитель


Испытательный центр

Федеральное   государственное   унитарное   предприятие   «Всероссийский   научно
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru

Правообладатель


Изготовитель

ООО «Тестсистемы»
ИНН 3702524018
Юридический адрес: 153027, РФ, г. Иваново, ул. Павла Большевикова, д. 27
Почтовый адрес: 153012, РФ, г. Иваново, а/я 251
Тел/факс. (4932) 590-884, 590-885;
E-mail:abel@test-systems.ru

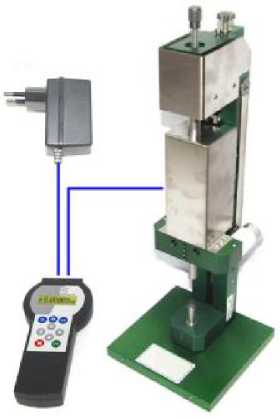

Внешний вид средства измерений: Калибраторы, заводской номер №13
Внешний вид средства измерений: Калибраторы, заводской номер №13
Внешний вид средства измерений: Калибраторы, заводской номер №13
Внешний вид средства измерений: Калибраторы, заводской номер №13
