Паспорт средства измерений Установка пикнометрическая, заводской номер 0504

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

72954-18

Наименование типа СИ (обозначение)

Установка пикнометрическая (H&D Fitzgerald Ltd.)

Назначение средства измерений

 Установка пикнометрическая H&D Fitzgerald Ltd. (далее - установка) предназначена для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также в качестве рабочего эталона 1-го разряда согласно ГОСТ 8.024-2002 для проведения поверки поточных преобразователей плотности жидкости в условиях эксплуатации.

Модификация

нет модификации

Описание типа

2023-72954-18.pdf

Тип производства

 Единичное

Заводской номер

0504

Год производства (возраст, лет)

2017 (8)

Производитель

Фирма "H&D Fitzgerald Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311541 от 2016-01-28
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
ИНН: 7809022120
Действует		нет модификацииВПериодическая09.02.202208.02.2023МП 2302-0109-2018; МП 2302-0097-2017C-В/09-02-2022/138090316юридическое лицо Нет Нет

Технические и метрологические характеристики СИ -

Установка пикнометрическая (H&D Fitzgerald Ltd.)

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений плотности жидкости, кг/м3

от 700 до 1100

Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3

±0,10

Номинальные значения вместимости пикнометров, см3

1129,385

1129,920

1130,626

1129,993

Пределы допускаемой абсолютной погрешности вместимости пикнометров, см3

±0,02

Масса пикнометра, заполненного жидкостью, г, не более

6100

Масса пустого пикнометра, г, не более

4600

Пределы допускаемого значения размаха показаний весов при измерении массы жидкости в пикнометрах, г

±0,03

Диапазон измерений температуры, °С

от +5 до +50

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±(0,3+0,005|t|)

Диапазон измерений избыточного давления, МПа

от 0,1 до 14

Пределы допускаемой приведенной к верхнему пределу погрешности измерений избыточного давления, %

±0,02

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры установки (Ш*Г*В), мм, не более

650x500x930

Масса установки, кг, не более

130

Условия эксплуатации установки: - температура жидкости, °С

от +5 до +50

- рабочее давление жидкости, МПа

от 0,1 до 6,0

- температура окружающего воздуха, °С

от -25 до +50

- относительная влажность воздуха, %, не более

100

- атмосферное давление, гПа

от 980 до 1030

Средний срок службы, лет

10


Заявитель


Общество с ограниченной ответственностью «Ноябрьскнефтегазавтоматика» (ООО «ННГА»)
ИНН 8905032469
Адрес: 629809, Ямало-Ненецкий автономный округ, г. Ноябрьск, Промзона Промузел Пелей, панель 16, Промзона
Телефон: +7 (3496) 37-29-58
Факс: +7 (3496) 37-28-32

Испытательный центр

Федеральное    государственное    унитарное    предприятие    «Всероссийский
научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru

Правообладатель


Изготовитель


Фирма «H&D Fitzgerald Ltd.», Великобритания
Адрес: Cefn Du, Tremeirchion, St. Asaph, LL17 OUS
Телефон: +44 (0) 1352 720774
E-mail: info@density.co.uk

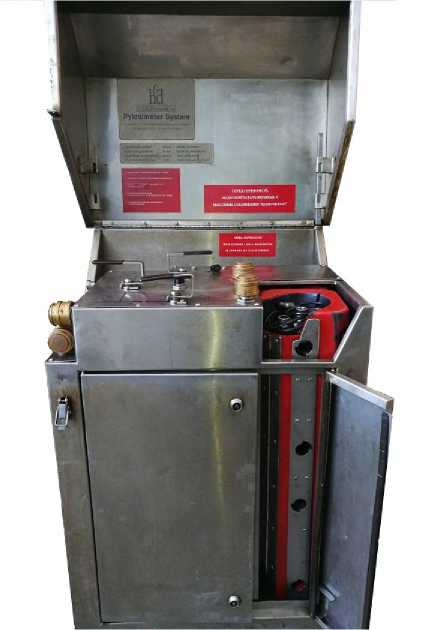

Внешний вид средства измерений: Установка пикнометрическая, заводской номер №0504
Внешний вид средства измерений: Установка пикнометрическая, заводской номер №0504
