Паспорт средства измерений Трансформаторы тока, заводской номер 5170

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

83057-21

Наименование типа СИ (обозначение)

Трансформаторы тока (ТВ-110-I-5 ХЛ2)

Назначение средства измерений

 Трансформаторы тока ТВ-110-1-5 ХЛ2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Модификация

-

Описание типа

2021-83057-21.pdf

Тип производства

 Единичное

Заводской номер

5170

Год производства (возраст, лет)

2005 (20)

Производитель

ОАО "СЗТТ"
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311312 от 2015-08-28
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Удмуртской Республике»
(ФБУ «Удмуртский ЦСМ»)
ИНН: 1831033455
Действует		-АОПериодическая16.02.202215.02.2026ГОСТ 8.217-03 ГСИ. Трансформаторы тока. Методика поверкиC-АО/16-02-2022/133338525ПАО "ФСК ЕЭС" Нет Нет
RA.RU.311312 от 2015-08-28
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Удмуртской Республике»
(ФБУ «Удмуртский ЦСМ»)
ИНН: 1831033455
Действует		-АОПериодическая16.02.202203.05.2025ГОСТ 8.217-03 ГСИ. Трансформаторы тока. Методика поверкиC-АО/16-02-2022/133482835ПАО "ФСК ЕЭС" Нет Нет
RA.RU.311318 от 2015-09-04
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ"ИНВЕСТИЦИОННАЯ ИНЖИНИРИНГОВАЯ КОМПАНИЯ"УЭНКО"
(ООО "ИИК "УЭНКО")
ИНН: 6671116318
Действует		ТВ-110-I-5 ХЛ2ВЗБПериодическая25.03.202524.03.2029ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки"C-ВЗБ/25-03-2025/421310908Филиал ПАО "Россети" - Пермское ПМЭС, ИНН 4716016979 Нет Нет

Технические и метрологические характеристики СИ -

Трансформаторы тока (ТВ-110-I-5 ХЛ2)

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

5259, 5253, 5254, 5249,

5261, 5247

5170, 5166, 5167, 5768,

5767, 5766, 5763, 5765,

5764, 5771, 5463, 5775,

5422, 5432, 5772

Номинальное напряжение, кВ

110

110

Номинальный первичный ток 11ном, А

400

600

Номинальный вторичный ток Вном, А

5

5

Номинальная частота Гном, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка

(с коэффициентом мощности cos ф = 0,8), В^А

20

20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +40


Заявитель


Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель


Изготовитель

Открытое акционерное общество «Свердловский завод трансформаторов тока»
(ОАО «СЗТТ»)
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru

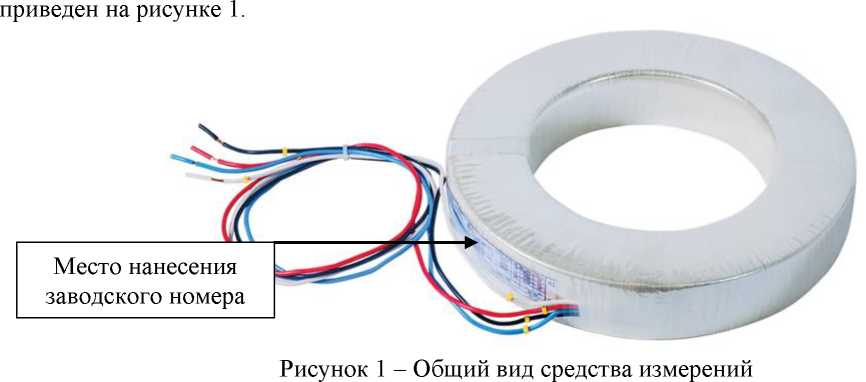

Внешний вид средства измерений: Трансформаторы тока, заводской номер №5170
Внешний вид средства измерений: Трансформаторы тока, заводской номер №5170

Все средства измерений ОАО "СЗТТ"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
66629-17
13.02.2027
 Трансформаторы напряжения незаземляемые серии НОЛ, серии НОЛ
ОАО "СЗТТ" (РОССИЯ г. Екатеринбург) 		ОТ
МП 		16 лет
83057-21

 Трансформаторы тока, ТВ-110-I-5 ХЛ2
ОАО "СЗТТ" (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
83532-21

 Трансформаторы тока, ТОЛ
ОАО "СЗТТ" (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
84479-22

 Трансформаторы напряжения, ЗНОЛП.4-10 У2
ОАО "СЗТТ" (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года

Статистика

Кол-во поверок - 45
Выдано извещений - 0
Кол-во периодических поверок - 45
Кол-во средств измерений - 24
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 1085 дн.

Кто поверяет Трансформаторы тока (ТВ-110-I-5 ХЛ2)

Наименование организации Cтатус
ФБУ "УДМУРТСКИЙ ЦСМ"
(RA.RU.311312)		 РСТ
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)		 РСТ

Стоимость поверки Трансформаторы тока (ТВ-110-I-5 ХЛ2)

Организация, регион Стоимость, руб Средняя стоимость

Какие модификации данного типа СИ еще существуют

Без модификации; ТВ-110-I-5 ХЛ2;
