Номер в гос. реестре

55771-13

Наименование типа СИ (обозначение)

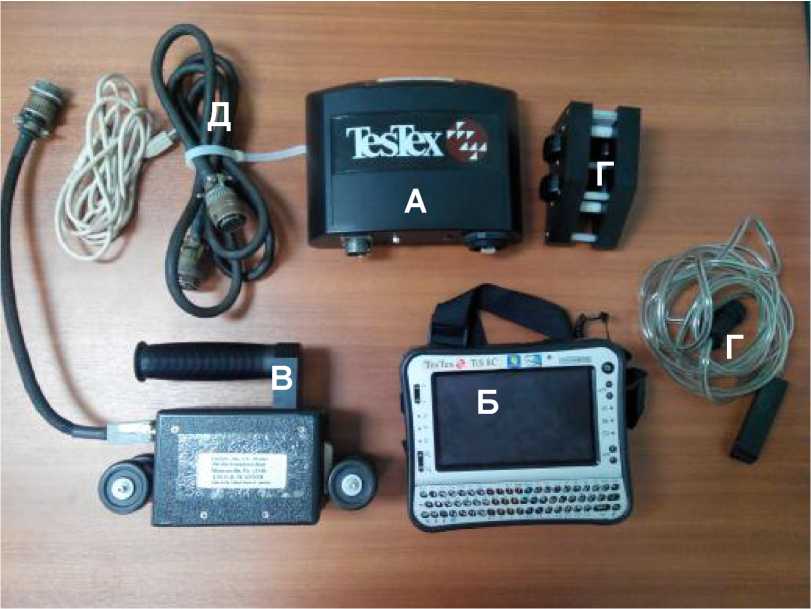

Дефектоскопы многоканальные вихретоковые для контроля труб с внешней стороны (TiS 8C)

Назначение средства измерений

Модификация

TiS 8C

Описание типа

2013-55771-13.pdf

Тип производства

Заводской номер

14-3262-03

Год производства (возраст, лет)

2014 (11)

Производитель

Компания "TesTex, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ

Наименование характеристики

Значение

Диапазон установки частоты возбуждения тока, Гц

От 5 до 2000

Допускаемое отклонение установки частоты возбуждения тока, %

± 2

Диапазон установки напряжения возбуждения тока, В

От 0,3 до 4,5

Режим Hawkeye

Порог чувствительности к поверхностным дефектам при шероховатости поверхности Ra 1,25 мкм на искусственных дефектах типа «пропил»: минимальная глубина выявляемых дефектов, мм

0,2

Пределы допускаемой абсолютной погрешности измерения глубины искусственных дефектов типа «пропил», мм

± 0,2

Режим Scan

Диапазон измерения глубины дефектов, % толщины стенки

От 10 до 100 (сквозной дефект)

Пределы допускаемой абсолютной погрешности измерения глубины дефектов, % толщины стенки

± 10

Разрешающая способность, мм

10

Диаметр сканера, мм

От 6 до 700, плоский сканер

Максимальная толщина стенки трубы, мм

До 22

Технические характеристики

Габаритные размеры электронного блока (длина ^х ширина ^х высота), мм, не более

381 ^х 64 ^х 254

Масса электронного блока, кг, не более

0,6

Питание электронного блока осуществляется от USB порта компьютера постоянным током с напряжением, В

5

Условия эксплуатации электронного блока:

Температура окружающей среды, ^оС

Относительная влажность воздуха при температуре 25 ^оС, %

От минус 20 до плюс 65

От 0 до 90
