№1479 от 27.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 98638
О внесении изменений в описание типа на термометры биметаллические серии WSS
Приказы по основной деятельности по агентству Вн. Приказ № 1479 от 27.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 июня 2019 г. № 1479
Москва
О внесении изменений в описание типа на термометры биметаллические серии WSS
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЕМС ЦЕНТР» б/д б/н приказываю:
-
1. Внести изменения в описание типа на термометры биметаллические серии WSS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 74604-19, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (AM. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Z—ч
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ 3(1
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
I. 7
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» июня 2019 г. № 1479
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры биметаллические серии WSS Назначение средства измеренийТермометры биметаллические серии WSS (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.
Описание средства измеренийПринцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой металлов, образующих биметаллическую спираль. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей значение измеряемой температуры по шкале термометра.
Термометры конструктивно состоят из круглого корпуса, в котором размещены: циферблат, закрытый стеклянным защитным экраном, кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента, помещённого в защитную трубку (термобаллон), которая жестко прикреплена к корпусу.
Термометры имеют исполнения, различающиеся по конструкции, а также по метрологическим и техническим характеристикам. Схема составления условного обозначения термометров в зависимости от исполнения приведена ниже.
Термометр биметаллический серии WSS^ -_2 3 4 W T / 5
-
1. Тип корпуса
F Стандартное исполнение корпуса
FN Стандартное исполнение корпуса с заполнением демпфирующей жидкостью
X Исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами)
-
2. Диаметр корпуса, мм
-
3. Тип присоединения корпус-штуцер
0 Осевое (аксиальное)
-
1 Радиальное
8 Поворотно-откидное
-
4. Тип монтажного присоединения
0 Без фиксации (безрезьбовое)
-
1 Подвижная гайка с внешней резьбой
-
2 Подвижная гайка с внутренней резьбой
-
3 Внешняя фиксированная резьба
-
4 С фланцем
-
5 Дюймовая резьба
-
6 Быстроразъемное присоединение
5. Тип установки гильзы
G Прямая резьба
N Конусовидная резьба W Сварная
F Фланцевая
Фотографии общего вида термометров биметаллических серии WSS и место нанесения знака поверки приведены на рисунках 1 и 2.

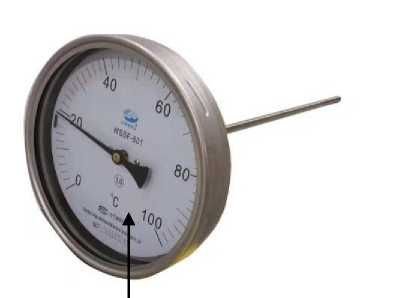

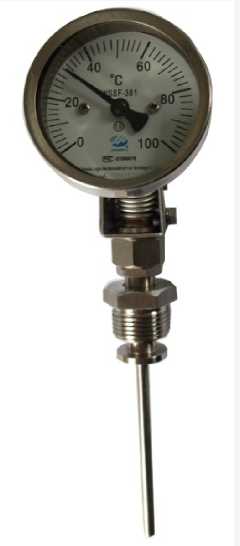

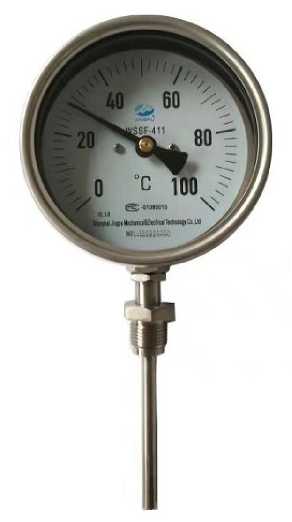

Рисунок 1 - Общий вид термометров биметаллических
(исполнения WSSF и WSSFN)
Мстеоснтаоннеаснеенсиеяния акзанапкоавепроквиерки

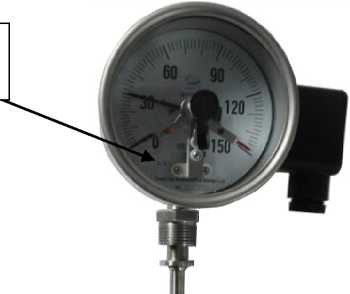

Рисунок 2 - Общий вид термометров биметаллических с электроконтактами (исполнение WSSX)
Пломбирование термометров не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические характеристики, а также габаритные размеры термометров приведены в таблице 1.
Таблица 1 - Метрологические характеристики термометров
|
Исполнение термометра |
Диапазон измерений температуры(1), °С |
Пределы допускаемой абсолютной погрешности(2) (3) (4), °С в зависимости от класса точности (5) |
Цена деления шкалы(4), °С | |
|
1,0 |
1,5 | |||
|
WSSF, WSSFN, WSSX |
от -40 до +80 |
±2,0 |
±4,0 |
0,5; 1,0; 2,0; 3,0; 5,0; 10,0 |
|
от -20 до +60 |
±1,0 |
±2,0 | ||
|
от 0 до +80 |
±1,0 |
±2,0 | ||
|
от 0 до +100 |
±1,0 |
±2,0 | ||
|
от 0 до +120 |
±2,0 |
±4,0 | ||
|
от 0 до +150 |
±2,0 |
±4,0 | ||
|
от 0 до +200 |
±2,0 |
±4,0 | ||
|
от 0 до +250 |
±2,5 |
±5,0 | ||
|
от 0 до +300 |
±5,0 |
±10,0 | ||
|
от 0 до +350 |
±5,0 |
±10,0 | ||
|
от 0 до +400 |
±5,0 |
±10,0 | ||
|
от 0 до +500 |
±10,0 |
±15,0 | ||
|
Примечания:
| ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр корпуса(1), мм |
60; 100; 150 |
|
Диаметр термобаллона(1), мм |
6; 8; 10 |
|
Наименование характеристики |
Значение |
|
Длина термобаллона, мм (в зависимости от исполнения термометра и верхнего предела диапазона измерений (tB)): - WSSF, WSSFN - WSSX |
от 55 до 1800 (tB < +150 °С); от 100 до 1800 (tB > +150 °С) от 55 до 1000 (tB < +150 °С); от 100 до 1000 (tB > +150 °С) |
|
Напряжение питания термометров с электроконтактными устройствами, В, не более |
230 |
|
Разрывная мощность электроконтактного устройства, ВА, не более |
10 |
|
Коммутирующий ток, А, не более |
1 |
|
Масса термометра, кг, не более - WSSF - WSSFN - WSSX |
5 7 6 |
|
Рабочие условия эксплуатации:
- WSSF, WSSFN - WSSX
|
от -60 до +60 от -40 до +60 (от -60 до +60 по спец. заказу) до 98 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч |
40000 |
|
(1) - Конкретные значения диаметра корпуса и термобаллона приведены в паспорте на термометры. | |
наносится на шкалу термометра и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр(исполнение в соответствии с заказом) |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Методика поверки |
МП 207-039-2018 |
на партию термометров, поставляемых в один адрес |
осуществляется по документу МП 207-039-2018 «Термометры биметаллические серии WSS.
Методика поверки», утвержденному ФГУП «ВНИИМС», 04.10.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15) (Регистрационный № 19736-11);
Термостаты жидкостные прецизионные переливного типа серии ТПП-1 (Регистрационный № 33744-07);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Калибраторы температуры серий ATC-R, RTC-R (Регистрационный № 45576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на защитное стекло корпуса термометра и (или) в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим серии WSSГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация компании «Shanghai Jingpu Mechanical&Electrical Technology Co.,Ltd.», Китай
ИзготовительКомпания «Shanghai Jingpu Mechanical&Electrical Technology Co.,Ltd.», Китай
Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai, P.R.China
Телефон: 021-56618282
E-mail: info@.jingpu.com
Web-сайт: www.jingpu.com
ЗаявительОбщество с ограниченной ответственностью «ЕМС ЦЕНТР» (ООО «ЕМС ЦЕНТР»)
ИНН 7725703980
Адрес: 117545, г. Москва, Варшавское шоссе, д. 131, стр. 5
Телефон: +7(495) 902-50-98
Факс: +7(495) 902-50-98
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
