№1449 от 19.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 96486
О переоформлении свидетельства об утверждении типа № 42936 "Анализаторы жидкости серии HI96xxx"
Приказы по основной деятельности по агентству Вн. Приказ № 1449 от 19.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
19 июня 2019 г. № 1449
Москва
О переоформлении свидетельства об утверждении типа № 42936 «Анализаторы жидкости серии Н196ххх»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЭКОИНСТРУМЕНТ» от 7 мая 2019 г. № 425/19 приказываю:
-
1. Переоформить свидетельство об утверждении типа № 42936 «Анализаторы жидкости серии Н196ххх», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 47033-11, в связи с внесением изменений в документ на методику поверки.
-
2. Установить методику поверки по документу МП 203-0105-2019 «ГСИ. Анализаторы жидкости серии Н196ххх. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 марта 2019 г., и распространить действие документа на анализаторы жидкости серии Н196ххх, находящиеся
в эксплуатации.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений1 индивидуальному предприь иматвлккя s системе электронного документооборота
zX Федеральное агентство по техническому регулированию и „
-
4. Контроль за исполг ением настоящевсмцжказа оставляю з i собой.
и выдачу его юридическом^ Подлинник электронного документа, подлинного ЭЛ,
Федеральное агентство по техническому регулированию и
лицу ИЛИ
СЕЯ Д! НИЯ О СЕРШФИКАН
Заместитель Руководителя
00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
.С. Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «19» июня 2019 г. № 1449
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости серии Н196ххх
Назначение средства измеренийАнализаторы жидкости серии Н196ххх, модели HI96700 - HI96702, HI96706 - HI96708, HI96710 - HI96713, HI96715, HI96717, HI96720, HI96721, HI96723 - HI96726, HI96728 - HI96731, HI96733 - HI96735, HI96737, HI96739 - HI96753, HI96761, HI96762, HI96769, HI96771, HI96828 предназначены для измерений массовой концентрации неорганических компонентов в пробах питьевой и природной воды.
Описание средства измеренийПо принципу действия анализаторы представляют собой простейшие фотометрические анализаторы, позволяющие с применением колориметрических методик определить содержание в воде следующих компонентов: свободного и общего хлора, аммония, меди, нитритов, нитратов, фосфатов и фосфора, фторидов, цианидов, циануровой кислоты, алюминия, железа, марганца, серебра, никеля, хрома, цинка а также такие, физико-химические показатели воды, как общая жесткость и pH. Реактивы, необходимые для реализации методик, прилагаются к приборам.
В качестве источников излучения используется светодиоды или вольфрамовая лампа с излучением, оптимизированным на область спектра, соответствующую конкретной колориметрической реакции, а в качестве приемников - кремниевые фотодиоды.
Анализаторы имеют жидкокристаллический дисплей, встроенный микропроцессор и функциональные клавиши, обеспечивающие их работу. Каждая из перечисленных моделей анализатора позволяет определить от одного до четырех компонентов (показателей).

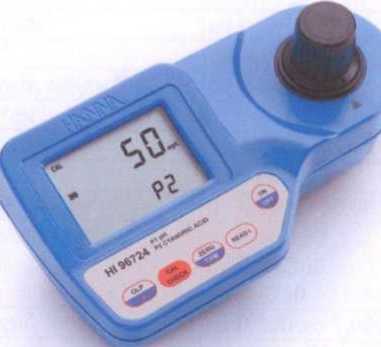

Внешний вид анализаторов приведен на рисунке 1.
Рисунок 1 - Общий вид анализатора жидкости серии Н196ххх
Анализаторы оснащены встроенным программным обеспечением с наименованием версии, соответствующим наименованию модификации. Основные функции программного обеспечения: обработка сигналов от приемника и пересчет их в единицы концентрации; хранение данных градуировки и результатов измерений, вывод данных на дисплей.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Н1967хх |
- |
Н1967хх |
- |
- |
Программное обеспечение анализаторов заложено в микросхемах серий 58 и записывается в микроконтроллер в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации прибора не предусмотрено.
Уровень защиты от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014-«высокий». Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Метрологические и технические характеристикиТаблица , 2 - Метрологические характеристики анализаторов
|
Модель |
Определяемый компонент (показатель), единица величины |
Диапазон измерений массовой концентрации |
Пределы допускаемой абсолютной погрешности |
|
HI96700 |
Аммоний, мг/дм3 |
от 0,00 до 3,00 |
±(0,04+0,04Сизм) |
|
HI96702 |
Медь, мг/дм3 |
от 0,00 до 5,00 |
±(0,02+0,04Сизм) |
|
HI96706 |
Фосфор, мг/дм3 |
от 0,0 до 15,0 |
±(0,03±0,04Сизм) |
|
HI96707 |
Нитритный азот, мг/дм |
от 0,000 до 0,600 |
±(0,020 +0,04Сизм) |
|
HI96708 |
Нитриты, мг/дм |
от 0 до 150 |
±(4 ±0,04Сизм) |
|
HI96712 |
Алюминий, мг/дм |
от 0,00 до 1,00 |
±(0,02±0,04Сизм) |
|
HI96713 |
Фосфаты, мг/дм3 |
от 0,00 до 2,50 |
±(0,04+0,04Сизм) |
|
HI96715 |
Азот аммонийный, мг/дм |
от 0,00 до 9,99 |
±(0,12+0,03Сизм) |
|
HI96717 |
Фосфаты, мг/дм3 |
от 0,0 до 30,0 |
±(1,0+0,04Сизм) |
|
HI96720 |
Жесткость в пересчете на карбонат кальция, мг/дм3 |
от 0,00 до 2,70 |
±(0,11+0,05Сизм) |
|
HI96721 |
Железо, мг/дм3 |
от 0,00 до 5,00 |
±(0,4±0,02Сизм) |
|
HI96723 |
Хром (+6), мкг/дм3 |
от 0 до1000 |
±(5±0,04Сизм) |
|
HI96726 |
Никель, г/дм |
до 0,00 от 7,00 |
±(0,07±0,04Сизм) |
|
HI96728 |
Нитратный азот, мг/дм3 |
от 0,0 до 30,0 |
±(0,5±0,1Сизм) |
|
HI96729 |
Фториды, мг/дм |
от 0,00 до 2,00 |
±(0,03±0,03Сизм) |
|
HI96730 |
Молибден, мг/дм |
от 0,0 до 40,0 |
±(0,3±0,05Сизм) |
|
HI96731 |
Цинк, мг/дм3 |
от 0,00 до 3,00 |
±(0,03±0,03Сизм) |
|
HI96733 |
Аммоний азот, мг/дм3 |
от 0,00 до 50,00 |
±(0,05±0,05Сизм) |
|
HI96735 |
Общая жесткость, мг/дм3 в пересчете на карбонат кальция |
от 0 до 250 от 0 до 500 от 500до 750 |
±(5±0,04Сизм) ±(7±0,03Сизм) ±(10±0,02Сизм) |
|
HI96737 |
Серебро, мг/дм3 |
от 0,000 до 1,000 |
±(0,005±0,1Сизм) |
|
HI96739 |
Фториды, мг/дм |
от 0,0 до 20,0 |
±(0,5±0,03Сизм) |
|
HI96740 |
Никель, мг/дм |
до 0,000 от 1,000 |
±(0,01±0,07Сизм) |
|
HI96741 |
Общая жесткость, мг/дм3 Железо, мг/дм3 |
от 0,00 до 4,70 от 0,00 до 1,60 |
±(0,11±0,05Сизм) ±(0,01+0,08Сизм) |
|
HI96742 |
Железо, мг/дм3 Марганец, мкг/дм3 |
от 0,00 до 1,60 от 1 до 300 |
±(0,01±0,08Сизм) ±(2±0,03Сизм) |
|
HI96743 |
Железо, мг/дм pH |
от 0,00 до 1,60 от 6,5 до 8,5 |
±(0,01±0,08Сизм) ±0,1 |
|
HI96744 |
Общая жесткость, мг/дм3 Железо, мг/дм3 pH |
от 0,00 до 4,70 от 0,00 до 1,60 от 6,5 до 8,5 |
±(0,11+0,05Сизм) ±(0,01+0,08Сизм) ±0,1 |
|
HI96746 |
Железо, мг/дм3 |
от 0,00 до 1,60 |
±(0,01±0,08Сизм) |
|
HI96747 |
Медь, мг/дм3 |
от 0,000 до 1,500 |
±(0,01±0,05Сизм) |
|
HI96748 |
Марганец, мкг/дмЗ |
от 0 до 300 |
±(10±0,03Сизм) |
|
HI96749 |
Хром (+6), мкг/дмЗ |
от 0 до 300 |
±(1±0,04Сизм) |
|
HI96750 |
Калий, мг/дм3 |
от 0,0 до 10,0 от 10 до 100 |
±(1,5±0,07Сизм) ±(15±0,07Сизм) |
|
HI96751 |
Сульфат ионы, мг/дм3 |
от 0 до 150 |
±(1±0,05Сизм) |
|
HI96752 |
Кальций, мг/дм3 Магний, мг/дм3 |
от 0 до 400 от 0 до 150 |
±(10±0,05Сизм) ±(3±0,03Сизм) |
|
HI96753 |
Хлориды, мг/дм3 |
0,0-20,0 |
±(0,5±0,06Сизм) |
|
HI96769 |
АПАВ в пересчете на C 18HзoOзS(додецилбензол-сульфоновая кислота), мг/дм3 |
от 0,00 до 3,50 |
±(0,04±0,03Сизм) |
|
HI96828 |
Нитраты, мг/дм3 |
от 0 до 100 |
±(5±0,05Сизм) |
|
HI9670 1 |
Свободный хлор, мг/дм3 |
от 0,00 до 5,00 |
± 45 % (0,30) отн. ±25% (св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. |
|
HI96710 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 pH |
от 0,00 до 5,00 от 0,00 до 5,00 от 6,5 до 8,5 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн ± 5 % (>1,00) отн. ±0,1 абс. |
|
HI96711 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 |
от 0,00 до 5,00 от 0,00 до 5,00 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. |
|
HI96724 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 |
от 0,00 до 5,00 от 0,00 до 5,00 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. |
|
HI96725 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 Циануровая кислота, мг/дм3 pH |
от 0,00 до 5,00 от 0,00 до 5,00 от 0 до 80 от 6,5 до 8,5 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. ±(1±0,15Сизм) абс. ±0,1 абс. |
|
HI96734 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 |
от 0,00 до 10,00 от 0,00 до 10,00 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. |
|
HI96745 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 Общая жесткость, мг/дм3 Железо, мг/дм3 pH |
от 0,00 до 5,00 от 0,00 до5,00 от 0,00 до 4,70 от 0,00 до 1,60 от 6,5 до 8,5 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. ±(0,11±0,05Сизм) абс. ±(0,01±0,08Сизм) абс. ±0,1 абс. |
|
HI96761 |
Общий хлор, мг/дм3 |
от 0,000 до 0,500 |
± 45 % (0,300) отн. ± 25 % (св.0,300 до 0,500) отн. |
|
HI96762 |
Свободный хлор, мг/дм3 |
от 0,000 до 0,500 |
± 45 % (0,300) отн. ± 25 % (св.0,300 до 0,500) отн. |
|
HI96771 |
Свободный хлор, мг/дм3 |
от 0,00 до 5,00 от 0 до 500 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. |
|
Примечания:
| |||
Таблица 3 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Параметры электрического питания |
батарея 9 В |
|
Габаритные размеры (длина, ширина, высота), мм |
192x102x67 |
|
Масса, г |
290 |
|
Средний срок службы, лет |
5 |
|
Условия эксплуатации анализаторов: | |
|
Температура окружающей среды, °С |
от 0 до 50 |
|
Относительная влажность воздуха, % |
до 95 (без конденсации) |
наносится на титульные листы руководств по эксплуатации для каждой модели методом компьютерной печати и на лицевую панель анализатора в виде наклейки.
Комплектность средства измеренийТаблица 4 -Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор |
HI96ххх |
1 |
|
Источник питания - батарея 9 В |
— |
1 |
|
Измерительные кюветы |
HI 731331 |
4 шт. (1 уп.) |
|
Крышки измерительных кювет |
HI731335 |
4 шт. (1 уп.) |
|
Методика поверки |
МП 203-0105-2019 |
1 |
|
Примечание: по дополнительному заказу поставляется комплект реактивов для анализа; ткань для протирки кювет HI731318. | ||
осуществляется по документу МП-203-0105-2019 «ГСИ. Анализаторы жидкости серии Н196ххх. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 26 марта 2019 г.
Основные средства поверки: стандартные образцы утвержденных типов состава растворов катионов ианионов - ГСО 7786-2000, ГСО 7283-96, ГСО 7757-2000, ГСО 7761-2000, ГСО 7765-2000, ГСО 7767-2000, ГСО 7768-2000, ГСО 7769-2000, ГСО 7771-2000, ГСО 7772-2000, ГСО 7782-2000, ГСО 7786-2000, ГСО 7787-2000, ГСО 7788-2000, ГСО 7790-2000, ГСО 7792-2000, ГСО 7834-2000, ГСО 7861-2000, ГСО 7863-2000, ГСО 7873-2000, ГСО 8206-2002, ГСО 8210-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости серии Н196хххТехническая документация фирмы «HANNA Instruments»
ИзготовительФирма «HANNA Instruments», Румыния
Адрес: Str. Heltai Gaspar, 9А, 400427 Cluj-Napoca Jud. Cluj
Телефон: +40-264-599459
Факс: +40-264-598740
E-mail: info@hannainst.ro
ЗаявительООО «ЭКОИНСТРУМЕНТ»
ИНН 7706201618
Адрес: 119049, г. Москва, Ленинский проспект, д.6, к. 756 Телефон: (495) 745-22-90/91
E-mail:mail@ecoinstrument.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский науч
но-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail:info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
