№1555 от 05.08.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 748311
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 1555 от 05.08.2026
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
05
от «___»
и метрологии
“акта 2026 г. № 1555
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Приборы для измерения теплопроводности |
ПИТ-2 |
46920-11 |
Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех») Юридический адрес: 141500, Московская обл., г. Солнечногорск Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, Панфиловский пр-кт, д. 8, стр. 6 Адрес для корреспонденции: 124460, г. Москва к-460, а/я 56 Тел. (495) 585-51-43, 506-9342, 920-33-59, факс: (495) 585-39-38 Е-mail: iztech@iztech.ru, http ://www. iztech. ru |
Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех») ИНН 5044032048 Адрес: 124460, г. Москва, г. Зеленоград, к. 1130, кв. 61-62 Телефон: (495) 66551-43 Е-mail: iztech@iztech.ru Web-сайт: www.iztech.ru |
Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех»), г. Москва, г. Зеленоград | ||
|
2. |
Термометры сопротивления платиновые |
ТСПВ |
50256-12 |
Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех»), |
Общество с ограниченной ответственностью |
Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех»), г. Москва, | ||
|
вибропрочные |
Юридический адрес: 141500, Московская обл., г. Солнечногорск Фактический адрес: 124460, Москва, г. Зеленоград, 3-й Западный проезд, д.9 Адрес для корреспонденции: 124460, г.Москва, к-460, а/я 56. Тел. (495) 585-51-43, 506-9342, 920-33-59, факс: (495) 585-39-38 E-mail:iztech@iztech.ru, http://www.iztech.ru |
«ИзТех» (ООО «ИзТех») ИНН 5044032048 Адрес: 124460, г. Москва, г. Зеленоград, к. 1130, кв. 61-62 Телефон: (495) 66551-43 Е-mail: iztech@iztech.ru, Web-сайт: www.iztech.ru |
г. Зеленоград | |||||
|
3. |
Термостаты переливные прецизионные |
ТПП-1 |
33744-07 |
Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех») ИНН 5044032048 Юридический адрес: 124460, г. Москва, г. Зеленоград, к. 1130, кв.61-62 Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, Панфиловский пр-кт, д. 8, стр.6 Телефон: +7 (495) 665-51-43 E-mail: iztech@iztech.ru Web-сайт: https://www.iztech.ru |
Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех») ИНН 5044032048 Адрес: 124460, г. Москва, г. Зеленоград, к. 1130, кв. 61-62 Телефон: (495) 66551-43 Е-mail: iztech@iztech.ru Web-сайт: www.iztech.ru |
Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех»), г. Москва, г. Зеленоград |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » августа 2026 Г. № 1555
Лист № 1 Регистрационный № 46920-11 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения теплопроводности ПИТ-2 Назначение средства измеренийПриборы для измерения теплопроводности ПИТ-2 - далее - приборы, предназначены для измерения теплопроводности строительных и теплоизоляционных материалов при стационарном тепловом режиме.
Описание средства измеренийСущность метода заключается в создании стационарного теплового потока, проходящего через плоский образец определенной толщины и направленного перпендикулярно к лицевым (наибольшим) граням образца, измерении мощности, необходимой для создания этого теплового потока, температуры противоположных лицевых граней и толщины образца.
Прибор состоит из двух холодильников (верхнего и нижнего), нижнего нагревателя (холодной пластины), охранного нагревателя, охранного кольца, измерительного нагревателя, прецизионного измерителя/регулятора температуры.
Холодильники предназначены для обеспечения работы прибора при средних температурах образцов ниже температуры окружающей среды. В приборе холодильники сделаны на термоэлектрических элементах Пельтье с возможностью дополнительного охлаждения за счет протекания жидкости.
Охранный нагреватель и охранное кольцо предназначены для исключения потерь из измерительного нагревателя. Температура охранного нагревателя и охранного кольца поддерживается равной температуре измерительного нагревателя.
Измерительный нагреватель предназначен для определения мощности P, необходимой для поддержания заданной разности температур AT между измерительным и нижним нагревателями.
Управление «измерительным нагревателем», «охранным нагревателем», «охранным кольцом» и «нижним нагревателем» осуществляется при помощи 4-х канального прецизионного измерителя/регулятора температуры.
Прибор выпускается в трех модификациях: ПИТ-2, ПИТ-2.1, ПИТ-2.2.

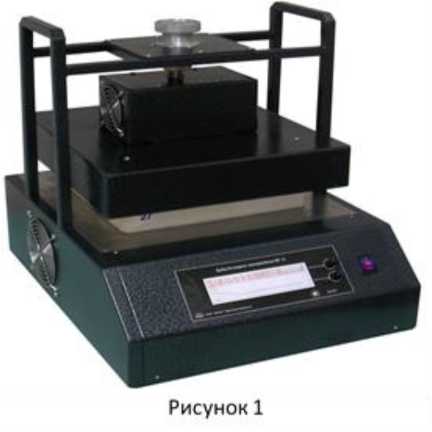

Внешний вид прибора показан на рисунке 1.
Программное обеспечение
Приборы имеют программное обеспечение:
1) встроенное (микропрограмма контроллера прибора «ПИТ-2» версии 2,0 и выше);
2) внешнее (программа «PitGraf» версии 2.0 и выше для персонального компьютера).
Встроенное программное обеспечение прибора разработано изготовителем специально для решения задач измерения теплопроводности и идентифицируется при включении прибора путем вывода на экран версии программного обеспечения (ПИТ-2 версия 2,0 и выше). Конструктивно приборы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PitGraf |
PitGraf.exe |
2.0 |
12D6 |
Двухбайтовая сумма с переполнением |
|
ПИТ-2, ПИТ-2.1, ПИТ-2.2 |
- |
2.00 |
3DE1 |
Двухбайтовая сумма с переполнением |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение версии 2 является неотъемлемой частью прибора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - А в соответствии с МИ 3286-2010.
Внешнее программное обеспечение «PitGraf» версии 2.0 не может привести к искажениям результатов измерений прибора, отображаемых на дисплее, так как предназначено для графического отображения этих результатов измерений на дисплее ПК, печати протокола измерений и не используется при выполнении измерений теплопроводности.
Метрологические и технические характеристики
|
Наименование характеристики |
ПИТ-2 |
ПИТ-2.1 |
ПИТ-2.2 |
|
Диапазон измерений теплопроводности, Вт/(м^К) |
от 0,02 до 0,2 |
от 0,02 до 1,2 |
от 0,02 до 1,2 |
|
Предел допускаемой относительной погрешности измерения теплопроводности, % |
±3 |
±3 |
±3 |
|
Температура испытываемого образца, °С |
от 10,0 до 40,0 | ||
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °С |
от 15 до 25 | ||
|
диапазон атмосферного давления, кПа |
от 84 до 106,7 | ||
|
диапазон относительной влажности воздуха, % |
от 30 до 80 | ||
|
Напряжение питания переменного тока, В; частота, Гц |
230(115); 50(60) | ||
|
Потребляемая мощность, Вт |
400 | ||
|
Габаритные размеры образца, мм: | |||
|
высота |
от 20 до 50 |
от 20 до 50 |
от 20 до 50 |
|
ширина |
250 |
250 |
300 |
|
длина |
250 |
250 |
300 |
|
Габаритные размеры, (высота, ширина, длина), мм |
480, 490, 390 |
480, 550, 450 | |
|
Масса, кг |
30 |
30 |
35 |
|
Средняя наработка на отказ, ч, не менее |
10000 | ||
|
Средний срок службы прибора, лет, не менее |
12 | ||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на задней панели электронного блока, фотохимическим способом.
Комплектность средства измерений
|
Наименование |
Кол-во, шт. |
Примечание |
|
Прибор |
1 | |
|
Сетевой шнур |
1 | |
|
Руководство по эксплуатации. |
1 экз. | |
|
Методика поверки МП-2413-0023-2011 |
1 экз. | |
|
Компакт диск с программным обеспечением «PitGraf» |
1 | |
|
Шнур связи с компьютером |
1 |
Методика измерений изложена в руководстве по эксплуатации приборов для измерения теплопроводности ПИТ-2 (ЕМТК 155.0000.00 РЭ).
Метод измерения по ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.140-2009 Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 К
ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме»
Технические условия ТУ 4276-155-56835627-10. «Прибор для измерения теплопроводности ПИТ-2»
ИзготовительОбщество с ограниченной ответственностью «ИзТех»
(ООО «ИзТех»)
ИНН 5044032048
Адрес: 124460, г. Москва, г. Зеленоград, к. 1130, кв. 61-62
Телефон: (495) 665-51-43
E-mail: iztech@iztech.ru
Web-сайт: www.iztech.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер № 30001-10 Адрес юридический и почтовый: 190005, г. Санкт-Петербург, Московский пр-кт, д.19 Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
1555
Лист № 1
Всего листов 4
Регистрационный № 50256-12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

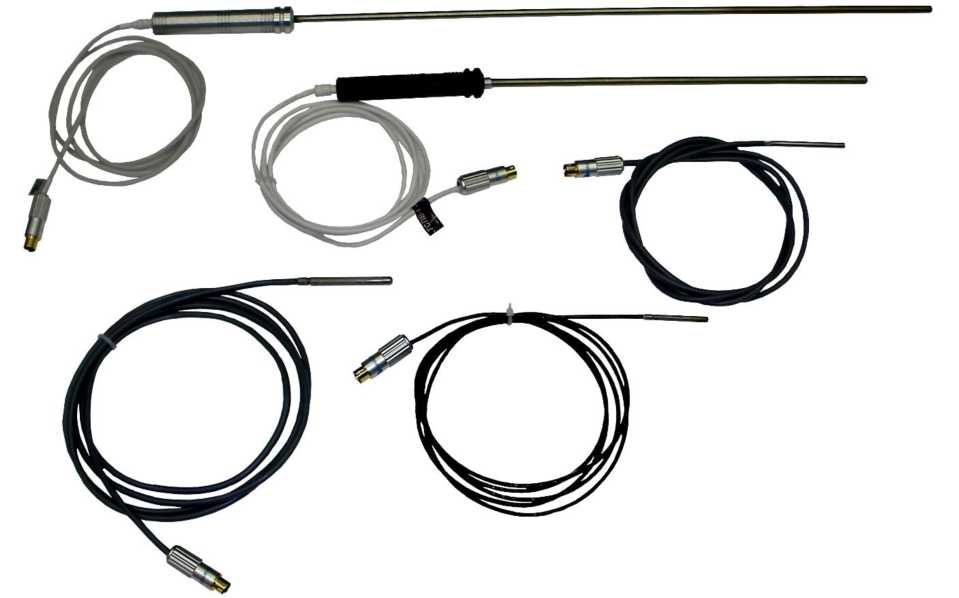

Термометры сопротивления платиновые вибропрочные ТСПВ Назначение средства измеренийТермометры сопротивления платиновые вибропрочные ТСПВ предназначены для измерений температуры в диапазоне от минус 80°С до 500 °С. Термометры модификаций ТСПВ-1, ТСПВ-2, ТСПВ-3 соответствуют требованиям, предъявляемым к эталонам 3-го разряда по ГОСТ 8.558-2009; термометры модификаций ТСПВ-1.1, ТСПВ-2.1, ТСПВ-3.1 - рабочие повышенной точности с индивидуальной градуировочной характеристикой.
Описание средства измеренийПринцип действия термометров платиновых вибропрочных ТСПВ заключается в использовании температурной зависимости электрического сопротивления платины.
из
Термометры чувствительного
сопротивления
элемента (ЧЭ),
платиновые вибропрочные ТСПВ состоят защитного корпуса из нержавеющей стали
и четырехжильного кабеля. ЧЭ представляет собой платиновый резистор с двумя выводами, к каждому из которых привариваются (припаиваются) по два высокотемпературных
Лист № 2 Всего листов 4 удлиняющих провода. К удлиняющим проводам припаивается кабель, служащий для подключения термометра к электроизмерительной аппаратуре. Свободное пространство внутри защитного корпуса заполнено порошком оксида алюминия. Кабель закреплён и уплотнён герметично в верхнем конце защитного корпуса. Термометр может быть оснащён рукояткой.
Термометры модификаций ТСПВ-1, ТСПВ-2, ТСПВ-3 изготавливаются из платины с температурным коэффициентом сопротивления не менее 0,00391; в термометрах модификаций ТСПВ-1.1, ТСПВ-2.1, ТСПВ-3.1 используется платина с температурным коэффициентом сопротивления не менее 0,00384. Термометры сопротивления платиновые вибропрочные ТСПВ градуируются индивидуально с применением процедур и приёмов описания связи температуры с относительным сопротивлением чистой платины, установленных в температурной шкале МТШ-90.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики термометров сопротивления платиновых вибропрочных ТСПВ приведены в таблице 1.
Таблица 1
|
Тип термометра/ характеристика |
ТСПВ-1 |
ТСПВ-2 |
ТСПВ-3 |
ТСПВ-1.1 |
ТСПВ-2.1 |
ТСПВ-3.1 |
|
Диапазон измеряемых температур, °С |
-80.200 |
-80.300 |
-80.500 |
-80.200 |
-80.300 |
-80.500 |
|
Номинальное сопротивление, Rtt, Ом |
10; 25; 100 | |||||
|
Абсолютная доверительная погрешность при доверительной вероятности 95 %, °С |
0,02+0,00005-|t|, где t - измеряемая температура |
± 0,1 | ||||
|
Длина защитного корпуса, мм |
50. 550 | |||||
|
Диаметр защитного корпуса, мм |
4; 5; 6 | |||||
|
Масса, с кабелем длиной 1,5 м, кг, не более |
0,5 | |||||
|
Электрическое сопротивление изоляции, МОм, не менее |
100 при температуре 20 °С; 50 при температуре 200 °С; 25 при температуре 300 °С; 15 при температуре 500 °С | |||||
|
Время термической реакции, с, не более |
40 | |||||
|
Измерительный ток, мА |
1±0,1 | |||||
|
Рабочие условия |
Температура окружающего воздуха: от минус 50 °С до 50 °С. Давление: 101,3±10 кПа. Влажность воздуха не более 80 % | |||||
|
По условиям эксплуатации термометры соответствуют климатическим условиям УХЛ4 по ГОСТ 15150-69 | ||||||
|
По устойчивости к воздействию вибрации термометры соответствуют группе N3 по ГОСТ Р 52931-2008 | ||||||
|
Термометры в транспортной таре устойчивы к воздействию температуры окружающего воздуха от минус 50 °С до 50 °С и влажностью до 98% при 35 °С | ||||||
Вероятность безотказной работы термометров за 1000 ч или 50 циклов нагрев-охлаждение от (25±5) °С до верхней температуры рабочего диапазона при доверительной вероятности р=0,8 - не менее 0,95
Срок службы термометров - не менее 5 лет____________________________________________
П Примечание - допускается изготовление термометров сопротивления платиновых вибропрочных ТСПВ с диапазонами измеряемых температур, находящимися внутри диапазонов, указанных в таблице 1.
Знак утверждения типаЗнак утверждения типа наносится на ярлык, находящийся на кабеле термометра сопротивления платинового вибропрочного ТСПВ, типографским способом; на титульный лист паспорта ЕМТК.130.000.00 ПС и руководства по эксплуатации ЕМТК.130.000.00 РЭ типографским способом.
Комплектность средства измеренийКомплект поставки термометра сопротивления платинового вибропрочного ТСПВ приведён в таблице 2.
Таблица 2
Для модификаций ТСПВ-1, ТСПВ-2, ТСПВ-3:
|
№п/п |
Наименование |
Обозначение |
Кол-во |
|
1. |
Термометр сопротивления платиновый вибро-прочный ТСПВ |
ЕМТК.130.000.00 |
1 |
|
2 |
Термометр сопротивления платиновый вибро-прочный ТСПВ. Руководство по эксплуатации |
ЕМТК.130.000.00 РЭ |
1 |
|
Д |
ля модификаций ТСПВ-1.1, ТСПВ-2.1, ТСПВ-3.1: | ||
|
№п/п |
Наименование |
Обозначение |
Кол-во |
|
1. |
Термометр сопротивления платиновый вибро-прочный ТСПВ |
ЕМТК.130.000.00 |
1 |
|
2 |
Термометр сопротивления платиновый вибро-прочный ТСПВ. Паспорт |
ЕМТК.130.000.00 ПС |
1 |
Метод измерения температуры с использованием термометров сопротивления платиновых вибропрочных ТСПВ содержится в разделе 8 «Порядок работы» руководства по эксплуатации ЕМТК.130.000.00 РЭ.
Нормативные документы, устанавливающие требования к термометрам сопротивления платиновым вибропрочным ТСПВТУ 4211-130-56835627-12. «Термометры сопротивления платиновые вибропрочные ТСПВ. Технические условия»
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ИзготовительОбщество с ограниченной ответственностью «ИзТех»
(ООО «ИзТех»)
ИНН 5044032048
Адрес: 124460, г. Москва, г. Зеленоград, к. 1130, кв. 61-62 Телефон: (495) 665-51-43
Е-mail: iztech@iztech.ru, Web-сайт: www.iztech.ru
Испытательный центрГЦИ СИ ФБУ «Ростест-Москва», регистрационный номер 30010-10 от 15.03.2010 г. 117418, г. Москва, Нахимовский пр-кт, 31
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru, web: www.rostest.ru
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
05 августа 2026 г.
1555
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 05 » атсусва 2026 Г. № 1555
Лист № 1 Регистрационный № 33744-07 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термостаты переливные прецизионные ТПП-1 Назначение средства измеренийТермостаты переливные прецизионные ТПП-1 (далее ТПП-1 или термостаты) предназначены для воспроизведения температуры.
Описание средства измеренийТермостаты изготавливаются в напольном исполнении и состоят из: корпуса, устройства перемешивания, шторки, крышки и регулятора температуры РТП-8.1. В корпусе термостата располагаются рабочий колодец и возвратная труба, выполненные из нержавеющей стали. В устройстве перемешивания располагаются: двигатель с крыльчаткой, нагреватель и платиновый термометр сопротивления, при помощи которого измеряется и регулируется температура жидкости (теплоносителя). В термостаты, воспроизводящие отрицательные температуры, встраиваются холодильные агрегаты.
Циркуляция жидкости происходит следующим образом: устройство перемешивания обеспечивает перетекание жидкости из возвратной трубы в рабочий колодец, далее поток жидкости, поднимаясь по рабочему колодцу, переливается через верхний край в поддон, затем из поддона жидкость возвращается в возвратную трубу.
Микропроцессорный регулятор температуры РТП-8.1 изготавливается в отдельном корпусе, оснащен цифровым дисплеем, а также интерфейсами RS-232 и/или USB для связи с персональным компьютером.
Рабочее пространство термостатов:
-
- по вертикали (от верха рабочего колодца): от 10 мм до 450 мм;
-
- по горизонтали (от центральной оси рабочего колодца): круг диаметром 80 мм.
Принцип действия термостатов основан на нагреве (охлаждении) находящегося в них теплоносителя. В качестве теплоносителя, в зависимости от воспроизводимой температуры, используются: этиловый или пропиловый спирт, дистиллированная вода и кремнийорганические жидкости (ПМС-5, ПМС-10, ПМС-100 и ПФМС-4).
Термостаты выпускаются в пяти модификациях: ТПП-1.0, ТПП-1.1, ТПП-1.2, ТПП-1.3 и ТПП-1.4, отличающиеся конструктивным исполнением, диапазоном воспроизведения температуры, метрологическими и техническими характеристиками.
Нанесение знака поверки на термостаты не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на индивидуальной этикетке типографским способом. Этикетка с заводским номером и знаком утверждения типа крепится на верхнюю часть корпуса термостата.

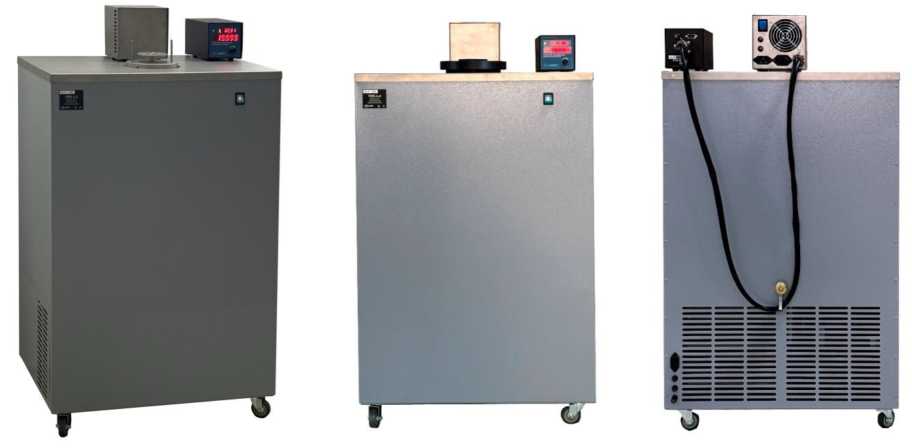

Общий вид термостатов представлен на рисунках 1 и 2.
Рисунок 1 - Общий вид модификаций ТПП-1.0, ТПП-1.1
Рисунок 2 - Общий вид модификаций ТИП-1.2, ТПП-1.3, ТПП-1.4
Место нанесения заводского номера
Рисунок 3 - Вид индивидуальной этикетки
Место нанесения
знака утверждения типа
Пломбирование термостатов не предусмотрено.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
ТПП-1.0 |
ТПП-1.1 |
ТПП-1.2 |
ТПП-1.3 |
ТПП-1.4 |
|
Диапазон воспроизведения температуры, °С |
от +35 до +300 |
от -40 до +100 |
от -60 до +100 |
от -75 до +100 |
от -90 до +100 |
|
Теплоноситель - этиловый/пропиловый спирт 1, диапазон воспроизведения температуры от -90 °С до -75 °С | |||||
|
Нестабильность поддержания температуры, °С |
- |
±0,01 | |||
|
Неравномерность температурного поля в рабочем пространстве, °С
|
- |
±0,04 ±0,04 | |||
|
Теплоноситель - этиловый/пропиловый спирт 1, диапазон воспроизведения температуры от -75 °С до -60 °С | |||||
|
Нестабильность поддержания температуры, °С |
- |
±0,01 | |||
|
Неравномерность температурного поля в рабочем пространстве, °С
|
- |
±0,04 ±0,04 | |||
|
Теплоноситель - этиловый/пропиловый спирт 1, диапазон воспроизведения температуры от -60 °С до -40 °С | |||||
|
Нестабильность поддержания температуры, °С |
- |
±0,01 | |||
|
Неравномерность температурного поля в рабочем пространстве, °С
|
- |
±0,01 ±0,01 | |||
|
Теплоноситель - этиловый/пропиловый спирт 1, диапазон воспроизведения температуры от -40 °С до +5 °С | |||||
|
Нестабильность поддержания температуры, °С |
- |
±0,01 | |||
|
Неравномерность температурного поля в рабочем пространстве, °С
|
- |
±0,01 ±0,01 | |||
|
Теплоноситель - дистиллированная вода, диапазон воспроизведения температуры от +5 °С до +35 °С | |||||
|
Нестабильность поддержания температуры, °С |
- |
±0,01 | |||
|
Неравномерность температурного поля в рабочем пространстве, °С
|
- |
±0,01 ±0,01 | |||
|
Наименование характеристики |
ТПП-1.0 |
ТПП-1.1 |
ТПП-1.2 ТПП-1.3 ТПП-1.4 |
|
Теплоноситель - дистиллированная вода, диапазон воспроизведения температуры от +35 °С до +90 °С 2 | |||
|
Нестабильность поддержания температуры, °С |
±(0,0025+0,000054) 3 | ||
|
Неравномерность температурного поля в рабочем пространстве, °С
|
±0,000254 3 +0,005 | ||
|
Теплоноситель - кремнийорганическая жидкость ПМС-100/ПФМС-4, диапазон воспроизведения температуры от +80 °С до +100 °С | |||
|
Нестабильность поддержания температуры, °С |
±(0,005+0,000054) 3 | ||
|
Неравномерность температурного поля в рабочем пространстве, °С
|
1+ о о 8 о о г-Ь | ||
|
Теплоноситель - кремнийорганическая жидкость ПМС-100/ПФМС-4 4, диапазон воспроизведения температуры от +100 °С до +250 °С | |||
|
Нестабильность поддержания температуры, °С |
±(0,005+ 0,000054) 3 |
- | |
|
Неравномерность температурного поля в рабочем пространстве, °С:
|
±0,00014 3 +0,01 |
- | |
|
Теплоноситель - кремнийоргани диапазон воспроизведения темпер |
[ческая жидкость ПФМС-4 4, эатуры от +250 °С до +300 °С | ||
|
Нестабильность поддержания температуры, °С |
±(0,005+ 0,000054) 3 |
- | |
|
Неравномерность температурного поля в рабочем пространстве, °С:
|
±0,00014 3 +0,01 |
- | |
|
Теплоноситель - кремнийорганическая жидкость ПМС-5/ ПМС-10 4, диапазон воспроизведения температуры от 0 °С до +100 °С | |||
|
Нестабильность поддержания температуры, °С |
- |
±0,01 |
- |
|
Неравномерность температурного поля в рабочем пространстве,°С:
|
- |
+0,01 +0,01 |
- |
|
Разность температур в каналах выравнивающего блока (для всех теплоносителей), °С |
+0,001 | ||
|
Наименование характеристики |
ТПП-1.0 |
ТПП-1.1 |
ТПП-1.2 |
ТПП-1.3 |
ТПП-1.4 |
| |||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
ТПП-1.0 |
ТПП-1.1 |
ТПП-1.2 |
ТПП-1.3 |
ТПП-1.4 |
|
Время выхода на рабочий режим, не более, мин |
150 (от +20 °С до +300 °С) |
240 (от +20 °С до - 40 °С) |
240 (от +20 °С до -60 °С) |
240 (от +20 °С до -75 °С) |
240 (от +20 °С до -90 °С) |
|
Диаметр рабочего колодца, мм, не более |
100 | ||||
|
Глубина рабочего колодца, мм, не более |
460 | ||||
|
Объем заливаемого теплоносителя при 20 °С, л |
8 | ||||
|
Параметры электрического питания:
|
от 198 до 242 от 49 до 51 | ||||
|
Габаритные размеры, (Ш х Г х В), мм, не более |
410 х 490 х1100 |
610 х 490 х 1100 | |||
|
Масса без теплоносителя, кг, не более |
38 |
58 |
86 |
88 |
92 |
|
Условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 84 до106,7 | ||||
|
Условия транспортирования:
|
от -25 °С до +55 °С 98 | ||||
наносится типографским способом на индивидуальную этикетку и на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термостат переливной прецизионный |
ТПП-1 |
1 шт. |
|
Устройство для перемешивания |
1 шт. | |
|
Шторка |
1 шт. | |
|
Крышка |
ЕМТК 151.04.00 |
1 шт. |
|
Регулятор РТП-8.1 |
ЕМТК 104.0000.00 |
1 шт. |
|
Соединительный кабель |
1 шт. | |
|
Кабель связи с компьютером |
1 шт. | |
|
Кабель сетевой |
1 шт.1 | |
|
Выравнивающий блок |
ЕМТК 151.05.00, ЕМТК 151.05.01 |
по отдельному заказу |
|
Руководство по эксплуатации |
ЕМТК 151.0000.00 РЭ |
1 экз. |
|
1 С термостатами Т11П-1.1, ТГ кабеля. |
П-1.2, ТПП-1.3 и ТПП-1.4 поставляется два сетевых | |
приведены в п.4 «Порядок работы» руководства по эксплуатации ЕМТК 151.0000.00 РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Термостаты переливные прецизионные ТПП-1. Технические условия ТУ 4381-151-56835627-06
ИзготовительОбщество с ограниченной ответственностью «ИзТех»
(ООО «ИзТех»)
ИНН 5044032048
Адрес: 124460, г. Москва, г. Зеленоград, к. 1130, кв. 61-62
Телефон: (495) 665-51-43
E-mail: iztech@iztech.ru
Web-сайт: www.iztech.ru
Испытательный центрГЦИ СИ ФБУ «Ростест-Москва», регистрационный номер 30010-10 от 15.03.2010 г. 117418, г. Москва, Нахимовский пр-кт, 31
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru, web: www.rostest.ru
В части вносимых изменений
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест»
(ФБУ «НИЦ ПМ-Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, 31
Телефон: 8(495) 544-00-00
Факс: 8(499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.310639
