Лист № 1 Регистрационный № 64752-16                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Портативные расходомеры-пробоотборники газоаэрозольных смесей ПВП-06 (далее - ПВП-06 или изделия) предназначены для измерения и контроля скорости прокачки и суммарного объема газоаэрозольной смеси, прокачанной через устанавливаемые на изделия фильтры при отборе проб с целью определения содержания в воздухе газоаэрозольных загрязнений.

Описание средства измерений

ПВП-06 представляют собой моноблок, включающий побудитель расхода, фильтродержатель, расходомер, аккумуляторную батарею и схему управления, размещенные в корпусе из ударопрочного АБС пластика.

Изделия являются переносными и для их переноски служит поворотная ручка. Для удобства работы оператора ручка может быть зафиксирована в удобном положении или снята.

На передней панели изделия расположен фильтродержатель, который состоит из корпуса, жестко закрепленного на изделии, и съемных элементов: прижимной гайки и поддерживающей сетки. На верхней панели изделия расположен индикатор и кнопки управления. На задней панели находится выключатель питания, разъем USB и разъем подключения внешнего источника питания.

Отбор проб производится путем прокачки газоаэрозольных смесей через фильтрующие материалы, после чего производится их анализ путем лабораторных исследований.

При помощи встроенного ПО реализована возможность установки параметров, необходимых для проведения пробоотбора.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, однозначно идентифицирующий каждый экземпляр средства измерений наносится типографским способом на табличку, закрепленную на корпусе ПВП-06. Формат нанесения заводского номера «Зав. №ХХХ», где ХХХ - порядковый номер, состоящий из арабских цифр по системе нумерации предприятия-изготовителя.

Общий вид с указанием мест пломбировки изделия от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера представлены на рисунке 1.

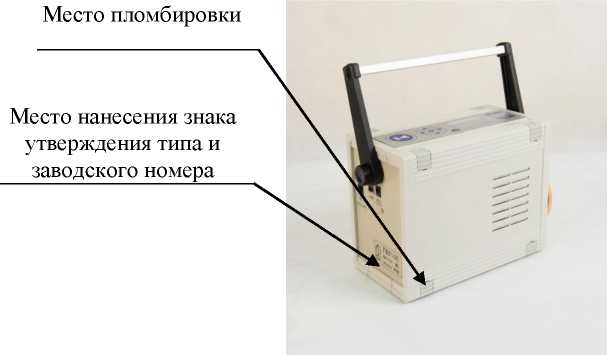

Рисунок 1 - Общий вид ПВП-06 и указание мест пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера

о

Программное обеспечение (ПО) состоит из встроенного ПО, записанного в постоянное запоминающее устройство (ПЗУ), носит служебный характер, используется для установки параметров пробоотбора, управления изделием, осуществляет обработку данных с первичных преобразователей физических величин и вычисление рабочих параметров. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - идентификационные данные ПО

ПО можно идентифицировать при включении установки. Производителем не предусмотрен иной способ идентификации ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Рекомендации Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится фотоспособом на корпус изделия и типографским способом на титульные листы

руководства по эксплуатации ФВКМ.418311.005РЭ и паспорта ФВКМ.418311.005ПС. Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

изложены в разделе 2 «Использование по назначению. Методика измерения» руководства по эксплуатации ФВКМ.418311.005РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования

ОСПОРБ-99/2010 Основные санитарные правила обеспечения радиационной безопасности

НРБ-99/2009 Нормы радиационной безопасности

ТУ 4213-104-31867313-2015 Портативный расходомер-пробоотборник газоаэрозольных смесей ПВП-06. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза»

(ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124460, г. Москва, вн.тер.г. муниципальный округ Матушкино, г. Зеленоград, ул. Академика Валиева, д. 4

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ, к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Тел./факс (495) 526-63-63

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Лист № 1 Регистрационный № 64653-16                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Системы измерения перемещений Вт 67 (далее - системы) предназначены для измерения перемещений и преобразования их в аналоговый электрический сигнал (напряжение постоянного тока).

Описание средства измерений

Системы состоят из преобразователя перемещений ПДИ 045 (преобразователь) с кабельной перемычкой и промежуточного усилительно-преобразующего преобразователя Вт 5423 (промежуточный преобразователь), обеспечивающего формирование выходного сигнала.

Преобразователь представляет собой преобразователь индуктивно-трансформаторного типа. Внутри цилиндрического корпуса размещены рабочая и компенсационные катушки. Выводы обмоток выведены в виде кабельной перемычки, заканчивающейся розеткой для подключения к промежуточному преобразователю.

Принцип работы систем основан на изменении положения ферромагнитной гайки вала изделия относительно торца преобразователя, закрепленного на неподвижной части изделия, вследствие чего изменяется индуктивность рабочей и компенсационной обмоток преобразователя. Изменение индуктивности приводит к изменению напряжения на этих обмотках. Разность напряжений подается на промежуточный преобразователь, где переменное напряжение усиливается и преобразуется в стандартный электрический сигнал в виде напряжения постоянного тока.

Несанкционированный доступ к месту настройки невозможен без повреждения корпуса.

Общий вид систем приведен на рисунке 1, габаритные и установочные размеры на рисунке 2.

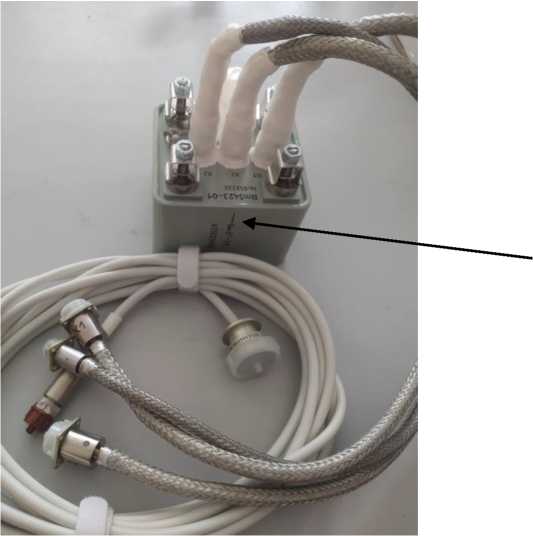

Маркировка индекса исполнения выполняется методом гравирования на боковой поверхности промежуточного преобразователя Вт 5423 в виде буквенно-цифрового обозначения, заводского номера - в виде цифрового обозначения (рисунок 1).

Нанесение знака поверки на системы не предусмотрено.

Варианты исполнения системы приведены в таблице 1.

Рисунок 1 - Общий вид системы

Место нанесения маркировки исполнения и заводского номера системы

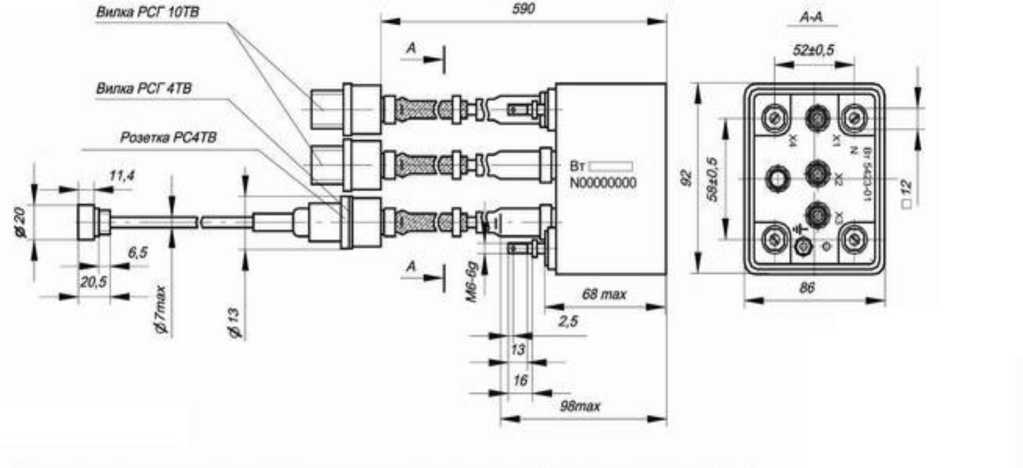

Рисунок 2 - Габаритно-установочные размеры системы

Таблица 1

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

содержатся в п. 5 технического описания и инструкции по эксплуатации Вт 1.430.044ТО.

Система измерения перемещений Вт 67. Технические условия Вт 1.430.044ТУ.

Изготовитель

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»).

ИНН 5836636246

Володарского ул., 8/10, г. Пенза, Российская Федерация, 440026

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

Испытательный центр

АО «НИИФИ»

Володарского ул., 8/10, г. Пенза, Российская Федерация, 440026

Телефон: (8412) 56-26-93,

Факс: (8412) 55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
