О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

Лист № 1 Регистрационный № 81781-21                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы управления технологическим процессом автоматизированные «КОМСИС» (далее - СУТПА «КОМСИС») предназначены для преобразований аналоговых сигналов напряжения и силы постоянного тока, сигналов от термопреобразователей сопротивления, сигналов от термоэлектрических преобразователей, для воспроизведений аналоговых сигналов силы постоянного тока.

Принцип действия СУТПА «КОМСИС» основан на непрерывном измерении входных аналоговых сигналов, поступающих от измерительных преобразователей (далее - ИП), и их преобразовании в цифровые сигналы, на основе которых осуществляется индикация и сигнализация, формирование выходных управляющих сигналов.

СУТПА «КОМСИС» реализуют следующие основные функции:

• - измерение и преобразование входных аналоговых сигналов, поступающих от ИП с выходными аналоговыми сигналами силы постоянного тока в диапазоне от 4 до 20 мА, напряжения постоянного тока в диапазоне от минус 100 до плюс 100 мВ, термоэлектрических преобразователей с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001 и термопреобразователей сопротивления с номинальными статическими характеристиками преобразования по ГОСТ 6651-2009;

• - формирование выходных управляющих аналоговых сигналов силы постоянного тока в диапазоне от 4 до 20 мА;

• - прием и обработку входных дискретных и цифровых сигналов, формирование выходных управляющих дискретных сигналов;

• - отображение, регистрацию и хранение измерительной и системной информации;

• - сигнализацию при отказе ИП и при выходе измеряемых параметров за установленные пределы;

• - передачу измерительной информации на удаленно-расположенные устройства, в том числе по сети Ethernet.

Конструктивно СУТПА «КОМСИС», в зависимости от реализуемых функций, состоят из:

• - станций управления полем, представляющих собой узлы СУТПА «КОМСИС», включающие в себя контроллеры, модули аналогового ввода/вывода, модули дискретного ввода/вывода, модули SOE, модули импульсного ввода, коммуникационные модули, модули шины ввода/вывода, блоки питания и панели распределения питания, монтажные платы для установки контроллеров, терминальные базы для установки модулей ввода/вывода, кабельные линии связи и другие компоненты;

• - сетей управления, по которым осуществляется передача данных - корпоративная сеть управления MNET (предназначена для связи с системами управления корпоративного/заводского уровня, и для предоставления информации через Интернет с контролем безопасности), системная сеть SNET (обеспечивает взаимосвязь между узлами системы, имеет различные варианты архитектуры и топологии сети, скорости передачи данных), сеть управления технологическими процессами CNET (обеспечивает связь между контроллерами и модулями ввода/вывода);

• - операторских станций - компьютеры, предоставляющие человеко-машинные интерфейсы (далее - ЧМИ) для контроля и управления рабочих режимов. Могут быть использованы также в качестве станций связи, на которых установлено программное обеспечение связи (Modbus, OPC), используемое для обмена данными со сторонними системами и устройствами;

• - инженерных станций - компьютеры для конфигурирования СУТПА «КОМСИС», используемые также для загрузки скомпилированного проекта в операторскую станцию, станцию сбора и хранения данных и станцию управления полем;

• - станций сбора и хранения данных - компьютеры, обеспечивающие сбор данных, архивирование и хранение данных.

Измерительные каналы (далее - ИК) СУТПА «КОМСИС» строятся на базе контроллеров K-CU01 и следующих модулей аналогового ввода/вывода:

• - K-AI01 - 8-канальные модули, реализующие аналого-цифровое преобразование входных сигналов силы постоянного тока в диапазоне от 4 до 20 мА;

• - K-AIH01 - 8-канальные модули, реализующие аналого-цифровое преобразование входных сигналов силы постоянного тока в диапазоне от 4 до 20 мА, с поддержкой протокола HART;

• - K-AI03 - 16-канальные модули, реализующие аналого-цифровое преобразование входных сигналов силы постоянного тока в диапазоне от 4 до 20 мА;

• - K-AIH03 - 16-канальные модули, реализующие аналого-цифровое преобразование входных сигналов силы постоянного тока в диапазоне от 4 до 20 мА, с поддержкой протокола HART;

• - K-RTD01 - модули, реализующие аналого-цифровое преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009;

• - K-TC01 - модули, реализующие аналого-цифровое преобразование сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001, а также входных сигналов напряжения постоянного тока;

• - K-AO01 - модули, реализующие цифро-аналоговое преобразование в выходные сигналы силы постоянного тока в диапазоне от 4 до 20 мА;

• - K-AOH01 - модули, реализующие цифро-аналоговое преобразование в выходные сигналы силы постоянного тока в диапазоне от 4 до 20 мА, с поддержкой протокола HART.

Станции управления полем конструктивно могут быть смонтированы в напольных электротехнических шкафах одностороннего или двустороннего обслуживания, настенного монтажа, в зависимости от заказа.

Контроллеры (по два в резервированной конфигурации) устанавливаются на монтажную плату контроллера, на которую также устанавливаются модули K-BUS (по два в резервированной конфигурации) шины ввода/вывода.

Модули аналогового ввода/вывода (по два в резервированной конфигурации) устанавливаются на терминальные базы, монтируемые на DIN35 рейках. В зависимости от типа используемого в конфигурации модуля K-BUS, различается общее количество поддерживаемых контроллером блоков ввода/вывода, представляющих собой терминальную базу с установленным на ней модулем ввода/вывода:

• - модуль K-BUS03 реализует топологию подключения типа «шина». Поддерживается до 30 блоков ввода/вывода;

- модуль K-BUS02 реализует топологию подключения типа «звезда». Поддерживается до 60 блоков ввода/вывода.

Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Архитектура СУТПА «КОМСИС» представлена на рисунке 1. Общий вид станций управления полем СУТПА «КОМСИС» представлен на рисунке 2. Пломбирование СУТПА «КОМСИС» не предусмотрено. Нанесение знака поверки на СУТПА «КОМСИС» не предусмотрено.

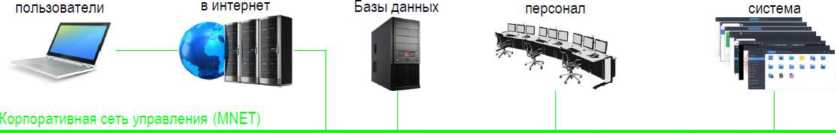

Удаленные        Веб-сервер с доступом                        Управляющий              Информационная

Инженерная          Операторская        Средства          Станция сбора и

станция               станция        визуализации        хранения данных        Брандмауэр Сервер ОРС

Системная сеть (SNET)

управления технологическим процессом (CNET)

Рисунок 1 - Архитектура СУТПА «КОМСИС»

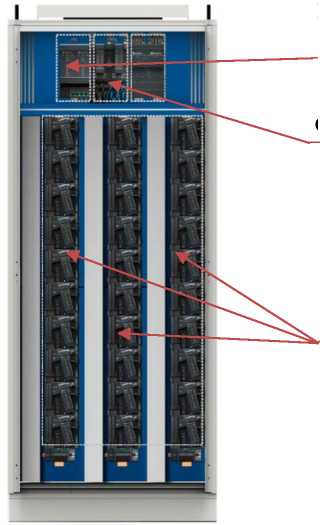

Контроллеры

Модули ввода/вывода

Аналоговые и дискретные сигналы

Центральный управляющий процессор

Модули ввода/вывода

Оборудование IO-BUS

Рисунок 2 - Общий вид станций управления полем СУТПА «КОМСИС»

Программное обеспечение (далее - ПО) СУТПА «КОМСИС» имеет распределенную структуру, использующую принцип многодоменного управления. Разработанное и поставляемое, как единый программный пакет, ПО состоит из следующих основных программных компонентов, обеспечивающих выполнение различных функций:

• - компонент управления конфигурированием, устанавливаемый на инженерной станции и состоящий из следующих основных частей:

• 1) Project Center (Проектный центр) - компонент, используемый для развертывания системы и управления конфигурированием системы в целом;

• 2) Graph Edit (Графический редактор) - инструмент создания и редактирования графических дисплеев человеко-машинных интерфейсов;

• 3) AutoThink - инструмент конфигурирования станций управления полем (контроллеров) СУТПА «КОМСИС»;

• 4) Simulation - инструмент имитационного моделирования функционирования станций СУТПА «КОМСИС» в режиме реального времени;

• - компонент Operator Online (Оператор в режиме реального времени), устанавливаемый на операторской станции и обеспечивающий возможность оперативного контроля и управления;

• - программное обеспечение станции сбора и хранения данных.

В процессе установки производится выбор компонентов ПО для установки на оборудовании, в зависимости от его назначения (операторская станция, инженерная станция, станция сбора и хранения данных). Компоненты «Version tool» и «View authorization information» устанавливаются вне зависимости от выбора компонентов ПО, обеспечивая контроль версий программного пакета и компонентов ПО, а также управление лицензиями и правами доступа пользователей ПО.

Установленные и встроенные программные компоненты ПО, в совокупности, реализуют следующие основные функции:

• - конфигурирование СУТПА «КОМСИС» в целом и ее составных частей, включая разработку человеко-машинного интерфейса, настройку прав доступа пользователей, управление лицензиями и авторизацией;

• - конфигурирование с использованием различных языков программирования, редактирование, имитационное моделирование и наладку в режиме реального времени алгоритмов контроллеров и станций СУТПА «КОМСИС»;

• - сбор и обработку входных данных и формирование выходных данных в соответствии с пользовательскими алгоритмами;

• - отображение на мониторах станций оперативной информации о функционировании системы, включая аварийную сигнализацию, системные и диагностические события, предоставление детального и обзорного отображения данных процесса на детальных дисплеях и мнемосхемах, формирование трендов, автоматическое исполнение запланированных задач, формирование и управление рапортами, информационными статистиками, журналами и печатными формами;

• - возможность частичного и полного резервирования аппаратных средств СУТПА «КОМСИС»;

• - связь узлов системы верхнего и нижнего уровня по сети Ethernet с использованием закрытого промышленного протокола компании ООО «Комдиагностика»;

• - возможность связи с полевыми устройствами по протоколам Profibus-DP или HART;

• - связь со сторонними системами по протоколам OPC и Modbus.

В ПО СУТПА «КОМСИС» защита от непреднамеренных и преднамеренных несанкционированных изменений ПО (в том числе, его метрологически значимой части и измеренных данных) осуществляется:

• - автоматическим контролем целостности всех компонентов ПО;

• - автоматическим контролем доступа к компонентам ПО и внесению изменений в конфигурацию системы, согласно правам доступа пользователя;

• - автоматическим ведением журнала событий и журнала сигнализаций;

• - ограничением доступа к носителям и устройствам записи информации.

ПО является метрологически значимым.

Метрологические характеристики СУТПА «КОМСИС» нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО СУТПА «КОМСИС» приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО СУТПА «КОМСИС»

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

¹⁾ пределы допускаемой абсолютной погрешности измерений температуры холодного спая составляет ±0,5 °C в диапазоне измерений температуры холодного спая от -20 до +60 °C

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку станций управления полем СУТПА «КОМСИС» любым технологическим способом.

Таблица 4 - Комплектность СУТПА «КОМСИС»

приведены в разделе «Назначение» руководства по эксплуатации.

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 152 Телефон: +7 (495) 926-95-31

Web-сайт: www.komdiagnostika.ru

E-mail: info@ komdiagnostika.ru

Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 152 Место нахождения: 127591, г. Москва, Керамический пр-д, д. 53, к. 3, помещ. IA Телефон: +7 (495) 926-95-31

Web-сайт: www.komdiagnostika.ru

E-mail: info@ komdiagnostika.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

(ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д.2, этаж 2, помещ. I, ком. 35,36

Место нахождения: 117546, г. Москва, Харьковский пр-д, д.2, этаж 2, помещ. I, ком. 35,36 Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
