МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполненном настоящего приказа оставляю за собой.

  Заместитель руководителя

  Е.Р. Лазаренко

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии



  Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _8 »    декабря    2025 Г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 84643-22                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Термометры медицинские безртутные AMRUS TVY-130 (далее - термометры) предназначены для измерений температуры тела человека.

Описание средства измерений

Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры тела человека.

Конструктивно термометры состоят из герметично запаянной капиллярной трубки с резервуаром, заполненным термометрической жидкостью - нетоксичным жидким сплавом (галлий 68,5 %, индий 21,5 %, олово 10 %). Капиллярная трубка защищена прозрачной герметичной стеклянной оболочкой, внутрь которой вставлена и прикреплена продольно к капиллярной трубке пластина с нанесенной на нее шкалой для отсчета температуры. Отсчет показаний производится по вершине мениска термометрической жидкости в капиллярной трубке. Термометры имеют специальный щелевой пережим в нижней части капилляра, препятствующий спаданию столбика термометрической жидкости при охлаждении термометра.

Термометры комплектуются обычным пластмассовым футляром или футляром с увеличительной линзой, или футляром для встряхивания.

Заводской номер лота (партии) наносится на обратную сторону пластины шкалы термометра типографским способом в виде цифрового кода, также на корпус термометров наносится порядковый номер термометра в партии (лоте) любым технологическим способом в виде цифрового кода.

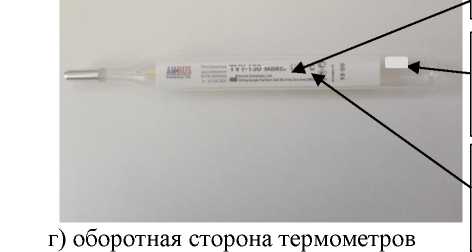

Общий вид термометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера лота (партии) представлен на рисунке 1.

Нанесение знака поверки на термометры не предусмотрено. Пломбирование термометров не предусмотрено.

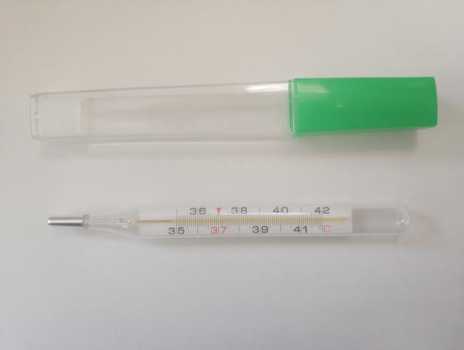

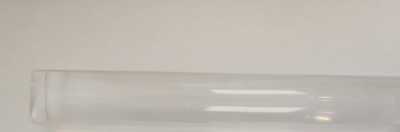

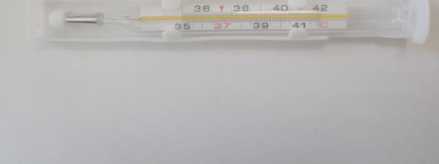

а) термометр в пластмассовом футляре

б) термометр в футляре с увеличительной линзой

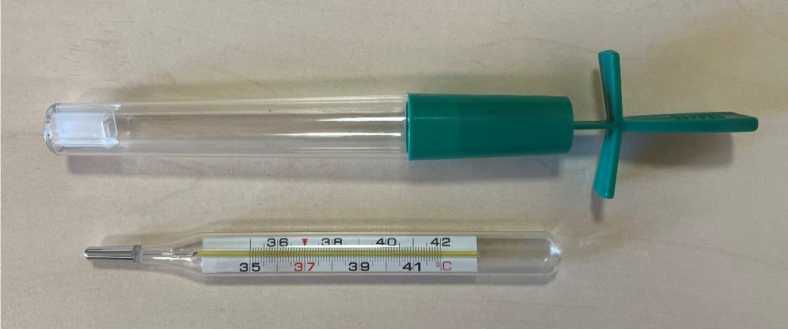

в) термометр в футляре для встряхивания

Рисунок 1 - Общий вид термометров

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на обратную сторону пластины шкалы термометра, на титульный лист руководства по эксплуатации и этикетку групповой тары типографским способом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе «Способ применения» руководства по эксплуатации.

ГОСТ 31516-2012 «Термометры медицинские максимальные стеклянные. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Постановление Правительства Российской Федерации от 16 ноября 2020 года № 1847 п. 1.1.

Термометры медицинские безртутные AMRUS TVY-130. Стандарт предприятия

Amrus Enterprises, Ltd., США

Место нахождения и адрес юридического лица: 720 King Georges Post Road, Suite 305, Fords, New Jersey, 08863-1974, USA

Изготовитель

Amrus Enterprises, Ltd., США

Место нахождения и адрес юридического лица: 720 King Georges Post Road, Suite 305, Fords, New Jersey, 08863-1974, USA

Производственная площадка

1. Hangzhou Long Can Liquid Metal Technology Co, Ltd., Китай Адрес деятельности по изготовлению средств измерений: Gate 2, No. 18 Zhiren Street,

Puyan Binjiang District, 310051 Hangzhou, Zhejiang, China

2. Ningbo Hi-life Medical Technology Co., Ltd., Китай Адрес деятельности по изготовлению средств измерений: Qiaoli Village, Jiangshan

Town, Yinzhou District, Ningbo City, Zhejiang Province, 315191, P.R. China

Испытательный центр

Открытое акционерное общество «Медтехника»

(ОАО «Медтехника»)

Место нахождения и адрес юридического лица: 400002, Волгоградская обл., г. Волгоград, ул. Революционная, 57 А

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314864

Лист № 1 Регистрационный № 89089-23                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС (далее - модули) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84, составляющих вектора скорости и синхронизации внутренней шкалы времени модуля с национальной шкалой координированного времени UTC(SU).

Описание средства измерений

К настоящему типу средств измерений относятся модули следующих модификаций ТН3/СНС/001, ТН3/СНС/001-01, ТН3/СНС/301, ТН3/СНС/301-01, которые отличаются интерфейсами подключения, габаритными размерами и комплектностью.

Принцип действия модулей основан на измерении псевдодальностей и доплеровских смещений частот по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS.

Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.

Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5° относительно местного горизонта.

Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно модули состоят из модуля (модулей) приёма сигналов навигационных космических аппаратов ГНСС, блока антенного (блоков антенных) типа 743АТ1-А2 и (или) изделия (изделий) ААР-8Э, а также антенного разветвителя (антенных разветвителей) РГГ-2 (РГГ-2П).

Модуль эксплуатируется в составе базового комплекта твердотельного накопителя ТН3 (ТН3.100, ТН3.300) (не входит в комплект поставки). Модуль может быть установлен в любой слот базового комплекта твердотельного накопителя ТН3 в количестве не более одной штуки в один накопитель.

Диапазон расстояний до базовой станции в дифференциальном фазовом режиме работы модулей указан в руководстве по эксплуатации.

Выдача потребителю измерительной информации осуществляется по протоколам NMEA 2000 и форматах файлов данных TND, TNE с темпом 1 Гц.

Нанесение знака поверки на модули не предусмотрено.

Заводской номер в виде цифрого обозначения, состоящего из арабских цифр, наносится на переднюю панель модулей методом фрезеровки.

Общий вид модулей представлен на рисунках 1-4.

Обозначение мест нанесения знака утверждение типа Ш и заводского номера 12 представлены на рисунках 1-4. Пломбирование модулей не предусмотрено (покрыты лаком).

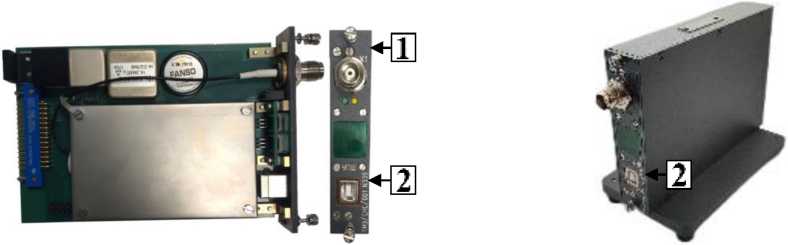

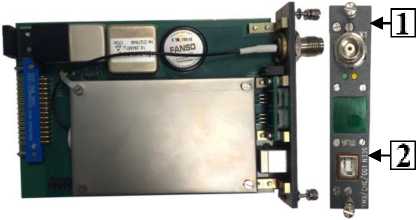

Рисунок 1 - Общий вид модулей модификации ТН3/СНС/001

Рисунок 2 - Общий вид модулей модификации ТН3/СНС/001-01 (наземная часть представлена в кожухе наземном (не входит в комплект поставки))

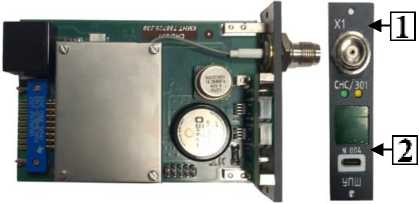

Рисунок 3 - Общий вид модулей модификации ТН3/СНС/301

Рисунок 4 - Общий вид модулей модификации ТН3/СНС/301-01 (наземная часть представлена в кожухе наземном (не входит в комплект поставки))

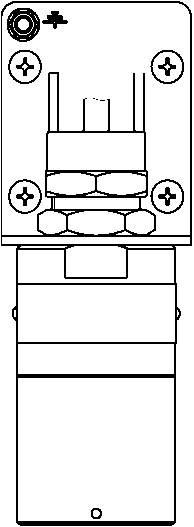

Общий вид антенных разветвителей РГГ-2 (РГГ-2П) представлен на рисунке 5, блоков антенных типа 743АТ1-А2 представлен на рисунке 6, изделий ААР-8Э представлен на рисунке 7.

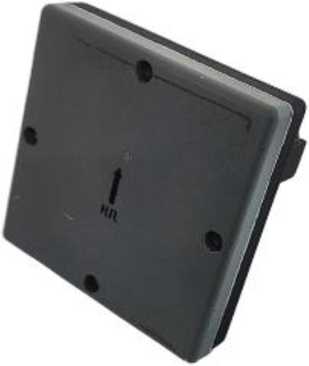

Рисунок 6 - Общий вид блоков антенных типа 743АТ1-А2

Рисунок 7 - Общий вид

изделий ААР-8Э

Рисунок 5 - Общий вид антенных разветвителей

РГГ-2 (РГГ-2П)

Модули работают под управлением встроенного специализированного программного обеспечения (далее - СПО).

Внешнее СПО «TN3LAB» включает прикладные управляющие программы, предназначенные для:

• - считывания или стирания накопленной информации, загрузке подготовленных заданий в кассету памяти накопителя;

• - подготовки заданий для функционирования накопителя при экспериментах;

• - преобразования полученных при считывании файлов данных к виду, пригодному для дальнейшей обработки.

Внешнее специальное программно-математическое обеспечение (далее - СПМО) «Полет» предназначено для комплексной обработки измерительной информации, представляет собой пакет программ автоматизированной обработки, представления и документирования информации.

Внешнее СПО «SNSDump» позволяет сохранять информацию модулей модификаций ТН3/СНС/001 и ТН3/СНС/301, установленных в кожух ТН3/КН, в виде файлов на жёсткий диск ПЭВМ.

Встроенное и внешнее СПО (СПМО) реализовано без выделения метрологически значимой части. Влияние встроенного и внешнего СПО (СПМО) не приводит к выходу метрологических характеристик за пределы допускаемых значений.

Уровень защиты встроенного СПО TPS2, TPS3, SNM1, SNM2 «высокий» в соответствии с Р 50.2.077-2014.

Уровень защиты внешнего СПО (СПМО) TN3LAB, Полет, SNS Dump «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения (далее - ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель модулей методом фрезеровки.

Комплектность средства измерений

Таблица 4 - Комплектность модулей модификации ТН3/СНС/001

Таблица 5 - Комплектность модулей модификации ТН3/СНС/001-01

Таблица 6 - Комплектность модулей модификации ТН3/СНС/301

Таблица 7 - Комплектность модулей модификации ТН3/СНС/301-01

приведены в п 1.1 «Принцип работы модулей» документа КМНТ.464349.001 РЭ «Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»

КМНТ.464349.001 ТУ. Модуль приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС. Технические условия

Правообладатель

Акционерное общество «Конвед-6 ЛИИ»

(АО «Конвед-6 ЛИИ»)

ИНН 5013000335

Адрес юридического лица: 140180, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, этаж 4, ком. 1

Телефон: +7(495)534-10-12

Web-сайт: https://konved.ru/

E-mail: info@konved.ru

Изготовитель

Акционерное общество «Конвед-6 ЛИИ»

(АО «Конвед-6 ЛИИ»)

ИНН 5013000335

Адрес: 140180, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, этаж 4, ком. 1

Телефон: +7(495)534-10-12

Web-сайт: https://konved.ru/

E-mail: info@konved.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц 30002-13

Лист № 1 Регистрационный № 90789-23                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Установки измерительные высоковольтные Метерон ИСП/М (далее по тексту -установки) предназначены для воспроизведения высокого напряжения постоянного тока, измерений силы постоянного тока, а также для генерирования и индикации напряжения и силы переменного тока сверхнизкой частоты (от 0,01 до 0,1 Гц).

Описание средства измерений

Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации напряжения и индуктивно-емкостной измерительной цепи.

На выходе установок может быть установлено симметричное высоковольтное синусоидальное напряжение или напряжение постоянного тока.

Для расширения диапазона нагрузки установок частота формируемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц.

Основная область применения установок: определение дефектов изоляции в силовых кабелях (в том числе с изоляцией из сшитого полиэтилена) и других изолированных цепях, имеющих значительную электрическую емкость.

Процесс измерений и вывод информации на дисплей автоматизирован и производится встроенным микропроцессором. Управление установками осуществляется оператором с помощью графического жидкокристаллического (ЖК) дисплея через интерфейс на основе меню. Установки обладают функциями таймера, часами и календарем. Результаты измерений сохраняются во встроенной памяти или выводятся на встроенный принтер.

Основные узлы установок: микропроцессор, блок управления, бустер, конденсатор, автоматическое устройство разряда, принтер, графический ЖК-дисплей, блок питания.

Установки выпускаются в девяти модификациях: Метерон ИСП/М-30, Метерон ИСП/М-40, Метерон ИСП/М-50, Метерон ИСП/М-60, Метерон ИСП/М-70, Метерон ИСП/М-80, Метерон ИСП/М-30П, Метерон ИСП/М-40П, Метерон ИСП/М-60П, отличающихся значением выходного напряжения, составом блоков и их массогабаритными характеристиками. Установки с индексом «П» представляют собой портативную версию.

Конструктивно установки состоят из следующих составных частей: блока управления, бустера, конденсатора. У модификаций с индексом «П» бустер встроен в блок управления.

Блок управления выполнен в переносном корпусе из полипропилена с откидывающейся крышкой и ручкой для переноски. На верхней панели размещены разъем сети питания, принтер, кнопка включения/выключения, графический ЖК-дисплей, разъем для подключения бустера, клемма заземления.

Бустеры выпускаются в двух модификациях: № 1 и № 2, а конденсаторы в трех модификациях: № 1, № 2 и № 3, отличающихся массогабаритными характеристиками.

Бустеры выполнены в металлических корпусах, а конденсаторы в пластиковых. Бустеры и конденсаторы и имеют высоковольтные клеммы и клеммы заземления.

Установки пломбируются от несанкционированного доступа нанесением наклеек между лицевой панелью и корпусом.

На крышке блока управления, боковых панелях бустера и конденсатора имеются информационные таблички, содержащие следующую информацию: название, технические данные, дату изготовления. На информационных табличках блока управления и бустера типографским способом нанесен заводской номер в виде цифровых обозначений, состоящий из арабских цифр, однозначно идентифицирующих каждый экземпляр.

Нанесение знака поверки на установки не предусмотрено.

Общий вид установок и их составных частей представлен на рисунках с 1 по 9.

Обозначение места пломбировки от несанкционированного доступа представлено на рисунке 1.

Обозначение места нанесения заводских номеров представлено на рисунках 8 и 9.

А

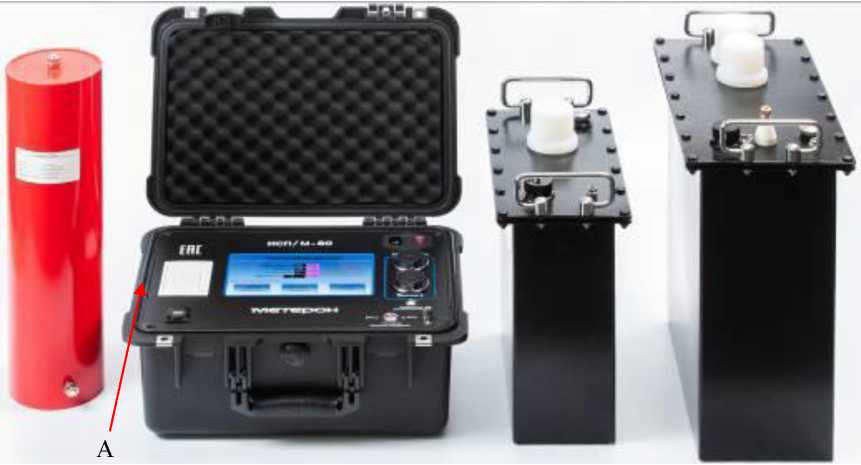

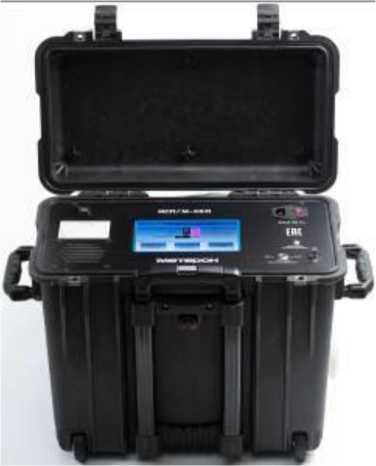

Рисунок 1 - Общий вид установок измерительных высоковольтных Метерон ИСП/М-30, Метерон ИСП/М-40, Метерон ИСП/М-50, Метерон ИСП/М-60, Метерон ИСП/М-70, Метерон ИСП/М-80 и обозначение места пломбировки от несанкционированного доступа (А)

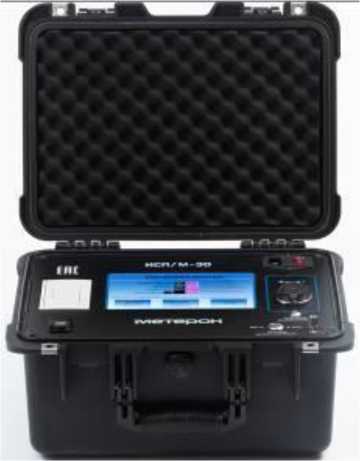

Рисунок 2 - Общий вид блока управления для установок модификаций

Метерон ИСП/М-30, Метерон ИСП/М-40,

Метерон ИСП/М-50, Метерон ИСП/М-60

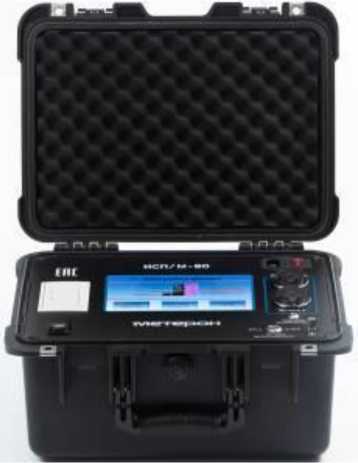

Рисунок 3 - Общий вид блока управления для установок модификаций Метерон ИСП/М-70,

Метерон ИСП/М-80

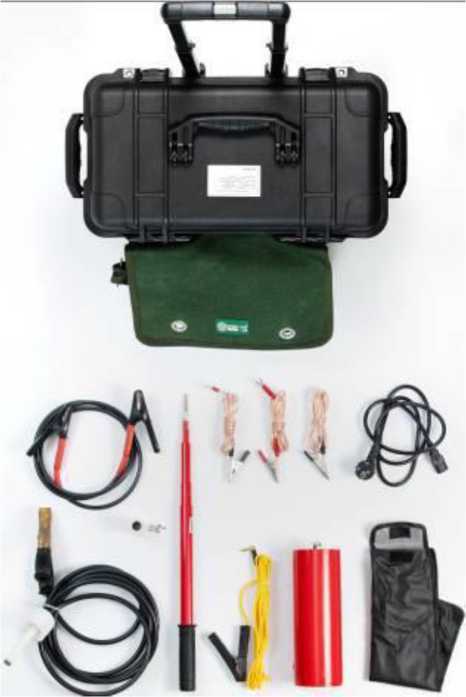

Рисунок 4 - Общий вид установок измерительных высоковольтных Метерон ИСП/М-30П,

Метерон ИСП/М-40П, Метерон ИСП/М-60П

Рисунок 5 - Общий вид блока управления для установок модификаций

Метерон ИСП/М-30П, Метерон ИСП/М-40П, Метерон ИСП/М-60П

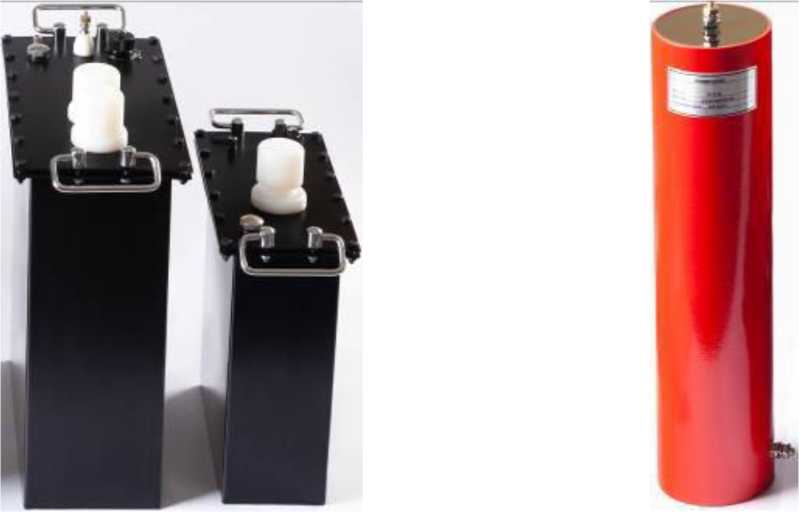

Рисунок 7 - Общий вид конденсатора и обозначение места нанесения заводских номеров

Рисунок 6 - Общий вид бустеров

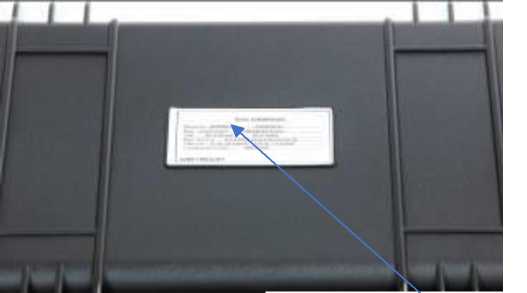

Рисунок 8 - Обозначение места нанесения заводского номера на блоке управления

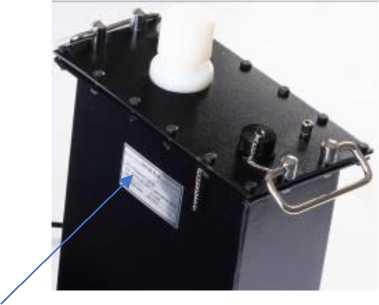

Рисунок 9 - Обозначение места нанесения заводского номера на бустере

Встроенное ПО (микропрограмма) установок реализовано аппаратно. Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство установок предприятием-изготовителем и недоступна для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Конфигурация установок

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в руководстве по эксплуатации в разделе VIII. «Порядок выполнения операций».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»

приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10^-16 до 100 А»

Установки измерительные высоковольтные Метерон ИСП/М. Стандарт предприятия. «WUHAN GOLDSOL CO., LIMITED», Китай

Правообладатель

«WUHAN GOLDSOL CO., LIMITED», Китай

Адрес: No. 128, Sanyang Road, Wuhan, China

Изготовитель

«WUHAN GOLDSOL CO., LIMITED», Китай

Адрес: No. 128, Sanyang Road, Wuhan, China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019

В части вносимых изменений

Общество с ограниченной ответственностью «ЛЕММА»

(ООО «ЛЕММА»)

Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23

Телефон: +7 (343) 372-00-57

Web-сайт: www.lemma-ekb.ru

E-mail: lemma-ekb@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.320074

Лист № 1 Регистрационный № 76364-19                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Газосигнализаторы СЕНС СГ-А2 (далее - газосигнализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасных концентраций горючих газов и паров и сигнализации о превышении установленных порогов срабатывания сигнализации.

Описание средства измерений

Принцип действия газосигнализаторов основан на преобразовании с помощью оптического первичного преобразователя значений концентрации горючего газа в измерительный сигнал, пропорциональный содержанию определяемого компонента в воздухе, и выработке управляющих сигналов в соответствии с алгоритмом работы газосигнализаторов.

Метод измерений - прямой, инфракрасная абсорбция.

Способ отбора пробы - диффузионный.

Тип газосигнализаторов - стационарный, автоматический, электрический, одноканальный, непрерывного действия.

Конструкция газосигнализаторов представляет собой датчик газа в цилиндрическом металлическом корпусе. В корпусе имеется отсек для первичного преобразователя. Отсек закрывается колпаком с входным окном, закрытым огнепреградителем и защитным фильтром.

В состав коробки соединительной взрывозащищенной (далее - КСВЗ), обеспечивающей подключения датчика газа к внешним цепям, входят взрывозащищенные кабельные вводы, внутренняя и внешняя клемма заземления и кронштейн для крепления на месте эксплуатации.

В состав газосигнализаторов с постоянно присоединенным кабелем (далее - ППК) входят взрывозащищенный кабельный ввод и кронштейн, на котором установлена клемма заземления.

Газосигнализаторы обеспечивают выполнение следующих функций:

• - измерение содержания определяемого компонента;

• - выдачу цифровых сигналов по цифровым последовательным интерфейсам трехпроводной линии связи-питания системы измерительной СЕНС (протоколу СЕНС) и RS-485 (протоколам ModbusRTU или СЕНС, выбираемым пользователем).

Газосигнализаторы имеют несколько вариантов исполнения:

• - в зависимости от поверочного компонента - метан (СН4) или пропан (С3Н8);

• - с КСВЗ или без неё с ППК;

• - с различными вариантами исполнения кабельных вводов или длиной кабеля (для газосигнализаторов с вариантом исполнения с ППК);

• - в зависимости от выходного интерфейса - СЕНС (протокол СЕНС), RS-485 (протокол ModbusRTU).

Определяемые компоненты для вариантов исполнения газосигнализаторов с поверочным компонентом пропан (С3Н8): пропан (С3Н8), гексан (С6Н14), бутан (С4Н10), изобутан (2 метилпропан) (1-С4Н10), н-пентан (С5Н12), циклопентан (С5Н10), пропилен (СзНб), метиловый спирт (метанол) (СН3ОН), этанол (этиловый спирт) (С2Н5ОН), этан (С2Н6), 2-бутанон (этилметилкетон, метил ацетон, метилэтилкетон) (С4Н9ОН), 1-бутен (n-бутилен, этилэтилен) (ПС4Н8).

Определяемые компоненты для вариантов исполнения газосигнализаторов с поверочным компонентом метан (СН4): метан (СН4), этилен (этен) (С2Н4), ацетон (2-пропанон, диметилкетон) (СН3СОСН3).

Вариант исполнения газосигнализаторов определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

Газосигнализатор СЕНС СГ - А2 - A - B - C - D - E:

где A - код, определяющий тип поверочного компонента;

B - код, определяющий вариант исполнения устройства крепления;

С - код, определяющий вариант исполнения кабельных вводов или длину кабеля;

D - код, определяющий вариант исполнения кабельных вводов;

Е - код, определяющий вариант исполнения выходного интерфейса.

Примечания:

• 1  Подробное описание вариантов исполнения газосигнализатора приведено в руководстве по эксплуатации;

• 2 Коды вариантов исполнений по умолчанию не указываются.

Заводской номер газосигнализатора наносится на информационную табличку, размещенную на корпусе газосигнализатора, в цифровом формате, способом лазерной или ударно-точечной маркировки.

Нанесение знака поверки на газосигнализаторы не предусмотрено.

Внешний вид газосигнализаторов показан на рисунках 1 и 2.

В зависимости от варианта исполнения газосигнализатора конструкция кабельного ввода может отличаться от представленных на рисунках 1 и 2.

Место нанесения знака утверждения типа

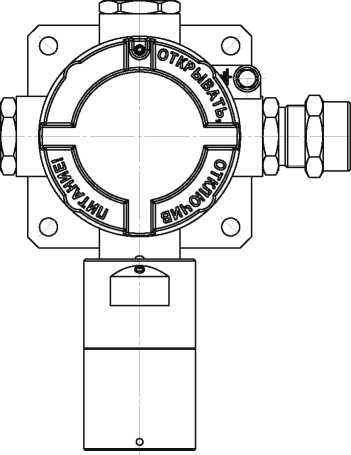

Рисунок 1 - Внешний вид газосигнализатора с вариантом исполнения с КСВЗ

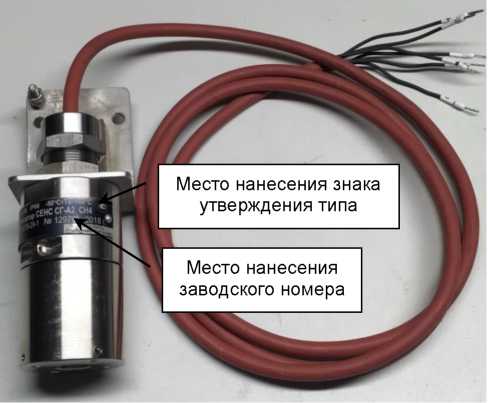

Рисунок 2 - Внешний вид газосигнализатора с вариантом исполнения с ППК

Конструкция газосигнализаторов обеспечивает ограничение доступа к внутренним элементам с целью предотвращения несанкционированного доступа. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

а)                                                 б)

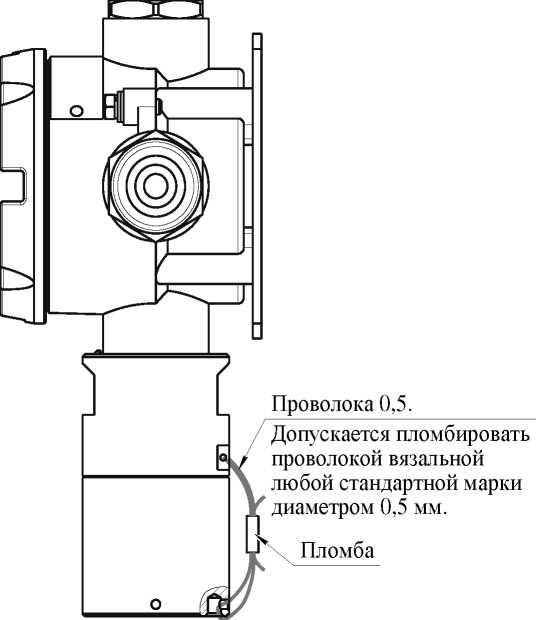

а) газосигнализатор с вариантом исполнения с КСВЗ

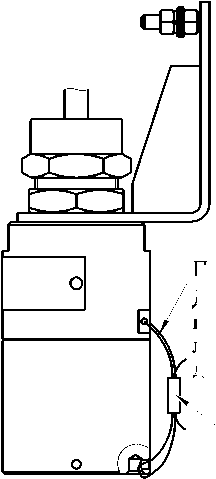

б) газосигнализатор с вариантом исполнения с ППК

Рисунок 3 - Схема пломбировки газосигнализаторов

В газосигнализаторах применяется встроенное программное обеспечение (далее - ПО), которое устанавливается (прошивается) в энергонезависимую память микроконтроллера газосигнализаторов при изготовлении. ПО имеет разделение на метрологически значимую часть и метрологически незначимую часть ПО.

Встроенное ПО предназначено для выполнения математической обработки результатов измерений от первичного преобразователя, хранения в энергонезависимой памяти результатов измерений, формирования цифровых сигналов, настройки и проведения диагностики газосигнализаторов.

Метрологически значимая часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется соответствующей функцией диагностики. При обнаружении ошибок контрольной суммы функция диагностики установит флаг ошибки.

Просмотр номера версии и цифрового идентификатора ПО возможен с помощью любой аппаратуры сбора данных, поддерживающей протоколы газосигнализаторов.

Встроенное ПО защищено от непреднамеренных и преднамеренных изменений посредством ввода пароля и механическим пломбированием.

Защита ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данных метрологически значимой части ПО

Метрологические характеристики приведены в таблицах 2-4.

Таблица 2 - Определяемые компоненты, диапазоны измерений и пределы допускаемой основной

погрешности измерений

Продолжение таблицы 2

Таблица 3 - Поверочные компоненты, диапазоны измерений и пределы допускаемой основной

погрешности измерений

Таблица 4 - Метрологические характеристики

Продолжение таблицы 4

Основные технические характеристики приведены в таблице 5.

Таблица 5 - Основные технические характеристики

наносится на таблички газосигнализаторов методом металлографской печати и на титульные листы паспорта и руководства по эксплуатации в верхний правый угол типографским способом.

Комплектность приведена в таблице 6.

Таблица 6 - Комплектность средства измерений

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации СЕНС.413347.021 РЭ.

Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

СЕНС.413347.021 ТУ Газосигнализатор СЕНС СГ-А2. Технические условия

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Адрес: 442961, РФ, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5

Телефон/факс: (8412) 65-21-00

E-mail: info@nppsensor.ru

Web-сайт: www.nppsensor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»

(ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311197
