Приказ Росстандарта №2693 от 10.12.2025

№2693 от 10.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 737413
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2693 от 10.12.2025

2025 год
месяц December
сертификация программного обеспечения

1103 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ


Приказ Росстандарта №2693 от 10.12.2025, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

10 декабря 2025 г.

(Росстандарт)

Приказ Росстандарта №2693 от 10.12.2025, https://oei-analitika.ru
Приказ Росстандарта №2693 от 10.12.2025, https://oei-analitika.ru

2693

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Е.Р. Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10   » декабря   2025 Г. № 2693

Лист № 1 Регистрационный № 40520-09                                         Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Миллиомметры цифровые ПТФ-1 Назначение средства измерений

Миллиомметры цифровые ПТФ-1 (далее - миллиомметры) предназначены для измерений активного сопротивления электрических цепей с существенной индуктивностью и применяется преимущественно для измерений сопротивления электрических машин и трансформаторов.

Описание средства измерений

В основу работы миллиомметров положен метод делителя. Измеряемое Rx и эталонное Rэт сопротивления включены последовательно в общую токовую цепь. Испытательный ток задается генератором постоянного тока и регулируется положением переключателя диапазонов. Падение напряжения на измеряемом сопротивлении усиливается усилителем постоянного тока. Формирователь опорного напряжения преобразует падение напряжения на Rэт в опорное напряжение для АЦП. АЦП формирует цифровой код пропорциональный опорному напряжению. Измерение осуществляется по четырехпроводной схеме. Предусмотрена защита входных цепей от ЭДС самоиндукции, схема автоматического подмагничивания для уменьшения времени измерения, схема автоматической коррекции нуля.

Миллиомметры имеют одноблочную конструкцию и размещен в металлическом корпусе со съемной крышкой. Результат измерения отображается на четырехразрядном цифровом индикаторе. Все переключатели, клеммы и индикатор расположены на лицевой панели под съемной крышкой.

Заводской номер в цифровом формате методом гравировки или ударным методом наносится на лицевую панель корпуса миллиомметра.

Предусмотрено пломбирование от несанкционированного доступа путем установки мастичных пломб в углубления крепежных винтов на лицевую панель корпуса миллиомметра.

Нанесение знака поверки на миллиомметры не предусмотрено.

Внешний вид миллиомметров с обозначением мест пломбировки от несанкционированного доступа, нанесения знака утверждения типа и заводского номера, приведен на рисунке 1.

Место нанесения знака утверждения типа

Место пломбировки

МИ/1/1И0ММЕТР ПТФ-1

е

РАЗРЯД

ВНИМАНИЕ!

ПРИ ВКЛЮЧЕННОМ ПРИБОРЕ ОБЪЕКТ НЕ ОТСОЕДИНЯТЬ

Место нанесения заводского номера

Рисунок 1 - Внешний вид миллиомметров

Метрологические и технические характеристики

Метрологические и основные технические характеристики миллиомметров приведены в таблицах 1-2.

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений сопротивления, Ом

0,0001 до 200

Диапазон индикации сопротивления, Ом

0,0001 до 2000

Пределы допускаемой абсолютной погрешности измерений сопротивления, Ом

± 0,5 % +

1 ед. мл. разряда

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Время установления рабочего режима, мин

4

Время непрерывной работы, ч

8

Потребляемая мощность, В •А

60

Габаритные размеры (ширинахдлинахвысота), мм, не более

185 х 310 х 125

Масса, кг

4,5

Напряжение питания, В

220 ± 22

Частота питания, Гц

50 ± 0,5

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность при +20 °С, %, не более

от -10 до +40

90

Знак утверждения типа

наносится на лицевую панель миллиомметра и на титульный лист руководства по эксплуатации методом наклейки.

Комплектность средства измерений

Комплектность миллиомметров приведена в таблице 3.

Таблица 3 - Комплектность миллиомметров

Наименование

Обозначение

Количество

Миллиомметр цифровой

ПТФ-1

1 шт.

Кабель с зажимами

-

2 шт.

Руководство по эксплуатации

-

1 экз.

Формуляр

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Использование» документа «Миллиомметр цифровой ПТФ-1. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Изготовитель

Общество с ограниченной ответственностью «Элтех»

(ООО «Элтех»)

Юридический адрес: 620049, г. Екатеринбург, ул. Комсомольская, д.54/ Лобачевского, 5

Фактический адрес: 620078, г. Екатеринбург. ул. Студенческая, д.64

Почтовый адрес: 620078, г. Екатеринбург, ул. Студенческая, д.64

Телефон: (343) 219-03-02, (343) 374-22-84

E-mail: http://www.eltech-pribor.ru/

ИНН 6670129057

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а

Телефон: 8 (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц 30058-13




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 10 »    декабря 2025 г. №   2693

Лист № 1 Регистрационный № 77699-20                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры цифровые АКИП-2203, АКИП-2203/1 Назначение средства измерений

Мультиметры цифровые (далее по тексту - мультиметры) АКИП-2203, АКИП-2203/1 предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры (при помощи термопар К-типа).

Описание средства измерений

Мультиметры представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется поворотным переключателем.

Конструктивно мультиметры выполнены в виде портативных приборов с батарейным питанием.

Модификации мультиметров отличаются дополнительными техническими функциями.

На передней панели расположены: поворотный переключатель режимов измерения, группа функциональных кнопок, измерительные разъемы, жидкокристаллический дисплей.

На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.

Мультиметры имеют возможность автоматического выбора диапазона измерений, режим относительных измерений, удержания показаний. Мультиметры оснащены бесконтактным детектором опасного напряжения.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр мультиметров, наносится при помощи наклейки на откидную подставку на задней стороне корпуса мультиметра.

Свободное от надписей пространство на задней стороне корпуса мультиметра позволяет нанесение знака поверки в виде наклейки с изображением знака поверки.

Общий и задний виды мультиметров с местами нанесения наклеек со знаком утверждения типа средства измерений, серийным номером и знака поверки представлены на рисунках 1 и 2. На мультиметры не предусмотрено нанесение пломб.

Приказ Росстандарта №2693 от 10.12.2025, https://oei-analitika.ru

А

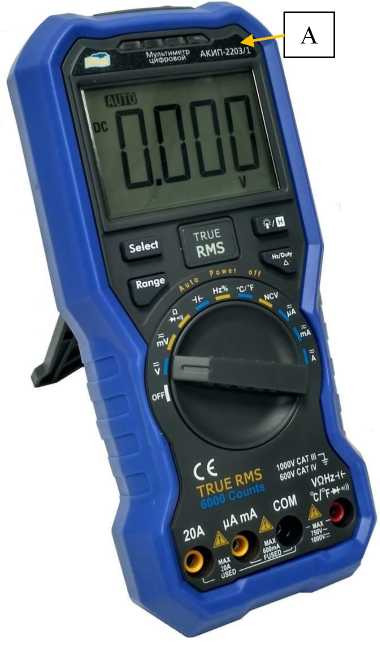

Рисунок 1 - Общий вид мультиметров и место нанесения наклейки со знаком утверждения типа (А)

Приказ Росстандарта №2693 от 10.12.2025, https://oei-analitika.ru

В

Б

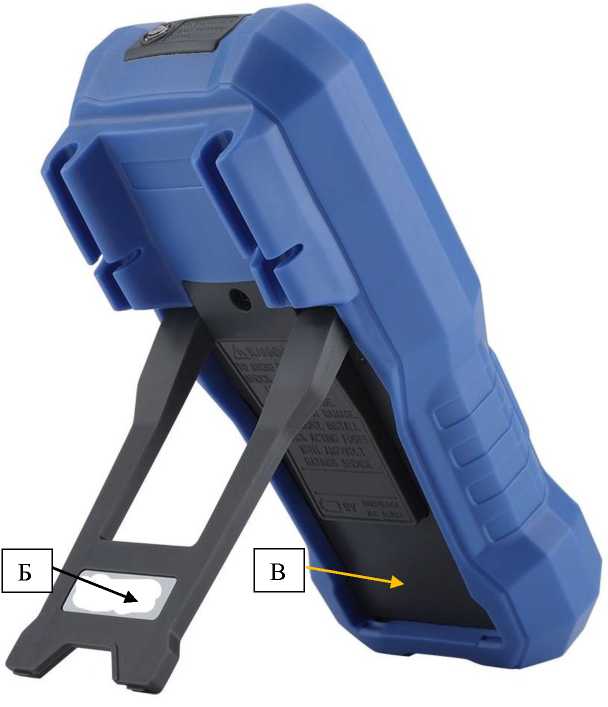

Рисунок 2 - Задний вид мультиметров и места нанесения серийного номера (Б) и наклейки со знаком поверки (В)

Цвет корпуса мультиметров может отличаться от представленного на рисунках.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока

Верхний предел поддиапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой абсолютной погрешности, В

0,06

1 • 10-5

±(0,005^иизм|1)+2^)

0,6

1 • 10-4

6

0,001

60

0,01

600

0,1

1000

1

±(0,008-^1+2-к)

1) иизм - измеряемое значение напряжения постоянного тока, В

Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока частотой от 40 Гц до 1 кГц

Верхний предел поддиапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой абсолютной погрешности^, В

0,6

1 • 10-4

±(0,008^изм2)+3^)

6

0,001

60

0,01

600

0,1

750

1

±(0,01-иИЗм+3-к)

  • 1) Погрешность нормируется в диапазоне измерений от 5 до 100 %

  • 2) иизм - измеряемое значение напряжения переменного тока, В

Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока

Верхний предел поддиапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой абсолютной погрешности, А

6-10-4

1-10-7

±(0,008-|1изм|1)+2-к)

0,006

1-10-6

0,06

1-10-5

0,6

1-10-4

202)

0,01

±(0,012-|1изм|+3-к)

  • 1) 1изм - измеряемое значение силы постоянного тока, А

  • 2) Погрешность нормируется до 10 А; измерения св. 10 А до 15 А проводить в течение не более 2 минут, перерыв между измерениями не менее 10 минут; измерения св. 15 А до 20 А проводить в течение не более 10 секунд, перерыв между измерениями не менее 15 минут

Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока частотой от 40 Гц до 1 кГц

Верхний предел поддиапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой абсолютной погрешности1), А

6-10-4

1 - 10-7

±(0,01-1изм2)+3-к)

0,006

1 - 10-6

0,06

1 - 10-5

0,6

1 - 10-4

203)

0,01

±(0,015-1^+3-к)

  • 1) Погрешность нормируется в диапазоне измерений от 5 до 100 %, на пределе измерения 20 А погрешность нормируется до 10 А

  • 2) 1изм - измеряемое значение силы переменного тока, А

  • 3) Погрешность нормируется до 10 А; измерения св. 10 А до 15 А проводить в течение не более 2 минут, перерыв между измерениями не менее 10 минут; измерения св. 15 А до 20 А проводить в течение не более 10 секунд, перерыв между измерениями не менее 15 минут

Таблица 5 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току

Верхний предел поддиапазона измерений, Ом

Значение единицы младшего разряда к, Ом

Пределы допускаемой абсолютной погрешности, Ом

600

0,1

±(0,008<Иизм1)+2^к)

6-103

1

6-104

10

6-105

100

6-106

1000

6-107

1 - 104

±(0,02^изм+3 •к)

1) Rизм - измеряемое значение сопротивления, Ом

Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрической ёмкости

Верхний предел поддиапазона измерений, мкФ

Значение единицы младшего разряда к, мкФ

Пределы допускаемой абсолютной погрешности1), мкФ

0,06

1-10-5

±(0,03-Сизм2)+3-к)

0,6

1-10-4

6

0,001

60

0,01

600

0,1

±(0,03-Сизм+5-к)

6000

1

6-104

10

  • 1) Погрешность нормируется в диапазоне измерений от 5 до 100 %; время измерений на пределе 6 • 104 мкФ не менее 30 с

  • 2) Сизм - измеряемое значение электрической ёмкости, мкФ

Таблица 7 - Метрологические характеристики мультиметров в . режиме измерений частоты

Верхний предел поддиапазона измерений, Гц

Значение единицы младшего разряда k, Гц

Пределы допускаемой абсолютной погрешности^, Гц

9,999

0,001

±(0,008Тизм2)+2^к)

99,99

0,01

999,9

0,1

9,999403

1

99,99403

10

999,9403

100

9,999406

1000

  • 1) Погрешность нормируется для сигнала синусоидальной и прямоугольной формы в диапазоне частот от 1 Гц до 5 МГц; уровень сигнала не менее 2 В (размах).

  • 2) Fизм - измеряемое значение частоты, Гц

Таблица 8 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термопар

Диапазон измерений, °С

Значение единицы младшего разряда k, °С

Пределы допускаемой абсолютной погрешности^, °С

от -50 до +400

1

±(0,025Тизм2)+3^)

  • 1) Не включает в себя погрешность термопары

  • 2) ^зм - измеряемое значение температуры, °С

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более (длинахширинахвысота)

196х89х56

Масса, г, не более

320

Элементы питания

9 В

Условия эксплуатации:

- температура окружающего воздуха 1), °С

от 0 до +40

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

1) Метрологические характеристики нормируются при температуре от +18 до +28 °С

Знак утверждения типа

наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность мультиметров

Наименование

Обозначение

Количество, шт.

Мультиметр

1)

1

Элемент питания 9 В

1

Измерительный провод

2

Термопара К-типа

1

Руководство по эксплуатации

1

Методика поверки

1

Примечание:

1) В зависимости от модификации (АКИП-2203 или АКИП-2203/1)

Сведения о методиках (методах) измерений

приведены в разделе 7 «ПОРЯДОК ЭКСПЛУАТАЦИИ» документа «Мультиметры цифровые АКИП-2203, АКИП-2203/1. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Т10-16 до 100 А»

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 в в диапазоне частот от 140-1до 2409 Гц»

Приказ Росстандарта от 17.03.2022 года № 668 «Об утверждении государственной поверочной схемой для средств измерений силы переменного электрического тока от Т10-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»

ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости

Техническая документация изготовителя

Изготовитель

Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай

Адрес: No. 19, Heming Road, Longwen Zone, Zhangzhou City, Fujian, China

Телефон: +86 596 213 0430

Факс: +86 596 210 9272

Web-сайт: http://www.owon.com

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля»

(АО «ПриСТ)

Адрес: 111141, Россия, г. Москва, ул. Плеханова, д. 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц

Росаккредитации № RA.RU.314740




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »   з_кз_зя     2025 г. № _693

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер

в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Мультиметры цифровые

АКИП-2203,

АКИП-

2203/1

77699-20

ПР-32-2019МП

Акционерное общество «Приборы,

Сервис,

Торговля» (АО «ПриСТ»), г. Москва

АО «ПриСТ», г. Москва

2.

Миллиомметры цифровые

ПТФ-1

40520-09

МП 40520-09

Общество с ограниченной ответственностью «Элтех» (ООО «Элтех»), г. Екатеринбург

ФБУ «УРАЛТЕСТ», г. Екатеринбург




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
