МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утве^ден^1х типах средств измерений

В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Ч        Федерального агентства по техническому

регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

ч

Р Е Е к приказу Федерального агентства по техническому регулированию

и метрологии

2025 г. № я^яяя

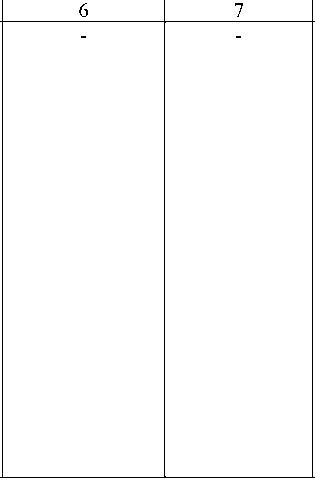

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

аименование типа

2

Корректоры

5

37670-13

Калибраторы

Расходомеры-счетчики газа ультразвуковые

«Методика поверки» ИМ 23.90.00 001 РЭ

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2025 г. № 1329

Регистрационный № 37670-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры СПГ762

Корректоры СПГ762 предназначены для измерения электрических сигналов, соответствующих параметрам технических газов различного состава, транспортируемых по трубопроводам.

Корректоры рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учета метана, этана, пропана, н-бутана, и-бутана, н-пентана, и-пентана, гексана, азота, аргона, аммиака, водорода, гелия-4, диоксида углерода, моноксида углерода, кислорода, этилена, сероводорода и их смесей (в том числе, доменного и коксового газов), ацетилена, воздуха, неона, пропилена, хлора и природного газа.

Принцип работы корректоров состоит в измерении входных электрических сигналов, поступающих от датчиков расхода, температуры, давления, разности давлений и других параметров газа, транспортируемого по трубопроводам, с последующим расчетом значений расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс 0.101325 МПа).

Корректоры обеспечивают обслуживание до двенадцати трубопроводов. Непосредственно к корректору могут быть подключены восемь датчиков с выходным сигналом тока, четыре с частотным или импульсным выходным сигналом и четыре с сигналом сопротивления, образуя конфигурацию входов 8I+4F+4R. Посредством адаптеров АДС97, подключаемых по адаптерному интерфейсу RS485, конфигурация входов может быть расширена до 12I+8F+8R при подключении одного и до 16I+12F+12R при подключении двух адаптеров.

Выпускается четыре модификации корректоров: 762.1, 762.2, 762.3 и 762.4, различающиеся между собой параметрами электропитания и количеством коммуникационных портов. Электропитание корректоров модификаций 762.1, 762.2 осуществляется напряжением переменного тока ~220 В, 50 Гц; модификаций 762.3, 762.4 - напряжением 12 В постоянного тока. Модификации 762.2, 762.3, 762.4 отличаются от 762.1 наличием адаптерного (второго) коммуникационного порта RS485.Моgификация 762.4 дополнительно оборудуется сетевым интерфейсом Ethernet и беспроводным интерфейсом Bluetooth.

Общий вид и схема пломбирования корректоров показаны на рисунке 1.

Знак утверждения типа

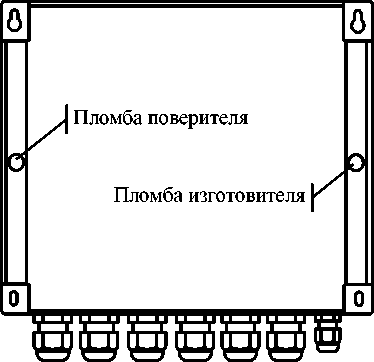

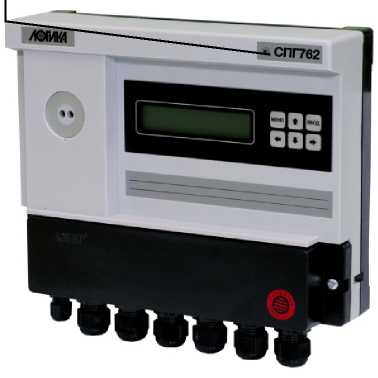

Рисунок 1 - Общий вид и схема пломбирования (вид сзади) корректоров СПГ762

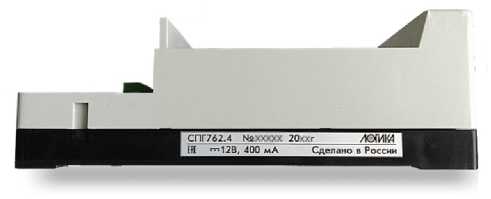

Рисунок 2 - Вид сбоку

Обозначение корректора наносится на лицевую панель справа от знака утверждения типа (рисунок 1). Код модификации и заводской номер, однозначно идентифицирующий каждый экземпляр корректора, наносятся в цифровом формате на табличку из полимерного, устойчивого к истиранию материала, размещенную на правой боковой панели корректора (рисунок 2).

корректоров встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 2 -

СПГ762

Таблица 3 - Технические характеристики корректоров СПГ'762

Таблица 4 - Показатели надежности

СПГ762

наносится на лицевой панели корректора методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.

Таблица 5 - Комплектность

Приведены в документе РАЖГ.421412.027 РЭ "Корректоры СПГ762. по эксплуатации", раздел 7 "Подготовка к работе и порядок работы".

измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования;

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений;

ГОСТ Р 8.740-2023 Государственная система обеспечения единства измерений. Расход и объем газа. Методика (метод) измерений с применением турбинных, ротационных и вихревых расходомеров и счетчиков;

ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения;

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода;

ГОСТ Р 70927-2023 Газ природный. Методы расчета физических свойств. Вычисление коэффициента сжимаемости в области низких температур;

ГСССД МР 118 - 05 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газовых смесей;

ТУ 4217-058-23041473-2007 «Корректоры СПГ762. Технические условия».

Акционерное общество «Научно-производственная фирма «Логика» (АО НПФ ЛОГИКА)

ИНН 7809002893

Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, 150, к. 1, лит. А, помещ. 427 Тел./факс: (812) 2522940, 4452745

E-mail: office@logika.spb.ru

Web-сайт: www.logika.spb.ru.

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2025 г. № 1329

Регистрационный № 58895-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы ИМ2390

Калибраторы ИМ2390 (далее - калибраторы) предназначены для воспроизведения электрического сопротивления, сигналов термометров сопротивлений, воспроизведения силы постоянного тока и воспроизведения сигналов число-импульсных датчиков. Калибраторы могут применяться для поверки резистивных каналов (каналов термометров сопротивлений - ТСМ, ТСП и Pt), унифицированных токовых каналов и число-импульсных (частотных) каналов измерительных приборов, модулей и контроллеров средств автоматизации.

Калибраторы выпускаются в трех модификациях:

• - ИМ2390R - калибратор сопротивлений 2-х канальный;

• - ИМ23901 - калибратор токов 4-х канальный;

• - ИМ2390F - калибратор частот 4-х канальный.

Принцип действия калибратора сопротивлений ИМ2390R: калибратор сопротивлений является 2-х канальным электронным сопротивлением, управляемым микроконтроллером.

По закону Ома, в зависимости от требуемого сопротивления R, на клеммах калибратора создается напряжение U=R’I, где I - ток, создаваемый измеряющим сопротивление устройством (например, омметром). Создавая напряжение U, калибратор эмулирует величину заданного сопротивления. Управляющая схема содержит в своем составе высокоточные и высокостабильные компоненты и микроконтроллер.

Принцип действия калибратора токов ИМ23901: калибратор токов - 4-х канальный высокоточный и высокостабильный генератор тока, собранный по классической схеме стабилизатора тока с электронным управлением. Управляющая схема содержит в своем составе высокоточные и высокостабильные компоненты и микроконтроллер.

Принцип действия калибратора частот ИМ2390F: опорная частота создается высокостабильным генератором частоты. Опорная частота используется для задания тактовых частот быстродействующих 32-х разрядных микроконтроллеров. Деление и формирование выходных сигналов происходит с помощью этих микроконтроллеров.

Калибраторы являются электронными приборами, в состав которых входят следующие элементы:

• - микропроцессорный блок;

• - блок индикации с ЖК дисплеем;

• -  цифро-аналоговые преобразователи код-сопротивление (ИМ2390R); код-ток (ИМ23901); код-частота (ИМ2390Г);

• - клавиатура.

  составе

На задней панели калибраторов имеются гнезда для подключения питания, связи с персональным компьютером (ПК) по интерфейсу RS485, и гнезда для подключения к измерительному оборудованию и приборам.

Управление калибраторами:

- ручное с клавиатуры;

- программное через интерфейс RS485. Управляющие программы в программного комплекса M_CALIBRATORS_US.

Дисплей отображает значения воспроизводимых величин в цифровом виде и о режиме работы калибраторов.

Внешний вид калибраторов, место нанесения заводского номера, знака

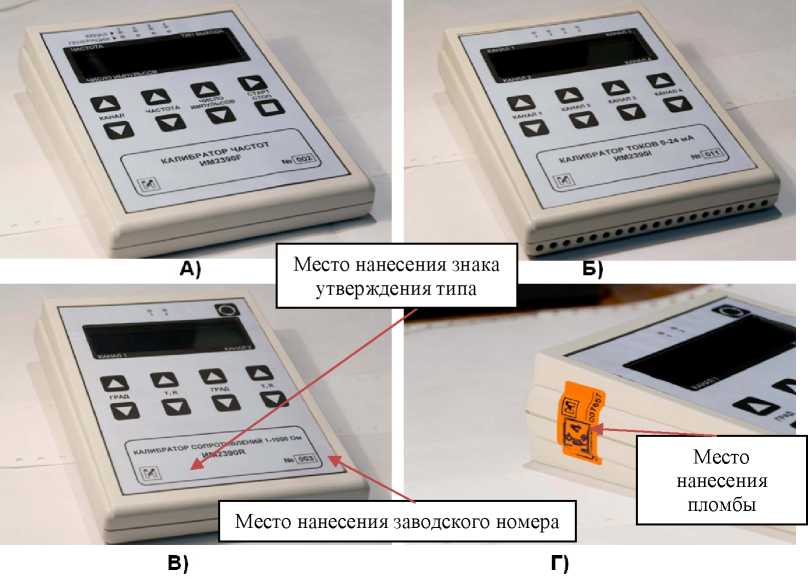

Рисунок 1 - Внешний вид калибраторов. А) ИМ2390Г; Б) ИМ23901; В) ИМ23,90И; Г) место пломбирования.

Калибраторы выполнены на базе микроконтроллеров. Встроенное программное обеспечение (ПО) калибраторов является метрологически значимым и управляет непосредственно процессом воспроизведения величин. При этом аппаратная и программная части калибраторов, работая совместно, обеспечивают заявленные точности результатов. Конструкция калибраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Устанавливаемое ПО не является метрологически значимым и используется для записи результатов измерений в память ПК.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного и устанавливаемого ПО приведены в таблице 1.

Таблица 1 -

данные ПО

ИМ2390

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические

на эксплуатационную документацию (руководство по эксплуатации, паспорт) типографским способом и на корпус калибраторов методом наклейки.

Таблица 4 - Комплектность

(в зависимости от

приведены в раздел 2.4 «Использование по назначению» документа «Калибраторы ИМ2390. Руководство по эксплуатации ИМ 23.90.00 002 РЭ».

Нормативные документы, устанавливающие требования к средству измерений Технические условия ИМ 23.90.00 001 ТУ «Калибраторы ИМ2390»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

Общество с ограниченной ответственностью «Научно-производственное предприятие «Интромаг» (ООО «НПП Интромаг»)

ИНН 5903020720

Адрес: 614068, Пермский край, г.о. Пермский, г. Пермь, ул. Дзержинского, д. 1, к. 60Б Телефон: +7 (342) 257-64-56, 237-17-80

E-mail: vzel@im2300.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон (факс): +7 (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

Регистрационный № 88561-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики газа ультразвуковые UGS (далее - расходомеры-счетчики) предназначены для измерения объемного расхода и объема газа в рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного, попутного и свободного нефтяного, факельного и различных газов известного состава.

К данному типу расходомеров-счетчиков относятся расходомеры-счетчики моделей UGS 200, UGS 300, UGS 400, UGS 500, UGS 800.

Принцип работы расходомеров-счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.

Расходомеры-счетчики моделей UGS 200, UGS 400, UGS 500, UGS 800 состоят из корпуса расходомера с установленными в него парами приемопередатчиков и блока обработки сигналов (далее - БОС). Пары приемопередатчиков располагаются в одной плоскости параллельно друг другу или в двух пересекающихся плоскостях. БОС оснащен жидкокристаллическим дисплеем, отвечает за генерацию и обработку сигналов, поступающих от приёмопередатчиков и за коммуникацию с внешними устройствами. Расходомеры-счетчики соответствуют требованиям ГОСТ Р 8.993-2020.

Расходомер-счетчик UGS модель UGS 400 так же доступен в модификации UGS 400X2. Данная модификация имеет единый корпус, в который встроено два идентичных, независимых расходомера-счетчика UGS 400, каждый из которых оснащен четырьмя парами приемопередатчиков и отдельным БОС. Данная модель позволяет осуществлять полное дублирование результатов измерений одним расходомером-счетчиком.

Расходомеры-счетчики модели UGS 300 включает в себя один, два или четыре врезных приемопередающих блока (один или два акустических канала), для передачи, приема и обработки ультразвуковых импульсов и БОС. В зависимости от конфигурации может включать готовый измерительный участок трубопровода (корпус).

БОС в зависимости от модели расходомера-счетчика, осуществляет прием и передачу сигналов от ультразвуковых приемопередатчиков, преобразователей давления и температуры (опционально), их преобразование, обработку и вычисление расхода газа в рабочих условиях, с последующим формированием выходного сигнала. БОС устанавливается на корпусе или может быть вынесен отдельно от корпуса расходомера-счетчика. Дополнительно может оснащаться встроенным вычислителем расхода газа, который обрабатывает входные сигналы по каналам расхода, давления и температуры и вычисляет объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам с учетом введенных физико-химических и теплофизических параметров измеряемой среды. Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по специальным методикам, утвержденным и аттестованным в установленном порядке (ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 273-2018, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-23, методика расчёта молекулярного веса углеводородных газов переменного состава).

Расходомеры-счетчики обеспечивают выполнение следующих функций:

• -    измерение объемного расхода и объема газа в рабочих условиях;

• -    вычисление объемного расхода и объема газа, приведенных к стандартным условиям, а также массового расхода и массы газов*;

• -    архивирование в энергонезависимой памяти результатов измерений объемного расхода и объема газа в рабочих условиях, архивов событий;

• -    архивирование в энергонезависимой памяти результатов вычислений объемного расхода и объема газа, приведенных к стандартным условиям, а также массового расхода и массы газов*;

- введение и регистрацию значений условно-постоянных величин;

- защиту от несанкционированного доступа к параметризации и архивам;

- передачу измеренных данных, параметров настройки и архивной информации;

- разделение и ограничение напряжения и тока в искробезопасных цепях;

Расходомеры-счетчики обеспечивают индикацию следующих параметров:

-    текущего значения объемного расхода газа;

-    суммарного значения накопленного объема газа;

-    текущего значения температуры измеряемой среды*;

-    текущего значения давления измеряемой среды*;

-   коэффициента сжимаемости*;

-    текущего значения объемного расхода и объема газа, приведенных к стандартным

условиям*;

- текущих параметров даты и времени;

- сигнализацию отказов и превышения установленных пределов измерений подключенных внешних датчиков;

* - для моделей со встроенным вычислителем.

Расходомеры-счетчики газа в доступных моделях и модификациях имеют следующую конфигурацию приемопередающих блоков (акустических каналов):

• - UGS 200 - 2 акустических канала (4 приемопередатчика);

• - UGS 300 - 1 или 2 акустических канала (2 или 4 приемопередатчиков);

• - UGS 400 - 4 акустических канала (8 приемопередатчиков);

• - UGS 400Х2 - 4 +4 акустических канала (16 приемопередатчиков);

• - UGS 500 - 2 акустических канала (4 приемопередатчика);

• - UGS 800 - 8 акустических каналов (16 приемопередатчиков).

В расходомерах-счетчиках предусмотрена возможность замены приемопередатчиков под давлением, в рабочем режиме без вывода их из эксплуатации (кроме модели UGS 500), а также возможность измерения расхода газа в прямом и в обратном направлении (реверсивный режим, кроме модели UGS 500.

В расходомерах-счетчиках предусмотрена автоматическая самодиагностика и контроль метрологических характеристик (далее - КМХ) при помощи проверки нулевых и контрольных значений измеряемых величин.

Для автоматической коррекции изменения геометрии корпуса расходомера-счетчика и чисел Рейнольдса используются встроенные или подключенные внешние датчики давления и температуры (в зависимости от исполнения) или внесенные в прибор условно-постоянные величины значений давления и температуры.

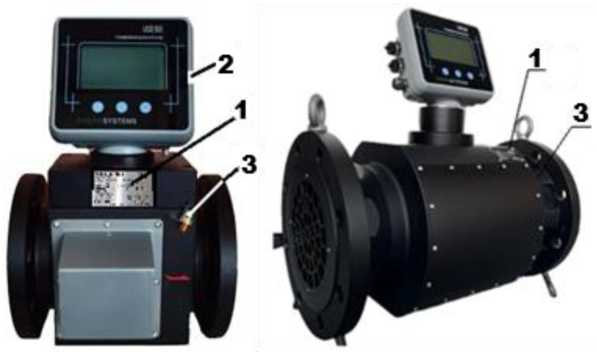

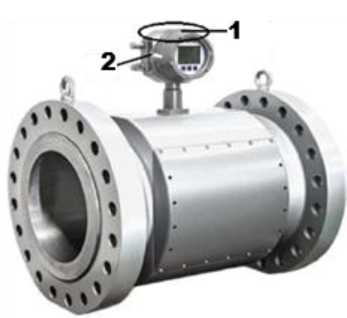

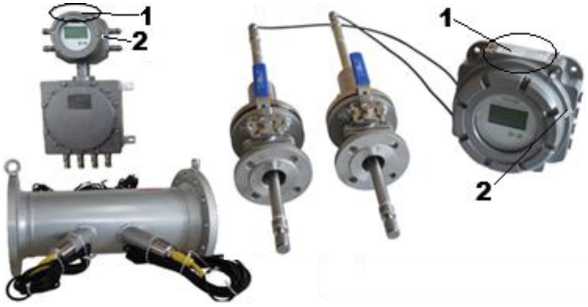

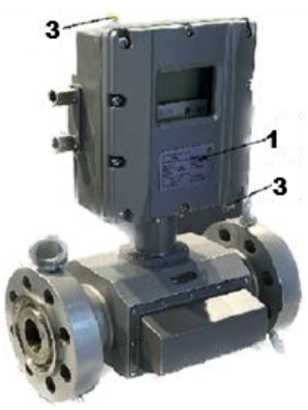

На рисунке 1 представлен общий вид и схема пломбировки от несанкционированного доступа к расходомерам-счетчикам. Более подробное описание представлено в РЭ. Пломбы, предотвращающие доступ к элементам конструкции, устанавливаются изготовителем СИ или организацией, выполняющей ремонт СИ. Знак поверки на расходомер-счетчик не наносится. Знак утверждения типа, цифровой заводской номер и год выпуска наносится на маркировочную табличку методом лазерной гравировки. Общий вид маркировочной таблички представлен на рисунке 2.

а) модель UGS 200

б) модель UGS 300 (с резьбовым и фланцевым типом установки приемопередатчиков)

в) модели UGS 400 и UGS 800

г) модель UGS 500

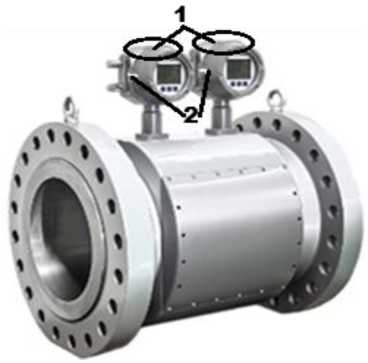

д) модель UGS 400 в модификации UGS 400X2

где 1 - место расположения маркировочной таблички

2 - место нанесения пломбы-наклейки из легкоразрушаемого материала

3 - пластиковая или свинцовая пломба (при наличии)

Рисунок 1 - Общий вид и схема пломбирования расходомеров-счетчиков газа ультразвуковых UGS

г

GREENSYSTEMS        [ПГ

Go with us. Go Green.                            _/ J P| L

РАСХОДОМЕР-СЧЕТЧИК ГАЗА УЛЬТРАЗВУКОВОЙ UGS

Модель: UGS________              Артикул:____________

Напряжение питания:______ Мощность:---------

Ех-маркировка:___________ Степень защиты:____

Рмакс:______________

Диапазон расхода:_________

Тэксп:

Тгаз:_

Зав. №

Рисунок 2 - общий вид маркировочной таблички

Программное обеспечение (далее - ПО) расходомеров-счетчиков по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Встроенное ПО используется для измерения объемного расхода и объема газа в рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного, попутного и свободного нефтяного, факельного и различных газов известного состава, передачи результатов измерения, настройки, самодиагностики расходомеров-счетчиков и архивирования измеренных данных. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

ПО защищено от несанкционированного доступа, имеет отдельную метрологически значимую часть ПО с идентификацией контрольной суммы.

Номер версии ПО имеет структуру A.B.C (где A, B, C - десятичные числа)

A - номер версии метрологически значимой части ПО;

B - номер метрологически незначимой части ПО;

C - номер сборки метрологически незначимой части ПО.

Изменение алгоритмов и установленных параметров реализовано с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

Идентификационные данные встроенного программного обеспечения расходомеров-счетчиков газа ультразвуковых приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Основные метрологические и технические характеристики расходомеров-счетчиков приведены в таблицах 2 и 3. Показатели надежности в таблице 4.

Таблица 2 - Метрологические характеристики

• ¹⁾ Для счетчиков с вычислителем. Указанная погрешность вычислений не содержит погрешности определения температуры, давления и цифро-аналоговых преобразований. Относительная погрешность при измерении массового расхода, массы, объемного расхода и объема газа, приведенных к стандартным условиям, определяются в соответствии с действующими нормативными документами на системы измерений на базе ультразвуковых преобразователей расхода.

• ²⁾ Для расходомеров-счетчиков с токовыми первичными преобразователями от 4 до 20 мА без использования HART.

• ³⁾ Указанные расходы газа приведены для внутренних диаметров, равных номинальным. Фактические диапазоны расходов вычисляются исходя из фактических геометрических размеров расходомеров-счетчиков. Значения указаны в паспорте на расходомер-счетчик.

• ⁴⁾ Значение объемного расхода газа соответствует скоростям потока газа Qmin = 0,03 м/с, Qt = 0,3 м/с и Qmax= 120 м/с и зависит от внутреннего диаметра измерительного трубопровода, условий процесса и состава измеряемой среды. (см. паспорт).

• ⁵⁾ Указано максимальное допустимое значение для DN200, может отличаться в зависимости от конфигурации расходомера-счетчика, диаметра трубопровода, условий процесса и от состава измеряемой среды. (см. паспорт).

• ⁶⁾ Модификация UGS 400X2 для модели UGS 400 и модели UGS 800 изготавливаются от типоразмера DN100.

Таблица 3 - Основные технические

Таблица 4 - Показатели надежности

наносится на маркировочную табличку, закрепленную на расходомере-счетчике, методом лазерной аппликации (гравировки) и на титульный лист паспорта типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в Разделе 1.5 документов «Расходомеры-счетчики газа ультразвуковые UGS, модели UGS 200, UGS 400, UGS 800. Руководство по эксплуатации». ЛЕМС.407251.001-01 РЭ, «Расходомеры-счетчики газа ультразвуковые UGS, модель UGS 300. Руководство по эксплуатации». ЛЕМС.407251.001-02 РЭ, «Расходомеры-счетчики газа ультразвуковые UGS модель UGS 500. Руководство по эксплуатации». ЛЕМС.407251.001-03 РЭ.

Общество с ограниченной ответственностью «ГРИНСИСТЕМС»

(ООО «ГРИНСИСТЕМС»)

ИНН 9728051656

Юридический адрес: 108840, г. Москва, вн.тер.г. городской округ Троицк, г Троицк, ул. Центральная, д. 20, кв. 2

Телефон: +7 495 128-4463

Web-сайт: www.grn-systems.ru

E-mail: info@grn-systems.ru

Общество с ограниченной ответственностью «ГРИНСИСТЕМС»

(ООО «ГРИНСИСТЕМС»)

ИНН 9728051656

Юридический адрес: 108840, г. Москва, вн.тер.г. городской округ Троицк, г Троицк, ул. Центральная, д. 20, кв. 2

Адрес места осуществления деятельности: 117198, Москва г, пр-кт Ленинский, д. 113/1, офис 211д

Телефон: +7 495 128-4463

Web-сайт: www.grn-systems.ru

E-mail: info@grn-systems.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: off'ice@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592
