№821 от 27.03.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 540114
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 25 января 2024 г. № 219 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 821 от 27.03.2024
Москва
27 марта 2024 г.
№ 821
ПРИКАЗ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 25 января 2024 г. № 219 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
-
1. Внести изменения в пункт 3 приложения к приказу от 25 января 2024 г. № 219 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\__________—_________✓
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2024 г. № 821
Лист № 1 Регистрационный № 46843-11 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры электрического сопротивления однозначные МС3050М
Назначение средства измеренийМеры электрического сопротивления однозначные МС3050М предназначены для воспроизведения и хранения единицы электрического сопротивления в цепях постоянного тока в воздушной и жидкостной среде в условиях макроклиматических районов с умеренным, холодным и тропическим климатом в помещениях с кондиционированным или частично кондиционированным воздухом.
Описание средства измеренийМеры электрического сопротивления однозначные МС3050М (далее - ОМЭС) выпускаются в трех модификациях МС3050М-1, МС3050М-2, МС3050М-3.
ОМЭС изготавливаются в корпусах из алюминиевого сплава. Внутри корпуса расположены герметизированные резистивный элемент или группа резистивных элементов, погруженных в теплопроводящую пасту. Резистивные элементы изготовлены из прецизионных сплавов. Выводы резистивных элементов соединены с двумя токовыми и двумя потенциальными зажимами, расположенными в верхней части корпуса на изоляционной панели. ОМЭС могут выпускаться в обычном, тропическом и экспортном исполнении.
ОМЭС применяют в качестве средств измерений, вторичных или рабочих разрядных эталонов в соответствии с действующей Государственной поверочной схемой. Могут применяться для имитации платиновых, медных и никелевых преобразователей температуры. Рабочее положение - вертикальное.
ОМЭС являются невосстанавливаемым неремонтируемым однофункциональным изделием. Пломбирование ОМЭС не предусмотрено. Знак поверки ОМЭС заносится в формуляр.
Общий вид ОМЭС, места нанесения знака утверждения типа, заводского номера, представлены на рисунках 1 - 3.
Заводской номер в цифровом формате наносится на маркировочную табличку методом металлографики в соответствии с рисунками 1 - 3.
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Место нанесения знака утверждения
Место нанесения заводского номера

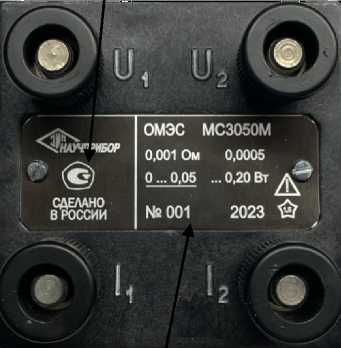

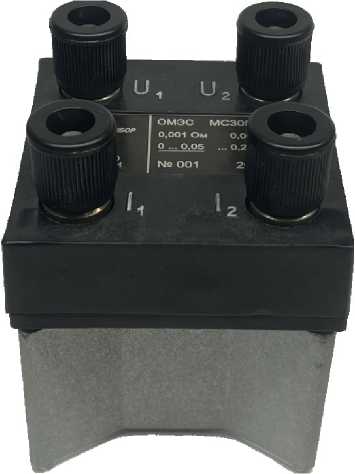

Рисунок 2 - Общий вид МС3050М-2

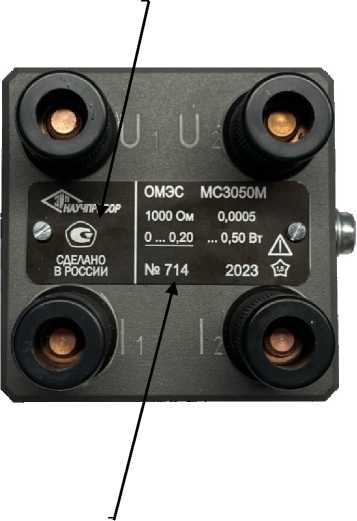

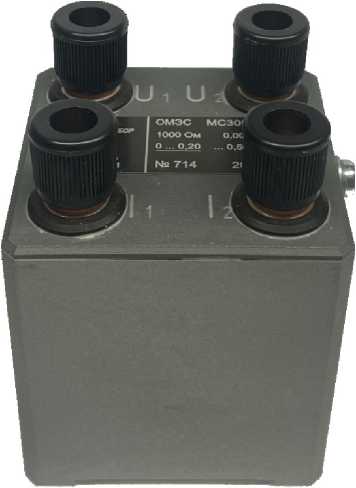

Рисунок 1 - Общий вид МС3050М-1
Место нанесения знака
утверждения типа
Место нанесения заводского номера

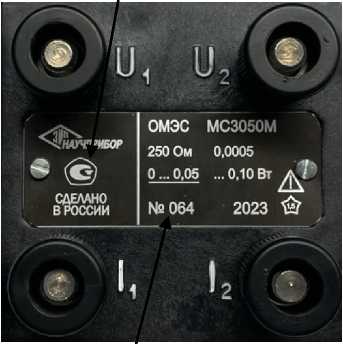

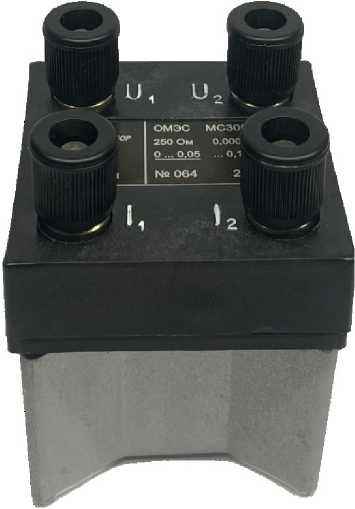

Рисунок 3 - Общий вид МС3050М-3
Метрологические и технические характеристикиМетрологические и технические характеристики нормированы в соответствии с ГОСТ 23737-79 и представлены в таблицах 1 - 3.
Таблица 1 - Основные метрологические характеристики
|
Модификация, ОМЭС |
Диапазон номинальных значений сопротивления ОМЭС, Ом |
Класс точности ОМЭС по ГОСТ 23737-79 |
Допускаемое относительное отклонение действительного значения сопротивления ОМЭС от номинального при первичной поверке, %, не более |
Пределы допускаемой основной относительной погрешности ОМЭС, % |
|
1 |
2 |
3 |
4 |
5 |
|
МС3050М-1 |
от 1 до 100000 включ. |
0,0005 |
±0,005 |
±0,00025 |
|
0,001 |
±0,0005 | |||
|
0,002 |
±0,0008 | |||
|
МС3050М-2 |
от 1 до 10000 включ. |
0,0005 |
±0,01 |
±0,0005 |
|
0,001 |
±0,001 | |||
|
0,002 |
±0,0015 | |||
|
0,005 |
±0,003 | |||
|
0,01 |
±0,005 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
МС3050М-3 |
от 0,001 до 0,999 включ. |
0,0005 |
±0,01 |
±0,0005 |
|
0,001 |
±0,001 | |||
|
0,002 |
±0,002 | |||
|
0,005 |
±0,005 | |||
|
0,01 |
±0,01 |
Таблица 2 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модификация МС3050М-1 | |
|
Классы точности ОМЭС по ГОСТ 23737-79 |
0,0005; 0,001; 0,002 |
|
Мощность рассеивания ОМЭС, Вт | |
|
- номинальная (для кл.т. 0,0005; 0,001; 0,002) |
0,05 |
|
- максимальная (для кл.т. 0,0005; 0,001) |
0,1 |
|
- максимальная (для кл.т. 0,002) |
0,2 |
|
- предельная (для кл.т. 0,0005; 0,001; 0,002) |
0,5 |
|
Модификация МС3050М-2 | |
|
Классы точности ОМЭС по ГОСТ 23737-79 |
0,0005; 0,001; 0,002; 0,005; 0,01 |
|
Мощность рассеивания ОМЭС, Вт | |
|
- номинальная (для кл.т. 0,0005; 0,001; 0,002; 0,005; 0,01) |
0,2 |
|
- максимальная (для кл.т. 0,0005) |
0,5 |
|
- максимальная (для кл.т. 0,001; 0,002; 0,005; 0,01) |
1,0 |
|
- предельная (для кл.т. 0,0005; 0,001; 0,002; 0,005; 0,01) |
2,0 |
|
Модификация МС3050М-3 | |
|
Классы точности ОМЭС по ГОСТ 23737-79 |
0,0005; 0,001; 0,002; 0,005; 0,01 |
|
Мощность рассеивания ОМЭС, Вт | |
|
- номинальная (для кл.т. 0,0005; 0,001; 0,002; 0,005; 0,01) |
0,05 |
|
- максимальная (для кл.т. 0,0005; 0,001; 0,002; 0,005; 0,01) |
0,20 |
|
- предельная (для кл.т. 0,0005; 0,001; 0,002; 0,005; 0,01) |
1,00 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение* |
|
1 |
2 |
|
Нормальные условия эксплуатации:
|
от 19,9 до 20,1; от 22,9 до 23,1; от 24,9 до 25,1; от 26,9 до 27,1 от 19,8 до 20,2; от 22,8 до 23,2; от 24,8 до 25,2; от 26,8 до 27,2 от 19,5 до 20,5; от 22,5 до 23,5; от 24,5 до 25,5; от 26,5 до 27,5 от 25 до 80 |
|
от 84 до 106,7 |
Продолжение таблицы 3
|
1 |
2 |
|
Рабочие условия эксплуатации: - температура окружающей среды (для кл.т. 0,0005), °С |
от 19,5 до 20,5; от 22,5 до 23,5; от 24,5 до 25,5; от 26,5 до 27,5 |
|
- температура окружающей среды (для кл.т. 0,001), °С |
от 19 до 21; от 22 до 24; от 24 до 26; от 26 до 28 |
|
- температура окружающей среды (для кл.т. 0,002), °С |
от 18 до 22; от 21 до 25; от 23 до 27; от 25 до 29 |
|
- температура окружающей среды (для кл.т. 0,005; 0,01), °С |
от 15 до 25; от 18 до 28; от 20 до 30; от 22 до 32 |
|
- относительная влажность воздуха (без конденсации), % |
от 25 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Масса, кг, не более |
0,9 |
|
Габаритные размеры, мм, не более |
90х70х70 |
|
Рабочее положение ОМЭС |
вертикальное |
|
Примечание * - значение основных технических характеристик указано: от |
... до включительно |
наносят методом металлографики на маркировочную табличку ОМЭС и типографским способом на титульный лист руководства по эксплуатации, формуляра.
Комплектность средств измеренийКомплектность средств измерений приведена в таблице 4.
Таблица 4 - Комплектность ОМЭС
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Мера электрического сопротивления однозначная |
МС3050М |
1 |
|
Футляр укладочный |
- |
1 |
|
Руководство по эксплуатации |
ИУСН.411632.010 РЭ |
1 |
|
Формуляр |
ИУСН.411632.010 ФО |
1 |
приведены в разделе 3 руководства по эксплуатации ИУСН.411632.010 РЭ «Мера электрического сопротивления однозначная типа МС3050М».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 23737-79 (СТ СЭВ 593-77) «Меры электрического сопротивления. Общие технические условия»;
ГОСТ 8.237-2003 «ГСИ. Меры электрического сопротивления однозначные. Методика поверки»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 4225-039-16851585-2010 «Мера электрического сопротивления однозначная типа МС3050М. Технические условия».
ИзготовительОбщество с ограниченной ответственностью предприятие «ЗИП-Научприбор» (ООО предприятие «ЗИП-Научприбор»)
ИНН 2310012810
Адрес: 350072, Краснодарский край, г. Краснодар, ул. Московская, д. 5, лит. Ц1 Телефон (факс): (861) 252-29-40, (861) 252-32-20
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Тел. 7(812) 251-76-01, факс 7(812)713-01-14
Е-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц №30001-10.
в части вносимых изменений
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
ИНН 9729315781
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
