ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока встроенные ТВГ-УЭТМ^®

Трансформаторы тока встроенные ТВГ-УЭТМ® (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в сетях переменного тока с номинальным напряжением 35, 110, 220, 330 и 500 кВ, частоты 50 или 60 Гц.

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Трансформаторы состоят из одной или нескольких вторичных обмоток. Роль первичной обмотки трансформатора выполняет токоведущая система аппарата. Вторичная обмотка намотана на тороидальный магнитопровод, изготовленный из нанокристаллического сплава или из холоднокатаной анизотропной электротехнической стали. Вторичная обмотка выполняется с несколькими коэффициентами трансформации, которые получаются изменением числа витков вторичной обмотки.

Трансформаторы применяются для работы внутри конструкции других аппаратов, например, в конструкции элегазовых баковых выключателей, силовых трансформаторов, комплектных распределительных устройств или других, обеспечивающих изоляцию трансформатора от цепи высокого напряжения (далее по тексту - аппарат) в электрических сетях переменного тока.

Трансформаторы выпускаются в исполнениях: ТВГ-УЭТМ®-35, ТВГ-УЭТМ®-110, ТВГ-УЭТМ®-220, ТВГ-УЭТМ®-330 и ТВГ-УЭТМ®-500, которые отличаются габаритами и весовыми характеристиками.

Условное обозначение типа трансформатора

ТВГ-УЭТМ®- Х

I ¹------ Номинальное напряжение, кВ

--------- Знак охраны

------------- Товарный знак предприятия

----------------- Газонаполненный аппарат*

------------------ Встроенный

--------------------- Трансформатор тока

* Предназначен для встраивания в аппарат с внутренней газовой изоляцией, а также для установки в устройства с другим типом изоляции.

Общий вид трансформаторов тока встроенных ТВГ-УЭТМ®-35, ТВГ-УЭТМ®-110, ТВГ-УЭТМ®-220, ТВГ-УЭТМ®-330 и ТВГ-УЭТМ®-500 представлен на рисунках 1 и 2.

ТВГ-УЭТМ^®-35

ТВГ-У

-110

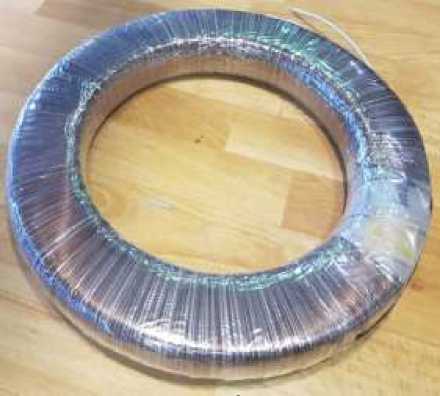

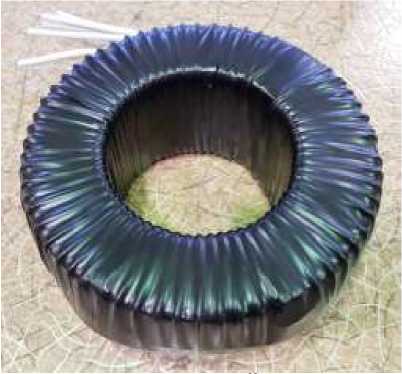

Рисунок 1 - Общий вид трансформаторов тока встроенных ТВГ-УЭТМ®-35, ТВГ-УЭТМ®-110

ТВГ-УЭТМ®-330, ТВГ-УЭТМ®-500

Рисунок 2

ТВГ-УЭТМ®-220

- Общий вид трансформаторов тока встроенных ТВГ-УЭТМ^®-220, ТВГ-УЭТМ^®-330 и ТВГ-УЭТМ^®-500

отсутствует.

Таблица 1 - Метрологические характеристики

Примечания

• 1  Фактические значения номинальных параметров указывают в паспорте на трансформатор тока и на табличке технических данных (по заявке заказчика трансформатор может иметь параметры отличные от указанных в таблице).

• 2  Допускается устанавливать диапазоны вторичной нагрузки, отличающиеся от стандартных, и расширить диапазон номинальных первичных токов в сторону уменьшения до 0,1 % или в сторону увеличения до 150 % и 200 %, либо совместить их, например, от 0,1 % до 200 %.

Таблица 2 - Основные технические характеристики

* - определяются в соответствии с заказом (по требованию заказчика возможно изменение габаритных размеров)

Примечание - Конкретные технические характеристики устанавливаются в соответствии с заказом и указываются в паспорте на трансформатор.

наносится фотохимическим способом или иным, обеспечивающим его сохранность в течение срока службы трансформатора, на табличку технических данных аппарата и на паспорт трансформатора.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» и документу: Трансформаторы тока встроенные ТВГ-УЭТМ^® на напряжение 35, 110, 220, 330 и 500 кВ. Руководство по эксплуатации 6БП.176.128 РЭ (пункт 3.2 «Поверка»).

Основные средства поверки:

- эталон 2 разряда по ГОСТ Р 8.859-2013 единиц коэффициента и угла масштабного преобразования синусоидального тока (трансформаторы тока измерительные лабораторные ТТИ-5000.51 (регистрационный номер в Федеральном информационном фонде 55278-13) и ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08) в каскадном включении).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.859-2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия (п. 5.1, 6.1, 6.2.1, 6.4.2, 6.4.3, 6.5, 6.9, 6.12.2, 9.1, 9.5, 9.6, 9.8, 9.13)

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

6БП.176.128 ТУ Трансформаторы тока встроенные ТВГ-УЭТМ^® на напряжение 35, 110, 220, 330 и 500 кВ. Технические условия
