МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

18 декабря 2023 г.                                                                       jy0      2722

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

  • 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « _8 » ___________ 2023 Г. № 2722

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Датчики температуры цифровые

5200

мод. 5205.1

зав.№ 24054276;

мод. 5206

зав.№ 27470004;

мод. 5207.1 зав.№ 27170212;

мод. 5208 зав.№ 37620001.

64930-16

КОМБ.405229. 003 МП

МП 5.2-02492023

01.08.

2023

Общество с ограниченной ответственностью НПЦ «Динамика» -Научнопроизводственный центр «Диагностика, надежность машин и комплексная автоматизация» (ООО НПЦ «Динамика»), г. Омск

ФБУ

«Омский

ЦСМ»,

г. Омск

2.

Барьеры изолирующие серий

AMG1000,

AM1000,

АМ2000

AM1031EX.SIL

зав. № P22-14B224,

AM1032EX.SIL зав. № P22-12F16A,

AM1033EX зав. № P22-11032D,

AM1041EX.SIL зав. № P22128152,

AM1043EX зав. № P22-10999F,

AMG1033

зав. № P22123793,

AMG1043

зав. № P22-05204D,

AM1061EX.SIL зав. № P22-126A03,

AM1051EX.SIL зав. № P22-0C9431,

AM1053EX зав. № P22-141AAE,

AM1063EX зав. № P23-04A7CF,

AMG1063 зав. № P22-141AAD

71223-18

ИЦРМ-026-

2018

МП 201-0272023

25.08.

2023

Акционерное общество «СТЕРХ-ИНТЕЛСЕРВИС» (АО «СТЕРХ-ИНТЕЛСЕРВИС»), г. Москва

ФГБУ

«ВНИИМС», г. Москва

3.

Счетчики электрической энергии

ЭМИС-

ЭЛЕКТРА 971

97100000001

77205-20

ЭЭ-

971.000.000.00

МП

с изменением

№ 1

ЭЭ-

971.000.000.00

МП

с изменением

№ 2

31.07.

2023

Закрытое акционерное общество «ЭМИС» (ЗАО «ЭМИС»), г. Челябинск

ЗАО КИП «МЦЭ», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» декабря 2023 г. № 2722

Лист № 1 Регистрационный № 77205-20                                          Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии ЭМИС-ЭЛЕКТРА 971

Назначение средства измерений

Счётчики электрической энергии ЭМИС-ЭЛЕКТРА 971 (далее - счётчики) однофазные интеллектуальные непосредственного включения предназначены для измерений активной и реактивной электрической энергии, измерений показателей качества электрической энергии (отклонение напряжения, отклонение частоты напряжения) в однофазных цепях переменного тока, а также для организации многотарифного учета и передачи информации о потребляемой энергии при использовании в составе интеллектуальных систем учёта электрической энергии (ИСУЭ).

Описание средства измерений

Измерение электрической энергии производится обработкой входных сигналов тока и напряжения, с аналого-цифровым преобразованием в цифровые значения микроконтроллером, с сохранением результатов в энергонезависимой памяти и отображением на дисплее счетчика.

Функциональные возможности счетчика позволяют:

  • -   вести учёт активной и реактивной электрической энергии в двух направлениях по 8 тарифам с сохранением энергопотребления по каждому тарифу;

  • -   измерять текущие значения параметров электрической сети;

  • -   фиксировать дифференциальный ток;

  • -   формировать профили нагрузки;

  • -   регистрировать максимумы мощности;

  • -   вести журналы событий;

  • -   фиксировать нарушение параметров качества электроснабжения;

  • -   отображать на дисплее и фиксировать в журнале нарушение электронных пломб;

  • -   фиксировать воздействие сверхнормативного постоянного или переменного магнитного поля;

  • -   осуществлять удаленную коммуникацию с ИСУЭ;

  • -   управлять электрическим снабжением потребителя внешней командой или при превышении заданных пределов потребления;

  • -   аппаратно блокировать внутреннее реле включения/отключения нагрузки;

  • -   формировать и отправлять инициативные сообщения ИСУЭ при возникновении тревожных событий.

Технические и функциональные характеристики отражаются в буквенно-цифровом коде при заказе счетчика и приводятся в паспорте (расшифровка буквенно-цифрового кода приведена в таблице 1):

ЭЭ 971 - Xi - Х2345. Хе - Х7

Таблица 1 - Расшифровка буквенно-цифрового кода заказа счётчиков

Место в обозначении кода

Наименование характеристики

Значение характеристики

ЭЭ 971

Тип счётчика

ЭЭ-971

Х1

Исполнение корпуса

С

Исполнение «С» - «Сплит» в корпусе по рисунку 1

Х

Исполнение «Х» для размещения в шкафу в корпусе по рисунку 3

ХК

Исполнение «ХК» для размещения в шкафу в корпусе по рисунку 4

Х2

Класс точности

Активная/Реактивная

1

1/2

Хз

Номинальное напряжение

1

230 В

Х4

Базовый (максимальный ток)

5(60)

5(60)А

5(80)

5(80)А

5(100)

5(100)А

х

исполнение по заказу

Х5

Протокол передачи данных

Е

ЭМИС-Е

D

DLMS

S

СПОДЭС

x

исполнение по заказу

Хб

Выходные устройства

Количество испытательных выходов

3i

3 импульсных (активная/реактивная/секунда)

1Pi

1 импульсный программируемый (активная/реактивная/секунда)

Х7*

Функции

PR

внутреннее реле включения/отключения нагрузки

RL

аппаратная блокировка внутреннего реле

RS

наличие интерфейса RS-485

Et

наличие интерфейса Ethernet

Q

наличие нормируемых измерений показателей качества электроэнергии по классу S

IP65

защита от проникновения воды и пыли IP65 по ГОСТ 14254-2015 для счетчика исполнения «С»

F

специальные функции

* При отсутствии функции место в обозначении кода Х7 может оставаться незаполненным

Пример записи обозначения счётчика при заказе и в паспорте:

ЭЭ 971-X-1.1.5(60).D.1pi-PR.RL.RS.Q

(Счётчик электрической энергии однофазный интеллектуальный непосредственного включения ЭМИС-ЭЛЕКТРА 971 исполнения для размещения в шкафу, класса точности 1 по активной и класса точности 2 по реактивной электрической энергии, номинальное напряжение 230 В, базовый ток 5 А и максимальный ток 60 А, протокол передачи данных DLMS, 1 импульсный программируемый выход, внутреннее реле включения/отключения нагрузки, аппаратная блокировка внутреннего реле, интерфейс связи RS-485, функция измерений параметров качества электроснабжения).

Конструктивно счётчики состоят из следующих частей:

  • -   корпуса с крышкой;

  • -   отсек коммуникационного модуля с крышкой;

  • -   отсек зажимов с крышкой.

В корпусе счётчика размещены электронная плата с электронными компонентами, измерительный преобразователь, блок питания, реле управления нагрузкой.

В верхней части корпуса расположен отсек с коммуникационным модулем, подключаемый к электронной плате через разъём и переключатель аппаратной блокировки внутреннего реле (исполнение «С»).

Счетчик оснащен датчиками контроля:

  • -   открытия крышки корпуса счётчика;

  • -   открытия крышки коммуникационного модуля;

  • -   открытия крышки отсека зажимов;

  • -   воздействия сверхнормативного постоянного или переменного магнитного поля.

В отсеке зажимов располагается клеммная колодка, дополнительные зажимы и переключатель аппаратной блокировки внутреннего реле (исполнение «Х», «ХК»).

В качестве измерительных элементов в счётчике используются:

  • -   для измерения напряжения используются резистивные делители;

  • -   для измерения тока фазы используется прецизионный шунт;

  • -   для измерения тока в нулевом проводе используется трансформатор тока.

Результаты измерений и параметры настройки счетчика хранятся в энергонезависимой памяти. При отключении питания контроллер, используя батарею резервного питания, записывает текущие значения в энергонезависимую память, из которой может их считать после восстановления питания.

Счётчики оснащены энергонезависимыми часами реального времени (RTC) и календарём, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.

Счётчики имеют три исполнения «Х», «ХК» и «С», отличающихся внешним видом корпусов. Счётчик исполнения «С» не имеет встроенного дисплея и может комплектоваться дополнительным отсчетным устройством для удаленного считывания показаний.

Для управления на лицевой панели счетчика исполнения «Х» предусмотрены две кнопки. Верхняя кнопка предназначена для включения подсветки дисплея (при наличии напряжения в цепи питания), просмотра информации на дисплее и для включения реле управления нагрузкой. Пломбируемая кнопка предназначена для программно-аппаратной блокировки реле управления нагрузкой.

На лицевой панели счетчика исполнения «ХК» расположена одна кнопка. Служит для включения подсветки дисплея (при наличии напряжения в цепи питания), просмотра информации на дисплее и для включения реле управления нагрузкой.

Во всех исполнениях счётчики оснащены оптическим портом и интерфейсом связи RS-485. В зависимости от исполнения счётчиков в них могут быть установлены коммуникационные модули с интерфейсами GPRS, NB-IoT, PLC+RF, RF, LoRaWAN или другие по требованию заказчика.

Опционально в отсек коммуникационного модуля может быть установлен модуль расширения функционала.

Общий вид счётчиков со схемой пломбировки от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1 и рисунке 3. На рисунке 2 показан общий вид дополнительного устройства индикации ЭМИС-ЭЛЕКТРА 130.

Приказ Росстандарта №2722 от 18.12.2023, https://oei-analitika.ru

5

■>97100000000

О эмм с

Рисунок 1 - Общий вид счетчика исполнения «С» со схемой пломбировки

Приказ Росстандарта №2722 от 18.12.2023, https://oei-analitika.ru

Рисунок 2 - Дополнительное устройство индикации ЭМИС-ЭЛЕКТРА 130

I I э

Приказ Росстандарта №2722 от 18.12.2023, https://oei-analitika.ru Приказ Росстандарта №2722 от 18.12.2023, https://oei-analitika.ru

Рисунок 3 - Общий вид счетчика исполнения «Х» со схемой пломбировки

Приказ Росстандарта №2722 от 18.12.2023, https://oei-analitika.ru

Рисунок 4 - Общий вид счетчика исполнения «ХК» со схемой пломбировки

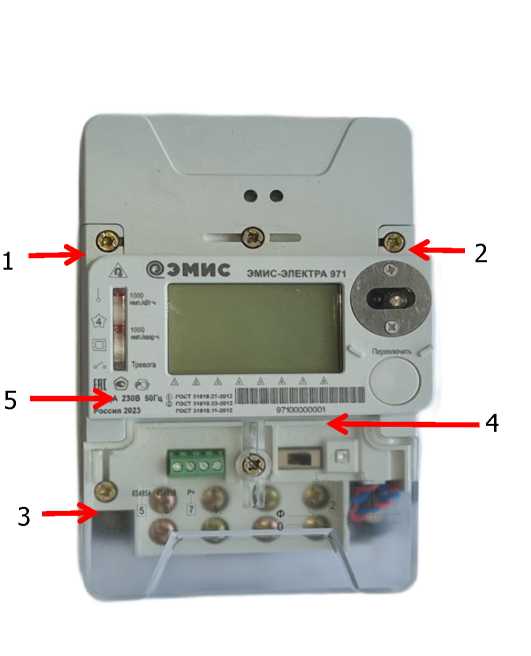

Стрелками на рисунках 1, 3 и 4 обозначены:
