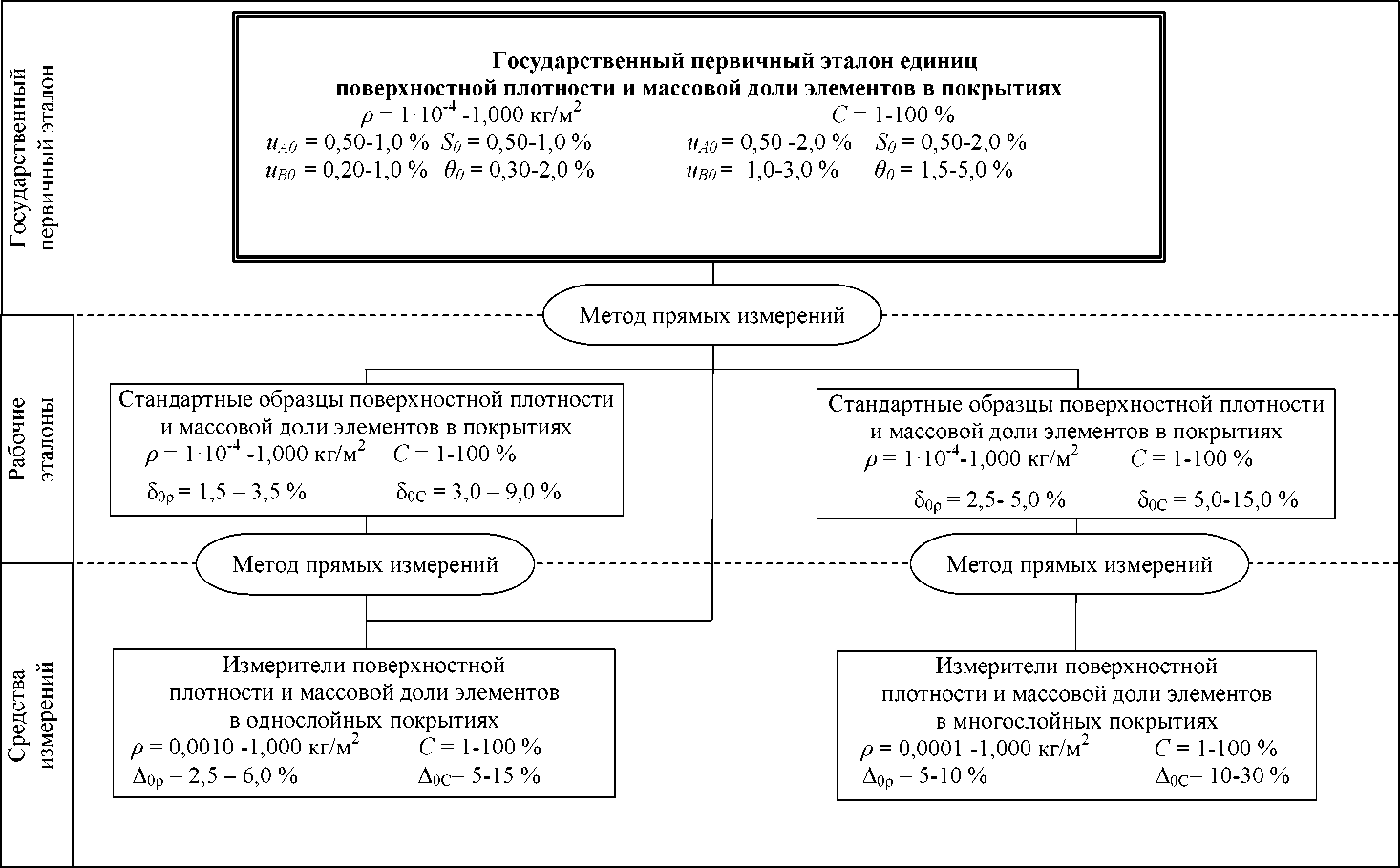

Приложение А Государственная поверочная схема для средств измерений поверхностной плотности и массовой доли элементов в покрытиях

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

28 сентября 2018 г.                                            _№  2089

• 4.  ФГУП «ВНИИФТРИ» (С.И.Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1O36ECDC011E78ODAEOO71B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «28» сентября 2018 г. № 2089

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОВЕРХНОСТНОЙ ПЛОТНОСТИ И МАССОВОЙ ДОЛИ ЭЛЕМЕНТОВ В ПОКРЫТИЯХ

Государственная поверочная схема для средств измерений поверхностной плотности и массовой доли элементов в покрытиях распространяется на государственный первичный эталон единиц поверхностной плотности и массовой доли элементов в покрытиях и устанавливает порядок передачи единиц поверхностной плотности (килограмм на метр в квадрате, кг/м²) и массовой доли (процент, %) от государственного первичного эталона рабочим эталонам, а также средствам измерений времени и частоты с указанием показателей точности эталонов, средств измерений и методов передачи единиц.

Графическая часть Государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях представлена в приложении А.

ГПЭ - государственный первичный эталон;

р - поверхностная плотность покрытия;

С - массовая доля элемента в покрытии;

S_о - относительное среднее квадратическое отклонение;

0_о - относительная неисключенная систематическая погрешность;

До- предел допускаемой относительной погрешности средств измерений;

5_о -доверительные границы относительной погрешности рабочих эталонов. ¹

эталоны сравнения поверхностной плотности и массовой доли элементов покрытий, представляющие собой исследованные образцы с покрытием или модели, имитирующие покрытия;

набор образцов чистых металлов.

• 3.3 Государственный первичный эталон обеспечивает воспроизведение единицы поверхностной плотности покрытий² с относительным средним квадратическим отклонением среднего арифметического результата измерений S0 от 0,50 до 1,0 % при 10 независимых измерениях;

относительной неисключенной систематической погрешностью 9₀ от 0,30 до 2,0 % (Р=0,95);

относительной стандартной неопределенностью типа А uA0 от 0,50 до 1,0 % при 10 независимых измерениях;

относительной стандартной неопределенностью типа В и_В0 от 0,20 до 1,0 %.

• 3.4 Государственный первичный эталон обеспечивает воспроизведение единицы массовой доли элементов в покрытиях с относительным средним квадратическим отклонением среднего арифметического результата измерений S0 от 0,50 до 2,0 % при 10 независимых измерениях;

относительной неисключенной систематической погрешностью 9₀ от 1,5 до 5,0 % (Р=0,95);

относительной стандартной неопределенностью типа А uA0 от 0,50 до 2,0 % при 10 независимых измерениях;

относительной стандартной неопределенностью типа В и_В0 от 1,0 до 3,0 %.

• 3.5 Эталоны сравнения предназначены для хранения, воспроизведения и передачи с применением аппаратуры ГЭТ 168-2015 единиц поверхностной плотности и массовой доли элементов в покрытиях рабочим эталонам и СИ методом прямых измерений, а также проведения сличений с аналогичными эталонами, которые невозможно сличать непосредственно».

• 4.1 В качестве рабочих эталонов применяют стандартные образцы поверхностной плотности покрытий в диапазоне от Г10⁴ до 1,000 кг/м^{3 4} и массовой доли элементов в покрытии в диапазоне от 1 до 100 %.

• 4.2 Доверительные границы относительной погрешности рабочих эталонов при доверительной вероятности 0,95, 5_0р, составляют от 1,5 до 5,0 % в диапазоне поверхностной плотности от V10^-4 до 1,000 кг/м³.

• 4.3 Доверительные границы относительной погрешности рабочих эталонов при доверительной вероятности 0,95, 5_0С, составляют от 3,0 до 15 % в диапазоне массовой доли от 1 до 100 %.

• 4.4 Рабочие эталоны применяют для передачи единиц средствам измерений методом прямых измерений.

• 4.5 Соотношение доверительных границ относительной погрешности рабочих эталонов и пределов допускаемой относительной погрешности средств измерений не должно превышать 1:1,5.

• 5.1 В качестве средств измерений применяют:

измерительные системы и измерители поверхностной плотности и массовой доли элементов в покрытиях;

анализаторы и измерители покрытий рентгенофлуоресцентные; радиоизотопные толщиномеры покрытий.

• 5.2 Пределы допускаемой относительной погрешности, Д_0р, средств измерений составляют:

от 2,5 до 6,0 % в диапазоне измерений поверхностной плотности однослойных покрытий от Г10^л до 1,000 кг/м²;

от 5 до 10 % в диапазоне измерений поверхностной плотности многослойных покрытий от 1 • 10^-4 до 1,000 кг/м².

• 5.3 Пределы допускаемой относительной погрешности, Д0с, средств измерений составляют:

от 5 до 15 % в диапазоне измерений массовой доли элементов в однослойных покрытиях от 1 до 100 %;

от 10 до 30 % в диапазоне измерений массовой доли элементов в многослойных покрытиях от 1 до 100 %.

¹

Государственный первичный эталон

• 3.1 Государственный первичный эталон единиц поверхностной плотности и массовой доли элементов в покрытиях ГЭТ 168-2015 предназначен для хранения, воспроизведения единицы поверхностной плотности в диапазоне от 1 • 10^-4 до 1,000 кг/м² и единицы массовой доли элементов в диапазоне от 1 до 100 % в покрытиях и передачи единиц рабочим эталонам и средствам измерений с целью обеспечения единства измерения.

• 3.2 Государственный первичный эталон состоит из комплекса следующих средств измерений и вспомогательных устройств:

рентгеновский преобразователь, содержащий Si-PIN-детектор, источник гамма-излучения на основе радионуклида америций-241 и источник рентгеновского излучения на основе радионуклида плутоний-238;

бета преобразователь, содержащий 4 счетчика СИ-15БГ, бета-источник на основе радионуклида прометий-147;

бета-преобразователь, содержащий 8 счетчиков СБМ-20, бета-источник на основе радионуклидов стронций-90+иттрий-90;

рентгеновский преобразователь, содержащий Si-PIN-детектор XR-100CR, рентгеновскую трубку Bullet с системой вакуумирования измерительной камеры;

рентгеновский преобразователь FISCHERSCOPE X-RAY XDAL 237;

²

Значения толщины покрытия (мкм) могут быть определены путем пересчета значений

³

поверхностной плотности покрытия с использованием справочных или экспериментальных

⁴

данных о плотности материала покрытия.
