МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 сентября 2018 г.

1985

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 52605 «Преобразователи многофункциональные измерительные МИП-02ХХХ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «РТСофт» от 30 августа 2018 г. № 2226 и № 2227 приказываю:

  • 1. Внести изменения в описание типа на преобразователи многофункциональные измерительные МИП-02ХХХ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55133-13, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Переоформить свидетельство об утверждении типа № 52605 «Преобразователи многофункциональные измерительные МИП-02ХХХ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55133-13, в связи с изменением организационно-правовой формв организации-изготовителя с ЗАО «РТСофт», г. Черноголовка на АО «РТСофт», г. Черноголовка.

  • 3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.

Кузин) обеспечить в соответствии с Алминистрятивным регламентом оформление свидетельства —...Л ~         ~

юридическому лицу или ие

4. Контроль за исполе е

с опмеамиемттиашйредсшаснзморенш и выдачу его хранится в системе электронного документооборота дивадуалььюмуо

метрологии. __

СВьДЁНИЯ О СЕРЧИФИкАЧ Е 311

1 собой.

Заместитель Руководителя

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

_

С. С.Голубев




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» сентября 2018 г. №1985

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи многофункциональные измерительные МИП-02ХХХ Назначение средства измерений

Преобразователи многофункциональные измерительные МИП-02ХХХ предназначены для:

  • - измерений параметров (частоты, напряжения, силы переменного тока, электрической мощности, углов фазового сдвига) трехпроводных и четырехпроводных электрических сетей и систем электроснабжения переменного трехфазного тока с номинальной частотой 50 Гц;

  • - измерений активной и реактивной электрической энергии за установленные интервалы времени в трехфазных сетях переменного тока (технический учет) в соответствии с требованиями ГОСТ Р 52323-2005, ГОСТ 31819.22-2012 для счетчиков активной энергии класса 0,2S и требованиями ГОСТ Р 52425-2005, ГОСТ 31819.23-2012 для счетчиков реактивной энергии класса 1;

  • -  измерений показателей качества электроэнергии (ПКЭ) в соответствии с ГОСТ 13109-97, ГОСТ Р 54149-2010, ГОСТ Р 51317.4.30-2008 класс A и класс S, ГОСТ Р 53333-2008, ГОСТ Р 8.655-2009, ГОСТ Р 51317.4.7-2008 класс I и класс II, ГОСТ Р 51317.4.15-2012 и их статистической обработки;

  • - измерений унифицированных сигналов напряжения и силы постоянного тока (телеизмерения текущие - ТИТ);

  • - регистрации в аварийных режимах мгновенных значений измеряемых сигналов напряжения и силы переменного тока (регистратор аварийных событий - РАС);

  • - регистрации и обработки сигналов дискретного ввода (телесигнализации - ТС) и формирования сигналов дискретного вывода.

Описание средства измерений

Преобразователи многофункциональные измерительные МИП-02ХХХ (в дальнейшем -преобразователи МИП-02ХХХ или МИП-02ХХХ) являются микропроцессорными программируемыми измерительно-вычислительными устройствами, состоящими из электронного блока и встроенного в него программного обеспечения.

МИП-02ХХХ имеют два варианта конструктивного исполнения корпуса: для шкафного монтажа и для навесного монтажа. Для установки в шкафы и стойки преобразователи МИП-02ХХХ выпускаются в корпусе «Евромеханика» 19 дюймов 1U или 2U по ГОСТ 28601.3-90 (МЭК 60297). МИП-02ХХХ для настенной установки или установки на 35-мм монтажную рейку DIN 50022 выпускаются с габаритными размерами, выбранными разработчиком. Для предотвращения несанкционированного доступа корпуса преобразователей МИП-02ХХХ пломбируются. Опционально МИП-02ХХХ могут комплектоваться выносными цифровыми и графическими индикаторами.

Принцип действия МИП-02ХХХ основан на аналогово-цифровом преобразовании входных сигналов с последующей обработкой встроенным микропроцессором и передачи данных через соответствующие интерфейсы.

Основным интерфейсом для передачи данных является Ethernet (IEEE 802.3) со скоростью передачи 100 Мбит/с. В зависимости от исполнения, преобразователи МИП-02ХХХ имеют один или два физических интерфейса IEEE802.3 (Ethernet 10/100Base-T4).

Основным протоколом передачи данных является ГОСТ Р МЭК 60870-5-104-2004. Для отдельных исполнений МИП-02ХХХ обеспечена возможность передачи данных в соответствии с IEEE Std C37.118TM-2005 и МЭК 61850-8-1, МЭК 61850-9-1, МЭК 61850-9-2.

Основным интерфейсом для синхронизации времени от приемников GPS или ГЛОНАСС является RS-422/485, который обеспечивает скорость приема/передачи не менее 38400 бит/с. Синхронизация времени в МИП-02ХХХ осуществляется от системы GPS или ГЛОНАСС, а также средствами протоколов NTP (RFC5905), PTP (IEEE 1588—2008) или ГОСТ Р МЭК 60870-5-104-2004. Для связи с приемником системы GPS используются протоколы TSIP и NMEA. Для связи с приемником системы ГЛОНАСС используются протоколы BINARYt и NMEA. Требуемые рабочие настройки устанавливаются при конфигурировании и хранятся в энергонезависимой памяти. Для конфигурирования преобразователя МИП-02ХХХ используется интерфейс Ethernet, а также, для некоторых параметров, служебный интерфейс RS-232 или USB.

Рабочая конфигурация МИП-02ХХХ, архив счетчика электроэнергии, статистические данные ПКЭ и другие служебные данные хранятся в энергонезависимой памяти. Энергонезависимая память преобразователей МИП-02ХХХ, в зависимости от исполнения имеет объем от 1 Мбайт до 64 Гбайт. Объем энергонезависимой памяти преобразователей МИП-02ХХХ с функциями измерения ПКЭ позволяет хранить результаты измерений и отчеты не менее 90 суток.

Питание преобразователей МИП-02ХХХ осуществляется от однофазной сети переменного тока 220В/50 Гц или от сети постоянного тока с номинальным напряжением 220 В. МИП-02ХХХ могут выпускаться в исполнении с питанием 24 В постоянного тока.

Преобразователи МИП-02ХХХ предназначены для применения в составе информационно-измерительных систем (ИИС):

- телемеханики;

- контроля и анализа качества электрической энергии;

- технического учета электрической энергии;

- измерения силы тока и напряжения в щитах собственных нужд (ЩСН) и в щитах постоянного тока (ЩПТ) электрических подстанций;

- измерения и контроля параметров обмоток возбуждения синхронных генераторов;

- программно-технических комплексов систем измерения, мониторинга, регистрации, контроля и управления в электроэнергетике.

Преобразователи МИП-02ХХХ могут иметь в своем составе следующие измерительные входы:

ТИ100В - вход телеизмерения (ТИ), предназначенный для измерения действующего значения напряжения переменного тока с номинальными значениями напряжения Uh = 57,7 В и Uh = 100,0 В в соответствии с ГОСТ Р 52320-2005, ГОСТ 31818.11-2012.

ТИ220В - вход телеизмерения, предназначенный для измерения действующего значения напряжения переменного тока с номинальными значениями напряжения Uh = 200,0 В и Uh = 220,0 В в соответствии с ГОСТ Р 52320-2005, ГОСТ 31818.11-2012.

ТИ400В - вход ТИ, предназначенный для измерения действующего значения переменного напряжения с номинальным значением напряжения Ин = 400,0 В.

ТИ1000ВПТ - вход телеизмерения, предназначенный для измерения напряжения постоянного тока с номинальным значением напряжения Uh = 1000,0 В.

ТИ220ВПТ - вход ТИ, предназначенный для измерения напряжения постоянного тока с номинальным значением напряжения ин = 220,0 В.

ТИ200мВ - вход телеизмерения, предназначенный для измерения напряжения постоянного тока в диапазоне от 0 до 200 мВ.

ТИ150мВПТ - вход ТИ, предназначенный для измерения напряжения постоянного тока в диапазоне ±150 мВ.

КЭ100В - вход выполненный в соответствии с требованиями ГОСТ Р 8.655-2009, предназначенный для измерения действующего значения напряжения переменного тока с номинальным значением напряжения Uh = 100,0 В и коэффициентом формы 2 в соответствии с ГОСТ Р 51317.4.7-2008.

ТИ1А - вход ТИ, предназначенный для измерения действующего значения силы переменного тока с номинальным значением силы переменного тока 1н = 1 А в соответствии с ГОСТ Р 52320-2005, ГОСТ 31818.11-2012.

ТИ5А - вход телеизмерения, предназначенный для измерения действующего значения силы переменного тока с номинальным значением силы переменного тока 1н = 5 А в соответствии с ГОСТ Р 52320-2005, ГОСТ 31818.11-2012.

ТИ16А - вход ТИ, предназначенный для измерения действующего значения силы переменного тока с номинальным значением силы переменного тока 1н = 16 А.

ТИ32А - вход телеизмерения, предназначенный для измерения действующего значения силы переменного тока с номинальным значением силы переменного тока 1н = 32 А.

КЭ1А - вход, выполненный согласно требований ГОСТ Р 8.655-2009, предназначенный для измерения действующего значения силы переменного тока с номинальным значением силы переменного тока 1н = 1 А и коэффициентом формы 4 в соответствии с ГОСТ Р 51317.4.7-2008.

КЭ5А - вход, выполненный согласно требований ГОСТ Р 8.655-2009, предназначенный для измерения действующего значения силы переменного тока с номинальным значением силы переменного тока = 5 А и коэффициентом формы 4 в соответствии с ГОСТ Р 51317.4.7-2008.

U0100B - вход ТИ, предназначенный для измерения напряжения нулевой последовательности 3U0 в трехфазной сети в диапазоне от 0 до 40 В.

U0220B - вход телеизмерения, предназначенный для измерения напряжения нулевой последовательности 3U0 в трехфазной сети в диапазоне от 0 до 90 В.

Г№1А - вход ТИ, предназначенный для измерения силы тока в нулевом проводе IN (3I0) в трехфазной сети с номинальным значением силы тока = 1 А.

Г№5А - вход телеизмерения, предназначенный для измерения тока в нулевом проводе IN (3I0) в трехфазной сети с номинальным значением силы тока = 5 А.

РАС100В - вход регистрации аварийных событий (РАС), предназначенный для измерения действующего значения напряжения переменного тока и регистрации его мгновенных значений в диапазоне 3Uh для номинальных значений напряжения Uh = 57,7 В и Uh = 100,0 В.

РАС1А - вход регистрации аварийных событий (РАС), предназначенный для измерения действующего значения силы переменного тока с номинальным значением тока = 1 А и регистрации его мгновенных значений в диапазоне 40.

РАС5А - вход регистрации аварийных событий (РАС), предназначенный для измерения действующего значения силы переменного тока c номинальным значением силы тока = 5 А и регистрации его мгновенных значений в диапазоне 40.

Преобразователи МИП-02ХХХ различных вариантов исполнения имеют следующее обозначение: «Преобразователь МИП-02ХХХ-хх.хх ЛКЖТ2.721.004 ТУ».

Таблица 1 - Расшифровка условного обозначения МИП-02ХХХ-хх.хх

МИП-02

X

X

X

-хх.хх

нет

для исполнений УХЛ4 (от минус 10 до плюс 55 °С)

E

для исполнений УХЛ3.1 (от минус 30 до плюс 60 °С)

нет

ПКЭ не измеряются

A

ПКЭ, класс A по ГОСТ Р 51317.4.30-2008

Т

ПКЭ, класс S по ГОСТ Р 51317.4.30-2008

нет

IEEE 802.3 (Ethernet) - 1 шт.

С

IEEE 802.3 (Ethernet) - 2 шт.

-хх.хх

согласно таблицам (Таблица 2, Таблица 3)

Перечень исполнений преобразователей МИП-02ХХХ представлен в таблицах 2 и 3

Исполнения МИП-02ХХХ-4х.хх, укомплектованные дополнительными внешними блоками (адаптерами сигналов ТС или кроссировочными устройствами, далее - КУ), осуществляют прием унифицированных сигналов напряжения и силы тока (ТИТ - телеизмерение текущее), а также прием дискретных телесигналов (ТС).Технические характеристики адаптеров сигналов и кроссировочных устройств представлены в таблицах 16-18.

Таблица 2 - Особенности типовых исполнений МИП-02ХХХ-3х.хх

Характеристики

Исполнения МИ

[П-02ХХХ-3х.хх

-30.01[1]

-30.02

-30.10

-30.11

-31.02

-32.01

1

2

3

4

5

6

7

Вход измерения напряжения, количество и тип

3

ТИ100В

3

ТИ100В

3

ТИ100В

3

ТИ220В

3

ТИ100В

3

ТИ220ВПТ

1

U0100В

1

1’02203

Вход измерения силы тока, количество и тип

3

ТИ1А/

ТИ5А

3

ТИ1А/

ТИ5А

3

ТИ1А/

ТИ5А

3

ТИ1А/

ТИ5А

3

ТИ5А

1

IN1A/

rH5A

1

IN1A/

rH5A

Синхронизация GPS/ГЛОНАСС

нет

да

да

да

нет

нет

Конструкция

Пластиковый корпус, установка на 35-мм рейку DIN 50022

Примечание

[1] — Нет архива счетчиков электроэнергии.

Таблица 3 - Особенности типовых исполнений МИП-02ХХХ-4х.хх

Характер

истики

Исполнения МИП-02ХХХ-4х.хх

-40.01

-40.03

-40.04

-40.05

-41.03

-43.01

-43.02

-40.11Н

-43.11Н

1

2

3

4

5

6

7

8

9

10

Вход измерения напряжения, количество и тип

6

ТИ100В

3

ТИ100В

3

ТИ100В

3

ТИ100В

3

ТИ100В

3

КЭ100В

3

КЭ100В

6 ТИ220

В

3 ТИ220

В

3

ТИ400В

3

ТИ400В

2

ТИ1000В

ПТ

2

ТИ150мВ

ПТ

Вход измерения силы тока, количество и тип

6

ТИ1А/

ТИ5А

3

ТИ5А

3

ТИ5А

3

ТИ1А/

ТИ5А

3

КЭ5А

3

КЭ1А

нет

нет

3

ТИ16А

3

ТИ32А

Количество ТС, ТИТ

32

16

16

16

16

нет

нет

нет

нет

Синхронизация GPS/ГЛО НАСС

да

да

да

да

нет

да

да

да

да

Конструкция

Металлический корпус ГОСТ 28601.2-90 «Евромеханика», 1U

Приказ Росстандарта №1985 от 18.09.2018, https://oei-analitika.ru

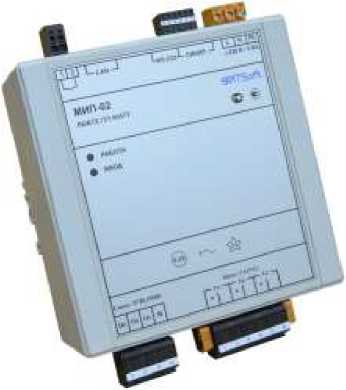

Рисунок 1 - Общий вид исполнений МИП-02ХХХ-30.0Х

Приказ Росстандарта №1985 от 18.09.2018, https://oei-analitika.ru

Рисунок 2 - Общий вид исполнений МИП-02ХХХ-30.1Х

Приказ Росстандарта №1985 от 18.09.2018, https://oei-analitika.ru

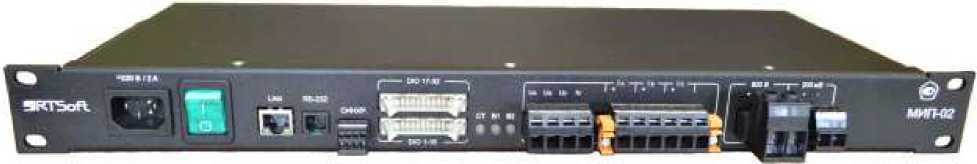

Рисунок 3 - Общий вид исполнений МИП-02ХХХ-4Х.ХХ

Приказ Росстандарта №1985 от 18.09.2018, https://oei-analitika.ru

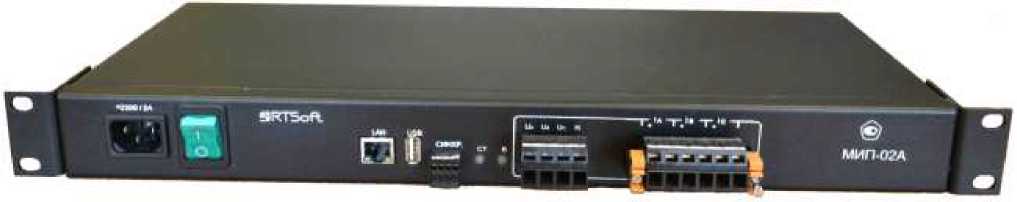

Рисунок 4 - Общий вид исполнений МИП-02ХХХ-40.05

Приказ Росстандарта №1985 от 18.09.2018, https://oei-analitika.ru

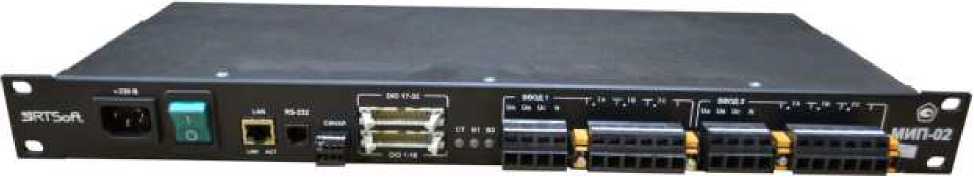

Рисунок 5 - Общий вид исполнений МИП-02ХХХ-43.ХХ

Приказ Росстандарта №1985 от 18.09.2018, https://oei-analitika.ru

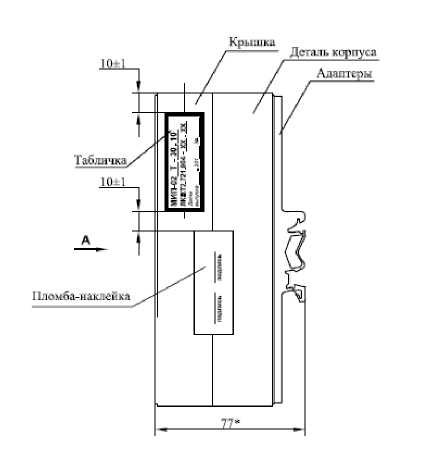

Рисунок 6 - Схема установки пломб на преобразователе МИП-02ХХХ исполнений МИП-02ХХХ-3Х.ХХ

Приказ Росстандарта №1985 от 18.09.2018, https://oei-analitika.ru
Приказ Росстандарта №1985 от 18.09.2018, https://oei-analitika.ru

Рисунок 7 - Схема установки пломб на преобразователе МИП-02ХХХ исполнений МИП-02ХХХ-4Х.ХХ

Программное обеспечение

Все преобразователи МИП-02ХХХ содержат встроенное микропрограммное обеспечение (МПО), которое обеспечивает их работу, прием и передачу данных, измерение и вычисление требуемого набора параметров согласно техническим условиям (ТУ).

Встроенное в преобразователи МИП-02ХХХ программное обеспечение представляет собой целостный файл расширения *.ldr, который не поддается преднамеренным или непреднамеренным изменениям.

Доступ к редактированию данных ограничивается системой паролей. Обеспечена программная защита несколькими уровнями паролей отдельно для изменения настроек параметров контролируемых сигналов и доступа к архивам хранения результатов измерения.

Обеспечена возможность автоматического тестирования аппаратной части преобразователей МИП-02ХХХ через служебный интерфейс RS-232 или USB.

Обеспечена возможность передачи диагностических сообщений по сети Ethernet.

Таблица 4 - Идентификационные данные программного обеспечения

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

1

2

3

4

5

Встроенное

mip02-536-v0-4-500.ldr

0-4-500

3CD09AB2

CRC-32

Встроенное

mip02-518-v1-1-700.ldr

1-1-700

40FCBC2E

CRC-32

Внешнее сервисное

Mipconfig.exe

1.0.0.1

89ABCDEF

CRC-32

Метрологические характеристики преобразователей МИП-02ХХХ, указанные в таблицах

5 и 6, нормированы с учетом МПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические характеристики преобразователей МИП-02ХХХ приведены в таблицах 5-19.

В таблицах 5 - 19 приняты следующие обозначения:

ид - верхняя граница диапазона измерения среднеквадратического значения напряжения переменного тока, напряжения переменного тока основной частоты, напряжения прямой, нулевой и обратной последовательности, напряжения постоянного тока;

1д - верхняя граница диапазона измерения среднеквадратичного значения силы переменного тока, силы переменного тока основной частоты, силы переменного тока прямой, нулевой и обратной последовательности;

Urms - среднеквадратическое значение напряжения переменного тока;

Irms - среднеквадратическое значение силы переменного тока;

U(1) - среднеквадратическое значение напряжения переменного тока основной частоты;

U1 (U0, U2) - среднеквадратическое значение напряжения прямой (нулевой, обратной) последовательности;

I1 (I0, I2) - среднеквадратическое значение силы тока прямой (нулевой, обратной) последовательности.

Таблица 5 - Характеристики входов измерения напряжения переменного тока типа ТИ, U0,

РАС, КЭ

Параметр[ ]

Входы измерения действующего напряжения

ТИ100В

ТИ220В

ТИ400В

U0100B

U0220B

РАС100В

КЭ100В

Диапазон измерения (Ид), В

от 0 до 150

от 0 до 380

от 0 до 420

от 0 до 40

от 0 до 90

от 0 до 380

от 0 до 200

Пределы допускаемой основной относительной погрешности при

U > 0,1 Ид - 6, %[2]

± 0,1

± 0,1

± 0,1

± 0,1

± 0,1

± 0,1

± 0,1

Пределы допускаемой основной приведенной погрешности при

U < 0,1Ид - у, %[2]

± 0,01

± 0,01

± 0,01

± 0,01

± 0,01

± 0,01

± 0,01

Примечания:

  • [1] — Пределы допускаемой основной погрешности нормируются для основной частоты в диапазоне от 42 до 57 Гц. для основной частоты в диапазонах от 20 до 42 Гц и от 57 до 300 Гц пределы допускаемой основной относительной погрешности (6) и основной приведенной (y) погрешности увеличиваются в 5 раз.

  • [2] — Пределы допускаемой дополнительной температурной погрешности измерения на каждые 10 °С изменения температуры окружающей среды от нормальной, не более половины основной для канала КЭ100В и не более основной для остальных типов каналов.

Таблица 6 - Характеристики входов измерения напряжения постоянного тока типа ТИ

Параметр

Входы измерения постоянного напряжения

ТИ220ВПТ

ТИ1000ВПТ

ТИ150мВПТ

ТИ200мВ

Диапазон измерения (Ид), В

(от 0 до 1,5) Ин

(от 0 до 1,1)

Ин

±0,150

от 0 до 200

Пределы допускаемой основной относительной погрешности 6, %[1]

± 0,1 при U > 0,1 •Ид

± 0,1 при U > 0,1-Ид

± 0,15 при |U| > 0,03 В

± 0,15 при U > 0,020 В

Пределы допускаемой основной приведенной погрешности у, %[1]

± 0,01 при U < 0,1-Ид

± 0,01 при U < 0,1-Ид

± 0,015 при |И| < 0,03 в

± 0,015при U < 0,020 В

Примечание

[1] — Пределы допускаемой дополнительной температурной погрешности измерения на каждые 10 °С изменения температуры окружающей среды от нормальной, не более основной.

Таблица 7 - Характеристики входов измерения силы переменного тока ТИ, IN, РАС и КЭ

Параметр

Входы измерения действующего значения силы переменного тока

ТИ1А,

ТИ5А,

ТИ16А,

ТИ32А

IN1A,

IN5A

РАС1А

РАС5А

КЭ1А,

КЭ5А

1

2

3

4

5

6

Диапазон измерения (1д), А

(от 0 до 1,2) 1н

(от 0 до 0,25) 1н

от 0 до 40

от 0 до 200

(от 0 до 1,5) Ih

Пределы допускаемой основной относительной погрешности 6, %[1]

± 0,1 при

I > 0,1-1д

± 0,1 при

I > 0,1-1д

± 1,0 при

I > 0,1-1д

± 1,0

при

I > 0,1-1д

± 0,1 при

I > 0,1-1д

1

2

3

4

5

6

Пределы допускаемой основной приведенной погрешности у, %[1]

± 0,01 при

I < 0,1-!д

± 0,01 при I < 0,1-!д

± 0,01 при I < 0,Ыд

± 0,01 при I < 0,Ыд

± 0,01 при I < 0,1-!д

Примечание

[1] — Пределы допускаемой дополнительной температурной погрешности измерения на каждые 10 °С изменения температуры окружающей среды от нормальной, не более половины основной для каналов РАС1А, РАС5А, КЭ1А, КЭ5А, для остальных типов каналов не более основной.

Таблица 8 - Характеристики измерения напряжения переменного тока

Параметр

диапазон измерения

Пределы допускаемой основной погрешности: абсолютной, (Д); относительной (6), %; приведенной, (у) %

1

2

3

Среднеквадратическое значение Urms фазного Ц, междуфазного Цмф напряжения основной частоты U(1), В

(от 0 до 1,5) Uh

± 0,1 (6) при U > 0,1/Ug ± 0,01 (у) при U < 0,1/Лд

Среднеквадратическое значение Urms фазного Цф, междуфазного Цмф напряжения во всем диапазоне частот, В

от 0 до ид

± 0,1 (6) при U > 0,1/Лд ± 0,01 (у) при U < 0,1/Лд

Остаточное напряжение Ures, %

от 0 до 90

±0,5 (Д)

Среднеквадратическое значение фазного, междуфазного напряжения n-ой (от 2 до 50) гармоники U(n), В

от 0 до Uh

±0,03 (у) для Ku(n) < 3, при U(1) > 0,5-U±1,0 (6) для KU(n) > 3, при U(1) > 0,5-UH

Среднеквадратическое значение: напряжения прямой последовательности U1 основной частоты, В

(от 0 до 1,5) Uh

± 0,1 (6) при U > 0,1/Лд ± 0,01 (у) при U < 0,1/Лд

Среднеквадратическое значение напряжения нулевой последовательности U0 основной частоты, В

от 0 до ид

±0,2 (у)

Среднеквадратическое значение напряжения обратной последовательности U2 основной частоты, В

от 0 до ид

±0,2 (у)

Среднеквадратическое значение фазного, междуфазного напряжения h-ой (от 2 до 50) интергармонической группы напряжения U(h), В

от 0 до UH

±0,1 (у) для Ku(h) < 3, U(1) > 0,5/Uh ±3,0 (6) для Ku(h) > 3, U(1) > 0,5^Uh

Таблица 9 - Характеристики измерения силы переменного тока

Параметр

диапазон измерения

Пределы допускаемой основной погрешности: абсолютной, (Д); относительной (6), %; приведенной, (у) %

1

2

3

Среднеквадратическое значение силы фазного тока во всем диапазоне частот Irms, А

от 0 до !д

± 0,01 (у) при I < 0,1 -Ig ± 0,1 (6) при I > 0,1^Ig

1

2

3

Среднеквадратическое значение силы фазного тока основной частоты I(1), А

от 0 до 1д

± 0,01 (y) при I < 0,1 -1д ± 0,1 (6) при I > 0,1-^

Среднеквадратическое значение силы тока прямой последовательности I1 основной частоты, А

от 0 до 1д

± 0,01 (y) при I < 0,1 -1д ± 0,1 (6) при I > 0,1^1д

Среднеквадратическое значение силы тока нулевой последовательности I0 основной частоты, А

от 0 до 1д

±0,02 (y), при I0 < 0,1 •Гц

±0,2 (6), при I0 > 0,1‘Iq

Среднеквадратическое значение силы тока обратной последовательности I2 основной частоты, А

от 0 до 1д

±0,02 (y), при I2 < 0,1 ^Д

±0,2 (6), при I2 > 0,1-!д

Среднеквадратическое значение силы фазного тока n-ой (от 2 до 50) гармоники I(n), А

от 0 до 1н

±0,1 (y) для 0,01 • Ih < 1(1) < 0,1- Ih, при KI(n) < 10

±1,0 (6) для 0,01-Ih < I(1) < 0,1-Ih, при KI(n) > 10

±0,03 (y) для I(1) > 0,1-Ih, при KI(n) < 3

±1,0 (6) для I(1) > 0,1-Ih, при Kw > 3

Среднеквадратическое значение силы тока h-ой (от 2 до 50) интергармонической группы тока I(h), А

(от 0 до 0,5) 1н

±0,1 (y) для 0,01- Ih < I(1) < 0,1 - Ih, при KI(n) < 10

±1,0 (6) для 0,01-Ih < I(1) < 0,1-Ih, при KI(n) > 10

±0,1 (y) для I(1) > 0,1-Ih, при KI(n) < 3

±3,0 (6) для I(1) > 0,1-Ih, при KI(n) > 3

Таблица 10 - Пределы основной погрешности измерения электрической мощности для входов ТИ

Параметры активной электрической мощности, электрической энергии [1]

Параметры реактивной электрической мощности, электрической энергии [1]

Диапазон

cos ф

6, %

Диапазон

sin ф

6, %

1

2

3

4

5

6

0,001-Ih[2]

| cos ф | = 1

± 20

0,001Ih [2]

| sin ф | = 1

± 20

0,01-Ih < I < 0,05-Ih

| cos ф | = 1

± 0,4

0,02-Ih < I < 0,05-Ih

| sin ф | = 1

± 0,7

0,05-Ih < I < 1,2-Ih

| cos ф | = 1

± 0,2

0,05-Ih < I < 1,2-Ih

| sin ф | = 1

± 0,5

0,02-Ih < I < 0,1-Ih

0,5 < | cos ф | < 1

± 0,5

0,05-Ih < I < 0,1-Ih

0,5 < | sin ф | < 1

± 0,5

0,1-Ih < I < 1,2-Ih

0,5 < | cos ф | < 1

± 0,3

0,1-Ih < I < 1,2-Ih

0,5 < | sin ф | < 1

± 0,5

0,1-Ih < I < 1,2-Ih

0,25 < | cos ф | < 0,5

± 0,5

0,05-Ih < I < 1,2-Ih

0,25 < | sin ф | < 0,5

± 0,7

Примечания:

  • [1] — Характеристики нормируются при номинальном напряжении Ин, номинальной частоте 50 Гц для входов ТИ100В, ТИ220В, ТИ1А, ТИ5А.

  • [2] — Для стартового тока.

Пределы дополнительной погрешности, вызванной изменением напряжения или частоты, соответствуют требованиям ГОСТ Р 52323-2005, ГОСТ 31819.22-2012.

Для входов типа ТИ диапазон измерения активной (P), реактивной (Q) и полной (S) электрической мощности составляет (от 0,01 до 1,2) IhUh.

Таблица 11 - Характеристики измерения мощности для входов КЭ

Параметр

Диапазон измерения

Пределы допускаемой основной погрешности: абсолютной, (Д); относительной (6), %; приведенной, (у) %

1

2

3

Активная однофазная мощность основной частоты PA(1), PB(1), PC(1), Вт

(от 0,05 до 1,5) IhUh

± 0,2 (6) для I > 0,1-Jh, при 0,5 < | cos ф | < 1

± 0,5 (6) для I < 0,1-Jh, при 0,5 < | cos ф | < 1

± 0,75 (6) для I > 0,05-Ih, при 0,25 < | cos ф | < 0,5

Активная трехфазная мощность основной частоты P(1), Вт

(от 0,05 до 1,5) IhUh

± 0,2 (6) для I > 0,1-Jh, при 0,5 < | cos ф | < 1

± 0,5 (6) для I < 0,1-Jh, при 0,5 < | cos ф | < 1

± 0,75 (6) для I > 0,05-Ih, при 0,25 < | cos ф | < 0,5

Активная однофазная мощность в полосе частот от 1-й до 50-й гармоники включительно,

P-, P- PC(f\ Вт

(от 0,05 до 1,5) IhUh

±0,1 (y)

Активная трехфазная мощность в полосе частот от 1-й до 50-й гармоники включительно, P(/), Вт

(от 0,05 до 1,5) IhUh

±0,1 (y)

Активная однофазная мощность гармоник PA(n), PB(n), PC(n), Вт

(от 0,05 до 1,5) IhUh n = от 2 до 50

± [0,005-P(n)+0,00005-lHUH] (Д), для 1(П) > 0,01 •Ih, U(n) > 0,01 •Uпри |cos ф(П)| > 0,7

Активная трехфазная мощность гармоник P(n), Вт

(от 0,05 до 1,5) IhUh n = от 2 до 50

± [0,005-P(„)+0,00005-IhUh] (Д), для 1(П) > 0,01 -Ih, U(n) > 0,01 -Uпри |cos ф(п)| > 0,7

Активная мощность нулевой последовательности P0(i), Вт

(от 0,05 до 1,5) IhUh

±0,2 (Y)

Активная мощность прямой последовательности Pi(i), Вт

(от 0,05 до 1,5) IhUh

±0,2 (Y)

Активная мощность обратной последовательности P2(1), Вт

(от 0,05 до 1,5) IhUh

±0,2 (Y)

Реактивная однофазная мощность основной частоты QA(1), QB(1), QC(1), вар

(от 0,05 до 1,5) IhUh

± 1,0 (6) для 0,2 < m < 1,2, где m = (I-U-sin ф)/(1НЛН)

Реактивная трехфазная мощность основной частоты Q(1), вар

(от 0,05 до 1,5) IhUh

± 1,0 (6) для 0,2 < m < 1,2, где m = (I-U-sin ф)/(1НЛН)

Реактивная однофазная мощность в полосе частот от 1-й до 50-й гармоники включительно, QA(/)QB'( /)- QC/), вар

(от 0,05 до 1,5) IhUh

±0,1 (Y)

Реактивная трехфазная мощность в полосе частот от 1-й до 50-й гармоники включительно, Q(/), вар

(от 0,05 до 1,5) IhUh

±0,1 (Y)

1

2

3

Реактивная однофазная мощность гармоник QA(n), QB(n), QC(n), вар

(от 0,05 до 1,5) IhUh n = от 2 до 50

± [0,005-Q(n)+0,00005-IHUri (А), для I(n) > 0,01 •Ih, U(n) > 0,01 •Uпри |sin ф(п)| > 0,7

Реактивная трехфазная мощность гармоник Q(n), вар

(от 0,05 до 1,5) IhUh n = от 2 до 50

± [0,005-Q(n)+0,00005-IHUH] (А), для I(n) > 0,01 •Ih, U(n) > 0,01 •Uпри |sin Ф(П)| > 0,7

Реактивная мощность нулевой последовательности Q0(i), , вар

(от 0,05 до 1,5) IhUh

±0,2 (y)

Реактивная мощность прямой последовательности Qi(i), вар

(от 0,05 до 1,5) IhUh

±0,2 (Y)

Реактивная мощность обратной последовательности Q2(1), вар

(от 0,05 до 1,5) IhUh

±0,2 (Y)

Полная однофазная мощность основной частоты SA(1), SBa), Sc(i), В-А

(от 0,05 до 1,5) IhUh

± 1,0 (6) для 0,01-Ih < I < 1,5-Ih

Полная трехфазная мощность основной частоты S(i), В-А

(от 0,05 до 1,5) IhUh

± 1,0 (6) для 0,01-Ih < I < 1,5-Ih

Полная однофазная мощность в полосе частот от 1-й до 50-й гармоники включительно, SA(f), SB(f)SC(f)-, В-А

(от 0,05 до 1,5) IhUh

±0,1 (y)

Полная трехфазная мощность в полосе частот от 1-й до 50-й гармоники включительно, S(f), В-А

(от 0,05 до 1,5) IhUh

±0,1 (y)

Полная однофазная мощность гармоник SA(n), SB(n), Sc(n), В-А

(от 0,05 до 1,5) IhUh n = от 2 до 50

± [0,005-S(n)+0,00005-IhUh] (А), для I(n) > 0,01 -Ih, U(n) > 0,01 -Uh

Полная трехфазная мощность гармоник S(n), В-А

(от 0,05 до 1,5) IhUh n = от 2 до 50

± [0,005-S(n)+0,00005-IhUh] (А), для I(n) > 0,01 -Ih, U(n) > 0,01 -Uh

Полная мощность нулевой последовательности S0(1), В-А

(от 0,05 до 1,5) IhUh

±0,2 (Y)

Полная мощность прямой последовательности S1(1), В-А

(от 0,05 до 1,5) IhUh

±0,2 (Y)

Полная мощность обратной последовательности S2(1), ВА

(от 0,05 до 1,5) IhUh

±0,2 (Y)

Примечание - Пределы допускаемой дополнительной температурной погрешности измерения электрической мощности, не более половины основной на каждые 10 °С изменения температуры окружающей среды.

Таблица 12 - Характеристики измерения энергии для входов КЭ

Параметр

Диапазон измерения

Пределы допускаемой основной погрешности: абсолютной, (А); относительной (6), %; приведенной, (y) %

1

2

3

Активная фазная энергия WPA, WPB, WPC, кВт-ч

-

± 0,2 (6) для I > 0,1-Ih, при 0,5 < | cos ф | < 1

± 0,5 (6) для I < 0,1-IH, при 0,5 < | cos ф | < 1

± 0,75 (6) для I > 0,05-IH, при 0,25 < | cos ф | < 0,5

1

2

3

Активная трехфазная энергия WP, кВт-ч

-

± 0,2 (6) для I > 0,1-1н, при 0,5 < | cos ф | < 1

± 0,5 (6) для I < 0,1-1н, при 0,5 < | cos ф | < 1

± 0,75 (6) для I > 0,05-1н, при 0,25 < | cos ф | < 0,5

Активная фазная энергия первой гармоники WPA(1), WPB(1), WPC(1), кВт^ч

-

± 0,2 (6) для I > 0,1-1н, при 0,5 < | cos ф | < 1

± 0,5 (6) для I < 0,1*1н, при 0,5 < | cos ф | < 1

± 0,75 (6) для I > 0,05-[н, при 0,25 < | cos ф | < 0,5

Активная трехфазная энергия первой гармоники WP(1), кВт^ч

-

± 0,2 (6) для I > 0,1-1н, при 0,5 < | cos ф | < 1

± 0,5 (6) для I < 0,1-1н, при 0,5 < | cos ф | < 1

± 0,75 (6) для I > 0,05-1н, при 0,25 < | cos ф | < 0,5

Реактивная фазная энергия Wqa, Wqb, WQc,квар•ч

-

± 1,0 (6) для 0,2 < m < 1,2, где m = (I-U-sin ф)/(1нин)

Реактивная трехфазная энергия Wq, квар^ч

-

± 1,0 (6) для 0,2 < m < 1,2, где m = (I-U-sin ф)/(1нин)

Реактивная фазная энергия первой гармоники WQA(1), WQB(1), WQC(1), квар^ч

-

± 1,0 (6) для 0,2 < m < 1,2, где m = (LU^sin ф)/(1нин)

Реактивная трехфазная энергия первой гармоники Wq(d, квар^ч

-

± 1,0 (6) для 0,2 < m < 1,2, где m = (LU^sin ф)/(1нин)

Примечание:

Пределы допускаемой дополнительной температурной погрешности измерения мощности, не более половины основной на каждые 10 °С изменения температуры окружающей среды.

Таблица 13 - Характеристики измерения частоты и углов фазового сдвига

Параметр

Диапазон измерения

Пределы допускаемой основной погрешности: абсолютной, (Д); относительной (6), %; приведенной, (у) %

1

2

3

Частота / (/), Гц

от 42 до 69

±0,001[1] / ±0,002[4] (Д), при U(i) > 0,8-^

Угол фазового сдвига между фазными напряжениями основной частоты,

[4]

фЛ ], градусы

±180°

± 0,05° (Д), при U > 0,8 •Пн

Угол фазового сдвига напряжения основной частоты относительно сигнала PPS, фU pps[2] [4], градусы

±180°

± 0,03° (Д), при U > 0,8 •Щ 20 мс[3] ± 0,02° (д), при U > 0,8 •Щ 40 мс[3] ± 0,01° (Д), при U > 0,8/Сн, 100 мс[3]

Угол фазового сдвига между токами

[4]

основной частоты ф[1 J, градусы

±180°

± 0,2° (Д), при 0,01-1н < I < 1д

Угол фазового сдвига между напряжением и одноименным током ос-[4]

новной частоты, фы1 J, градусы

±180°

± 0,2° (Д), при U > 0,8-Uft

0,01-1н < I < 0,1 •Ь

± 0,1° (Д), при U > 0,8/Сн, I > 0,1-1н

1

2

3

Угол фазового сдвига n-ой (от 2 до

50) гармонической составляющей [4]

напряжения фи(п) , градусы

±180°

±3° (Д), при U > 0,8•Uh для 0,2 < KU(n) < 1 ±1° (Д), при U > 0,8 •Uh

для 1 < KU(n) < 2,5 ±0,5° (Д), при U > 0,8 •Uh для Ku(n) > 2,5

Угол фазового сдвига между n-ми (от 2 до 50) гармоническими составляющими напряжения и тока одной фазы фи1(п)[4], градусы

±180° для

0,011н < I < 0,11н

±5° (Д), при 1% < [Ku(n) и Ki(n)]< 5%

±3° (Д), при [KU(n) и Kw] > 5%

±180° для

I > 0,11н

±3° (Д), при 1% < [KU(n) и KI(n)] < 5%

±1° (Д), при [KU(n) и KUn)] > 5%

Угол фазового сдвига между напряжением и током прямой последова-[4]

тельности фиш(1/ , градусы

±180°

± 0,2° (Д),

при U1 > 0,8-Uh, 0,01 -Ih < I1 < 0,1 'Ih ± 0,1° (Д), при U1 > 0,8-Uh, I1 > 0,1'Ih

Угол фазового сдвига между напряжением и током нулевой последова-[4]

тельности фиою(1)  , градусы

±180°

±2° (Д), при

0,01 - Ih < [I0 или I2] < Ig

0,01 -Uh < [U0 или U2]< U

Угол фазового сдвига между напряжением и током обратной последо-[4] вательности фшп(1)  , градусы

±180°

±2° (Д), при

0,01 - Ih < [I0 или I2] < Ig

0,01 -Uh < [U0 или U2]< U

Примечания:

  • [1] — Предел погрешности нормируется при наличии сигнала PPS от приемника GPS/ГЛОНАСС.

  • [2] — Для исполнений МИП-02ХАХ. Измеряется в соответствии с IEEE Std C37/118TM-2005.

  • [3] — Интервал измерения для номинальной частоты 50 Гц, при котором нормируется параметр.

  • [4] — Пределы допускаемой дополнительной температурной погрешности измерения частоты и углов фазового сдвига, не более половины основной на каждые 10 °С изменения температуры окружающей среды.

Таблица 14 - Метрологические характеристики измерений ПКЭ и дополнительных параметров

Показатель КЭ, единица измерения

диапазон измерения

Пределы основной допускаемой погрешности: абсолютной (Д), относительной (6), %

1

2

3

Отклонение значения основной частоты (отклонение частоты) Af (Af), Гц

±8

±0,001[1] / ±0,002 (Д)

Установившееся отклонение фазного, меж-дуфазного напряжения dUy (SU), %

±30

±0,2 (Д)

Положительное отклонение фазного, меж-дуфазного напряжения 5U(+), %

от 0 до 30

±0,2 (Д)

Отрицательное отклонение фазного, меж-дуфазного напряжения 5U(), %

от -30 до 0

±0,2 (Д)

Коэффициент n-ой (от 2 до 50) гармонической составляющей фазного, междуфазного напряжения KU(n) (Ku(n)), %

от 0,05 до 200 U1 > 0,Шд

±0,02 (Д) при Ku(n) < 1

±2,0 (6) при KU(n) > 1

Коэффициент (гармонических составляющих суммарный) искажения синусоидальности кривой фазного, междуфазного напряжения KU (Ku), %

от 0,1 до 300 при U1 > 0,Шд

±0,05 (Д) при KU < 1

±5,0 (6) при KU > 1

1

2

3

Коэффициент несимметрии напряжений по обратной последовательности K2U, %

от 0 до 25

±0,1 (А), при и1>0,1-ид

Коэффициент несимметрии напряжений по нулевой последовательности K0U, %

от 0 до 25

±0,1 (А), при и1>0,1-ид

Длительность провала напряжения АП, с

от 0 до 60

±0,02 (А)

Глубина провала напряжения[4] 5Un, % (прерывание напряжения)

от 10 до 100

±0,5 (А)

Длительность временного перенапряжения А ^ери? с

от 0,01 до 600

±0,01 (А)

Коэффициент временного перенапряжения[4] Кпери, отн. ед.

от 1,1 до 1,9

±0,01 (А)

Размах изменения напряжения 5Ut, %

от 0,3 до 80

±8,0 (5)

Частота повторения изменений напряжения Fsvt, (мин-1)

от 0,5 до 4000

±0,1[2] (А)

Кратковременная доза фликера PSt, отн. ед.

от 0,2 до 20

±5 (5)

Длительная доза фликера PLt, отн. ед.

от 0,2 до 20

±5 (5)

Коэффициент[3] h-ой (2 до 50) интергармонической группы фазного, междуфазного напряжения Ku(h), %

от 0 до 5 при

U(1) > 0,1ид

±0,1(А)

Коэффициент несимметрии тока по нулевой последовательности K0I, %

от 0 до 250

±0,1 (А), при Ix>0,1-Ifl

Коэффициент несимметрии тока по обратной последовательности K21, %

от 0 до 250

±0,1 (А), при Ix>0,1-Ifl

Длительность прерывания напряжения ^пр? с

от 0 до 60

±0,01 (А)

Интервал времени между изменениями напряжения At,,i+1, с

от 0,03 до 120

± 20 мс

Коэффициент искажения синусоидальности кривой тока KI, %

от 0,1 до 300 при

0,01 Ih < I < 0,1 Ih

±0,15 (А) при Ki < 3

±5,0 (5) при KI > 3

от 0,1 до 300 при

I > 0,1-Ih

±0,05 (А) при Ki < 2,5

±2,0 (5) при Ki > 2,5

Коэффициент n-ой (от 2 до 50) гармонической составляющей тока KI(n), %

от 0 до 300 при 0,01-Ih < I < 0,1'Ih

±0,1 (А) при KI(n) < 10

±1,0 (5) при KI(n) > 10

от 0 до 300 при 0,1-Ih < I < 1,2-Ih

±0,03 (А) при KI(n) < 3

±1,0 (5) при KI(n) > 3

Коэффициент[3] h-ой (от 2 до 50) интергармонической группы тока KI(h), %

от 0 до 5 при 0,01-Ih < I

±0,1 (А)

Примечания:

  • [1] — Предел погрешности нормируется при наличии сигнала PPS от приемника GPS/ГЛОНАСС.

  • [2] — Интервал измерения 10 мин, для колебаний напряжения с формой меандра.

  • [3] — Погрешность нормируется для интергармоник кратных 0,1 основной частоты.

  • [4] — Погрешность нормируется для перенапряжения, провала длительностью не менее 80 мс.

Таблица 15 - Метрологические характеристики внутренних часов

Характеристика

Значение

Пределы допускаемой погрешности измерений текущего времени при наличии внешней синхронизации, мс, не более

± 20

Допустимое отклонение текущего времени без внешней синхронизации за 24 ч, с, не более

± 1

Примечание - преобразователи МИП-02ХХХ исполнений с функциями измерения ПКЭ имеют внутренние часы удовлетворяющие требованиям ГОСТ Р 51317.4.30-2008 для классов А и S

Таблица 16 - Технические характеристики входов ТИТ на базе К

КУ FM 8DAINU(

Ь)

Параметр

FM-8AINB

FM-8AINU

1

2

3

Количество каналов (индивидуальная гальваническая развязка)

8

8

Входные диапазоны измерения

от -5 до +5 мА, от -10 до +10 В

от 0 до 20 мА, от 0 до 10 В

Пределы допускаемой основной приведенной погрешности Y , в %

± 0,12

± 0,12

Пределы допускаемой дополнительной температурной погрешности, в % / °C

± 0,01

± 0,01

Таблица 17 - Технические характеристики входов ТС на базе КУ FM 8DI 1, FM 8DI 2

Параметр

FM-8DI-1

FM-8DI-2

1

2

3

Количество каналов

8

8

Входное напряжение включения[1] , не более, В

18

170

Входное напряжение выключения[1] , не менее, В

6

40

Входной ток (при входном напряжении, В)[1] , мА

от 8 до 15 (24)

от 8 до 12 (220)

Примечание:

[1] — Напряжение постоянного тока или амплитудное значение напряжения переменного тока с частотой 50 Гц.

Таблица 18 - Технические характеристики входов ТС на базе FM 8DI 3, ТС16 220, ТС32 220

Параметр

Аппаратная реализация

FM-8DI-3

ТС16-220

ТС32-220

1

2

3

4

Количество каналов [1]

8

16 (2x8)

32 (4x8)

Входное напряжение [2] включения, В

165 ± 5

Входное напряжение [2] выключения, В

140 ± 4

Входной ток [3] во включенном состоянии, мА

1,2 ± 15 %

Входной ток [3] в выключенном состоянии, мА

4,2 ± 15 %

Примечания:

  • [1] — FM-8DI-3, имеет индивидуальную гальваническую развязку, а ТС16-220, ТС32-220 групповую, по 8 каналов.

  • [2] — Напряжение постоянного тока или амплитудное значение напряжения переменного тока частотой 50 Гц.

  • [3] — Постоянный ток или амплитудное значение переменного тока частотой 50 Гц

Таблица 19 - Технические характеристики преобразователей МИП-02ХХХ

Характеристика

Значение

Напряжение питания от однофазной сети переменного тока частотой 50 Гц, В

220

Продолжение таблицы 19

Характеристика

Значение

Напряжение питания от сети постоянного тока, В

220

Потребляемая мощность, В А, не более

15

Потребляемая мощность по каждому измерительному входу напряжения, В А, не более

1

Потребляемая мощность по каждому измерительному входу тока, В А, не более

3

Масса преобразователя МИП-02ХХХ, кг, не более

5

Климатическое исполнение по ГОСТ 15150-69

УХЛ4, УХЛ3.1

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт.ст.)

  • - напряжение питания от однофазной сети переменного тока частотой от 49 до 51 Гц, В

  • - напряжение питания от сети постоянного тока (в зависимости от исполнения), В

  • - коэффициент искажения синусоидальности кривой напряжения питания, %, не более

от +15 до +25

от 30 до 80 от 80 до 106,7 (от 600 до 800) от 198 до 242

от 198 до 242 от 21,6 до 26,4

± 5

Рабочие условия измерений:

  • - диапазон температур окружающей среды для УХЛ4, °С

  • - диапазон температур окружающей среды для УХЛ3.1, °С

  • - относительная влажность воздуха, без конденсации влаги, %:

  • - для исполнения УХЛ4 при температуре +25 °С

  • - для исполнения УХЛ3.1 при температуре +25 °С

  • - атмосферное давление, кПа (мм рт.ст.)

  • - напряжение питания от однофазной сети переменного тока, В:

  • - для исполнения МИП 02АХ частотой от 45 до 55 Гц

  • - для остальных исполнений частотой от 47 до 63 Гц

  • - коэффициент искажения синусоидальности кривой напряжения питания, %, не более

  • - напряжение питания от сети постоянного тока, В:

  • - для номинального напряжения 220 В

  • - для номинального напряжения 24 В

от -10 до +55 от -30 до +60

80

98 от 70 до 106,7 (от 525 до 800)

от 85 до 265 от 100 до 264

± 20

от 140 до 300 от 18 до 36

Тип атмосферы по ГОСТ 15150-69

II (промышленная, невзрывоопасная, не содержащая токопроводящей пыли)

Степень защиты по ГОСТ 14254-96 (МЭК 60529) в зависимости от исполнения, не ниже

IP30

Стойкость к внешним воздействующим механическим факторам по ГОСТ 17516.1-90:

  • - группа механического исполнения

  • - устойчивость к вибрации:

  • - частота, Гц

  • - ускорение

  • - устойчивость к одиночным ударам:

  • - длительность, мс

  • - ускорение

М40

от 0,5 до 100 Гц до 0,5g

от 2 до 20 до 3 g

Средний срок службы, с проведением ремонта, лет, не менее

25

Средняя наработка на отказ, ч, не менее

100 000

Окончание таблицы 19

Характеристика

Значение

Срок сохранности в упаковке предприятия-изготовителя, год

3

Срок сохранности в упаковке и консервации предприятием-изготовителем, лет

5

Класс защиты обслуживающего персонала от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75 (В зависимости от исполнения МИП-02ХХХ)

I или II

Знак утверждения типа

наносится на металлографическую табличку, установленную на корпусе преобразователей многофункциональных измерительных МИП-02ХХХ, методом шелкографии и наносится на титульные листы эксплуатационной документации типографским методом.

Комплектность средства измерений

В комплект поставки преобразователей многофункциональных измерительных МИП-02ХХХ входят:

- преобразователь многофункциональный измерительный МИП-02ХХХ

соответствующего исполнения                                    1 шт.

- принадлежности согласно ЛКЖТ2.721.004-ХХ.ХХ ФО 1 комплект.

- интерфейсный кабель RS-232 или USB                            1 шт.

- транспортная тара 1 комплект. Комплект эксплуатационных документов по ГОСТ2.601-2006 в составе:

- руководство по эксплуатации (РЭ) 1 шт.

- формуляр (ФО) 1 шт.

Дополнительно в комплект поставки на партию преобразователей многофункциональных измерительных МИП-02ХХХ входят:

- копии свидетельства об утверждении типа и описания типа СИ 1 шт.

- методика поверки 1 шт.

- действующее свидетельство о поверке (в составе формуляра) 1 шт.

- сервисное программное обеспечение 1 комплект.

Поверка

осуществляется по документу «Преобразователи многофункциональные измерительные МИП-02ХХХ. Методика поверки. МП 1627/550-2013», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 30 июля 2013 г.

Таблица 20 - Перечень основного и вспомогательного оборудования для поверки____________

________________________________Наименование, тип________________________________ Измеритель сопротивления заземления Ф4103-М1.

Предел измерения сопротивления: 12 кОм. Относительная погрешность: ± 2,5 %.____________

Установка для проверки параметров электрической безопасности GPI 725.

Диапазон воспроизведения напряжения: от 100 В до 5 кВ; Л = +(0,0bU + 5 В)

Диапазон измерения сопротивления изоляции: от 1 до 9999 МОм; 5 = + (5 - 20)%____________

Калибратор универсальный Fluke 5520А

Предел воспроизведения напряжения постоянного тока: 1000 В.

Пределы допускаемой погрешности воспроизведения напряжения постоянного тока: + (0,00006 - 0,000065)/U.

Предел воспроизведения силы постоянного тока: 20 А.

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока: + (0,0002 - 0,001)-A.

Предел воспроизведения напряжения переменного тока: 1000 В.

Окончание таблицы 20____________________________________________________________

________________________________Наименование, тип_________________________________ Пределы допускаемой погрешности воспроизведения напряжения переменного тока: ± (0,00015 - 0,00025)-U.

Диапазон частот воспроизводимого напряжения переменного тока: от 10 Гц до 10 кГц_________

Калибратор электрической мощности Fluke 6100А.

Предел воспроизведение напряжения переменного тока: 1000 В,

Предел воспроизведение силы переменного тока: 20 А. Воспроизведение эталонных сигналов для определения ПКЭ, проверки счетчиков энергии. Абсо. погр.: ± (0,0002 - 0,001^Хизм.______

Частотомер электронно-счетный 53131A

Предел измерения частоты: 255 МГц. 5 = ± 0,0005 %._____________________________________

Преобразователь интерфейсов GPIB-USB: фирмы Agilent Technologies модель 82357B или фирмы National Instruments модель NI-488.2.________________________________________________

Кабель 10833В (IEEE-488) фирмы Agilent Technologies.______________________________________

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в следующих документах:

  • - «Руководство по эксплуатации на преобразователи измерительные многофункциональные МИП-02ХХХ» ЛКЖТ2.721.004 РЭ;

  • - «Преобразователи измерительные многофункциональные МИП-02ХХХ. Методика поверки» ЛКЖТ2.721.004 МИ;

  • - «Преобразователи измерительные многофункциональные МИП-02. Методы измерений» ЛКЖТ2.721.004 Д3.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным многофункциональным МИП-02ХХХ

ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»

ГОСТ Р 54149-2010 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»

ГОСТ Р 51317.4.7-2008 (МЭК 61000-4-7:2002) «Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств»

ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

ГОСТ Р 51317.4.15-2012 «Совместимость технических средств электромагнитная. Флик-керметр. Требования и методы испытаний»

ГОСТ Р 53333-2008 «Электрическая энергия. Совместимость технических средств электромагнитная. Контроль качества электрической энергии в системах электроснабжения общего назначения»

ГОСТ Р 8.655-2009 «Средства измерений показателей качества электроэнергии»

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»

ГОСТ Р 52320-2005, ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ Р 52323-2005, ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»

ГОСТ Р 52425-2005, ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

ГОСТ 28601.3-90 (МЭК 60297) «Система несущих конструкций серии 482,6 мм. Каркасы блочные и частичные вдвижные. Основные размеры»

ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»

ГОСТ Р 52319-2005 (МЭК 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»

ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (Код IP)»

ГОСТ 12.2.007.0-75 ССБТ. «Изделия электротехнические. Общие требования безопасности»

ГОСТ Р МЭК 60870-5-104-2004 - «Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей»

ГОСТ 51317.6.5-2006 (МЭК 61000-6-5-2001). «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях. Требования и методы испытаний»

ЛКЖТ2.721.004 ТУ «Преобразователи измерительные многофункциональные МИП-02XXX. Технические условия»

Изготовитель

Акционерное общество «РТСофт» (АО «РТСофт»)

ИНН 5031003890

142432, Московская обл., г. Черноголовка, Северный проезд, д. 1

Тел. (495) 742-68-28, факс: (495) 967-15-05

E-mail: rtsoft@rtsoft.msk.ru

Испытательный центр

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел. (495) 544-00-00

Web-сайт: http://www.rostest.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

В части внесения изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
