МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

1 августа 2018 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 32413 «Анализаторы цифровые рентгенорадиометрические технологических продуктов в потоке АКП-1Ц» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «АНЦ» от 16 мая 2018 г. № 18-Т, № 18-Т/1и № 18-Т/2 приказываю:

• 1. В нести изменения в описание типа на анализаторы цифровые рентгенорадиометрические технологических продуктов в потоке АКП-1Ц, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 38388-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить в качестве документа на поверку МП 40-223-2008 с изменением № 2 «ГСИ. Анализаторы цифровые рентгенорадиометрические технологических продуктов в потоке АКП-1Ц. Методика поверки», утвержденную ФБУ «УНИИМ» 14 мая 2018 г. и распространить действие документа на анализаторы цифровые рентгенорадиометрические технологических продуктов в потоке АКП-1Ц, находящиеся в эксплуатации и вновь выпускаемые.

• 3.  Переоформить свидетельство об утверждении типа №  32413

«Анализаторы цифровые рентгенорадиометрические технологических продуктов в потоке АКП-1Ц», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 38388-08, в связи с внесением изменений в методику поверки.

• 4. Продлить срок действия свидетельства об утверждении типа средств измерений № 32413 «Анализаторы цифровые рентгенорадиометрические технологических продуктов в потоке АКП-1Ц» на последующие 5 лет.

• 5.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

( \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «01» августа 2018 г. №1626

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы цифровые рентгенорадиометрические технологических продуктов в потоке АКП-1Ц

Анализаторы цифровые рентгенорадиометрические технологических продуктов в потоке АКП-1Ц (далее - анализаторы АКП-1Ц) предназначены для измерений массовых долей химических элементов от кальция до урана в технологических продуктах переработки минерального сырья, горных пород, руд, пульпообразных, жидких, твердых и сыпучих материалах в потоке (пульпопроводе, проточных емкостях, на ленте транспортера и т.п.), а также определения плотности пульпы непосредственно в технологических потоках без отбора проб.

Принцип действия анализаторов АКП-1Ц основан на возбуждении с помощью радионуклидных источников характеристического рентгеновского излучения определяемых элементов, измерении за заданное время спектра рентгеновского излучения от анализируемого материала, нахождении по измеренному спектру скоростей счета для аналитических линий определяемых элементов и вычислении массовых долей элементов в зависимости от найденных скоростей счета.

Измерение массовых долей элементов на анализаторах АКП-1Ц проводится флуоресцентным рентгенорадиометрическим методом, в основе которого лежит зависимость плотности потока характеристического (вторичного) рентгеновского излучения элементов от их содержаний.

Характеристическое излучение анализируемых элементов возбуждается первичным излучением радиоизотопных источников (кадмий-109 типа РК109 РГ 2.5 активностью до 20 мКи (7,4-10⁸ Бк) или плутоний-238 типа ИРИПЛ-3 активностью до 100 мКи (3,7-10⁹ Бк), или америций-241 типа ИГИА-2 активностью до 220 мКи (8,2-10⁹ Бк), или железо-55 типа РЖ 55.Р02В с активностью до 1,6 Ки (60-10⁹ Бк)) и регистрируется PIN-детектором, который преобразует регистрируемые кванты вторичного рентгеновского излучения в электрические импульсы различной амплитуды. Электрические импульсы усиливаются предусилителем и поступают по кабелю в цифровой процессор, где преобразуются в цифровую форму, обрабатываются, и далее накапливаются в оперативном запоминающем устройстве за заданное время. Накопленная спектрометрическая информация поступает в управляющий компьютер для обработки программным обеспечением и выдачи результатов измерений на экран управляющего компьютера.

Анализаторы АКП-1Ц конструктивно состоят из следующих узлов: датчика АКП-1Ц (пульповой ДРЦ-П или шихтовой ДРЦ-Ш), в состав которого входит блок возбуждения характеристического рентгеновского излучения с радиоизотопными источниками; цифрового спектрометрического блока с PIN-детектором; шкафа питания; управляющего компьютера с прикладной программой программного обеспечения.

Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений, корпусы основных узлов анализатора АКП-1Ц, включая датчик, снаружи опломбированы, программное обеспечение защищено системой паролей.

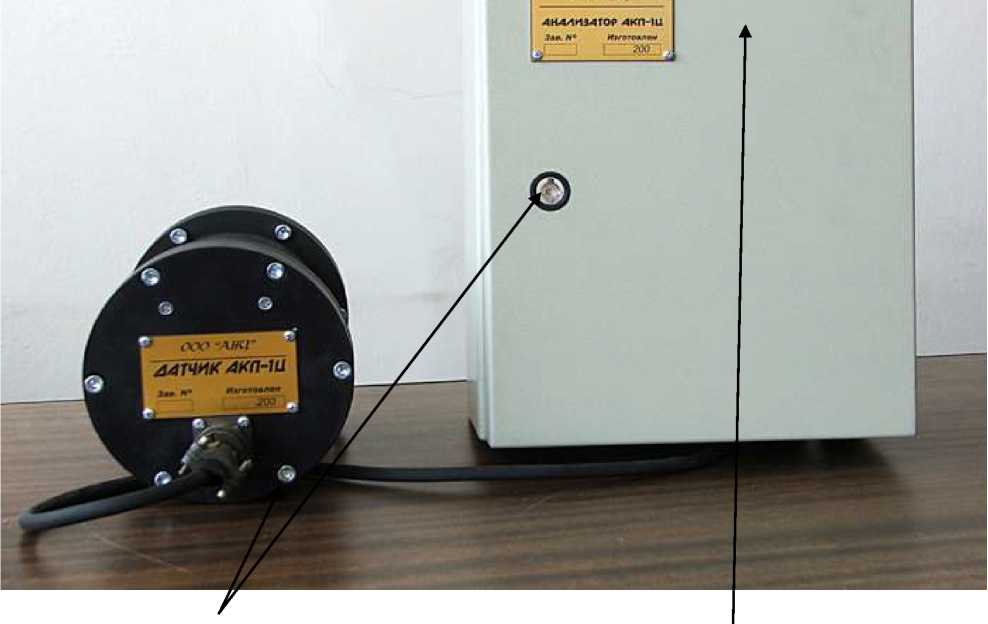

Фотография общего вида анализатора АКП-1Ц, а также схема пломбировки анализатора АКП-1Ц от несанкционированного доступа и обозначение места нанесения знака поверки в виде наклейки представлены на рисунке 1.

LW МИСГ

Место для пломбирования              Место нанесения знака поверки в виде наклейки

Рисунок 1 - Общий вид, схема пломбировки анализатора АКП-1Ц, обозначение места нанесения знака поверки в виде наклейки

Идентификационные данные программного обеспечения (ПО) анализаторов АКП-1Ц приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО анализаторов АКП-1Ц от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено изготовителем при нормировании метрологических характеристик анализаторов АКП-1Ц.

Метрологические и технические характеристики анализаторов АКП-1Ц представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист «Руководства по эксплуатации» печатным способом и на лицевую панель шкафа питания анализатора АКП-1Ц с внешней стороны в виде наклейки.

Комплектность анализатора АКП-1Ц приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 40-223-2008 с изменением № 2 «ГСИ. Анализатор цифровой рентгенорадиометрический технологических продуктов в потоке АКП-1Ц. Методика поверки», утвержденному ФГУП «УНИИМ» 14.05.2018 г.

Основные средства поверки:

- рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 1070 до 1140 кг/м³ по ГОСТ 8.024-2002, ПГ ±0,1 кг/м³;

- рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 1420 до 1490 кг/м³ по ГОСТ 8.024-2002, ПГ ±0,1 кг/м³;

- рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 1770 до 1840 кг/м³ по ГОСТ 8.024-2002, ПГ ±0,1 кг/м³;

- стандартный образец (СО) состава ферротитана типа ФТи70С1 (Ф30) - ГСО 8023-94 (рекомендуемые элементы: Ti, Fe, V, Cu, Mo, Zr, Sn), абсолютная погрешность аттестованных значений массовых долей элементов от 0,001 до 0,1 %;

- СО состава шлака ванадиевого типа ШВд-1 (Ш9) - ГСО 1524-90П (рекомендуемые компоненты: V₂O₅; СаО; MnO; железо общее), абсолютная погрешность аттестованных значений массовых долей компонентов от 0,03 до 0,1 %;

• - СО массовой доли кобальта в твердой основе (КО-83) - ГСО 10017-2011, массовая доля Co 1,00 %, границы относительной погрешности аттестованного значения ±5 %;

• - СО массовой доли титана в твердой основе (КО-100) - ГСО 10020-2011, массовая доля Ti 1,0 %, границы относительной погрешности аттестованного значения ±5 %;

• - СО массовой доли свинца в твердой основе (КО-91) - ГСО 10018-2011, массовая доля Pb 1,0 %, границы относительной погрешности аттестованного значения ±5 %;

• - СО массовой доли борной кислоты в твердой основе (КО-163) - ГСО 10022-2011, массовая доля борной кислоты 99,83 %, границы относительной погрешности аттестованного значения ±0,10 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки в виде клейма наносят на свидетельство о поверке и (или) в виде наклейки непосредственно на средство измерений.

«ГСИ. Шлак ванадиевый. Методика измерений массовых долей железа, оксидов: ванадия, кальция, марганца на ленте транспортера рентгенорадиометрическим методом с применением анализатора цифрового рентгенорадиометрического технологических продуктов в потоке АКП-1Ц» МР 16/3-24-2013, регистрационный номер по Федеральному реестру методик измерений ФР.1.38.2017.26741.

ГОСТ 8.024-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности

ГОСТ 28258-89 Приборы рентгенорадиометрические. Типы, основные параметры и технические требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

АНСБ.415441.001 ТУ Анализатор цифровой рентгенорадиометрический технологических продуктов в потоке АКП-1Ц. Технические условия.

Общество с ограниченной ответственностью ООО «АНАЛИТНАУЧТ ЦЕНТР» (ООО «АНЦ»)

ИНН 7726533330

Адрес: 115230, г. Москва, Варшавское шоссе, д. 46

Телефон: +7 (495) 220-67-41, факс: +7 (495) 642-73-20

E-mail: vpv1anc@yandex.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
