УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «31» октября 2022 г. № 2722

Лист № 1 Регистрационный № 85480-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры наружного воздуха ДТНВ-3

Датчики температуры наружного воздуха ДТНВ-3 (далее - датчики ДТНВ-3) предназначены для измерений температуры окружающего воздуха и передачи информации на устройства типа КТСМ и КДСТ.

Принцип действия датчиков ДТНВ-3 основан на измерении температуры термочувствительным элементом и преобразовании измеренного значения микроконтроллером в цифровой сигнал для дальнейшей передачи. Результат измерения температуры по последовательному интерфейсу передается на оборудование, в составе которого применяются датчики ДТНВ-3 (устройства типа КТСМ и КДСТ), для отображения и дальнейшего использования.

Датчики ДТНВ-3 состоят из печатной платы с термочувствительным элементом, микроконтроллером и разъёмом для подключения кабеля, размещёнными в герметичном корпусе из алюминиевого сплава цилиндрической формы. Внутреннее пространство датчиков заполнено термопроводящим составом.

Датчики ДТНВ-3 размещаются снаружи помещения в соответствии с эксплуатационной документацией. В зависимости от места применения измеренное датчиком ДТНВ-3 значение температуры окружающего воздуха по последовательному интерфейсу передаётся для отображения и передачи на вышестоящий уровень системы мониторинга в следующие устройства:

• - комплекс КТСМ-02 через блок ПК-05 (входит в состав КТСМ-02);

• - комплекс КТСМ-03 через блок БСС (входит в состав КТСМ-03);

• - контроллер КДСТ через блок БГР.

Датчики ДТНВ-3 являются неразборными и неремонтопригодными.

Конструкцией не предусмотрено нанесение знака поверки на датчики ДТНВ-3.

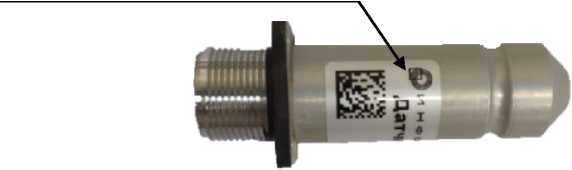

Общий вид датчиков ДТНВ-3 с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

место нанесения знака утверждения типа и заводского номера

Рисунок 1 - Общий вид датчика ДТНВ-3 с указанием места нанесения знака утверждения типа и заводского номера

Пломбирование не предусмотрено.

Заводской номер имеет цифровой формат и наносится на самоклеящийся шильдик методом печати или иным пригодным способом, обеспечивающий идентификацию каждого экземпляра датчика, возможность прочтения и сохранность номера в процессе эксплуатации. Знак утверждения типа наносятся на самоклеящийся шильдик методом печати.

В датчиках ДТНВ-3 применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую и метрологически не значимую части.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» по Р 50.2.077-2014.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и основные технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильдик, размещенный на корпусе средства измерений, а также на титульный лист этикетки типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в 1.4 Руководства по эксплуатации ИН7.358.970 РЭ «Датчики температуры наружного воздуха ДТНВ-3».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 34012-2016 Аппаратура железнодорожной автоматики и телемеханики. Общие технические требования;

ТУ 3185-032-59282442-2021 Датчики температуры наружного воздуха ДТНВ-3. Технические условия.

Общество с ограниченной ответственностью «Инфотэкс Автоматика Телемеханика» (ООО «Инфотэкс АТ»)

ИНН 6659083521

Адрес: 620041, г. Екатеринбург, Автоматики пер, дом № 1, офис 1

Тел. (343) 385-28-76

e-mail: infotecs@infotecs-at.ru

Общество с ограниченной ответственностью «Инфотэкс Автоматика Телемеханика» (ООО «Инфотэкс АТ»)

ИНН 6659083521

Адрес: 620041, г. Екатеринбург, Автоматики пер, дом № 1, офис 1

Тел. (343) 385-28-76

e-mail: infotecs@infotecs-at.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский     институт     метрологии     им.     Д.И.Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373
