МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

2358

№ ______

Москва

Об утверэвдении Государственной поверочной схемы для средств измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 20 МГц

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2022 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 940, а также принимая во внимание раздел I протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 11 декабря2019г.№ 122-пр приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 20 МГц (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы мощности ультразвука в воде (ГЭТ 169-2019), эталонов и средств измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 20 МГц и вводится в действие с 1 октября 2022 г.;

эталоны, аттестованные на соответствие ГОСТ Р 8.616-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 12 МГц» (далее - ГОСТ Р 8.616-2006) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода действия ГПС;

эталоны, аттестованные на соответствие ГОСТ Р 8.616-2006, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ Р 8.616-2006, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ Р 8.616-2006 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИФТРИ» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации «Эталоны и поверочные схемы» совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТ Р 8.616-2006 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                  Е.Р.Лазаренко

—

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 029D1O9BO00BAE27A64C995DDB0602O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «26» сентября 2022 г. 2358

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ

ИЗМЕРЕНИЙ МОЩНОСТИ УЛЬТРАЗВУКА В ВОДЕ В ДИАПАЗОНЕ

ЧАСТОТ ОТ 0,5 ДО 20 МГц

• 1.1. Настоящая Государственная поверочная схема распространяется на средства измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 20 МГц и устанавливает порядок передачи единицы мощности ультразвука - ватта (Вт) - в воде от Г осударственного первичного эталона единицы мощности ультразвука в воде (ГЭТ 1692019) с помощью вторичных эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

Чертеж Государственной поверочной схемы для средств измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 20 МГц представлен в приложении А.

• 2.1. Обозначения:

So - среднее квадратическое отклонение результата измерений;

Д_о - относительная погрешность;

0_о - неисключенная систематическая погрешность;

U - расширенная неопределенность результата измерения.

• 3.1. Государственный первичный эталон единицы мощности ультразвука в воде.

  • 3.1.1. Государственный первичный эталон единицы мощности ультразвука в воде представляет собой комплекс технических средств, предназначенный для воспроизведения и хранения единицы мощности ультразвука в воде - ватта - в диапазоне частот от 0,5 до 20 МГц, а также ее передачи при помощи вторичных эталонов средствам измерений мощности ультразвука в воде.

  • 3.1.2.  В основу измерений мощности ультразвука в воде, выполняемых в Российской Федерации, должна быть положена единица, воспроизводимая указанным государственным первичным эталоном.

  • 3.1.3. Государственный первичный эталон единицы мощности ультразвука в воде состоит из комплекса следующих технических средств:

эталонные измерители мощности ультразвука ЭИМУ-1, ЭИМУ-2, ЭИМУ-3 и ЭИМУ-4;

комплект эталонных излучателей;

установка растрового сканирования УИИ;

комплект измерительных приборов.

• 3.1.4. Диапазон значений мощности ультразвука, в котором воспроизводится единица, составляет от 1 мВт до 200 Вт.

Частотный диапазон, в котором воспроизводится единица, составляет от 0,5 до 20 МГц.

Государственный первичный эталон обеспечивает воспроизведение единицы мощности ультразвука в воде со средним квадратическим отклонением S_o, не превышающим 3 % при 10 независимых измерениях.

Неисключенная систематическая погрешность   0_о   (при

доверительной вероятности Р = 0,99) составляет от 1,9 до 7,4 %.

Стандартная неопределенность измерений при воспроизведении мощности ультразвука:

оцененная по типу А составляет от 1 до 3 %;

оцененная по типу В составляет от 1 до 3,5 %.

Расширенная (при k = 2) неопределенность измерений U при передаче единицы мощности каждым из измерителей в различных режимах возбуждения (частота, номинальная мощность Рном) преобразователя представлена в таблице 1 и не превышает (в процентах):

Таблица 1. Расширенная неопределенность измерений U (в процентах) при передаче единицы мощности

• 3.1.5. Для обеспечения воспроизведения единицы мощности с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

• 3.1.6. Государственный первичный эталон применяют для передачи единицы мощности ультразвука в воде в диапазоне частот от 0,5 до 20 МГц методом прямых измерений вторичным эталонам, а также средствам измерений - с помощью эталонных излучателей, входящих в состав государственного первичного эталона.

• 3.1.7.   Показатели точности метода прямых измерений

не превышают 15 % от значений показателей точности эталона.

• 3.2. Вторичные эталоны.

  • 3.2.1.  В качестве вторичных эталонов единицы мощности ультразвука в воде применяют:

эталонные излучатели, обеспечивающие передачу единицы мощности ультразвука в воде в диапазоне мощностей от 0,001 до 20 Вт в диапазоне частот от 0,5 до 20 МГц;

эталонные фокусирующие излучатели, обеспечивающие передачу единицы мощности ультразвука в воде в диапазоне мощностей от 10 до 200 Вт на фиксированных (резонансных) частотах в диапазоне от 0,5 до 5 МГц.

• 3.2.2. Суммарное среднее квадратическое отклонение результатов сличений &₀ эталонных излучателей и эталонных фокусирующих излучателей с государственным первичным эталоном не превышает 3 %.

• 3.2.3.  Предел допускаемых относительных погрешностей Д₀ эталонных излучателей не превышает от 6,0 до 8,5 %.

• 3.2.4.  Предел допускаемых относительных погрешностей Д0 эталонных фокусирующих излучателей не превышает от 5,1 до 10,4 %.

• 3.2.5.  Эталонные излучатели и эталонные фокусирующие излучатели применяют для передачи единицы мощности ультразвука в воде методом прямых измерений рабочим средствам измерений.

• 3.2.6. Вторичные эталоны применяют для поверки и калибровки средств измерений мощности ультразвука методом прямых измерений. Соотношение пределов допускаемых основных погрешностей вторичных эталонов и поверяемых по ним средств измерений должно быть не более 1/2.

• 3.2.7.   Показатели точности метода прямых измерений не превышают 15 % от значений показателей точности вторичного эталона.

• 4.1.  В качестве средств измерений используют измерители мощности ультразвукового излучения в воде в диапазоне мощности от 0,005 до 200 Вт и частотном диапазоне от 0,5 до 20 МГц.

• 4.2. Пределы допускаемых относительных погрешностей Д0 средств измерений - измерителей мощности ультразвукового излучения (при доверительной вероятности Р = 0,95) составляют от 7 % до 20 % c средним квадратическим отклонением результата измерений S_o не более 3 %.

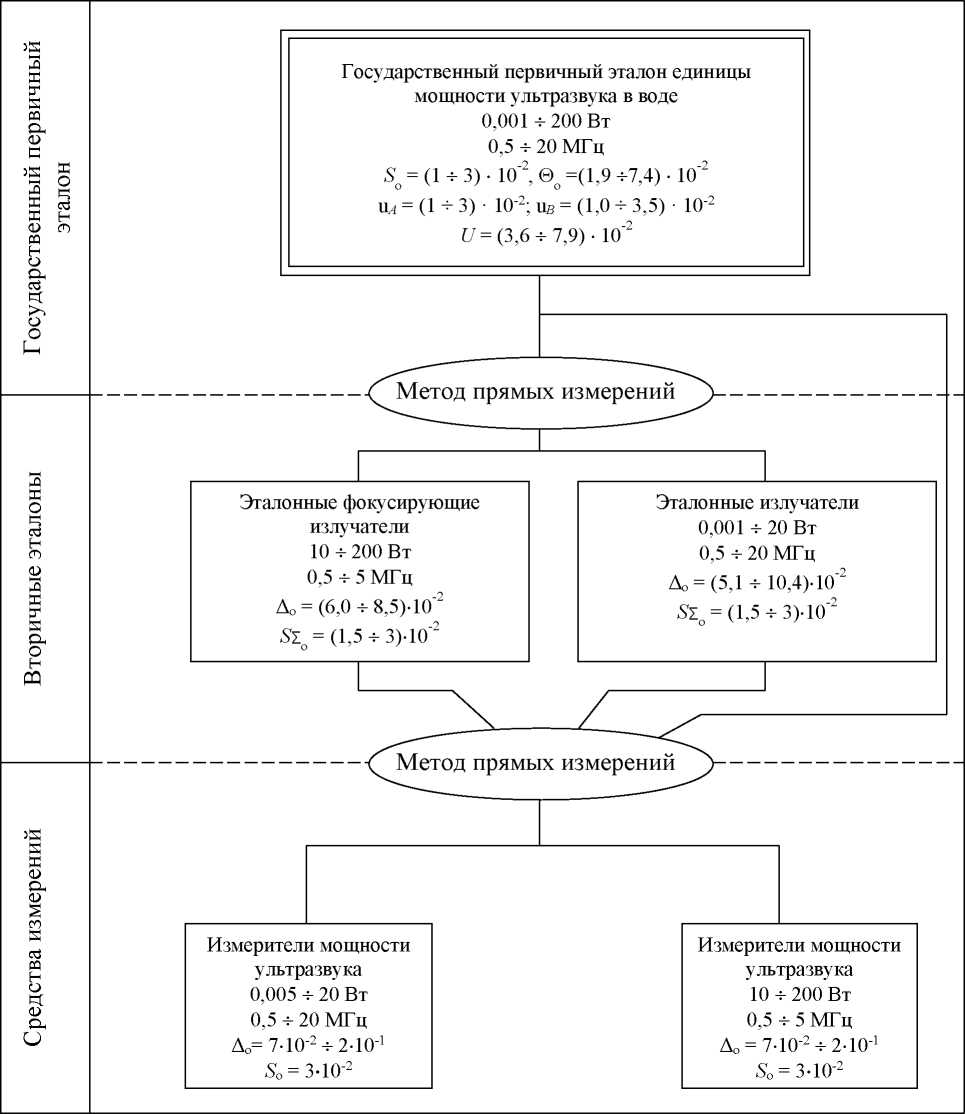

Приложение А

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

для средств измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 20 МГц
