Лист № 1 Регистрационный № 52103-12 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Барометры рабочие сетевые БРС-1М
Назначение средства измеренийБарометры рабочие сетевые БРС-1М предназначены для измерения абсолютного давления воздуха, поверки и калибровки барометров и манометров абсолютного давления.
Описание средства измеренийПринцип действия барометров рабочих сетевых БРС-1М основан на использовании вибрационно-частотного преобразователя абсолютного давления, выполненного на базе тонкостенного цилиндрического резонатора, и датчика температуры, выполненного в виде термочувствительного кварцевого резонатора.
Под воздействием измеряемого абсолютного давления изменяется выходная частота fp, формируемая вибрационно-частотным преобразователем и автогенераторной схемой «АГр», а под воздействием температуры окружающей среды изменяется выходная частота ft, формируемая датчиком температуры и автогенераторной схемой «АГ». Выходные частоты fp и ft, управляемые коммутатором, поступают на частотный преобразователь, где они преобразуются в цифровые коды. Далее цифровые коды поступают в контроллер, который по поступившим данным вычисляет значение измеренного давления и передает его на жидкокристаллический индикатор, а также через устройство вывода информации на электрический разъем RS-232.
Конструктивно барометр рабочий сетевой представляет собой корпус прямоугольной формы. На передней панели расположены следующие органы управления и индикации:
-
- посредине поля панели - шестиразрядное цифровое табло, выполненное на базе жидкокристаллического индикатора;
-
- слева от цифрового табло - индикаторы режимов работы барометра;
-
- справа от цифрового табло - индикаторы единиц измерения давления «гПа» и «мм рт.ст.», и кнопка «ЕД. ИЗМЕР», с помощью которой оператор устанавливает одну из единиц измерения давления.
На задней панели барометра рабочего сетевого расположены:
-
- в левой части панели - выключатель «СЕТЬ» для выключения электропитания барометра от сети переменного тока, вывод «А> для заземления барометра, вставка плоская на 0,5 А и жгут для подключения к сети электропитания;
-
- в правой части панели - штуцер «Р» типа «елочка» для подачи измеряемого давления в рабочую плоскость барометра, электрический разъем «Х1» интерфейса RS-232 для подключения барометра к ПЭВМ типа IBM PC, электрический разъем для подключения барометра к источнику постоянного тока;
-
- в нижней части панели - кнопки коррекции, с помощью которых осуществляется ввод и запись поправок ПЗУ барометра и просмотр старых поправок.
Барометр рабочий сетевой состоит из следующих функциональных узлов:
- модуля давления, состоящего из вибрационно-частотного преобразователя абсолютного давления, выполненного на базе тонкостенного цилиндрического резонатора, и датчика температуры, представляющего собой термочувствительный кварцевый резонатор;
-
- автогенераторных схем «АГр» и «Art», предназначенных для поддержания незатухающих колебаний резонаторов преобразователя давления и датчика температуры;
-
- частота преобразователя;
-
- коммутатора;
-
- контроллера программируемого;
-
- постоянного запоминающего устройства «PROM», предназначенного для
хранения основной программы и выдачи в контроллер коэффициентов аппроксимации градуировочных характеристик модуля давления;
-
- перепрограммируемого постоянного запоминающего устройства «EEPROM»,
-
- служащего для хранения и выдачи в контроллер кодов поправок шкалы барометра;
-
- жидкокристаллического индикатора;
-
- устройства выхода информации;
-
- блока питания, обеспечивающего питание функциональных узлов барометра
напряжением постоянного тока;
-
- генератора опорной частоты.
Барометры рабочие сетевые БРС-1М изготавливаются в трех исполнениях, отличающихся диапазоном измерений и пределом допускаемой абсолютной погрешности.

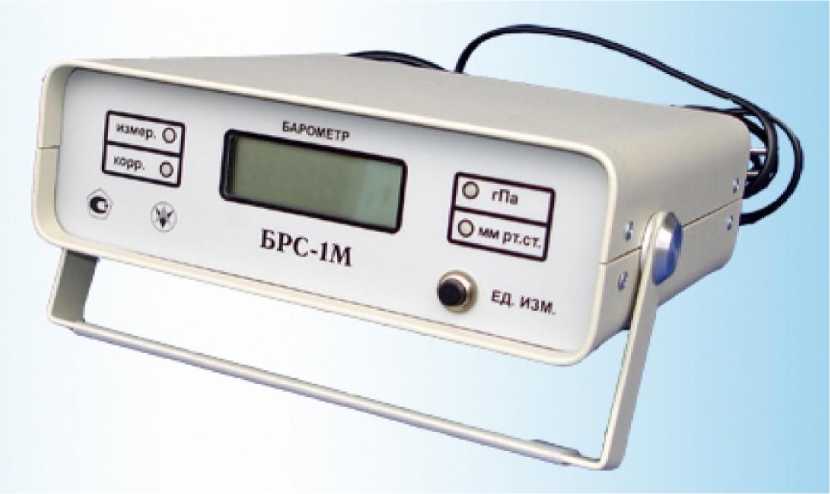

Общий вид барометров рабочих сетевых БРС-1М показан на рисунке 1.
![Приказ Росстандарта №2321 от 20.09.2022, https://oei-analitika.ru](../kurilka/orders_html/1663660239546_files/1663660239546-1.jpg)
Рисунок 1 - Общий вид барометров рабочих сетевых БРС-1М

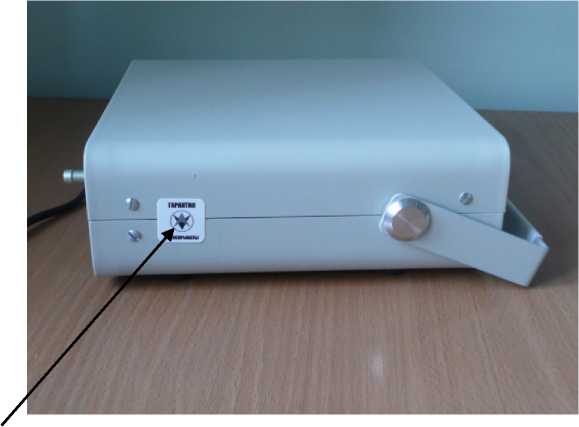

Заводской номер наносится методом печати на переднюю панель барометра. Место нанесения заводского номера указано на рисунке 3.

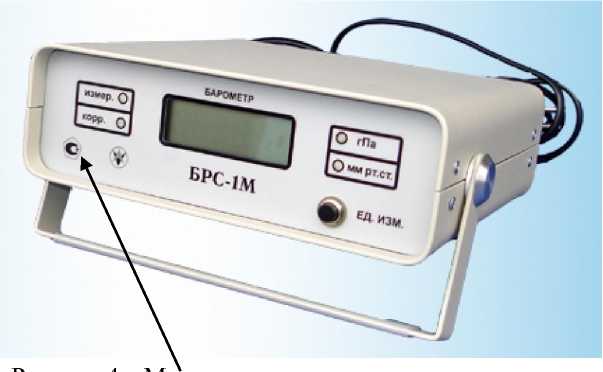

Место нанесения знака утверждения типа указано на рисунке 4.
![Приказ Росстандарта №2321 от 20.09.2022, https://oei-analitika.ru](../kurilka/orders_html/1663660239546_files/1663660239546-2.jpg)
![Приказ Росстандарта №2321 от 20.09.2022, https://oei-analitika.ru](../kurilka/orders_html/1663660239546_files/1663660239546-3.jpg)
![Приказ Росстандарта №2321 от 20.09.2022, https://oei-analitika.ru](../kurilka/orders_html/1663660239546_files/1663660239546-4.jpg)
Барометры рабочие сетевые БРС-1М имеют встроенное программное обеспечение. Программное обеспечение управляет работой встроенных измерительных преобразователей давления, сбор, обработку, передачу, отображение на дисплее данных, проверку состояния преобразователей давления. Информация о версии доступна через программатор (адрес 2000H).
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные признаки |
Значение | |
БРС-1М-1, БРС-1М-2 |
БРС-1М-3 | |
Идентификационное наименование ПО |
Brsl.tsk |
Brs3.tsk |
Номер версии (идентификационный номер) ПО |
не ниже 7.03 |
не ниже 4.01 |
Цифровой идентификатор ПО |
0x5C31EF59 |
0x33451DEA |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 |
CRC32 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
БРС-1М-1 |
БРС-1М-2 |
БРС-1М-3 | |
Диапазон измерений абсолютного давления, гПа |
от 600 до 1100 |
от 600 до 1100 |
от 5 до 1100 |
Пределы допускаемой абсолютной погрешности, Па |
±33 |
±20 |
±20 |
Разрешающая способность индикации, Па |
1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
БРС-1М-1 |
БРС-1М-2 |
БРС-1М-3 | |
Время технической готовности, мин, не более |
2 | ||
Напряжение питания от сети переменного тока, В |
220-22 | ||
Частота питания от сети переменного тока, Гц |
50±1 | ||
Потребляемая мощность по цепи переменного тока, В^А, не более |
10 | ||
Напряжение питания от источника постоянного тока, В |
от 9 до 14 | ||
Потребляемый ток по цепи постоянного тока, мА, не более |
200 | ||
Габаритные размеры, мм, не более |
205x180x65 | ||
Масса (без монтажных и запасных частей), кг, не более |
2 |
Условия эксплуатации:
|
от +5 до +50 95 |
от +15 до +35 80 |
от +15 до +35 80 |
Средний срок службы, лет |
10 |
наносится типографским способом на титульный лист формуляра, на переднюю панель барометра - методом фотопечати.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Барометр рабочий сетевой |
БРС-1М |
1 шт. |
Вилка |
DB-9M фирмы CONEC |
1 шт. |
Вилка |
SCART-21 |
1 шт. |
Вставка плавкая |
ВП1-1-0,5А-250В |
1 шт. |
Формуляр |
6Г2.832.037 ФО |
1 экз. |
Руководство по эксплуатации |
6Г2.832.037 РЭ |
1 экз. |
Сведения о методиках (методах) измерений изложены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к барометрам рабочим сетевым БРС-1МГосударственная поверочная схема для средств измерений абсолютного давления, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;
6Г2.832.037 ТУ «Барометры рабочие сетевые БРС-1М. Технические условия».
