ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии ЦЭ6850 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии на промышленных предприятиях и объектах энергетики.

Принцип действия счетчика основан на измерении мгновенных значений входных сигналов тока и напряжения шестиканальным аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной и полной мощности и энергии, углов сдвига фазы и частоты.

Счетчик также имеет в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии по тарифным зонам суток, телеметрические выходы для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, ЖК-индикатор для просмотра измерительной информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования.

В состав счетчика, в соответствии со структурой условного обозначения, могут входить сменные модули: интерфейсные, дополнительных телеметрических выходов, управления нагрузкой, импульсных входов и т.д.

Структура условного обозначения счетчиков ЦЭ6850 приведена на рисунках 1. Структура условного обозначения ЦЭ6850М приведена на рисунке 2.

Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой.

• 1. Счетчик ведет учет энергии по четырем тарифам в соответствии с сезонными программами смены тарифных зон (количество тарифных зон - до 12, количество сезонных программ - до 12, количество тарифных графиков - до 36). Сезонная программа может содержать суточный график тарификации рабочих дней и альтернативные суточные графики тарификации.

• 2. Счетчик обеспечивает учет и вывод на индикацию:

-количества потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;

-количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;

-количества потребленной и отпущенной активной электроэнергии потерь в лини электропередачи и силовом трансформаторе (в дальнейшем энергии потерь) нарастающим итогом суммарно и раздельно по четырем тарифам (только для ЦЭ6850М);

-количества потребленной и отпущенной активной электроэнергии за текущий и три прошедших месяца (для ЦЭ6850М, на конец прошедших 24 месяцев) раздельно по четырем тарифам;

• - количества потребленной и отпущенной реактивной электроэнергии за текущий и три прошедших месяца (для ЦЭ6850М, на конец прошедших 24 месяцев) раздельно по четырем тарифам;

-количества потребленной и отпущенной энергии потерь на конец прошедших 24 месяцев, раздельно по четырем тарифам (только для ЦЭ6850М);

-количества потребленной и отпущенной активной электроэнергии за текущие и трое прошедших суток (для ЦЭ6850М, на конец прошедших 45 суток) раздельно по четырем тарифам;

-количества потребленной и отпущенной реактивной электроэнергии за текущие и трое прошедших суток (для ЦЭ6850М, на конец прошедших 45 суток) раздельно по четырем тарифам;

-количества потребленной и отпущенной энергии потерь на конец прошедших 45 суток, раздельно по четырем тарифам (только для ЦЭ6850М);

• - активных и реактивных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии (только учет и передачу по интерфейсу);

-действующего тарифа и направления электроэнергии (отпуск, потребление);

• 3. Дополнительно счетчик обеспечивает измерение и индикацию:

• -  среднеквадратических значений фазных и линейных напряжений в цепях напряжения;

• -  среднеквадратических значений токов по каждой фазе в цепях тока;

• -  углов сдвига фазы между основными гармониками фазных напряжений и токов;

• - активную мощность по каждой фазе и суммарно;

• - реактивную мощность по каждой фазе и суммарно;

• - полную мощность по каждой фазе и суммарно;

• - активную мощность потерь в линии электропередачи по каждой фазе и суммарно (только для ЦЭ6850М);

• - активную мощность нагрузочных потерь в силовом трансформаторе по каждой фазе и суммарно (только для ЦЭ6850М);

• - активную мощность потерь холостого хода в силовом трансформаторе (только для ЦЭ6850М);

• -  углов сдвига фазы между основными гармониками фазных напряжений;

• -  значений коэффициентов активной и реактивной мощностей;

• -  значения частоты сети.

• 4. Счетчик обеспечивает возможность задания следующих параметров:

• - текущего времени и даты;

• - значения ежесуточной коррекции хода часов;

• - разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);

• - до двенадцати дат начала сезона;

• - до двенадцати зон суточного графика тарификации рабочих дней и альтернативных суточных графиков тарификации для каждого сезона;

• - до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);

• - выбор графиков тарификации субботних и воскресных дней;

• - коэффициентов трансформации тока и напряжения;

• - параметры для расчета энергии потерь (только для ЦЭ6850М);

• - пароля для доступа по интерфейсу (до 8 символов);

• - идентификатора (до 20 символов);

• - скорости обмена (в т.ч. стартовой);

• 5. Счетчик обеспечивает фиксацию:

-корректировок времени, до 100 последних записей;

-перепрограммирования параметров счетчика, до 100 последних записей; -самодиагностика счетчика, до 100 последних записей;

-пропаданий фазных напряжений, до 100 последних записей;

• 6. Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и интерфейс EIA485, EIA232, CAN.

Оптический порт соответствует стандарту ГОСТ IEC 61107-2011.

• 7. Для обмена информацией через оптический порт используется "Оптическая головка" соответствующая стандарту ГОСТ IEC 61107-2011.

Структуры условных обозначений модификаций счетчиков ЦЭ6850 и ЦЭ6850М, приведены на рисунках 1 и 2.

У1 - с реле управления нагрузкой переменного тока;

У2 - с реле управления нагрузкой постоянного тока;

О - без реле управления нагрузкой

Сменные модули:

О - отсутствует;

Т - модуль дополнительных телеметрических выходов;

И - модуль импульсных входов

Тип интерфейса*:

О - отсутствует;

• 1 - EIA485;

• 2 - EIA232;

• 3 - CAN;

• 4 - ИРПС

Число направлений учета электроэнергии: 1Н - для счетчиков на одно направление; 2Н - для счетчиков прямого и обратного направлений

Номинальное фазное напряжение:

Т - 57,7 В;

П - 220 В

Номинальный ток, А:

1;

5

Класс точности (при измерении активной/реактивной энергии):

0,2S - 0,2S/0,5; (**)

0,5S - 0,5S/1;

• 1 - 1/2

Примечание:

* - во всех исполнениях присутствует модуль оптопорта;

** - только для счетчиков с номинальным фазным напряжением 57,7 В.

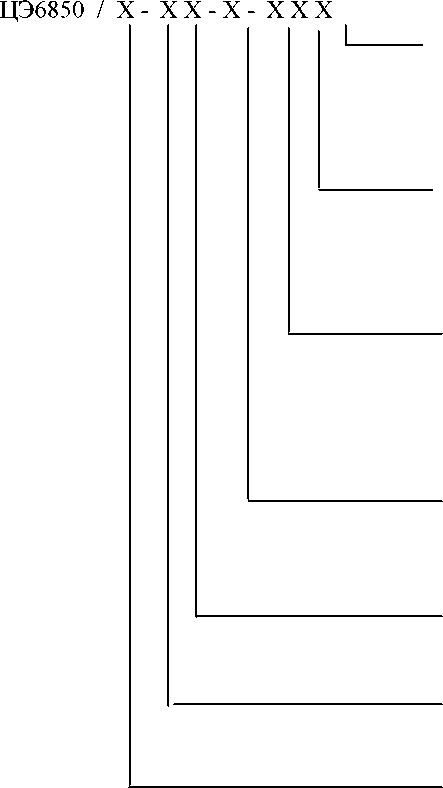

Рисунок 1 - Структура условного обозначения модификаций счетчика ЦЭ6850

ЦЭ6850М Х/ХХХХХХХ

I Тип корпуса

Ш3Х - Для установки в шкаф

Р3Х - Для установки на рейку

Примечание - Х - номер конструктивного

исполнения корпуса

Р - Наличие модуля резервного питания **

О - Отсутствие модуля резервного питания

Дополнительные модули:

0 - Отсутствие модуля интерфейса

(с модулем оптопорта)

• 1 -   Модуль интерфейса EIA485

• 2 -   Модуль интерфейса EIA232

• 3 -   Модуль интерфейса CAN

• 4 -   Модуль интерфейса ИРПС

• 5 -   Модуль интерфейса МBUS

• 6 -   GSM - модем

• 7 -   Радио - модем

• 8 - Модуль передачи данных по сети 0,4 кВ

• 9 - Модуль USB

Число направлений учета электроэнергии: 1Н - Для счетчиков на одно направление 2Н - Для счетчиков прямого и обратного направлений Номинальный (или базовый) и максимальный ток: 1-1,5 А

5-7,5 А

5-100 А Диапазон номинальных фазных напряжений сетей, к которым счетчик может присоединяться: *

---------------- 57,7 - 220 В

Класс точности (при измерении реактивной энергии):

0,5

1

2

Класс точности (при измерении активной энергии):

0,2S

0,5S

1

Примечание:

* - счетчики ЦЭ6850М выпускаются с номинальным напряжением 220 В, имеют расширенный диапазон по напряжению от 0,2 и_ном до 1,15 и_ном и могут эксплуатироваться в сетях переменного тока с номинальным фазным напряжением от 57,7 до 220 В;

** - перечень литер обозначения дополнительных функций может быть расширен производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

Рисунок 2 - Структура условного обозначения модификаций счетчика ЦЭ6850М

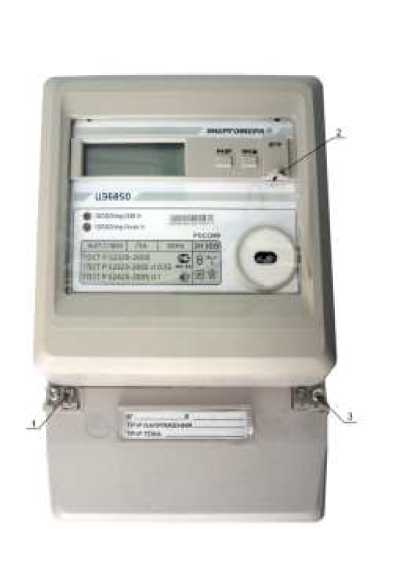

Рисунок 3 - Общий вид счетчика ЦЭ6850

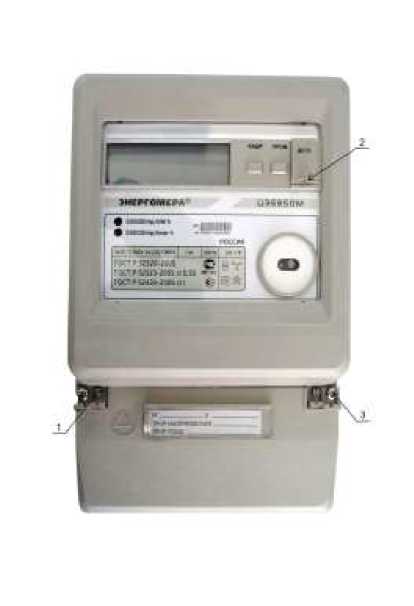

Рисунок 4 - Общий вид модификации счетчика ЦЭ6850М Ш30

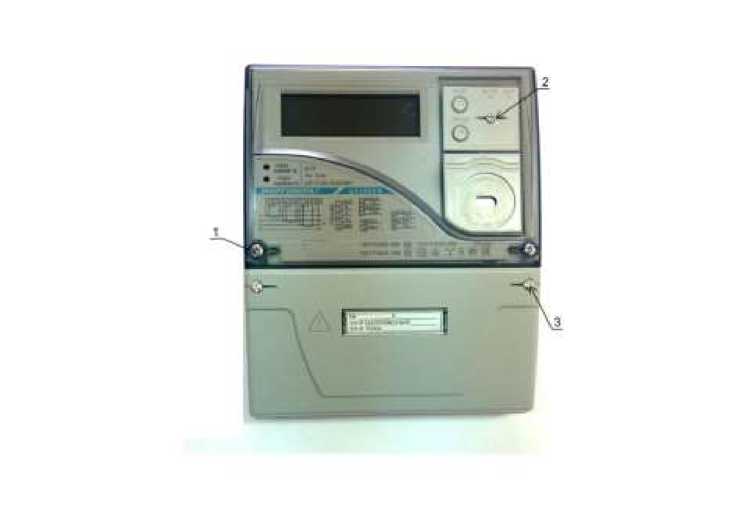

Рисунок 3 - Общий вид модификации счетчика ЦЭ6850М Ш31

Примечание для обозначений на рисунках 3 - 5:

1 - место знака поверки поверителя;

2, 3 - место пломбирования электроснабжающей организации.

Структура программного обеспечения (далее - ПО) счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние ПО на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Идентификационные данные ПО счетчиков приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.

Метрологические и технические характеристики приведены в таблицах 2 и 3

Таблица 2 - Метрологические характеристики счетчиков

Продолжение таблицы 2

Примечание *- класс точности 0,5 по реактивной энергии для счетчиков определяется исходя из номенклатуры метрологических характеристик, указанных в ГОСТ 31819.23-2012. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении реактивной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012.

Таблица 3 - Технические характеристики счетчиков

наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность счетчиков приведена в таблице 4.

Таблица 4

осуществляется по документу ИНЕС.411152.034 Д1 с изм.№1 «Счетчики электрической энергии ЦЭ6850. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05.03.2018 г.

Основные средства поверки:

- установка для поверки счетчиков электрической энергии СУ201 (Регистрационный номер в Федеральном информационном фонде 37901-14);

- частотомер Ч3-63/1 (Регистрационный номер в Федеральном информационном фонде 9084-90);

- секундомер СО спр-2б (Регистрационный номер в Федеральном информационном фонде 44154-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на навесную пломбу давлением пломбира, а также в виде оттиска в формуляр счетчика или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2 ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.

Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ IEC 61107-2011 Обмен данными при считывании показателей счётчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными

ТУ 4228-027-46146329-2000 Счётчики электрической энергии ЦЭ 6850. Технические условия

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера») ИНН 2635133470

Адрес: 355029, г. Ставрополь, ул. Ленина, 415

Телефоны: 8 (8652) 35-67-45

Факс: 8 (8652) 56-44-17

E-mail: concern@energomera.ru

Web-сайт: www.energomera.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ставропольском крае»

(ФБУ «Ставропольский ЦСМ»)

Адрес: 355035, г. Ставрополь, ул. Доваторцев, 7А

Телефон: 8 (8652) 35-76-19

Е-mail: ispcentrcsm@gmail.com

Аттестат аккредитации ФБУ «Ставропольский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311537 от 19.02.2016 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-55-77

Факс: 8 (495) 437-56-66

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
