№2680 от 04.12.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30617
О внесении изменений в описание типа на дозаторы весовые непрерывного действия "Альфа"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ4 декабря 2017 г. « 2680
Москва
О внесении изменений в описание типа на дозаторы весовые непрерывного действия «Альфа»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «ВИК «Тензо-М» от 26 октября 2017 г. № 116/1 приказываю:
-
1. Внести изменения в описание типа на дозаторы весовые непрерывного действия «Альфа», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 28346-06, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
(---------------------------------X
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE007181B53CD41
Кому выдан; Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Ч_____________________________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «4» декабря2017 г. № 2680
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые непрерывного действия «Альфа»
Назначение средства измеренийДозаторы весовые непрерывного действия «Альфа» (далее по тексту - дозаторы), предназначены для непрерывного дозирования сыпучих материалов.
Описание средства измеренийКонструктивно дозатор состоит из дозирующего устройства и многофункционального шкафа автоматики (МША). Дозирующее устройство включает в себя питатель, привод питателя и силоприемное устройство, смонтированные на силовой (несущей) раме. Силоприемное устройство передает усилие, создаваемое дозируемым продуктом, на весоизмерительный тен-зорезисторный датчик (далее - датчик), установленный на раме. В дозаторах используются датчики серии Т (Государственный реестр СИ РФ № 19760-04) или Н (Государственный реестр СИ РФ № 19758-05) производства ЗАО «Весоизмерительная компания «Тензо-М». В состав МША входит весоизмерительный преобразователь ТВ (Государственный реестр СИ РФ № 37794-08) (далее - преобразователь) и электронные компоненты управления.
Принцип работы дозатора основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести дозируемого продукта, в аналоговый электрический сигнал, который поступает в преобразователь, в котором сигнал обрабатывается. Значения производительности индицируется на преобразователе и при появлении отклонения текущей производительности дозатора от заданной формирует сигнал, управляющий приводом обеспечивая, таким образом, заданную производительность.
Дозаторы выпускаются в различных модификациях, отличающихся значениями наибольшей производительности, пределами допускаемой погрешности, массой, габаритными размерами и имеющих обозначение «Альфа»-(Н)-(П), где:
Н - наибольший предел производительности, т/ч;
П - значение предела допускаемой погрешности в процентах от наибольшего предела производительности по ГОСТ 30124-94 (0,6; 1; 1,5 и 2).
Внешний вид питателей дозирующих устройств, силоприемного устройства с конвейерной лентой и шкафа МША представлены на рисунках 1-3.

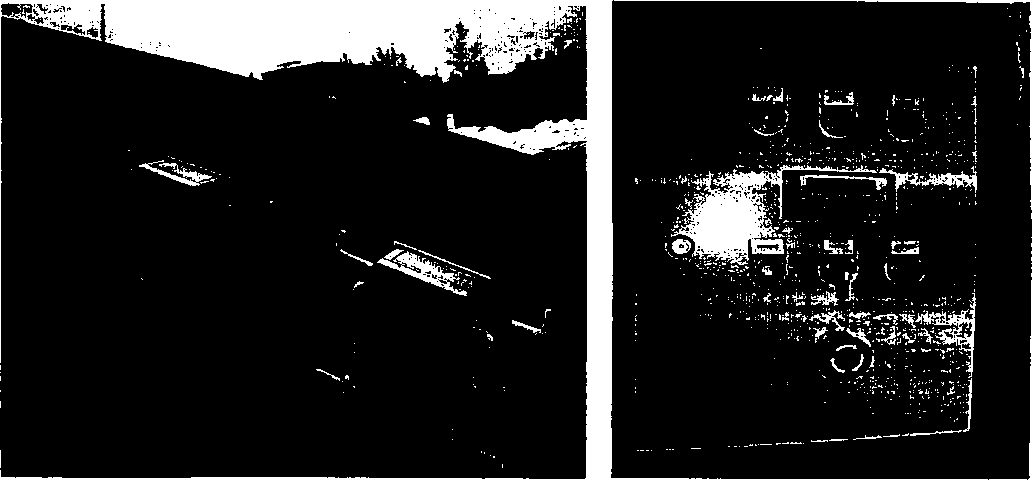

Рисунок 2 - Внешний вид силоприемного устройства с конвейерной лентой
Рисунок 3 - Внешний вид многофункционального шкафа управления МША
Программное обеспечениеПрограммное обеспечение (ПО) дозаторов встроено в преобразователь. Идентификационным признаком ПО служит номер версии, который отображается на верхнем индикаторе при включении дозатора. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Для предотвращения воздействий и защиты законодательно контролируемых параметров вход в подпрограмму юстировки защищен административным паролем и электронным клеймом - случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта и подтверждается оттиском поверительного клейма.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Дозатор Аль-фа |
РР |
6.52 6.20 |
___* |
___* |
|
А1 |
1.08 |
_ |
Примечания
-
1 * Конструкция дозаторов не предусматривает вычисление цифрового идентификатора ПО.
-
2 ПО не может бьггь модифицировано, загружено или прочитано через какой-либо интерфейс после установки.
-
3 Номер версии (идентификационный номер) ПО не ниже указанного
Метрологические и технические характеристики дозаторов представлены в таблицах 2,
3 и 4. Таблица 2
|
Модификация |
Производительность, т/ч |
Пределы допускаемой абсо-лютной погрешности, т/ч* | |
|
наименьшая |
наибольшая | ||
|
1 |
2 |
3 |
4 |
|
«Альфам-0,0004-0,6 |
0,00004 |
0,0004 |
±0,0000024 |
|
«Альфам-0,0004-1 |
±0,0000040 | ||
|
«Альфам-0,0004-1,5 |
±0,0000060 | ||
|
«Альфам-0,0004-2 |
±0,0000080 | ||
|
«Альфам-0,00063-0,6 |
0,000063 |
0,00063 |
±0,0000038 |
|
«Альфам-0,00063-1 |
±0,0000063 I | ||
|
«Альфам-0,00063-1,5 |
±0,0000095 | ||
|
«Альфам-0,00063-2 |
±0,0000126 | ||
|
«Альфам-0,001 -0,6 |
0,0001 |
0,001 |
±0,000006 |
|
«Альфам-0,001-1 |
±0,000010 | ||
|
«Альфам-0,001-1,5 |
±0,000015 | ||
|
«Альфам-0,001 -2 |
±0,000020 | ||
|
«Альфам-0,0016-0,6 |
0,00016 |
0,0016 |
±0,0000096 |
|
«Альфам-0,0016-1 |
±0,0000160 | ||
|
«Альфам-0,0016-1,5 |
±0,0000240 | ||
|
«Альфам-0,0016-2 |
±0,0000320 | ||
|
«Альфам-0,0025-0,6 |
0,00025 |
0,0025 |
±0,000015 |
|
«Альфам-0,0025-1 |
±0,000025 | ||
|
«Альфам-0,0025-1,5 |
±0,000038 | ||
|
«Альфам-0,0025-2 |
±0.000050 | ||
|
«Альфам-0,004-0,6 |
0,0004 |
0,004 |
±0,000024 |
|
«Альфам-0,004-1 |
±0,000040 | ||
|
«Альфам-0,004-1,5 |
±0,000060 | ||
|
«Альфам-0,004-2 |
±0,000080 | ||
|
«Альфам-0,0063-0,6 |
0,00063 |
0,0063 |
±0,000038 |
|
«Альфам-0,0063-1 |
±0,000063 | ||
|
«Альфам-0,0063-1,5 |
±0,000095 | ||
|
«Альфам-0,0063-2 |
±0,000126 | ||
|
1 |
2 |
л |
4 |
|
«Альфа»-0,01 -0,6 |
±0,00006 | ||
|
«Альфа»-0,01-1 |
0,001 |
0,01 |
±0,00010 |
|
«Альфа»-0,01-1,5 |
±0,00015 | ||
|
«Альфа»-0,01-2 |
±0,00020 | ||
|
«Альфа»0,25-0,6 |
±0,00150 | ||
|
«Альфа»-0,25-1 |
0,025 |
0,25 |
±0,00250 |
|
«Альфа»0,25-1,5 |
±0,00375 | ||
|
«Альфа»0,25-2 |
±0,00500 | ||
|
«Альфа»-0,4-0,6 |
±0,0024 | ||
|
«Альфа»-0,4-1 |
0,04 |
0,4 |
±0,0040 |
|
«Альфа»-0,4-1,5 |
±0,0060 | ||
|
«Альфа»-0,4-2 |
±0,0080 | ||
|
«Альфа»0,63-0,6 |
±0,00378 | ||
|
«Альфа»0,63-1 |
0,063 |
0,63 |
±0,00630 |
|
«Альфа»0,63-1,5 |
±0,00945 | ||
|
«Альфа»-0,63-2 |
±0,01260 | ||
|
«Альфа»-1-0,6 |
±0,006 | ||
|
«Альфа»-1-1 |
0,1 |
1,0 |
±0,010 |
|
«Альфа»-1-1,5 |
±0,015 | ||
|
«Альфа»-1-2 |
±0,020 | ||
|
«Альфа»-1,6-0,6 |
±0,0096 | ||
|
«Альфа» 1,6-1 |
0,16 |
1,6 |
±0,0160 |
|
«Альфа» 1,6-1,5 |
±0,0240 | ||
|
«Альфа» 1,6-2 |
±0,0320 | ||
|
«Альфа»2,5-0,6 |
±0,0150 | ||
|
«Альфа»2,5-1 |
0,25 |
2,5 |
±0,0250 1 |
|
«Альфа»2,5-1,5 |
±0,0375 | ||
|
«Альфа»2,5-2 |
±0,0500 | ||
|
«Альфа»4-0,6 |
±0,024 | ||
|
«Альфа»4-1 |
0,4 |
4,0 |
±0,040 |
|
«Альфа»-4-1,5 |
±0,060 1 | ||
|
«Альфа»4-2 |
±0,080 | ||
|
«Альфа»6,3-0,6 |
±0,0378 | ||
|
«Альфа»6,3-1 |
0,63 |
6,3 |
±0,0630 |
|
«Альфа»6,3-1,5 |
±0,0945 | ||
|
«Альфа »6,3-2 |
±0,1260 | ||
|
«Альфа» 10-0,6 |
±0,06 | ||
|
«Альфа»10-1 |
1,0 |
10,0 |
±0,10 |
|
«Альфа» 10-1,5 |
±0,15 | ||
|
«Альфа» 10-2 |
±0,20 | ||
|
«Альфа» 16-0,6 |
±0,096 | ||
|
«Альфа» 16-1 |
1,6 |
16,0 |
±0.160 |
|
«Альфа» 16-1,5 |
±0.240 | ||
|
«Альфа» 16-2 |
±0.320 | ||
|
«Альфа »2 5-0,6 |
±0,150 | ||
|
«Альфа»25-1 |
±0,250 | ||
|
«Альфа»25-1,5 |
2,5 |
25,0 |
±0,375 |
|
«Альфа »2 5-2 |
±0,500 |
|
1 |
2 |
э |
4 |
|
«Альфа >>-40-0,6 |
±0.24 | ||
|
«Альфа»-40-1 |
4,0 |
40.0 |
±0.40 |
|
«Альфа»-40-1,5 |
±0.60 | ||
|
«Альфа »-40-2 |
±0,80 | ||
|
«Альфа»-63-0,6 |
±0.378 | ||
|
«Альфа»-63-1 |
6,3 |
63,0 |
±0,630 |
|
«Альфа»-63-1,5 |
±0,945 | ||
|
«Альфа»-63-2 |
±1,260 | | ||
|
«Альфа» 100-0,6 |
±0,6 | ||
|
«Альфа» 100-1 |
10,0 |
100,0 |
±1,0 |
|
«Альфа» 100-1,5 |
±1,5 | ||
|
«Альфа» 100-2 |
±2,0 | ||
|
♦Примечание: пределы допускаемой погрешности нормированы при условии непрерывной работы дозатора в течение 6 мин. | |||
Таблица 3
|
Модификация |
Габаритные размеры, не более, мм (длинахщиринахвысота) |
Массы дозирующих устройств, не более, кг |
|
«Альфа»0,0004-0,6 (1; 1,5; 2) | ||
|
«Альфа»0,00063-0,6 (1; 1,5; 2) | ||
|
«Альфам-0,001-0,6 (1; 1,5; 2) |
620x380x600 |
35 |
|
«Альфам-0,0016-0,6 (1; 1,5; 2) | ||
|
«Альфа»0,0025-0,6 (1; 1,5; 2) | ||
|
«Альфам-0,004-0,6 (1; 1,5; 2) |
1600x1660x600 |
105 ■ |
|
«Альфам-0,0063-0,6 (1; 1,5; 2) | ||
|
«Альфа»0,01-0,6 (1; 1,5; 2) | ||
|
«Альфам-0,25-0,6 (1; 1,5; 2) |
2000x1800x800 |
195 |
|
«Альфам-0,4-0,6 (1; 1,5; 2) | ||
|
«Альфам-0,63-0,6 (1; 1,5; 2) |
2200x1820x880 |
205 |
|
«Альфа»-1-0,6 (1; 1,5; 2) | ||
|
«Альфа» 1,6-0,6 (1; 1,5; 2) | ||
|
«Альфам-2,5-0,6 (1; 1,5; 2) |
2500x1820x1000 |
210 |
|
«Альфам-4-0,6 (1; 1,5; 2) | ||
|
«Альфам-6,3-0,6 (1; 1,5; 2) | ||
|
«Альфам-10-0,6 (1; 1,5; 2) |
2500x2020x1000 |
225 |
|
«Альфа» 16-0,6 (1; 1,5; 2) | ||
|
«Альфам-25-0,6 (1; 1,5; 2) |
2500x3000x1000 |
240 |
|
«Альфам-40-0,6 (1; 1,5; 2) | ||
|
«Альфам-63-0,6 (1; 1,5; 2) |
2500x3500x1000 |
300 |
|
«Альфа» 100-0,6 (1; 1,5; 2) |
Таблица 4
|
Наименование параметра |
Значение параметра |
|
1 |
2 |
|
Максимальная насыпная плотность дозируемого материала, т/м3 |
5 |
|
Расстояние от дозирующего устройства до шкафа автоматики; не более, м |
100 |
|
Время прогрева дозаторов до рабочего состояния, не более, мин |
15 |
|
1 |
2 |
|
Условия эксплуатации:
|
от - 30 до +40 98 от 87 до 106 |
|
Питание - от сети переменного тока с параметрами:
|
от 187 до 242 от 49 до 51 20 |
наносится типографским способом на эксплуатационную документацию и термосублимационным способом на маркировочную табличку весов.
Комплектность средства измерений
Таблица 5
|
Наименование |
Кол-во |
|
Дозирующее устройство в сборе:
|
1 компл. |
|
Многофункциональный шкаф автоматики в сборе с весоизмерительным преобразователем |
1 шт. |
|
Датчик контроля ленты |
1 шт. |
|
Датчик положения ленты |
1 шт. |
|
Руководство по эксплуатации 4274-045-18217119-04 РЭ |
1 экз. |
|
Паспорт 4274-045-18217119-04 ПС |
1 экз. |
|
Эксплуатационная документация весоизмерительного преобразователя |
1 экз. |
осуществляется в соответствии с ГОСТ 8.469-2002 «ГСП. Дозаторы автоматические весовые непрерывного действия. Методика поверки» и разделом 7 «Поверка» паспорта дозатора.
Основные средства поверки:
-
- весы с пределом допускаемой погрешности, не превышающим 1/3 пределов допускаемой абсолютной погрешности производительности,
-
- специальное устройство для отбора проб,
-
- секундомер ГОСТ 5072-75.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 7 документа «Паспорт» 4274-045-18217119-04 ПС.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации дозаторов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на дозаторы.
Сведения о методиках (методах) измерений«Руководство по эксплуатации» 4274-045-18217119-04 РЭ, раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к дозаторам весовым непрерывного действия «Альфа»ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования»
ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки»
ГОСТ Р 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
ИзготовительЗакрытое акционерное общество «Весоизмерительная компания «ТЕНЗО-М»
(ЗАО «ВИК «ТЕНЗО-М»)
ИНН 5027048351
Адрес: 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38 Телефон/факс +7 (495) 745-30-30
E-mail: tenso@tenso-m.ru
Web-сайт: www.tenso-m.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 198005, г. Санкт-Петербург, Московский пр-т, 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812)713-0114
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
