№2553 от 20.11.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30480
О внесении изменений в описание типа на манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2010Сг, ДВ 2010Сг, ДА 2010Сг
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ20 ноября 2017 г.
№ 2553
Москва
О внесении изменении в описание типа на манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 201 ОСг, ДВ 2010Сг, ДА 2010Сг
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОАО «Манотомь» от 02.11.2017 № 99-35/108 приказываю:
-
1. Внести изменения в описание типа на манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 201 ОСг, ДВ 201 ОСг, ДА 201 ОСг, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 13535-93, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С.Голубев
(--------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
свсддния о сл ргифвкате эп
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
______________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2017 г. №2553
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2010Сг, ДВ 2010Сг, ДА 2010Сг
Назначение средства измеренийМанометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2010Сг, ДВ 2010Сг, ДА 2010Сг (далее - приборы) предназначены для измерений избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов в различных отраслях народного хозяйства (в т.ч. на объектах использования атомной энергии).
Описание средства измеренийПринцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации чувствительного манометрической пружины. Для управления внешними электрическими цепями применяется сигнализирующее устройство прямого действия.
Под воздействием измеряемого давления свободный конец манометрической пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку и поводок сигнализирующего устройства относительно шкалы прибора. Приборы могут изготавливаться с сигнализирующим устройством исполнений III, IV, V, VI по ГОСТ 2405-88. Конструктивно сигнализирующее устройство может быть выполнено как со скользящими контактами, так и с магнитным поджатием контактов.
Приборы изготавливаются в алюминиевом или стальном корпусе диаметром 100 мм с задним расположением фланца для крепления или без фланца, радиальным или осевым штуцером.
По защищенности от воздействия окружающей среды приборы в соответствии с ГОСТ Р 52931-2008 имеют исполнения:
-
1) по устойчивости к атмосферным воздействиям:
-
- обыкновенное;
-
- защищенное от попадания внутрь пыли и воды;
-
2) по устойчивости к воздействию агрессивных сред:
-
- обыкновенное.
Приборы пригодны для работы при температуре от минус 50 до плюс 60 °C.
Приборы относятся к восстанавливаемым ремонтируемым двухфукциональным изделиям.
2

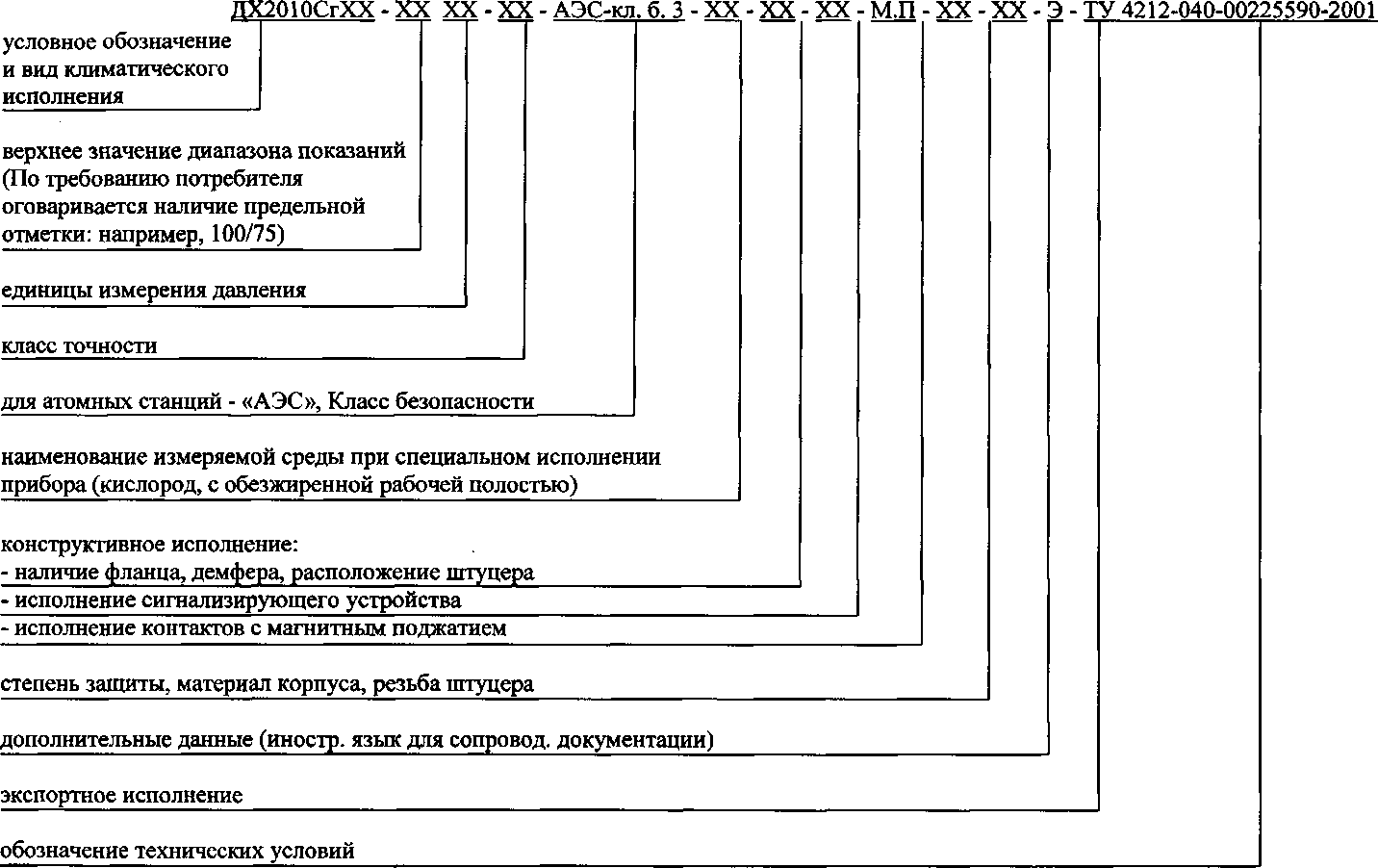

Код заказа приборов:
Примечание
-
1 За базовое исполнение приняты следующие исполнения приборов: степень защиты - IP40; единица измерения кгс/см2; резьба присоединительного штуцера M20xl,5-8g; без фланца; радиальный штуцер; без демпфера; класс точности 1,5; для АЭС - класс безопасности 4.
-
2 В схеме кода заказа прибора не указываются данные базового исполнения.

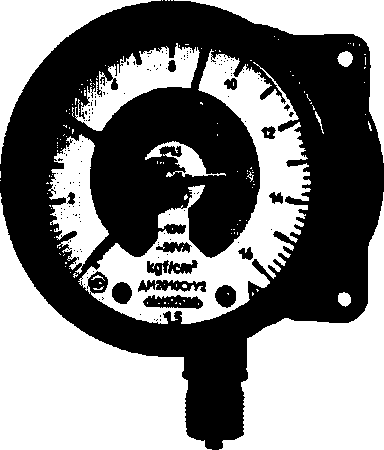

Фотография общего вида средства измерений
Рисунок 1 - Общий вид приборов
Приборы должны быть опломбированы по запросу потребителя.
Знак поверки наносится на корпус прибора (по требованию потребителя - на стекло), и/или на эксплуатационную документацию или на свидетельство о поверке.

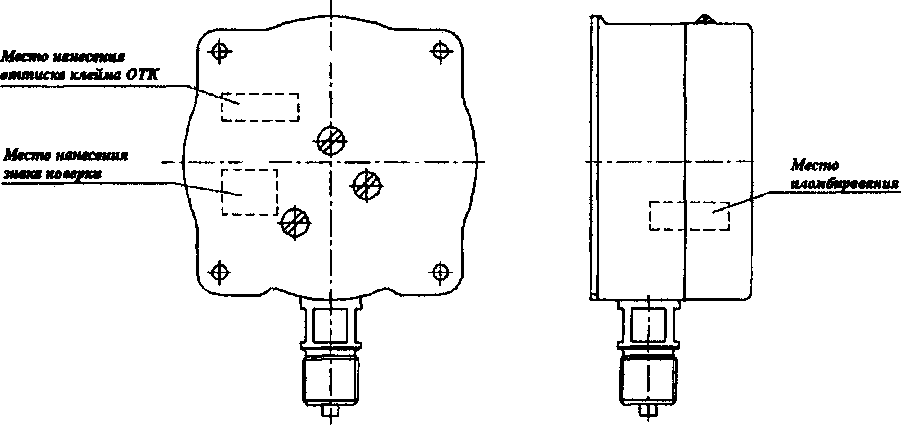

Схема пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейма ОТК и знака поверки приведена на рисунке 2.
Рисунок 2 - Схема пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейма ОТК и знака поверки
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон показаний, МПа* -ДМ2010Сг |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160 |
|
-ДВ2010Сг |
от -0,1 до 0 |
|
-ДА2010СГ |
от - 0,1 до 0,06; от - 0,1 до 0,15; от - 0,1 до 0,3; от - 0,1 до 0,5; от - 0,1 до 0,9; от - 0,1 до 1,5; от - 0,1 до 2,4 |
|
Класс точности приборов |
1,0; 1,5 |
|
Допускаемая основная погрешность, % от диапазона показаний |
±1,0; ±1,5 |
|
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства: со скользящими контактами, % с магнитным поджатием, % |
±1,5; ±2,5 ±4; ±6 |
|
Диапазон измерений, % от диапазона показаний |
от 0 до 75 (для избыточного давления) 100 (для вакуумметрического давления) |
|
Вариация показаний, не более |
абсолютного значения предела допускаемой основной погрешности |
|
Вариация срабатывания сигнализирующего устройства, не более |
абсолютного значения допускаемой основной погрешности сигнализирующего устройства |
|
Изменение показаний и срабатывания сигнализирующего устройства от воздействия температуры окружающего воздуха, % от диапазона показаний |
A = ±KfAt, где Kt - температурный коэффициент, не более 0,06 %/ °C - при определении изменения показаний приборов и не более 0,1 %/ °C - при определении изменения срабатывания сигнализирующего устройства; At - абсолютное значение разности температур, определяемое по формуле At= |t2- ti I, где t2 - действительное значение температуры от -50 до +60 °C; ti - любое действительное значение температуры окружающего воздуха, равное от +21 до +25 °C для приборов класса точности 1 и от +18 до +28 °C для приборов класса точности 1,5. |
|
1 |
2 |
|
Нормальные условия измерений:
|
от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
|
Примечание:*
| |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры сигнализирующего устройства:
для цепей постоянного тока
для цепей переменного тока, В*А для цепей постоянного тока, В*А
|
380 В (включая 24; 27; 36; 40; 110; 220 В) 220 В (включая 24; 27; 36; 40; 110 В) со скользящими с магнитным контактами поджатием контактов 20 50 10 30 до 1 |
|
Отклонение напряжения от номинальных значений, % |
от + 10 до -15 |
|
Частота переменного тока, Гц |
от 49 до 51 |
|
Габаритные размеры, мм: |
0100 |
|
Масса приборов не более, кг: |
1,6 |
|
Степень защиты от проникновения внешних твердых предметов, пыли и воды по ГОСТ 14254-96 |
IP40, IP53, IP54; IP65 |
|
Группа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-2008 |
L1 |
|
Группа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008 |
С4 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2,Т2 |
|
Условия эксплуатации:
|
от -50 до +60 до 95 при 35°С (приборы исполнения УЗ) до 98 при 35°С (приборы исполнения ТЗ) от 84,0 до 106,7 |
|
Число срабатываний контактов сигнализирующего устройства приборов |
200000 |
|
Средняя наработка на отказ, ч |
100000 |
|
Полный средний срок службы, лет, не менее |
10 |
|
1 |
2 |
|
Минимально допускаемое электрическое сопротивление изоляции цепей: | |
|
- при температуре окружающего воздуха от +18 до +28 °C и относительной влажности от 30 до 80 % |
20 МОм |
|
- при температуре окружающего воздуха +60 °C и относительной влажности от 30 до 80% |
5 МОм |
|
- при температуре окружающего воздуха +35 °C и относительной влажности до 100 % |
1 МОм |
наносится на циферблат офсетной печатью, на эксплутационную документацию - типографским способом.
Комплектность средства измеренийКомплект поставки приборов соответствует указанному в таблице 3.
Таблица 3
|
Обозначение документа |
Наименование и условное обозначение |
Количество |
Примечание |
|
Прибор |
1 шт. |
В соответствии с договором (контрактом) | |
|
5Ш0.283.304ПС |
Паспорт |
1 экз. |
Для нужд народного хозяйства |
|
5Ш0.283.310ПС |
Паспорт |
1 экз |
Для экспорта |
|
5Ш0.283.304РЭ |
Руководство по эксплуатации |
1 экз. |
осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
-
- манометр деформационный образцовый МО ТУ 25-05-1664-74, класс точности 0,4; 0,25;
-
- вакуумметр деформационный образцовый ВО ТУ 25-05-1664-74, класс точности 0,4; 0,25;
-
- манометр избыточного давления грузопоршневой МП ГОСТ 8291-83, класс точности 0,05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик системы с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам, вакуумметрам и мановакуумметрам показывающим сигнализирующим ДМ 2010Сг, ДВ 2010Сг, ДА 2010Сг
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4212-040-00225590-2001 Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие. Технические условия
ИзготовительОткрытое акционерное общество «Манотомь» (ОАО «Манотомь»)
ИНН 7021000501
Адрес: 634061, Россия, г. Томск, пр. Комсомольский, 62
Тел. (3822) 44-26-28; факс (3822) 44-29-06
Web-сайт: www.manotom-tmz.ru
E-mail: priem@manotom-tmz.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
