Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» октября 2017 г. №2168

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО»

Система ' измерений количества и показателей качества нефти №  814 на

ПСП Ярудейского месторождения ООО «ЯРГЕО» (далее СИКН) предназначена для измерений массы нефти.

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды и массовой доли серы в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию, производит вычисление массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

а) Блока фильтров, в состав которого сходит:

• - манометры показывающие для точных измерений МПТИ-У2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26803-11;

• - датчики разности давлений Метран-150CD, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32854-13.

б) Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения массы нефти массовыми счетчиками-расходомерами. В состав БИЛ входят три рабочие и одна контрольно-резервная измерительные линии. На каждой измерительной линии установлены следующие средства измерений:

• - счетчик-расходомер массовый Micro Motion модификации CMF 300 (со вторичным преобразователем MVD 2700), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45115-10;

• - преобразователи измерительные 644. регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14683-09;

• - термопреобразователи сопротивления Rosemount 0065, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53211-13;

• -  датчик давления Метран-150TG, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32854-13;

• - манометры показывающие для точных измерений МПТИ-У2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26803-11;

• - термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 303-91.

в) Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:

• - влагомер нефти поточный УДВН-1пм (рабочий и резервный), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14557-10;

• - преобразователь плотности жидкости измерительный 7835В (рабочий и резервный), регистрационный номер в Федеральном информационном фонде средств измерений по обеспечению единства измерений 52638-13;

• - преобразователи измерительные 644, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14683-09;

• - термопреобразователи сопротивления Rosemount 0065, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53211-13;

• -  датчик давления Метран-ISOTG, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32854-13;

• - манометры показывающие для точных измерений МПТИ-У2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26803-1 1;

• - термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 303-91.

г) Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:

• - измерительно-вычислительных комплексов «Вектор-02», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43724-10;

• -  автоматизированное рабочие место оператора (АРМ-оператора) «Вектор» с аттестованным программным обеспечением.

д) Блока трубопрошневой поверочной установки, в составе:

• - установка трубопоршневая Сапфир НГИ-300-2,5-0,05, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 51927-12;

• - датчики давления Метран-150 TG, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32854-13;

• - преобразователи измерительные 644, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14683-09;

• - термопреобразователи сопротивления Rosemount 0065, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53211-13;

• - манометры показывающие для точных измерений МПТИ-У2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26803-11;

• - термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 303-91.

СИКН обеспечивают выполнение следующих функций:

• - измерение в автоматическом режиме:

• 1) массового расхода нефти по каждой измерительной линии и в целом по СИКН;

• 2) объемной доли воды в нефти;

• 3) давления в БИЛ, БИК и ТПУ;

• 4) температуры в БИЛ, БИК и ТПУ;

• 5) плотности нефти.

• - расчет в автоматическом режиме:

• 1) суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала партии);

• 2) массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки, с начала партии);

• 3) средних значений температуры, давления, плотности, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).

• - автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

• -  световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

• - передача измеряемых и расчетных параметров.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002 «ГСИ.

Метрологическое обеспечение измерительных систем. Основные положения»: ИС-2.

Общий вид СИКН представлен на рисунке 1.

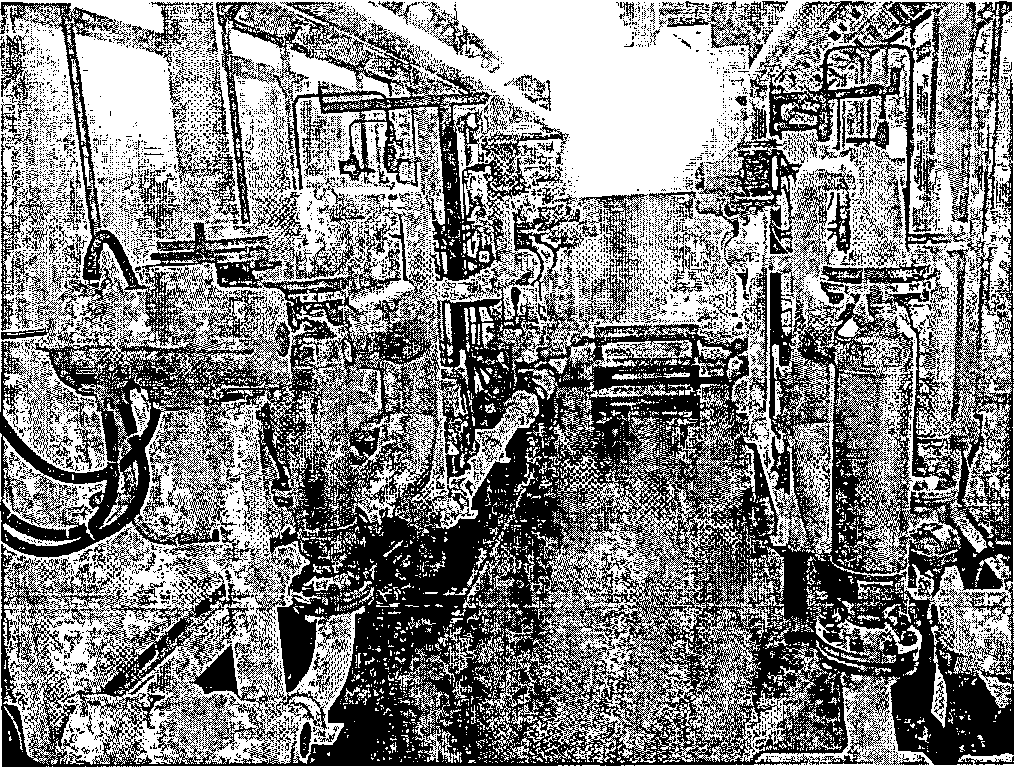

Рисунок 1 - Общий вид СИКН

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 64020-16 «ГСП. Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО». Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 25 января 2016 г.

Основные средства поверки:

• - установка трубопоршневая Сапфир НГИ, регистрационный номер в Федеральном информационном фонде 51927-12;

• - калибратор измерительных каналов КИК-М, регистрационный номер в Федеральном информационном фонде 32639-06;

• - плотномер МД-02, регистрационный номер в Федеральном информационном фонде 28944-08;

• - калибратор давления портативный ЭЛМЕТРО-Паскаль-02, регистрационный номер в Федеральном информационном фонде 48184-11;

• - калибратор температуры ТС, регистрационный номер в Федеральном информационном фонде 15743-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

«Масса нетто нефти. Методика измерений системой измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО». Методика разработана и аттестована 14.03.2017 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство аттестации методики (метода) измерений № 1110/01.00248-2014/2017.

Нормативные и технические документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО»

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений массы и объема жидкости

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Общество с ограниченной ответственностью «Инженерно-производственная фирма «Вектор» (ООО «ИПФ «Вектор»)

ИНН 7203256184

Адрес: 625031, РФ г. Тюмень, ул. Шишкова. 88

Тел.: (3452) 388-720

Факс: (3452) 388-727

E-mail: sekretar@ipfvektor.ru

Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, РФ, г. Тюмень, ул. Минская, д. 88

Тел.: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: www.csm72.ru

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
